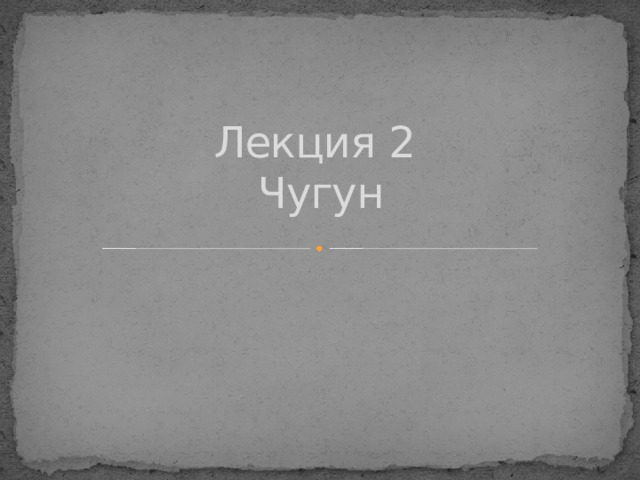

Лекция 2. Чугун. Виды чугуна.

Лекция 2 Чугун

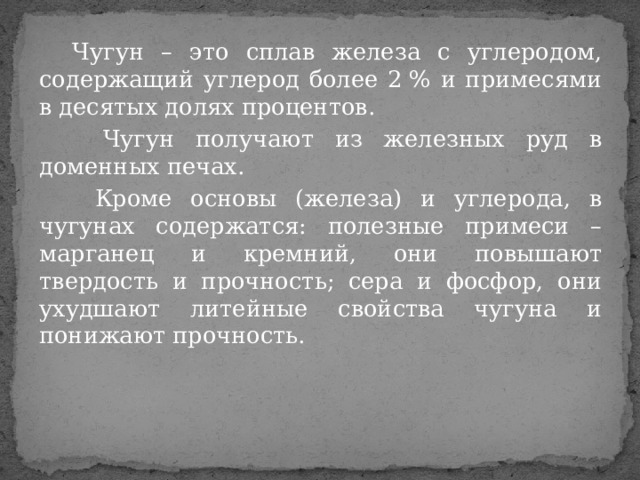

Чугун – это сплав железа с углеродом, содержащий углерод более 2 % и примесями в десятых долях процентов.

Чугун получают из железных руд в доменных печах.

Кроме основы (железа) и углерода, в чугунах содержатся: полезные примеси – марганец и кремний, они повышают твердость и прочность; сера и фосфор, они ухудшают литейные свойства чугуна и понижают прочность.

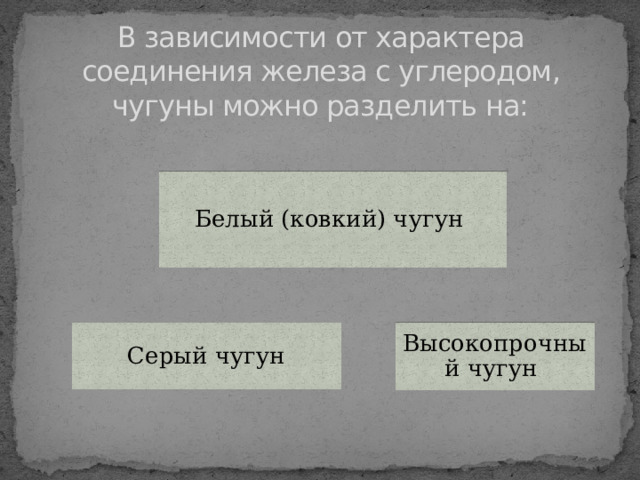

В зависимости от характера соединения железа с углеродом, чугуны можно разделить на:

Белый (ковкий) чугун

Высокопрочный чугун

Серый чугун

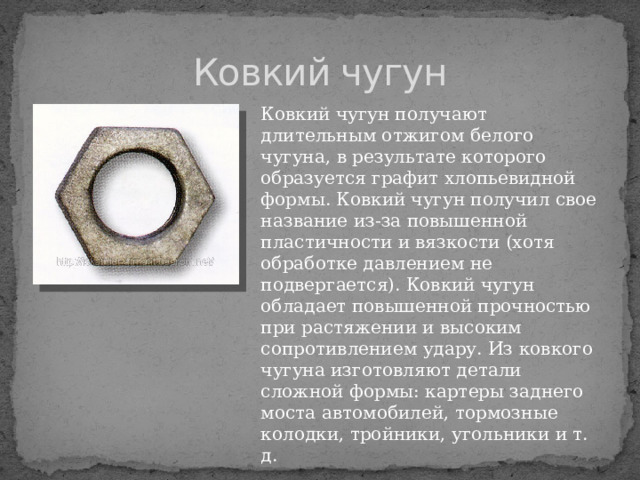

Ковкий чугун

Ковкий чугун получают длительным отжигом белого чугуна, в результате которого образуется графит хлопьевидной формы. Ковкий чугун получил свое название из-за повышенной пластичности и вязкости (хотя обработке давлением не подвергается). Ковкий чугун обладает повышенной прочностью при растяжении и высоким сопротивлением удару. Из ковкого чугуна изготовляют детали сложной формы: картеры заднего моста автомобилей, тормозные колодки, тройники, угольники и т. д.

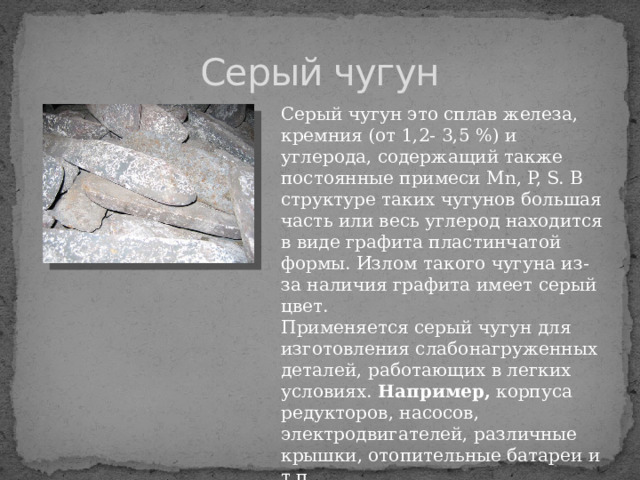

Серый чугун

Серый чугун это сплав железа, кремния (от 1,2- 3,5 %) и углерода, содержащий также постоянные примеси Mn, P, S. В структуре таких чугунов большая часть или весь углерод находится в виде графита пластинчатой формы. Излом такого чугуна из-за наличия графита имеет серый цвет.

Применяется серый чугун для изготовления слабонагруженных деталей, работающих в легких условиях. Например, корпуса редукторов, насосов, электродвигателей, различные крышки, отопительные батареи и т.п.

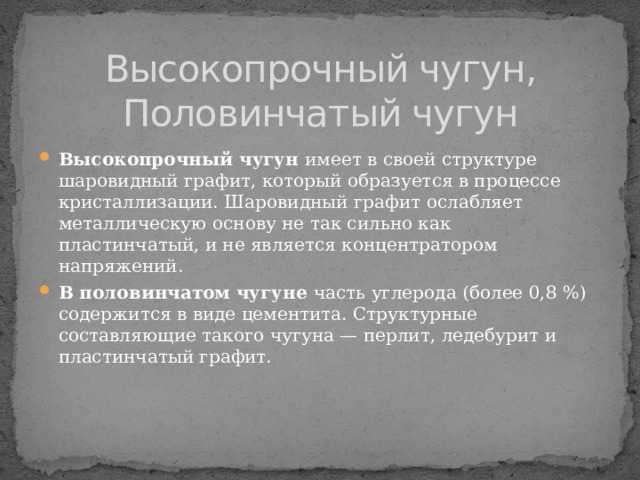

Высокопрочный чугун, Половинчатый чугун

• Высокопрочный чугун имеет в своей структуре шаровидный графит, который образуется в процессе кристаллизации. Шаровидный графит ослабляет металлическую основу не так сильно как пластинчатый, и не является концентратором напряжений.
• В половинчатом чугуне часть углерода (более 0,8 %) содержится в виде цементита. Структурные составляющие такого чугуна — перлит, ледебурит и пластинчатый графит.

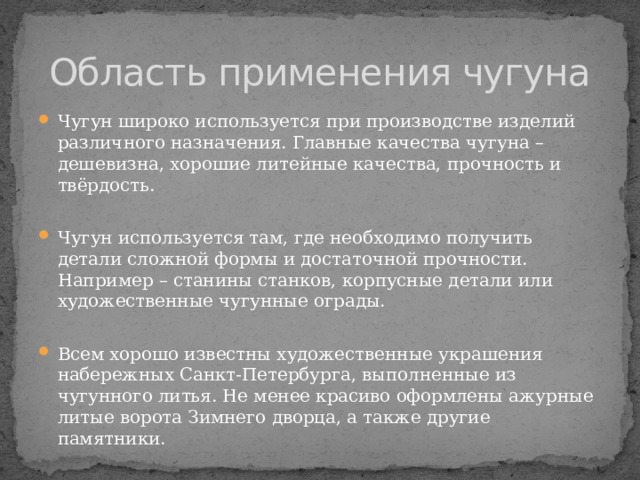

Область применения чугуна

• Чугун широко используется при производстве изделий различного назначения. Главные качества чугуна – дешевизна, хорошие литейные качества, прочность и твёрдость.

• Чугун используется там, где необходимо получить детали сложной формы и достаточной прочности. Например – станины станков, корпусные детали или художественные чугунные ограды.

• Всем хорошо известны художественные украшения набережных Санкт-Петербурга, выполненные из чугунного литья. Не менее красиво оформлены ажурные литые ворота Зимнего дворца, а также другие памятники.

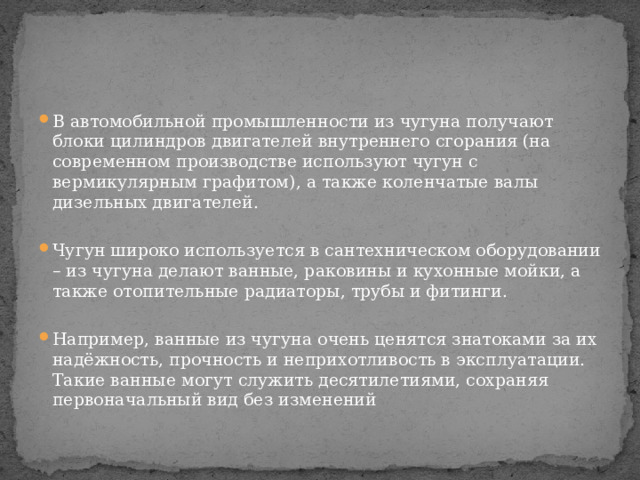

• В автомобильной промышленности из чугуна получают блоки цилиндров двигателей внутреннего сгорания (на современном производстве используют чугун с вермикулярным графитом), а также коленчатые валы дизельных двигателей.

• Чугун широко используется в сантехническом оборудовании – из чугуна делают ванные, раковины и кухонные мойки, а также отопительные радиаторы, трубы и фитинги.

• Например, ванные из чугуна очень ценятся знатоками за их надёжность, прочность и неприхотливость в эксплуатации. Такие ванные могут служить десятилетиями, сохраняя первоначальный вид без изменений
