Давление. Урок повторение темы

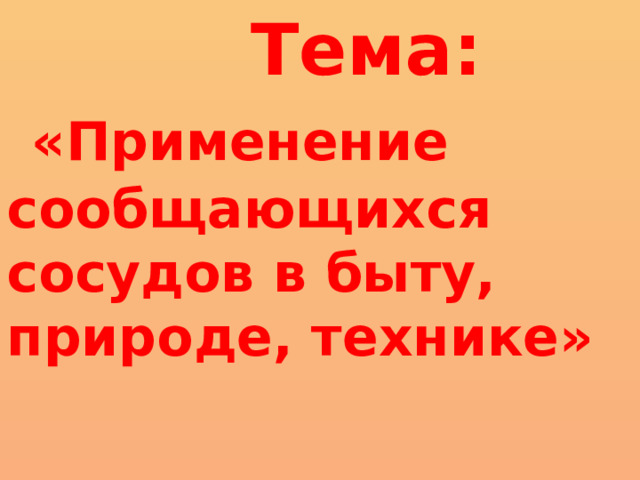

Тема:

«Применение сообщающихся сосудов в быту, природе, технике»

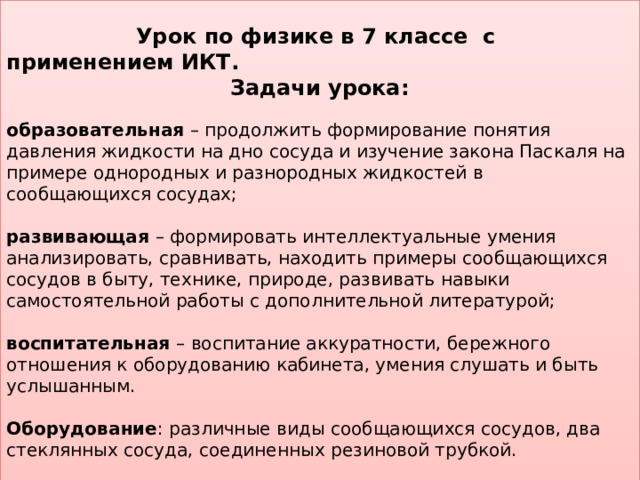

Урок по физике в 7 классе с применением ИКТ. Задачи урока:

образовательная – продолжить формирование понятия давления жидкости на дно сосуда и изучение закона Паскаля на примере однородных и разнородных жидкостей в сообщающихся сосудах;

развивающая – формировать интеллектуальные умения анализировать, сравнивать, находить примеры сообщающихся сосудов в быту, технике, природе, развивать навыки самостоятельной работы с дополнительной литературой;

воспитательная – воспитание аккуратности, бережного отношения к оборудованию кабинета, умения слушать и быть услышанным.

Оборудование : различные виды сообщающихся сосудов, два стеклянных сосуда, соединенных резиновой трубкой.

Метод ведения урока: словесный, практический, наглядный.

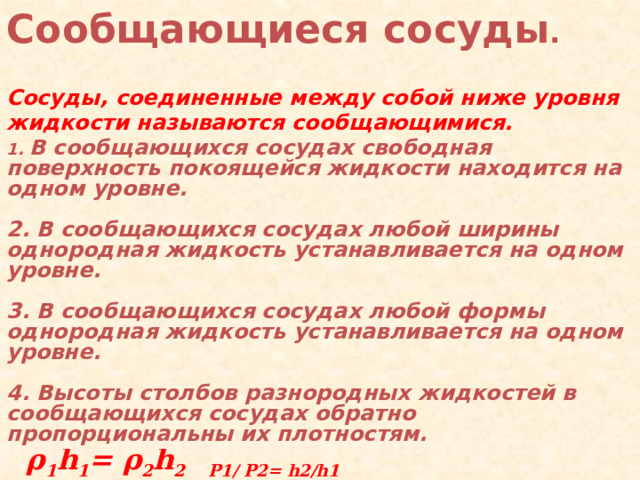

Сообщающиеся сосуды .

Сосуды, соединенные между собой ниже уровня жидкости называются сообщающимися.

1. В сообщающихся сосудах свободная поверхность покоящейся жидкости находится на одном уровне.

2. В сообщающихся сосудах любой ширины однородная жидкость устанавливается на одном уровне.

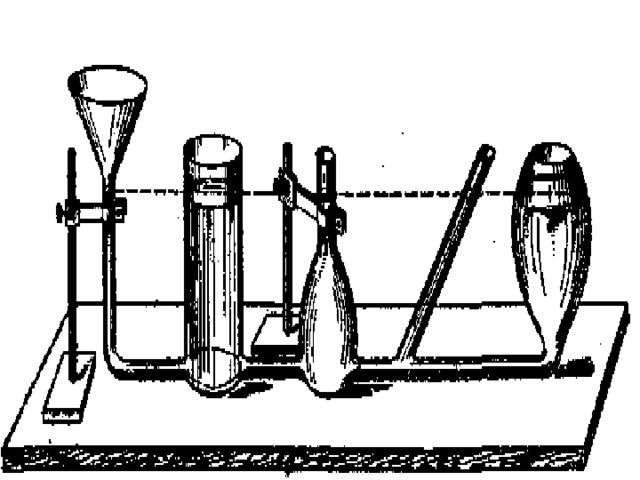

3. В сообщающихся сосудах любой формы однородная жидкость устанавливается на одном уровне.

4. Высоты столбов разнородных жидкостей в сообщающихся сосудах обратно пропорциональны их плотностям.

р 1 =р 2

ρ 1 gh 1 =ρ 2 gh 2

ρ 1 h 1 = ρ 2 h 2 Р1/ Р2= h2/h1

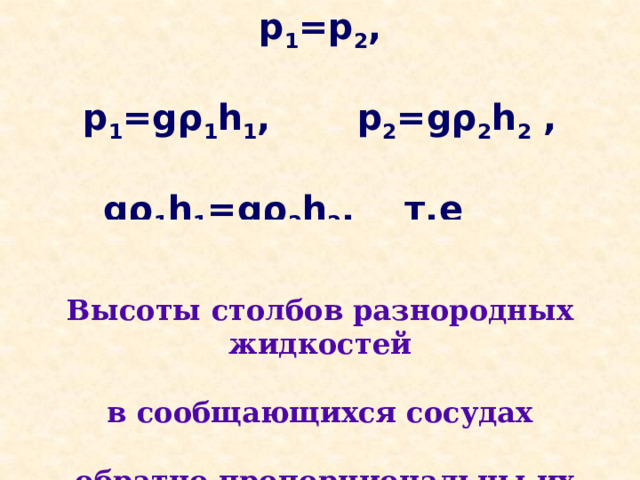

p 1 =p 2 ,

p 1 =gρ 1 h 1 , p 2 =gρ 2 h 2 ,

gρ 1 h 1 =gρ 2 h 2 , т.е h 1 :h 2 =ρ 2 :ρ 1

Высоты столбов разнородных жидкостей

в сообщающихся сосудах

обратно пропорциональны их плотностям

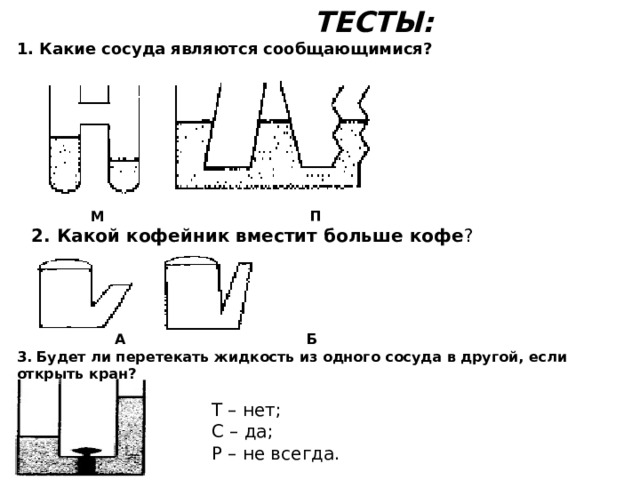

ТЕСТЫ:

1. Какие сосуда являются сообщающимися?

М П

2. Какой кофейник вместит больше кофе ?

А Б

3. Будет ли перетекать жидкость из одного сосуда в другой, если открыть кран?

Т – нет;

С – да;

Р – не всегда.

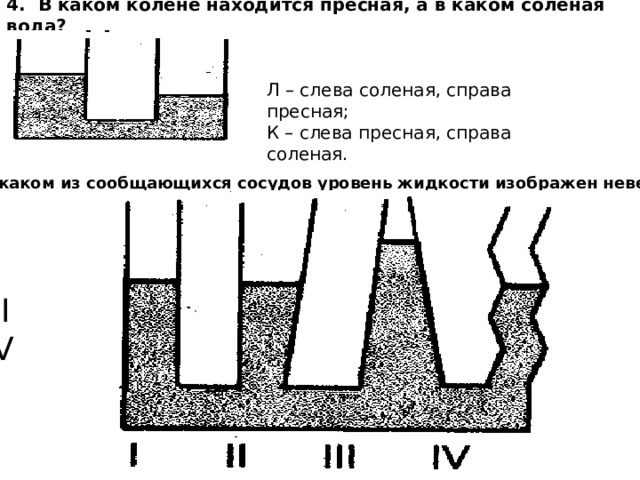

4. В каком колене находится пресная, а в каком соленая вода?

Л – слева соленая, справа пресная;

К – слева пресная, справа соленая.

.

5. В каком из сообщающихся сосудов уровень жидкости изображен неверно?

I

II

III

IV

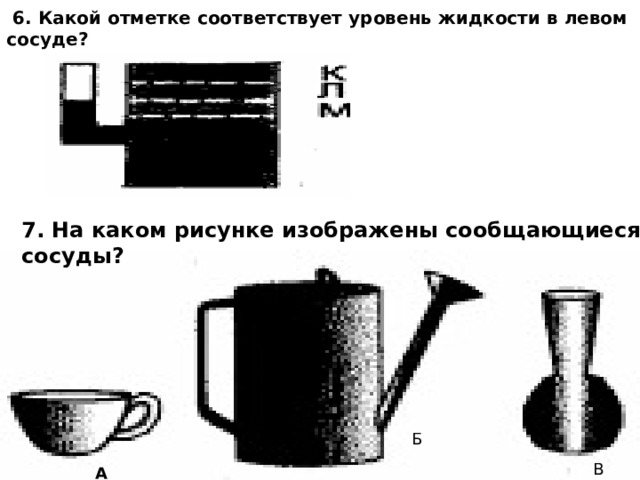

6. Какой отметке соответствует уровень жидкости в левом сосуде?

7. На каком рисунке изображены сообщающиеся сосуды?

Б

В

А

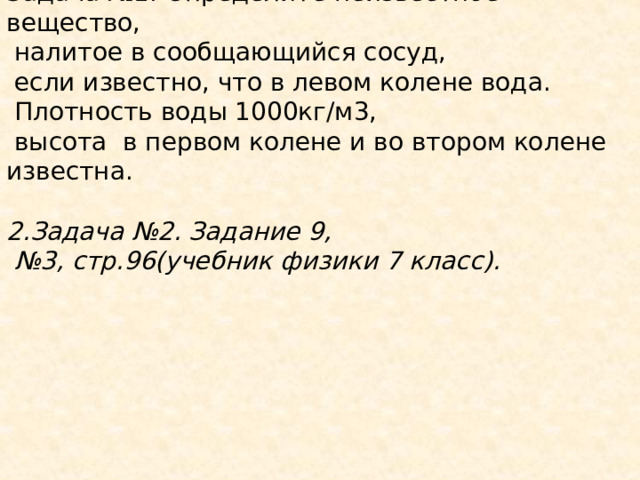

Задача №1. Определите неизвестное вещество,

налитое в сообщающийся сосуд,

если известно, что в левом колене вода.

Плотность воды 1000кг/м3,

высота в первом колене и во втором колене известна.

2.Задача №2. Задание 9,

№ 3, стр.96(учебник физики 7 класс).

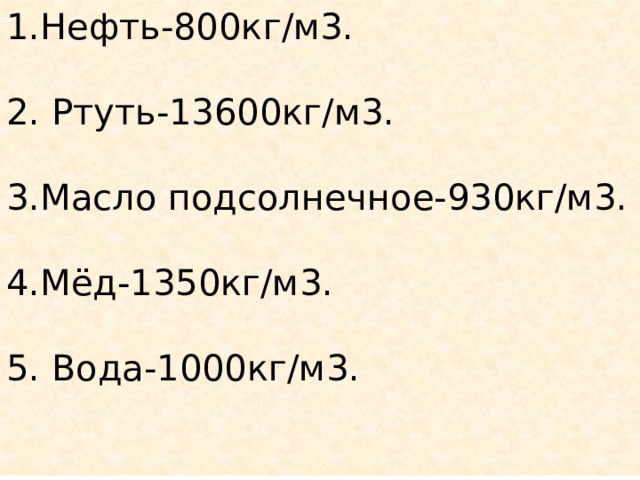

1.Нефть-800кг/м3.

2. Ртуть-13600кг/м3.

3.Масло подсолнечное-930кг/м3.

4.Мёд-1350кг/м3.

5. Вода-1000кг/м3.

.

Устройство водопровода.

Водомерное стекло парового котла .

Артезианский колодец .

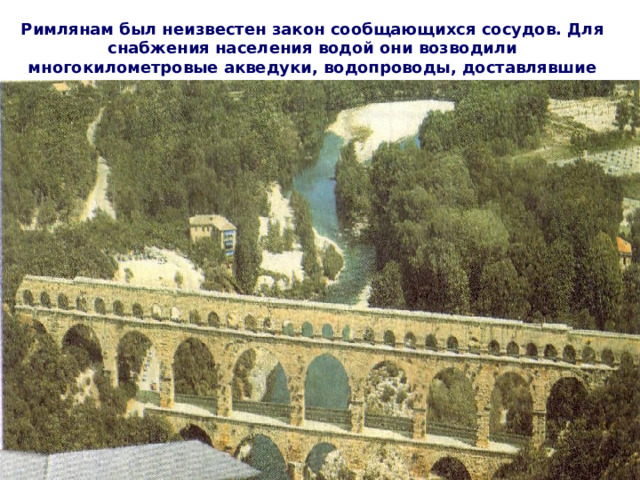

Римлянам был неизвестен закон сообщающихся сосудов. Для снабжения населения водой они возводили многокилометровые акведуки, водопроводы, доставлявшие воду из горных источников.

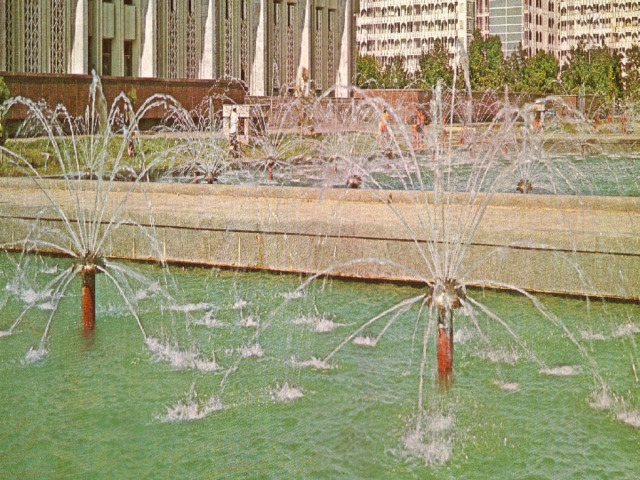

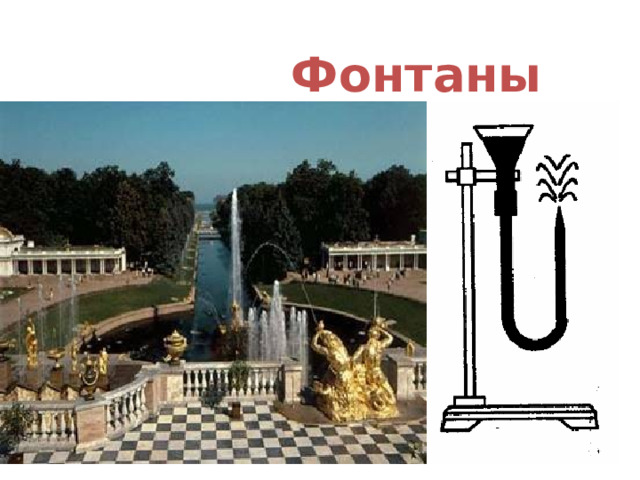

Фонтан .

Вода под давлением устремляется из трубы вверх, а затем , дойдя до верхней точки, в которой скорость становится равной нулю, под воздействием силы тяжести (гравитации) начинает падать вниз. Кроме того, вырываясь из трубы, струя воды по мере удаления увеличивается в диаметре, а при наличии ветра еще и изменяет направление движения .

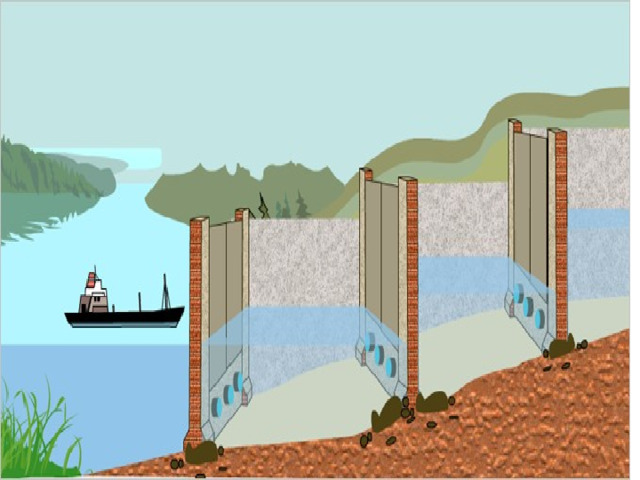

Шлюзы рек и каналов работают по принципу сообщающихся сосудов.

В смежных шлюзовых камерах, отделенных друг от друга шлюзовыми воротами, вода стоит на разном уровне (рис. 4). Под воротами проходит подводный канал, соединяющий обе камеры; его можно закрывать и открывать.

При открывании подводного канала обе камеры превращаются в сообщающиеся сосуды, и вода в них устанавливается на одном уровне. Тогда можно открыть шлюзовые ворота и перевести судно из одной камеры в другую.

В случае большой разницы в уровнях водоемов устраивают целый ряд шлюзовых камер, работающих одна за другой последовательно.

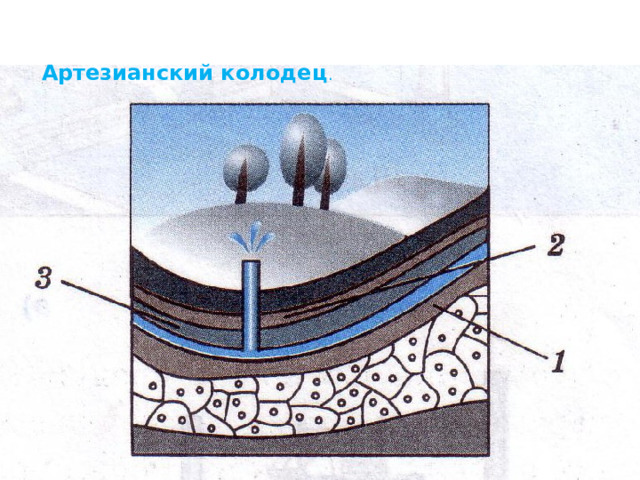

Артезианский колодец.

Из обычного колодца воду нужно качать насосом или черпать ведром. Вода из артезианского колодца сама поднимается на поверхность и бьет фонтаном.

Когда дождевая вода, просочившись сквозь землю, встречает на пути водоупорный слой, она скапливается и образует подземный водный бассейн. Для того чтобы добыть из него воду, нужно просверлить скважину.

Случается, что подземные воды заключены между водоупорными слоями. Если просверлить скважину в верхнем слое - кровле водоносного пласта, то вода поднимется на поверхность и забьет фонтаном (по принципу сообщающихся сосудов). В Париже теплые артезианские источники снабжают водой плавательные бассейны.

.

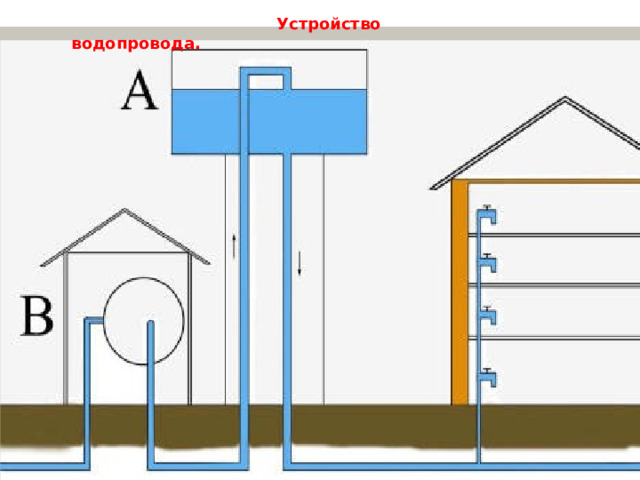

Устройство водопровода.

На башне устанавливается большой бак с водой (водонапорная башня). От бака идут трубы с целым рядом ответвлений, вводимых в дома. Концы труб закрываются кранами. У крана давление воды, заполняющей трубы, равно давлению столба воды, имеющего высоту, равную разности высот между краном и свободной поверхностью воды в баке. Так как бак устанавливается на высоте десятков метров, то давление у крана может достигать нескольких атмосфер.

. Вода в бак водонапорной башни подается насосами.

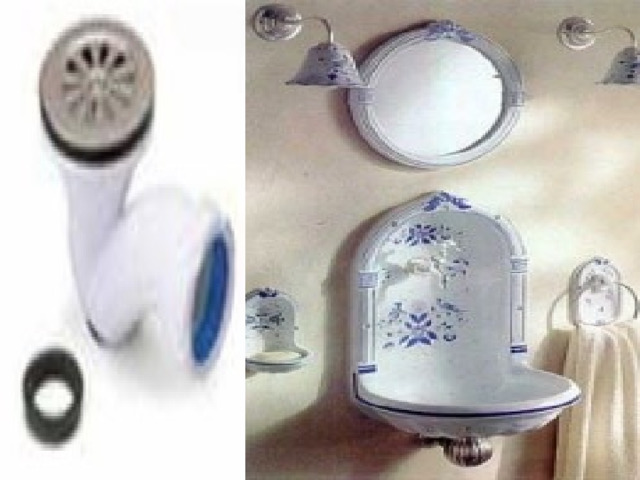

СИФОНЫ .

В наших домах есть масса неприметных устройств, о которых редко вспоминаешь. Скромные труженики тыла обеспечивают наш комфорт и напоминают о себе только когда выходят из строя. К таковым относится и сифон - нужное и важное в хозяйстве сантехническое устройство. Энциклопедический словарь дает такое определение: Сифон - это изогнутая трубка с коленами разной длины, по которой переливается жидкость из сосуда с более высоким уровнем в сосуд с более низким уровнем, причем верхняя часть трубки расположена выше уровня жидкости в верхнем сосуде.

Первая задача сифона - выпустить то количество воды, которое было пропущено сантехническим прибором. Но почему же вода не может сразу попасть в сточные трубы, а должна преодолевать непонятные изгибы? В этом-то и весь номер. Когда мы закрываем кран, последняя стекающая по трубе вода не может преодолеть изгиб, и этот отрезок всегда заполнен водой. Это водяной затвор. Он не дает неприятным запахам из канализации проникнуть в кухню, ванную и туалет. Это вторая задача сифона. А не будь его, мы бы наслаждались запахами нечистот .

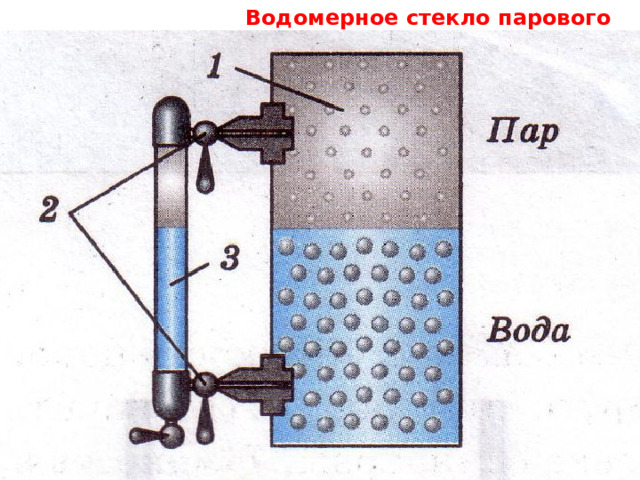

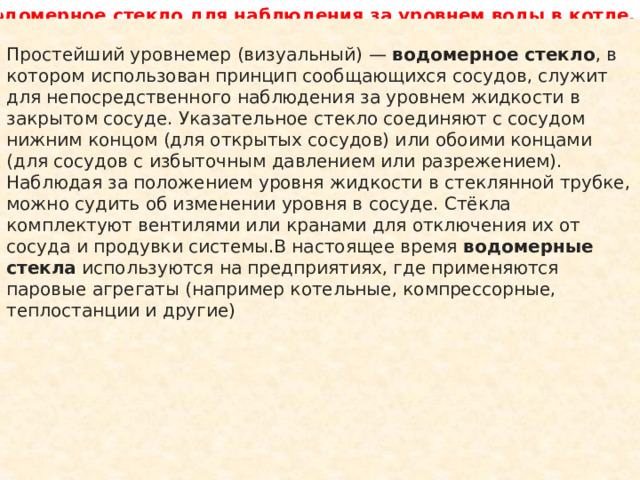

Водомерное стекло для наблюдения за уровнем воды в котле.

Простейший уровнемер (визуальный) —  водомерное стекло , в котором использован принцип сообщающихся сосудов, служит для непосредственного наблюдения за уровнем жидкости в закрытом сосуде. Указательное стекло соединяют с сосудом нижним концом (для открытых сосудов) или обоими концами (для сосудов с избыточным давлением или разрежением). Наблюдая за положением уровня жидкости в стеклянной трубке, можно судить об изменении уровня в сосуде. Стёкла комплектуют вентилями или кранами для отключения их от сосуда и продувки системы.В настоящее время   водомерные стекла   используются на предприятиях, где применяются паровые агрегаты (например котельные, компрессорные, теплостанции и другие)

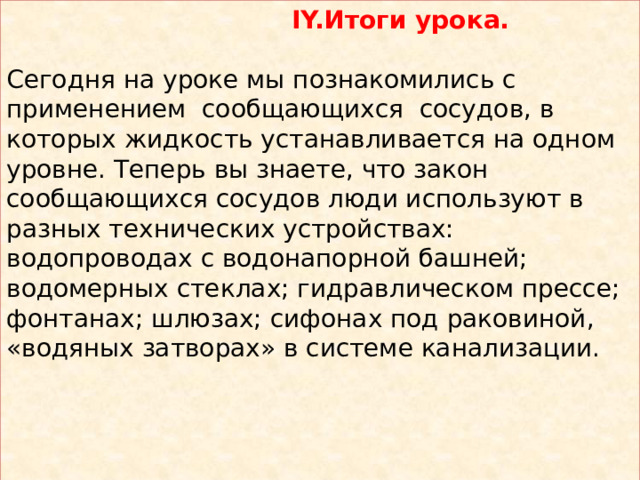

IY.Итоги урока.

Сегодня на уроке мы познакомились с применением сообщающихся сосудов, в которых жидкость устанавливается на одном уровне. Теперь вы знаете, что закон сообщающихся сосудов люди используют в разных технических устройствах: водопроводах с водонапорной башней; водомерных стеклах; гидравлическом прессе; фонтанах; шлюзах; сифонах под раковиной, «водяных затворах» в системе канализации.

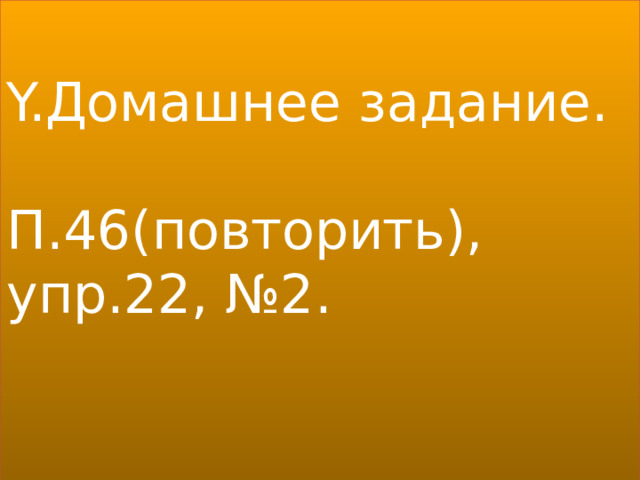

Y.Домашнее задание.

П.46(повторить), упр.22, №2.

Спасибо

за

внимание!

Фонтаны
