Презентация урока по физике на тему "Работа и мощность электрического тока"

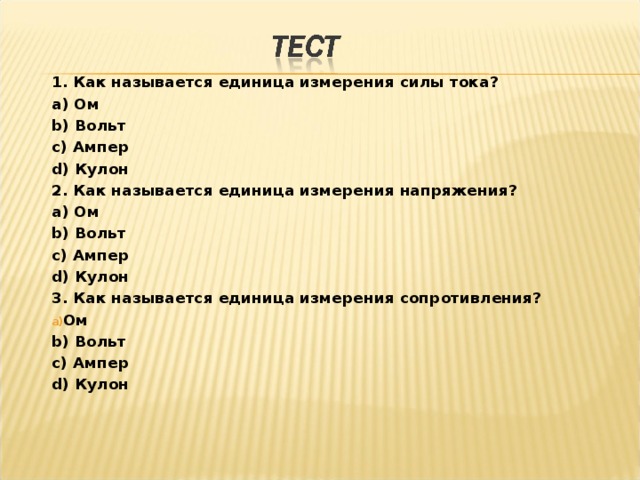

1. Как называется единица измерения силы тока?

a ) Ом

b ) Вольт

c ) Ампер

d ) Кулон

2. Как называется единица измерения напряжения?

a ) Ом

b ) Вольт

c ) Ампер

d ) Кулон

3. Как называется единица измерения сопротивления?

• Ом

b ) Вольт

c ) Ампер

d ) Кулон

4. Какой формулой выражается закон Ома для участка цепи?

a) U=A/q

b) I=U/R

c) I=q/t

d) A=Uq

5. На рисунке в электрическую цепь включены три лампы. Какие из них включены параллельно?

a) 1-2

b) 1-3

c) 2-3

d) Все лампы

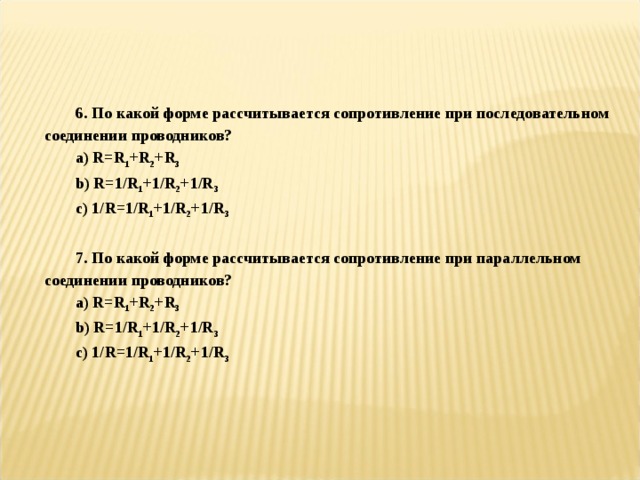

6. По какой форме рассчитывается сопротивление при последовательном соединении проводников?

a) R=R 1 +R 2 +R 3

b) R=1/R 1 +1/R 2 +1/R 3

c ) 1/ R =1/ R 1 +1/ R 2 +1/ R 3

7. По какой форме рассчитывается сопротивление при параллельном соединении проводников?

a) R=R 1 +R 2 +R 3

b) R=1/R 1 +1/R 2 +1/R 3

c ) 1/ R =1/ R 1 +1/ R 2 +1/ R 3

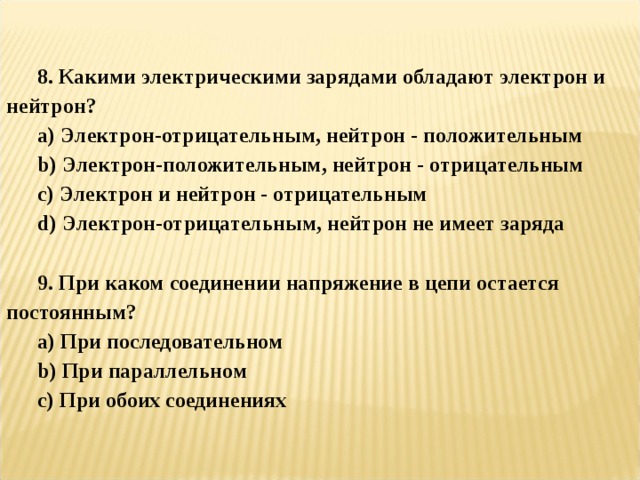

8. Какими электрическими зарядами обладают электрон и нейтрон?

a ) Электрон-отрицательным, нейтрон - положительным

b ) Электрон-положительным, нейтрон - отрицательным

c ) Электрон и нейтрон - отрицательным

d ) Электрон-отрицательным, нейтрон не имеет заряда

9. При каком соединении напряжение в цепи остается постоянным?

a ) При последовательном

b ) При параллельном

c ) При обоих соединениях

Механическая работа

F

S

Работа совершается в том случае, если

под действием некоторой силы

совершается перемещение.

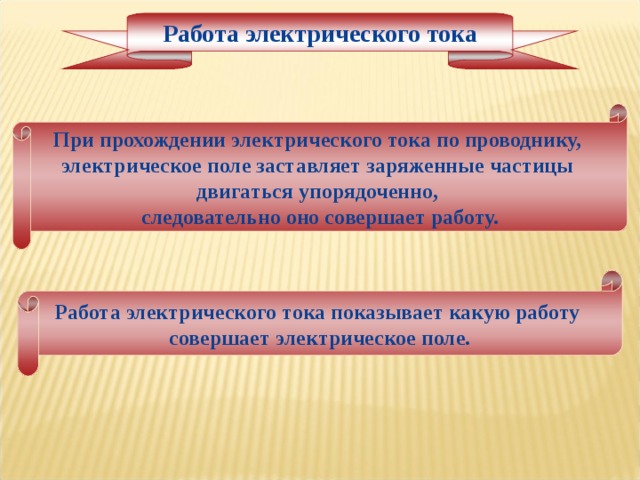

Работа электрического тока

При прохождении электрического тока по проводнику,

электрическое поле заставляет заряженные частицы

двигаться упорядоченно,

следовательно оно совершает работу.

Работа электрического тока показывает какую работу

совершает электрическое поле.

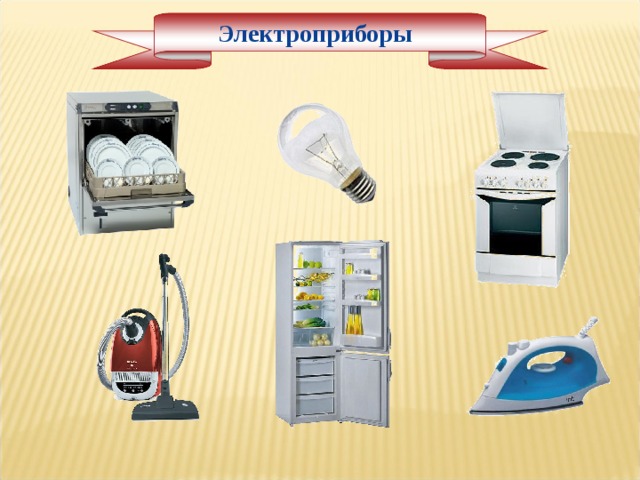

Электроприборы

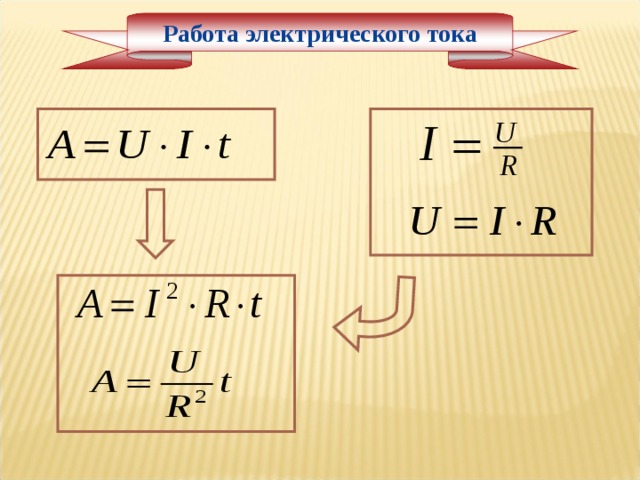

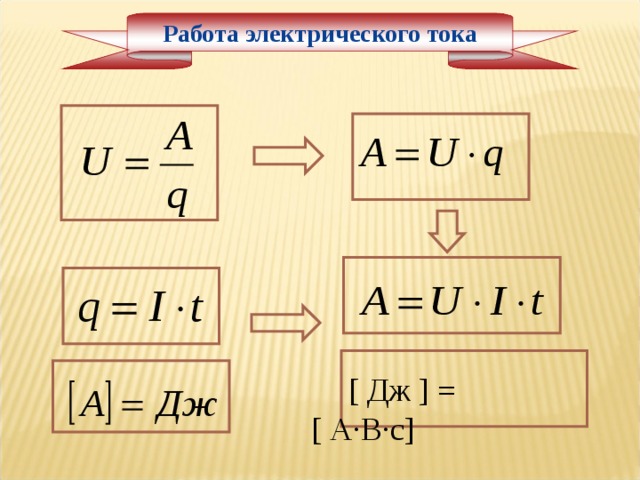

Работа электрического тока

[ Дж ] = [ А∙В∙c]

Работа электрического тока

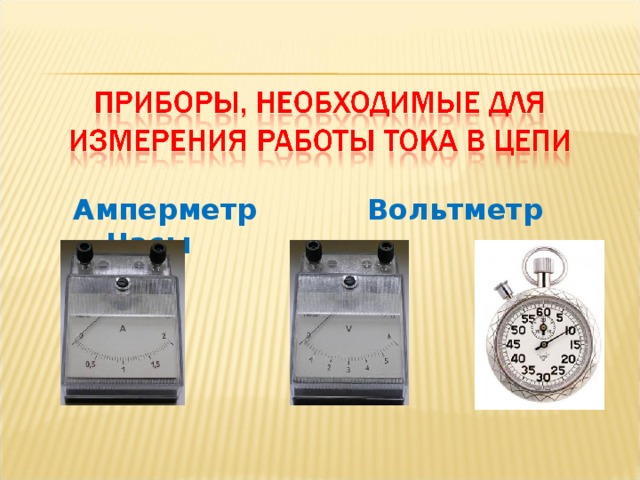

Амперметр Вольтметр Часы

Мощность электрического тока

Мощность – физическая величина, характеризующая

скорость выполнения работы.

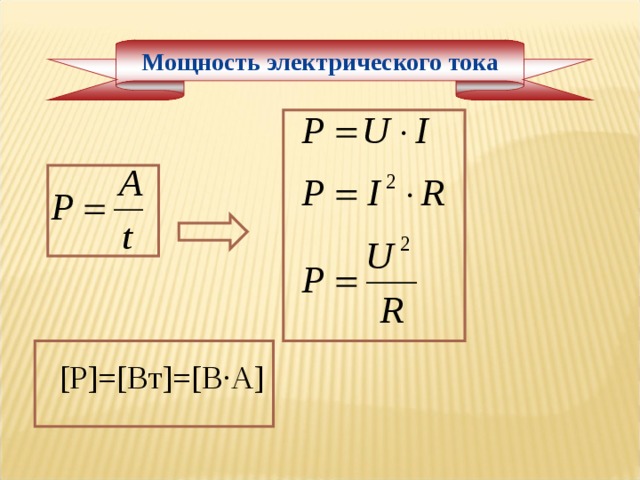

Мощность электрического тока

[P]=[ Вт ]=[ В ∙ А ]

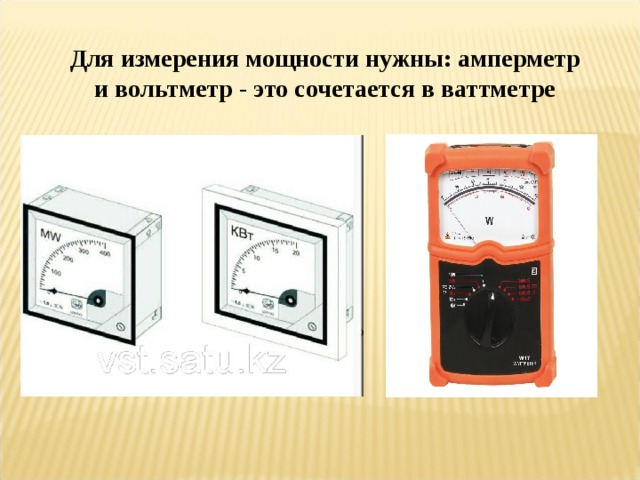

Для измерения мощности нужны: амперметр и вольтметр - это сочетается в ваттметре

Мощность электрического тока

Различные электроприборы

имеют разную мощность.

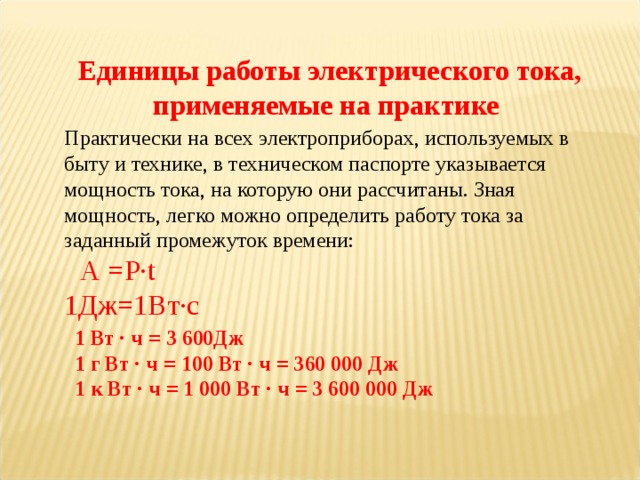

Единицы работы электрического тока, применяемые на практике

Практически на всех электроприборах, используемых в быту и технике, в техническом паспорте указывается мощность тока, на которую они рассчитаны. Зная мощность, легко можно определить работу тока за заданный промежуток времени:

A = P ∙ t

1 Дж=1Вт∙с

1 Вт · ч = 3 600Дж

1 г Вт · ч = 100 Вт · ч = 360 000 Дж

1 к Вт · ч = 1 000 Вт · ч = 3 600 000 Дж

6

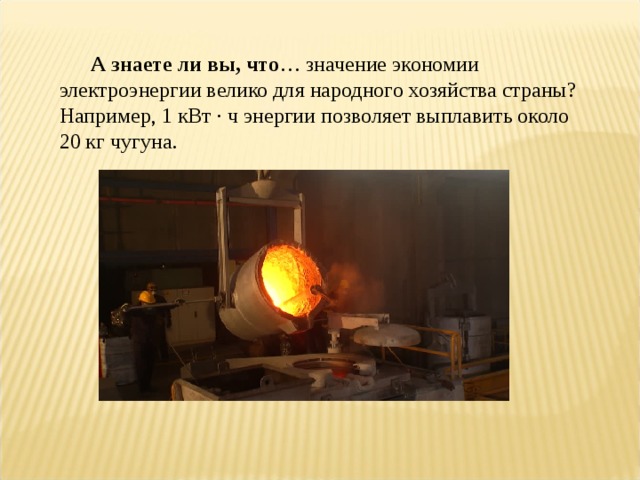

А знаете ли вы, что … значение экономии электроэнергии велико для народного хозяйства страны? Например, 1 кВт ∙ ч энергии позволяет выплавить около 20 кг чугуна.

Первая группа

Рассчитать работу, произведенную электрическим чайником при доведении воды до кипения. Оборудование: электрический чайник с холодной водой, секундомер.

Вторая группа

Рассчитать месячные затраты на освещение лестничной клетки подъезда дома лампой мощность 80 Вт при условии горения 8 часов в сутки. Стоимость 1 кВ∙ч энергии 2 руб. 62 копеек.

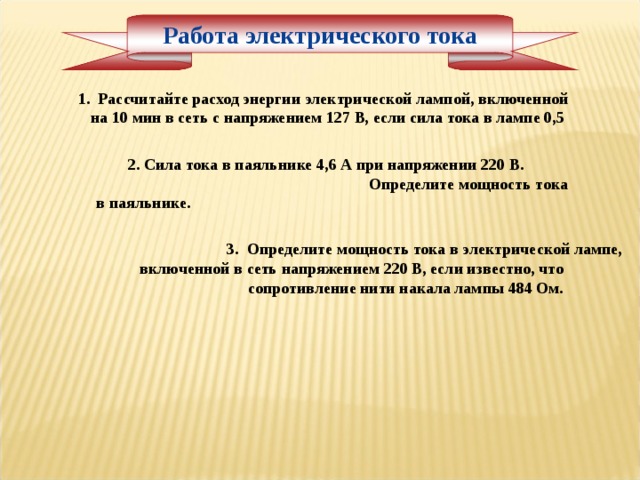

Работа электрического тока

1. Рассчитайте расход энергии электрической лампой, включенной на 10 мин в сеть с напряжением 127 В, если сила тока в лампе 0,5

2. Сила тока в паяльнике 4,6 А при напряжении 220 В. Определите мощность тока в паяльнике.

3. Определите мощность тока в электрической лампе, включенной в сеть напряжением 220 В, если известно, что сопротивление нити накала лампы 484 Ом.

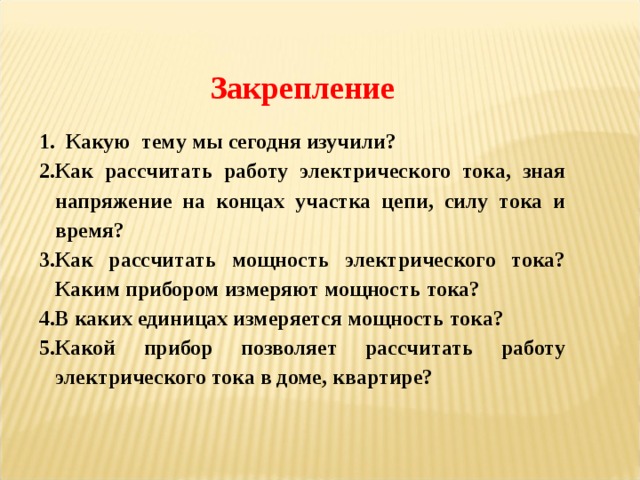

Закрепление

• Какую тему мы сегодня изучили?
• Как рассчитать работу электрического тока, зная напряжение на концах участка цепи, силу тока и время?
• Как рассчитать мощность электрического тока? Каким прибором измеряют мощность тока?
• В каких единицах измеряется мощность тока?
• Какой прибор позволяет рассчитать работу электрического тока в доме, квартире?

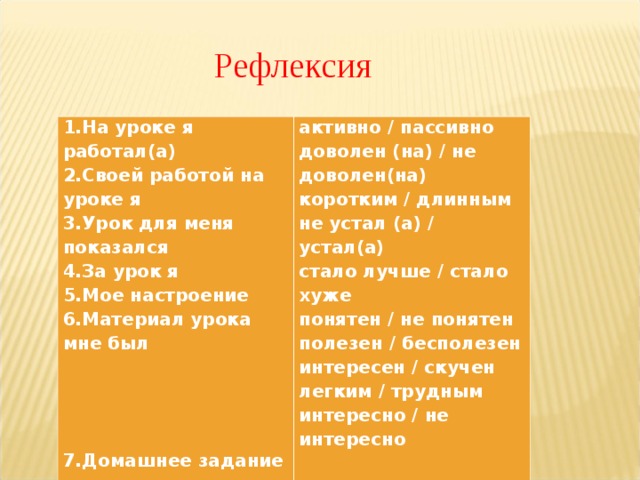

Рефлексия

1.На уроке я работал(а) 2.Своей работой на уроке я 3.Урок для меня показался 4.За урок я 5.Мое настроение 6.Материал урока мне был

7.Домашнее задание мне кажется

активно / пассивно доволен (на) / не доволен(на) коротким / длинным не устал (а) / устал(а) стало лучше / стало хуже понятен / не понятен полезен / бесполезен интересен / скучен легким / трудным интересно / не интересно

Нарисуй настроение :

Своей работой на уроке доволен, чувствовал себя комфортно, настроение после урока хорошее

Своей работой на уроке не доволен, чувствовал себя не совсем комфортно, настроение после урока плохое

Состояние на уроке безразличное, урок никак не изменил моего эмоционального состояния и настроения.

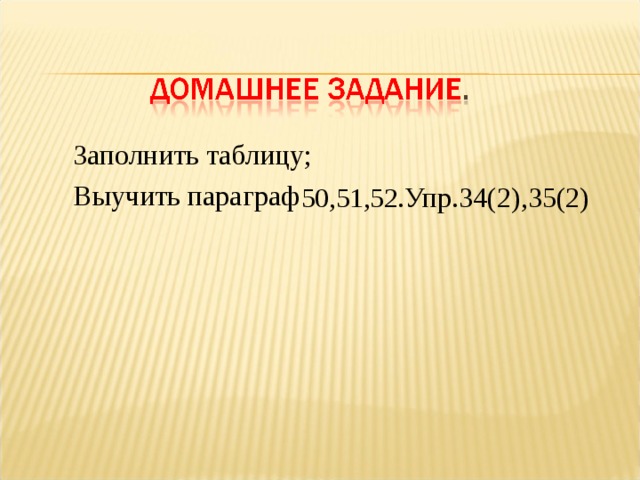

Заполнить таблицу;

Выучить параграф

50,51,52. Упр.34(2),35(2)

Название

Буквенное обозначение

Время

Единица измерения

Электрический заряд

Основная формула

Сила тока

Определение

-

Напряжение

-

Сопротивление

Работа электрического тока

Мощность
