Электрическая цепь

Презентация к уроку физики в 8 классе на тему:

« Электрическая цепь и её составные части »

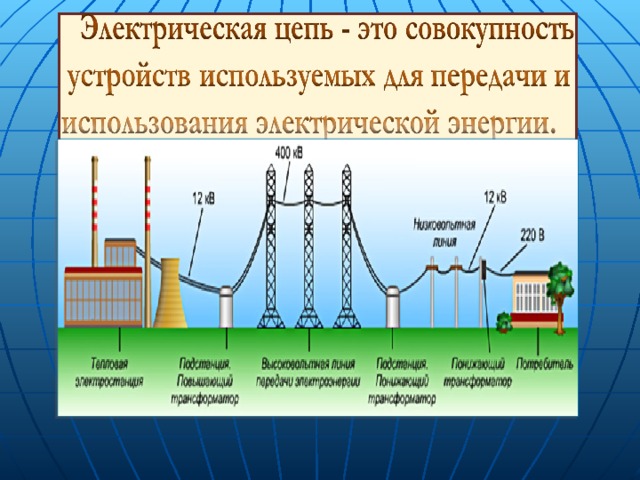

Электрическую энергию от источника тока нужно доставить к потребителю

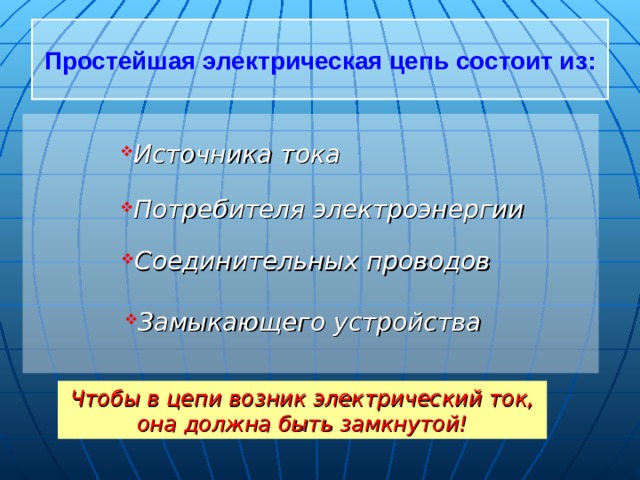

Простейшая электрическая цепь состоит из:

• Источника тока

• Потребителя электроэнергии

• Соединительных проводов

• Замыкающего устройства

Чтобы в цепи возник электрический ток, она должна быть замкнутой!

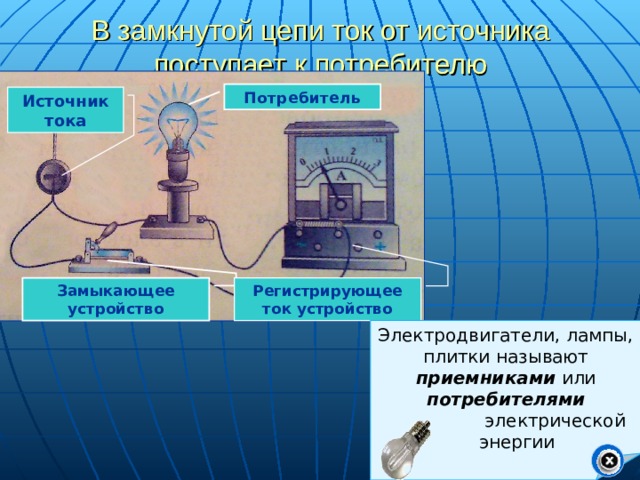

В замкнутой цепи ток от источника поступает к потребителю

Потребитель

Источник тока

Замыкающее устройство

Регистрирующее ток устройство

Электродвигатели, лампы, плитки называют приемниками или потребителями электрической энергии

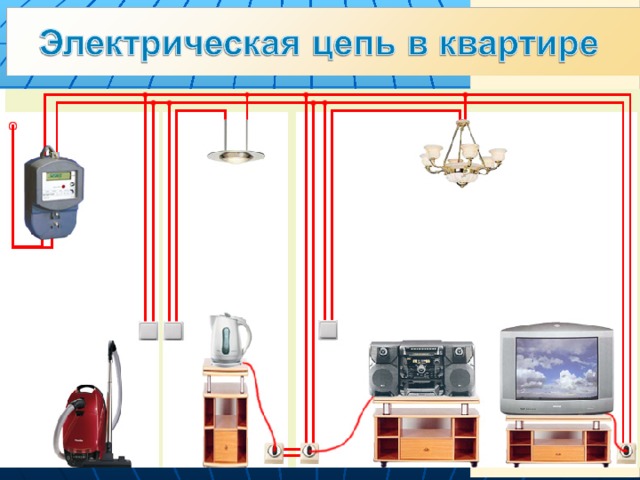

Электрические цепи вокруг нас

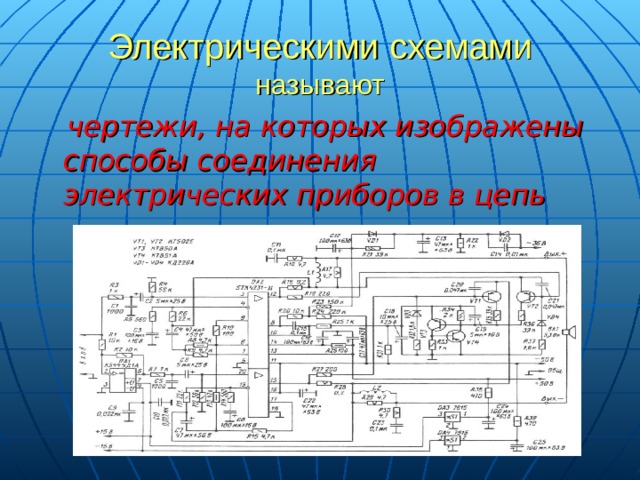

Электрическими схемами называют

чертежи, на которых изображены способы соединения электрических приборов в цепь

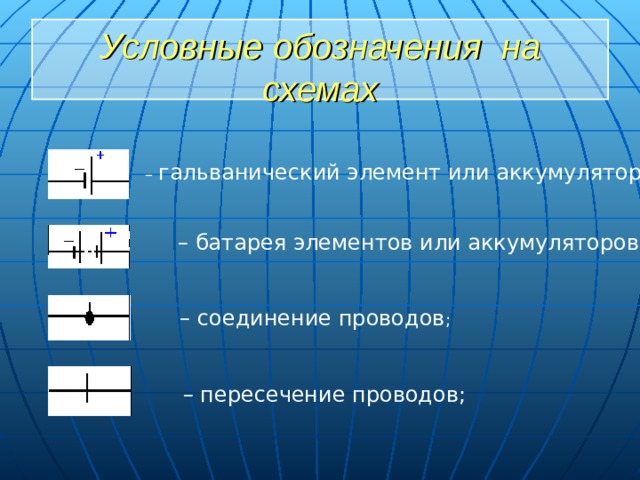

Условные обозначения на схемах

– гальванический элемент или аккумулятор ;

– батарея элементов или аккумуляторов ;

– соединение проводов ;

– пересечение проводов;

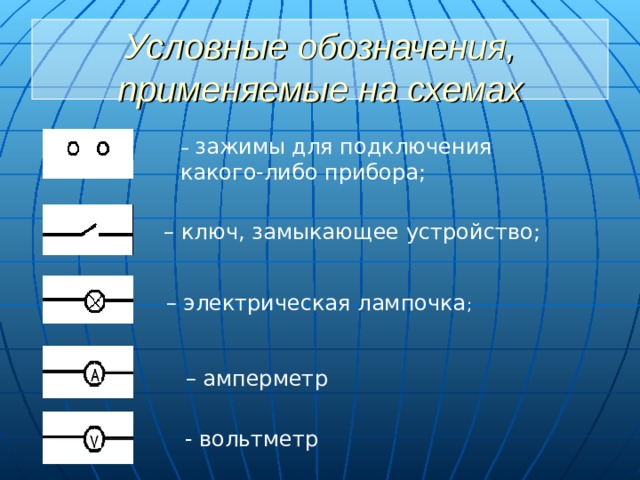

Условные обозначения, применяемые на схемах

– зажимы для подключения какого-либо прибора;

– ключ, замыкающее устройство;

– электрическая лампочка ;

– амперметр

- вольтметр

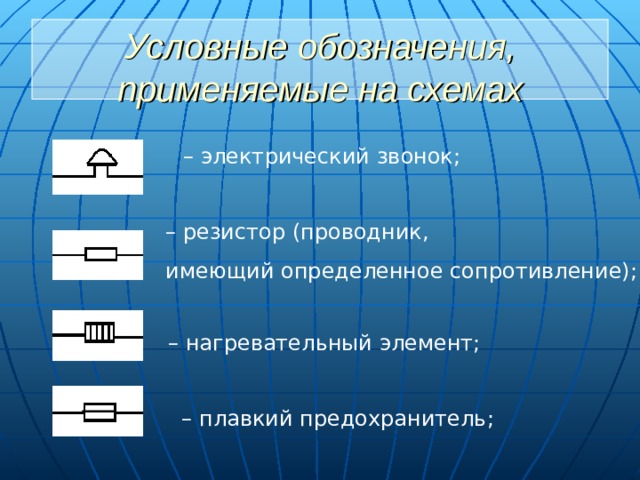

Условные обозначения, применяемые на схемах

– электрический звонок;

– резистор (проводник,

имеющий определенное сопротивление);

– нагревательный элемент;

– плавкий предохранитель;

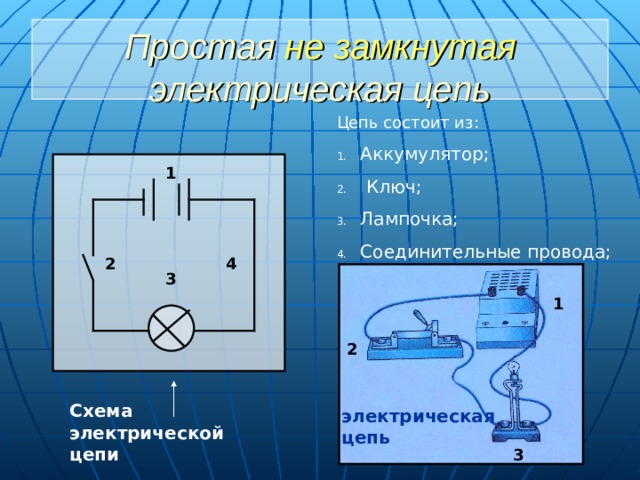

Простая не замкнутая электрическая цепь

Цепь состоит из:

• Аккумулятор;
• Ключ;
• Лампочка;
• Соединительные провода;

1

2

4

3

1

2

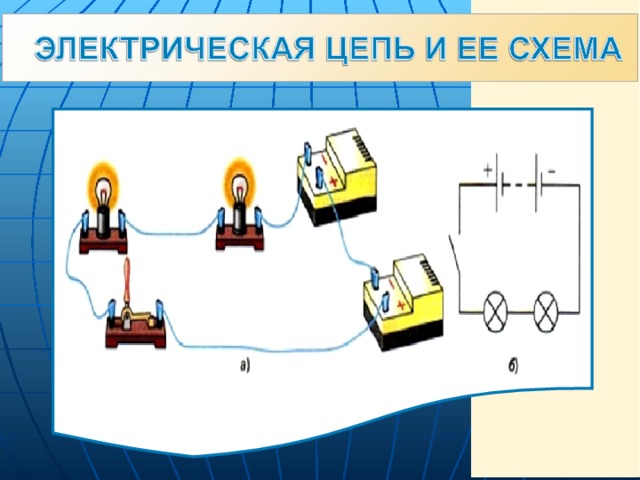

Схема электрической цепи

электрическая цепь

3

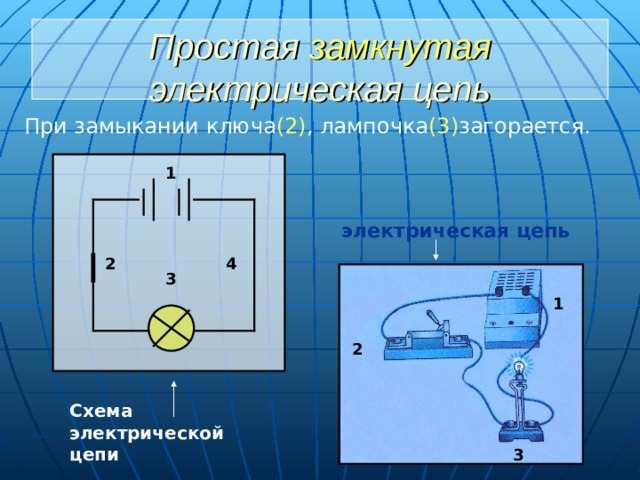

Простая замкнутая электрическая цепь

При замыкании ключа (2) , лампочка (3) загорается.

1

электрическая цепь

2

4

3

1

2

Схема электрической цепи

3

Задание 1.

Запишите обозначения элементов цепи на схеме.

и

1.Провод

2. Источник

тока

3. Ключ

4. Электрическая

лампа

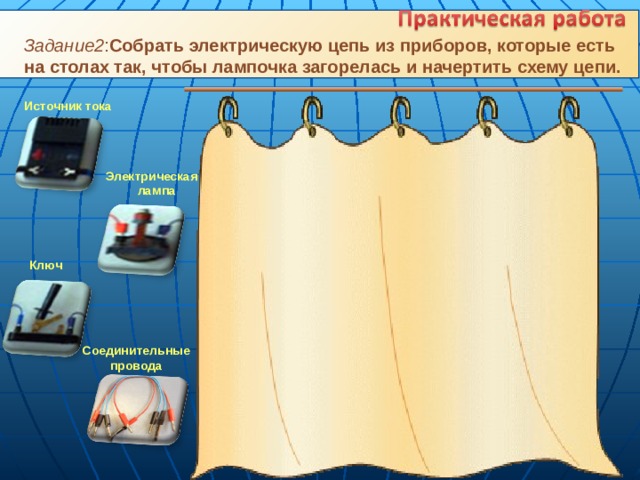

Задание2 : Собрать электрическую цепь из приборов, которые есть на столах так, чтобы лампочка загорелась и начертить схему цепи.

Источник тока

Электрическая

лампа

Ключ

Соединительные провода

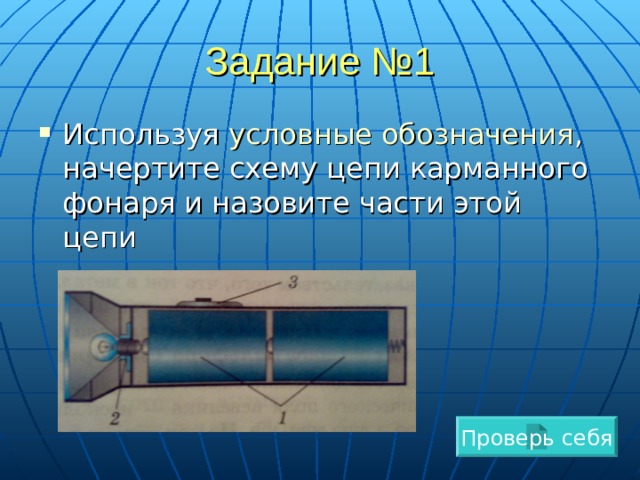

Задание №1

• Используя условные обозначения , начертите схему цепи карманного фонаря и назовите части этой цепи

Проверь себя

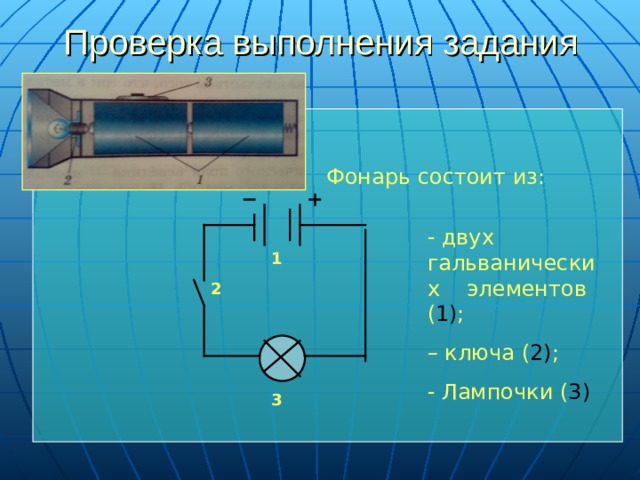

Проверка выполнения задания

Фонарь состоит из:

- двух гальванических элементов ( 1) ;

– ключа ( 2) ;

- Лампочки ( 3)

1

2

3

Задание на дом

• Выучить условные обозначения элементов цепи (стр. 100).
• Читать ξ 33 стр. 99
