Электроэнергетика России

Презентация

к уроку в 9 классе

Работа учителя географии и биологии МБОУ СШООЗЗ №2

Г.Липецка

Шалимовой Н.А.

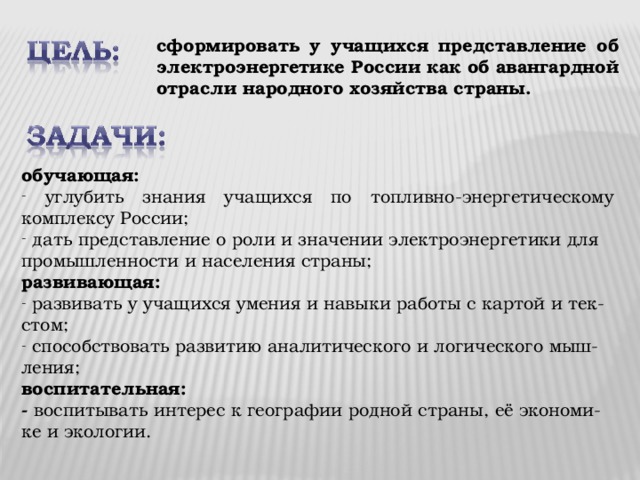

сформировать у учащихся представление об электроэнергетике России как об авангардной отрасли народного хозяйства страны.

обучающая:

• углубить знания учащихся по топливно-энергетическому комплексу России;
• дать представление о роли и значении электроэнергетики для промышленности и населения страны;

развивающая:

• развивать у учащихся умения и навыки работы с картой и тек-стом;
• способствовать развитию аналитического и логического мыш-ления;

воспитательная:

- воспитывать интерес к географии родной страны, её экономи-ке и экологии.

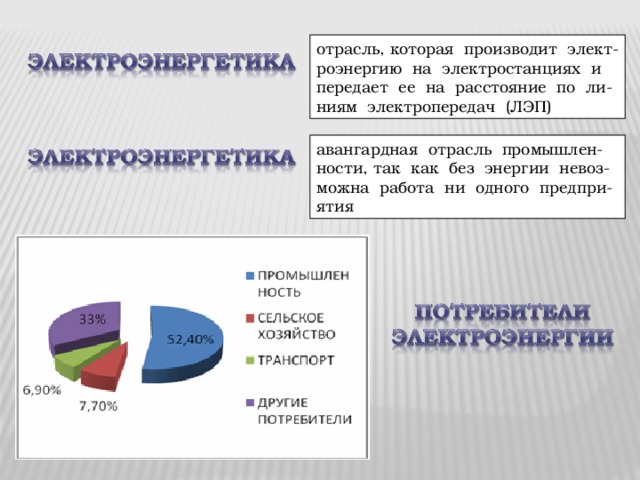

отрасль, которая производит элект-роэнергию на электростанциях и передает ее на расстояние по ли-ниям электропередач (ЛЭП)

авангардная отрасль промышлен-ности, так как без энергии невоз-можна работа ни одного предпри-ятия

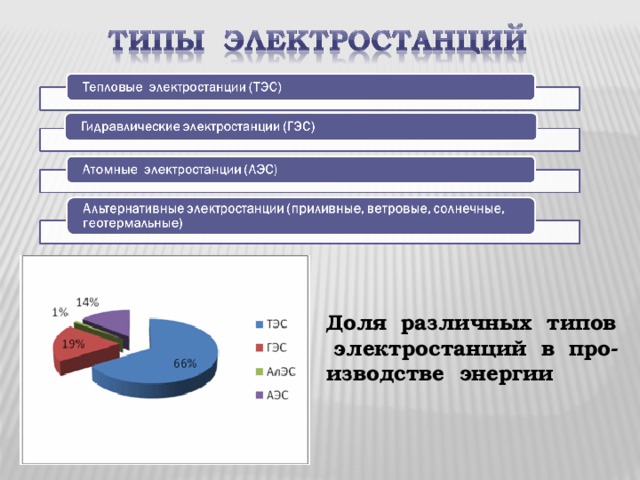

Доля различных типов электростанций в про-изводстве энергии

!

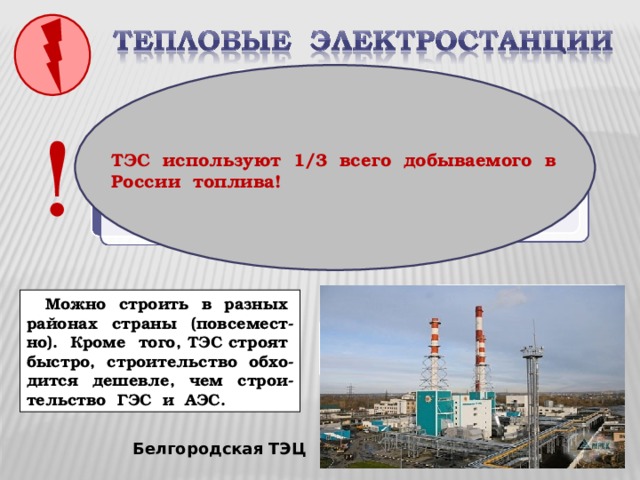

ТЭС используют 1/3 всего добываемого в России топлива!

Можно строить в разных районах страны (повсемест-но). Кроме того, ТЭС строят быстро, строительство обхо-дится дешевле, чем строи-тельство ГЭС и АЭС.

Какие преимущества при строительстве имеют ТЭС?

Белгородская ТЭЦ

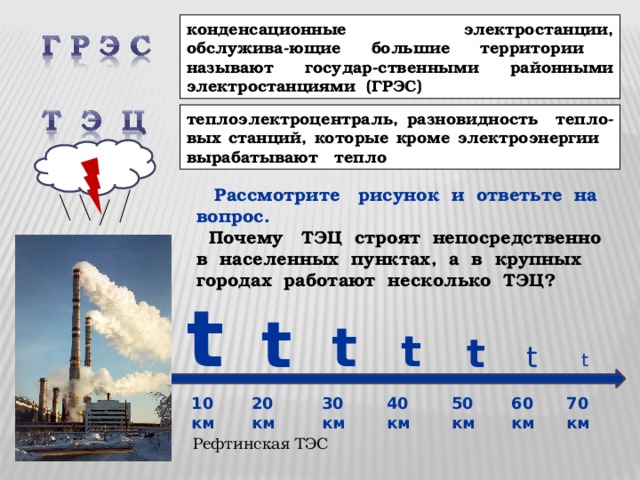

конденсационные электростанции, обслужива-ющие большие территории называют государ-ственными районными электростанциями (ГРЭС)

теплоэлектроцентраль, разновидность тепло-вых станций, которые кроме электроэнергии вырабатывают тепло

Рассмотрите рисунок и ответьте на вопрос.

Почему ТЭЦ строят непосредственно в населенных пунктах, а в крупных городах работают несколько ТЭЦ?

t

t

t

t

t

t

t

70 км

50 км

40 км

30 км

20 км

10 км

60 км

Рефтинская ТЭС

Найдите на карте крупнейшие ТЭС.

Костромская

Сургутские

Рефтинская

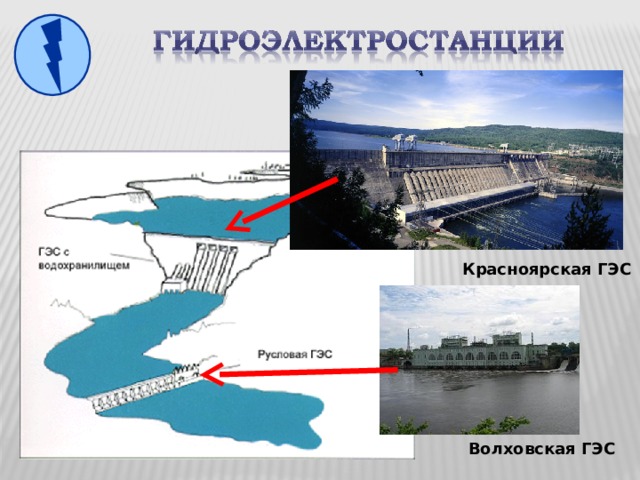

Красноярская ГЭС

Волховская ГЭС

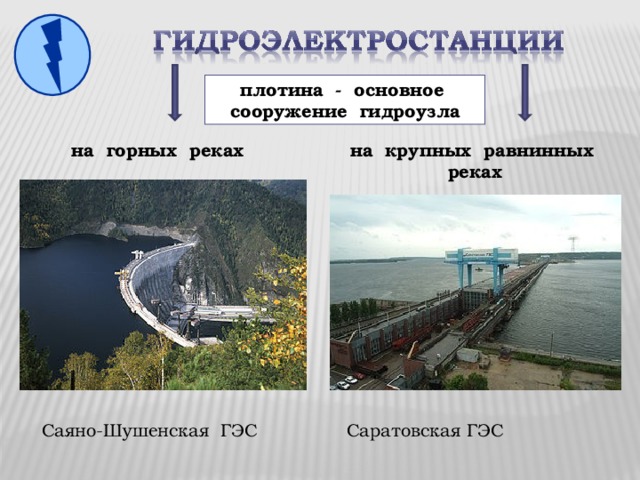

плотина - основное сооружение гидроузла

на горных реках

на крупных равнинных реках

Саяно-Шушенская ГЭС

Саратовская ГЭС

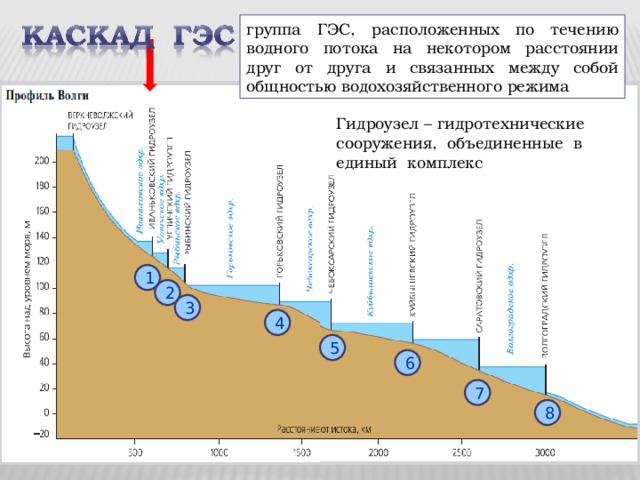

группа ГЭС, расположенных по течению водного потока на некотором расстоянии друг от друга и связанных между собой общностью водохозяйственного режима

Гидроузел – гидротехнические сооружения, объединенные в единый комплекс

Рассмотрите схему и скажите, сколько ГЭС входит в каскад волжских ГЭС.

Назовите эти ГЭС и найдите их на карте.

1

2

3

4

5

6

7

8

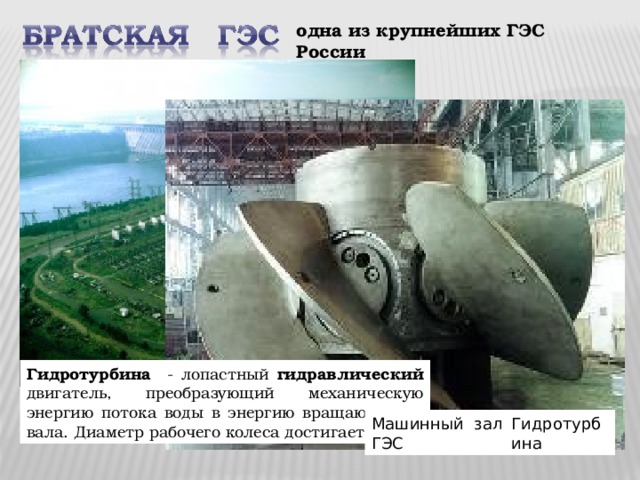

одна из крупнейших ГЭС России

Гидротурбина - лопастный гидравлический двигатель, преобразующий механическую энергию потока воды в энергию вращающегося вала. Диаметр рабочего колеса достигает 10 м

Машинный зал Братской ГЭС

Гидротурбина

Найдите на карте крупнейшие ГЭС.

На каких реках они расположены?

Усть-Илимская

Братская

Красноярская

Саяно-Шушенская

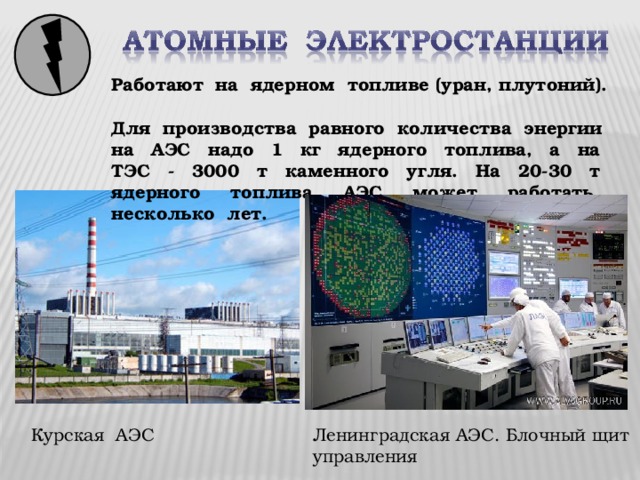

Работают на ядерном топливе (уран, плутоний).

Для производства равного количества энергии на АЭС надо 1 кг ядерного топлива, а на ТЭС - 3000 т каменного угля. На 20-30 т ядерного топлива АЭС может работать несколько лет.

Курская АЭС

Ленинградская АЭС. Блочный щит

управления

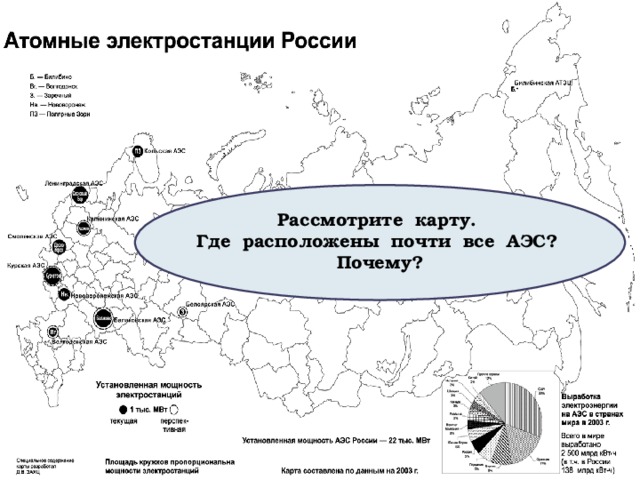

Рассмотрите карту.

Где расположены почти все АЭС? Почему?

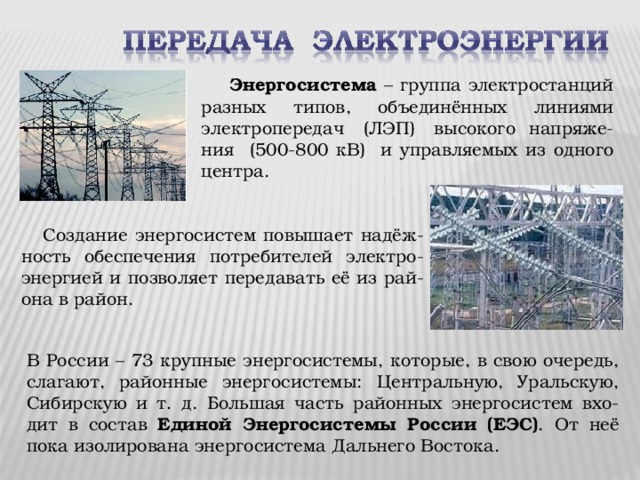

Энергосистема – группа электростанций разных типов, объединённых линиями электропередач (ЛЭП) высокого напряже-ния (500-800 кВ) и управляемых из одного центра.

Создание энергосистем повышает надёж-ность обеспечения потребителей электро-энергией и позволяет передавать её из рай-она в район.

В России – 73 крупные энергосистемы, которые, в свою очередь, слагают, районные энергосистемы: Центральную, Уральскую, Сибирскую и т. д. Большая часть районных энергосистем вхо-дит в состав Единой Энергосистемы России (ЕЭС) . От неё пока изолирована энергосистема Дальнего Востока.

приливы

солнце

ветер

внутреннее тепло Земли

ветровые волны

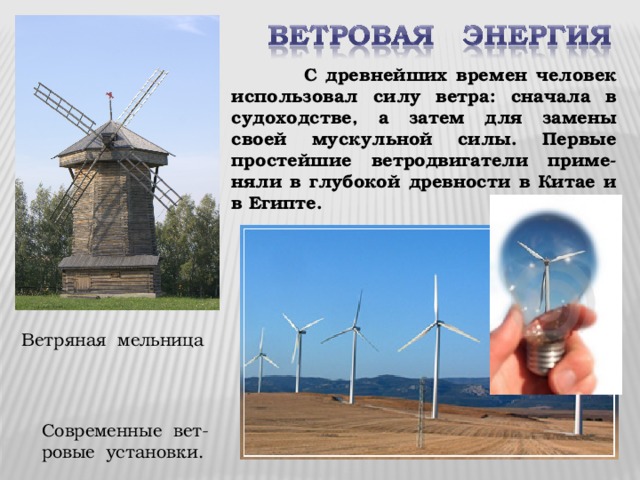

С древнейших времен человек использовал силу ветра: сначала в судоходстве, а затем для замены своей мускульной силы. Первые простейшие ветродвигатели приме-няли в глубокой древности в Китае и в Египте.

Ветряная мельница

Современные вет-ровые установки.

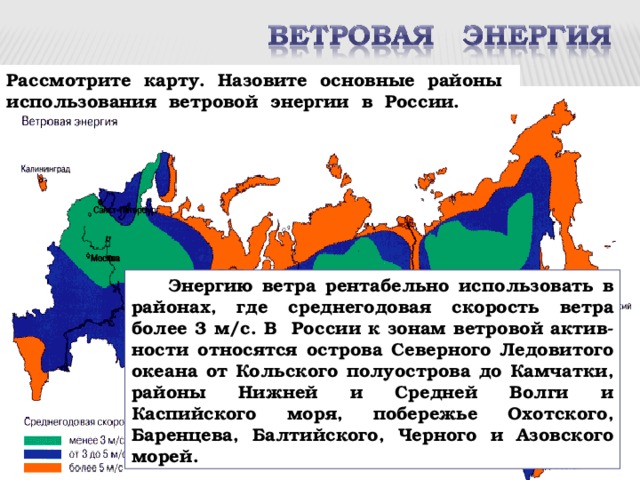

Рассмотрите карту. Назовите основные районы использования ветровой энергии в России.

Энергию ветра рентабельно использовать в районах, где среднегодовая скорость ветра более 3 м/с. В России к зонам ветровой актив-ности относятся острова Северного Ледовитого океана от Кольского полуострова до Камчатки, районы Нижней и Средней Волги и Каспийского моря, побережье Охотского, Баренцева, Балтийского, Черного и Азовского морей.

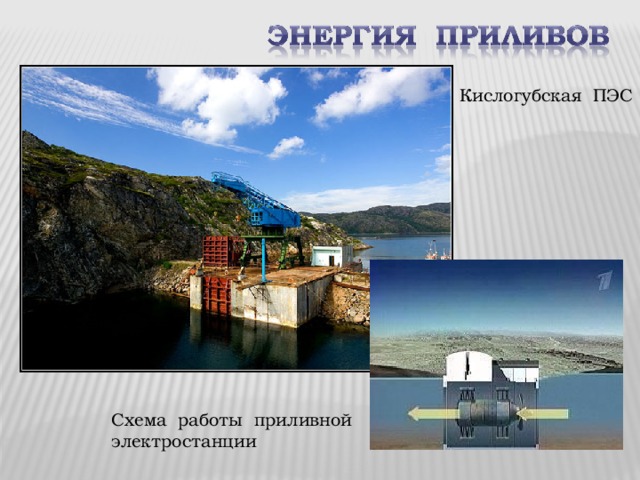

Кислогубская ПЭС

Схема работы приливной электростанции

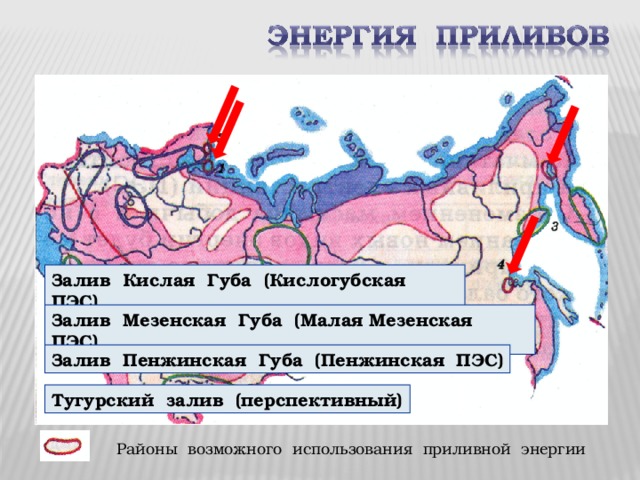

Залив Кислая Губа (Кислогубская ПЭС)

Залив Мезенская Губа (Малая Мезенская ПЭС)

Залив Пенжинская Губа (Пенжинская ПЭС)

Тугурский залив (перспективный)

Районы возможного использования приливной энергии

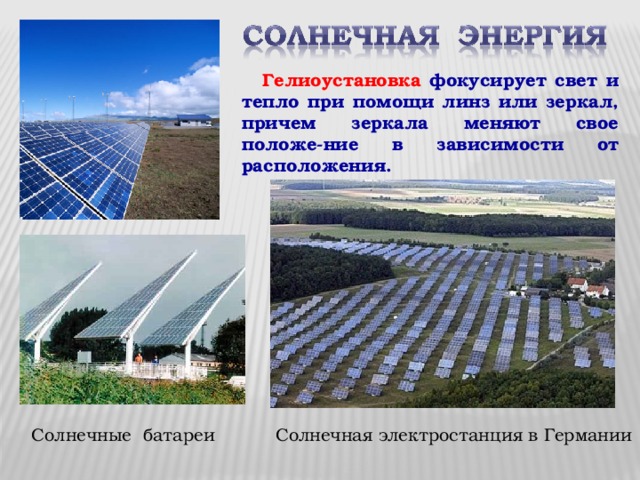

Гелиоустановка фокусирует свет и тепло при помощи линз или зеркал, причем зеркала меняют свое положе-ние в зависимости от расположения.

Солнечная электростанция в Германии

Солнечные батареи

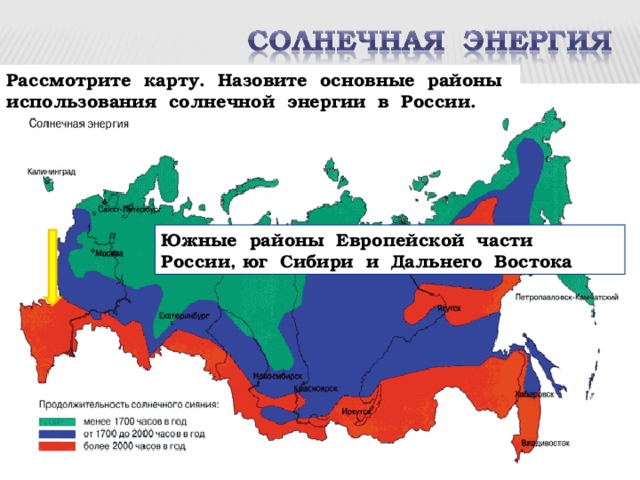

Рассмотрите карту. Назовите основные районы использования солнечной энергии в России.

Южные районы Европейской части России, юг Сибири и Дальнего Востока

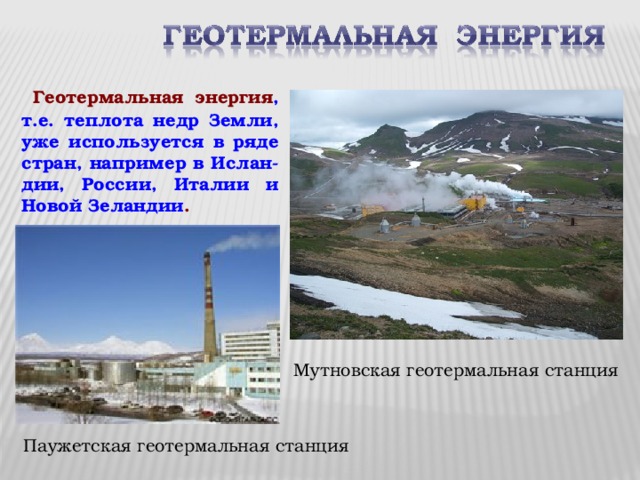

Геотермальная энергия , т.е. теплота недр Земли, уже используется в ряде стран, например в Ислан-дии, России, Италии и Новой Зеландии .

Мутновская геотермальная станция

Паужетская геотермальная станция

Рассмотрите карту. Назовите основные районы использования геотермальной энергии в России.

Сегодня на территории Камчатской области действуют три геотермальные электростанции: Паужетская, Верхне-Мутновская и Мутновская ГеоЭС. Суммарная мощность геотермальных электростанций составляет около 80 МВт.

Тип электростанций

Преимущества

ТЭС

Недостатки

ГЭС

АЭС

Альтернативные (ветровые, солнечные, приливные, геотермальные)

Закрепление.

Заполните таблицу, вставив цифру каждого утвержде-ния в соответствующую ячейку.

1. Минимальные затраты на перевозку топлива.

2. Возможность размещения практически в любом месте.

3. Низкая себестоимость электроэнергии.

4. Экологически чистое производство.

5. Работают на невозобновимых ресурсах.

6. Относительно низкая стоимость строительства.

7. Возможность использования различных видов топлива.

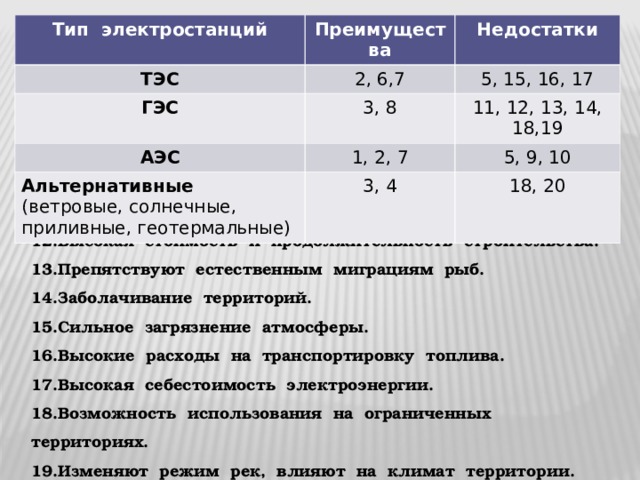

Тип электростанций

Преимущества

ТЭС

2, 6,7

ГЭС

Недостатки

3, 8

АЭС

5, 15, 16, 17

1, 2, 7

11, 12, 13, 14, 18,19

Альтернативные (ветровые, солнечные, приливные, геотермальные)

5, 9, 10

3, 4

18, 20

8. Возможность комплексного использования водохранилищ (обеспечение хозяйства водой, разведение рыбы, орошение земель, развитие судоходства).

9. Возникновение экологической катастрофы в случае аварии.

10.Проблема утилизации и захоронения отходов.

11.Затопление плодородных земель и населенных пунктов.

12.Высокая стоимость и продолжительность строительства.

13.Препятствуют естественным миграциям рыб.

14.Заболачивание территорий.

15.Сильное загрязнение атмосферы.

16.Высокие расходы на транспортировку топлива.

17.Высокая себестоимость электроэнергии.

18.Возможность использования на ограниченных территориях.

19.Изменяют режим рек, влияют на климат территории.

20. Небольшая мощность.
