Методическая разработка по теме:

«Электромонтажные работы».

Разработал:

мастер производственного обучения Васильев А.Н.

2025 г.

1. Рассказать и показать материалы, инструмент, приспособления, используемые при электромонтажных работах.

Электропроводкой называют провода и кабели с относящимися к ним креплениями, поддерживающими и защитными конструкциями.
Электропроводки разделяют на: открытые и скрытые.

Открытая электропроводка прокладывается по поверхности стен, потолков, ферм и другим строительным элементам зданий и сооружений, опорам и выполняется на лотках, в коробах, на тросах, роликах, изоляторах, в трубах и т. д.

Скрытая электропроводка прокладывается внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и выполняется в пустотах строительных конструкций, замкнутых каналах, трубах и рукавах. По наружным стенам зданий и сооружений выполняют как открытую, так и скрытую электропроводку.

1. Рассказать и показать правила прокладки электропроводки.

В зависимости от вида электропроводки различаются и способы ее прокладки.
Для прокладки в коробах применяют провода с резиновой и пластмассовой изоляцией и кабели с пластмассовой оболочкой, обладающие высокой жаростойкостью.

Допускается прокладывать кабели и провода в коробах вплотную друг к другу в один или несколько слоев, а также пучками. Высота слоев в одном коробе не должна превышать 150 мм, а сумма площадей поперечных сечений проводов и кабелей, прокладываемых в одном коробе, включая контрольные и резервные — 40 % внутреннего поперечного сечения короба.
На лотках провода и кабели прокладывают однослойно (однорядно) с расстоянием в свету около 5 мм и пучками в один слой (ряд), с расстояниями между пучками в свету около 20 мм или многослойно (многорядно).

Пучки проводов и кабелей на горизонтальных прямолинейных участках трассы скрепляют бандажами с расстоянием между ними не более 1,5 м. При вертикальной прокладке проводов и кабелей расстояние между креплениями должно быть не более 1 м. Провода и кабели закрепляют на расстоянии не более 0,5 м до и после поворота или ответвления их.

1. Рассказать и показать о правилах установки электроосветительных приборов.

Электропроводки являются одной из главных составляющих электротехнических установок (устройств). В состав осветительной установки, предназначенной для искусственного освещения объектов, входят источники света, осветительная арматура, пускорегулировочные устройства, электропроводки и РУ с аппаратами защиты и управления.

Устройство, обеспечивающее установку источника света и его защиту от внешних воздействий (влаги, пыли, механических повреждений) перераспределение его светового потока и экранирование избыточной яркости, называется осветительной арматурой.

а) б) е) г ) д)

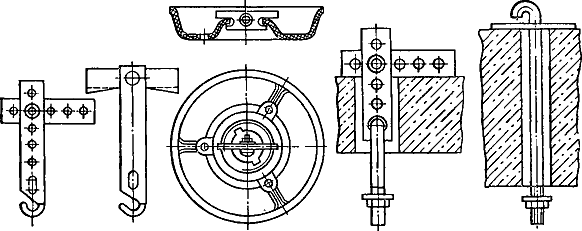

Рис. Изделия для подвески светильников к потолкам: а, б — крюки для установки в перекрытиях из пустотелых и сплошных плит, в — потолочная розетка, г, д — шпильки для крепления плафонов к перекрытиям из пустотелых и сплошных плит

Осветительная арматура состоит из корпуса, лампового держателя (патрона), оптической системы (отражателя, рассеивателя и т. д.), подвески и проводов для присоединения к электропроводке.

Осветительную арматуру с установленной лампой называют светильником.

Светильники заряжают на заводах-изготовителях и устанавливают непосредственно на строительных основаниях сооружений или на различных конструкциях: кронштейнах, тросах, крюках, шпильках и т. д. (рис.).

Из светильников собирают блоки, световые линии, установленные на коробах, специальных перфорированных профилях. Присоединение к магистралям ответвительных проводов выполняют опрессовкой, сваркой, сжимами и т. д.
