Электромонтажные работы

Электромонтажные работы

Что вы знаете об электромонтаже?

Способы сращивания проводов

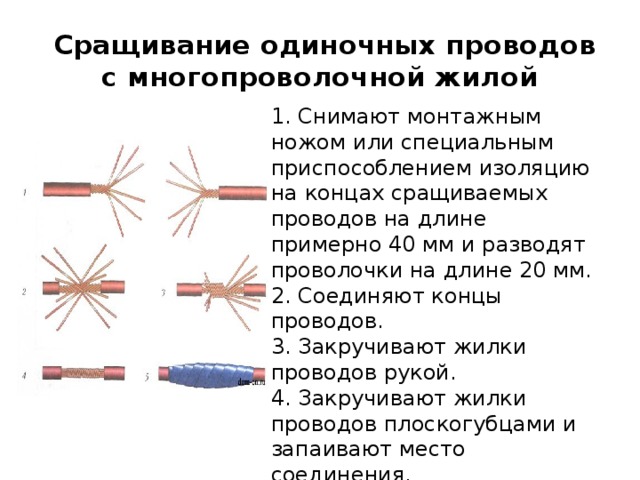

  Сращивание одиночных проводов с многопроволочной жилой

1. Снимают монтажным ножом или специальным приспособлением изоляцию на концах сращиваемых проводов на длине примерно 40 мм и разводят проволочки на длине 20 мм. 2. Соединяют концы проводов. 3. Закручивают жилки проводов рукой. 4. Закручивают жилки проводов плоскогубцами и запаивают место соединения. 5. Обматывают место соединения изоляционной лентой в два слоя.

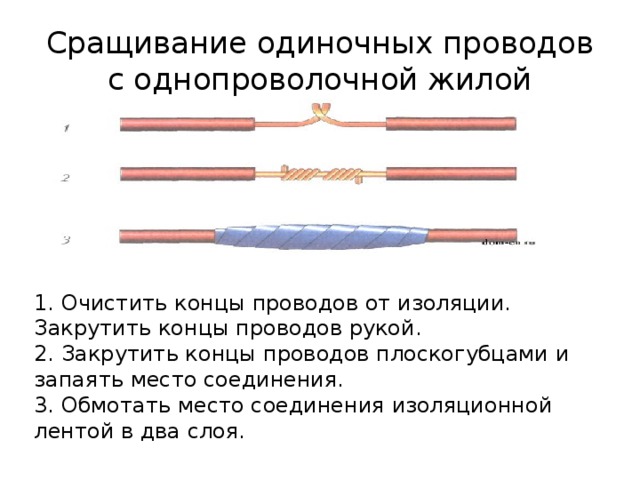

Сращивание одиночных проводов с однопроволочной жилой

1. Очистить концы проводов от изоляции. Закрутить концы проводов рукой.

2. Закрутить концы проводов плоскогубцами и запаять место соединения.

3. Обмотать место соединения изоляционной лентой в два слоя.

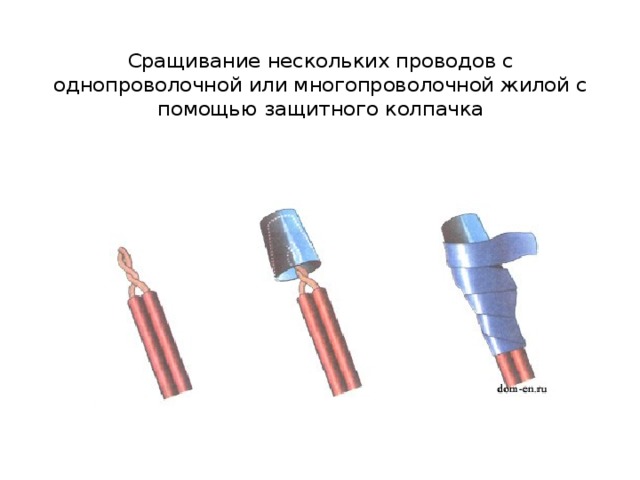

Сращивание нескольких проводов с однопроволочной или многопроволочной жилой с помощью защитного колпачка

Способы подсоединения проводов

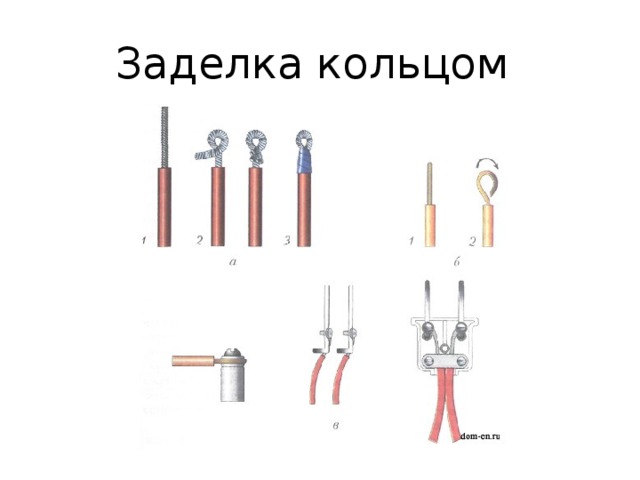

Заделка кольцом

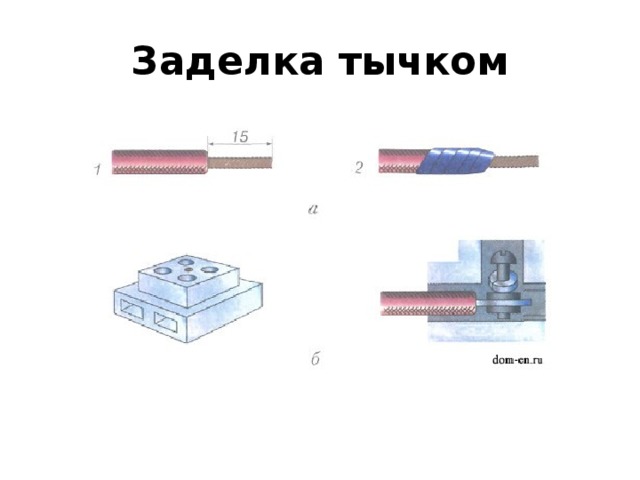

Заделка тычком
