Физический прибор Компас

Компас

Компас

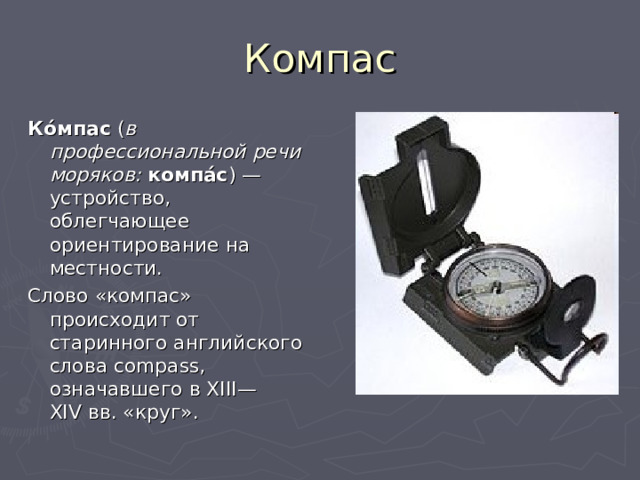

Ко́мпас ( в профессиональной речи моряков: компа́с ) — устройство, облегчающее ориентирование на местности.

Слово «компас» происходит от старинного английского слова compass, означавшего в XIII—XIV вв. «круг».

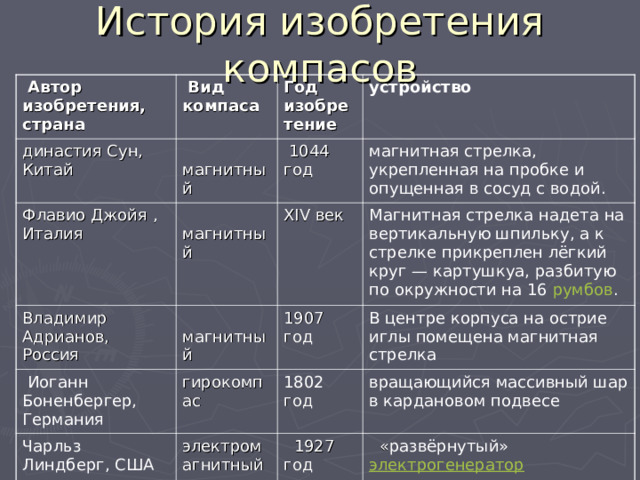

История изобретения компасов

Автор изобретения, страна

Вид компаса

династия Сун, Китай

Год изобретение

магнитный

Флавио Джойя , Италия

устройство

1044 год

магнитный

Владимир Адрианов, Россия

магнитный

магнитная стрелка, укрепленная на пробке и опущенная в сосуд с водой.

XIV век

  Иоганн Боненбергер, Германия

Чарльз Линдберг, США

гирокомпас

Магнитная стрелка надета на вертикальную шпильку, а к стрелке прикреплен лёгкий круг — картушкуа, разбитую по окружности на 16 румбов .

1907 год

В центре корпуса на острие иглы помещена магнитная стрелка

1802 год

электромагнитный

вращающийся массивный шар в кардановом подвесе

1927 год

« развёрнутый»  электрогенератор

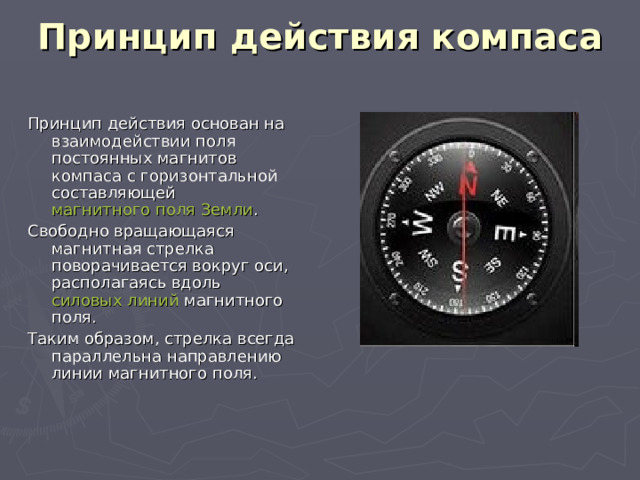

Принцип действия компаса

Принцип действия основан на взаимодействии поля постоянных магнитов компаса с горизонтальной составляющей магнитного поля Земли .

Свободно вращающаяся магнитная стрелка поворачивается вокруг оси, располагаясь вдоль силовых линий магнитного поля.

Таким образом, стрелка всегда параллельна направлению линии магнитного поля.

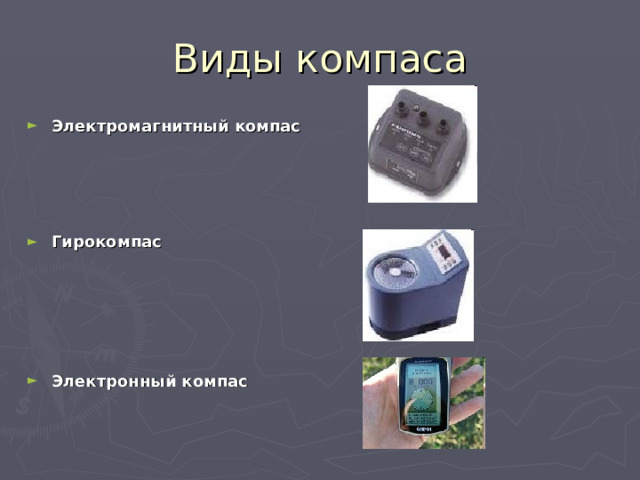

Виды компаса

• Электромагнитный компас
• Гирокомпас
• Электронный компас

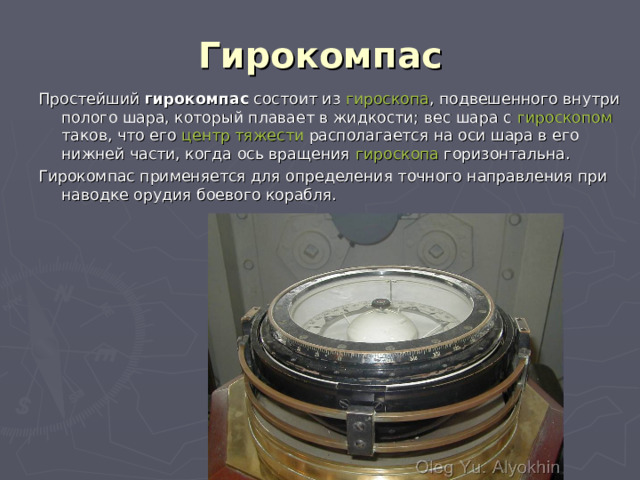

Гирокомпас

Простейший гирокомпас состоит из гироскопа , подвешенного внутри полого шара, который плавает в жидкости; вес шара с гироскопом таков, что его центр тяжести располагается на оси шара в его нижней части, когда ось вращения гироскопа горизонтальна.

Гирокомпас применяется для определения точного направления при наводке орудия боевого корабля.

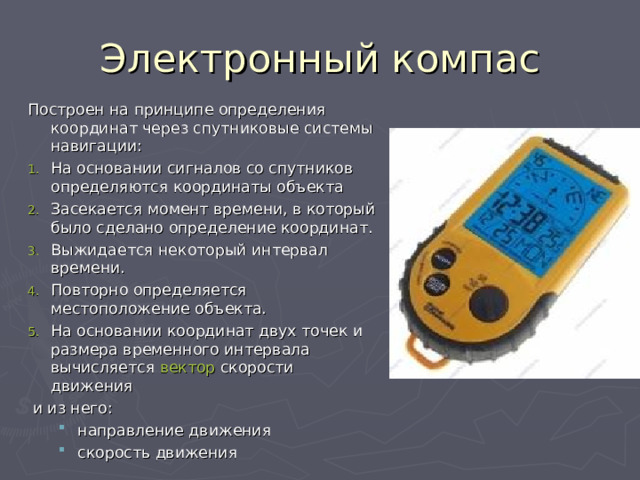

Электронный компас

Построен на принципе определения координат через спутниковые системы навигации:

• На основании сигналов со спутников определяются координаты объекта
• Засекается момент времени, в который было сделано определение координат.
• Выжидается некоторый интервал времени.
• Повторно определяется местоположение объекта.
• На основании координат двух точек и размера временного интервала вычисляется  вектор  скорости движения

и из него:

• направление движения скорость движения
• направление движения
• скорость движения

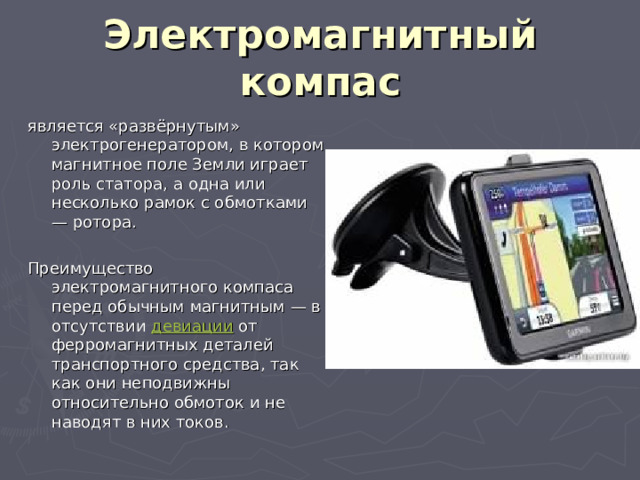

Электромагнитный компас

является «развёрнутым» электрогенератором, в котором магнитное поле Земли играет роль статора, а одна или несколько рамок с обмотками — ротора.

Преимущество электромагнитного компаса перед обычным магнитным — в отсутствии  девиации  от ферромагнитных деталей транспортного средства, так как они неподвижны относительно обмоток и не наводят в них токов.

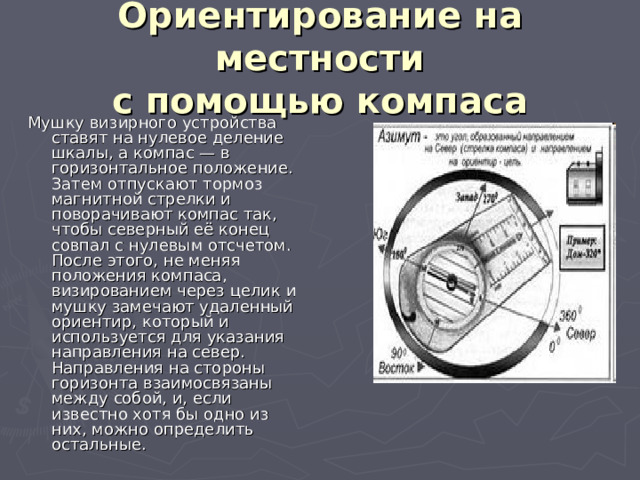

Ориентирование на местности с помощью компаса

Мушку визирного устройства ставят на нулевое деление шкалы, а компас — в горизонтальное положение. Затем отпускают тормоз магнитной стрелки и поворачивают компас так, чтобы северный её конец совпал с нулевым отсчетом. После этого, не меняя положения компаса, визированием через целик и мушку замечают удаленный ориентир, который и используется для указания направления на север. Направления на стороны горизонта взаимосвязаны между собой, и, если известно хотя бы одно из них, можно определить остальные.

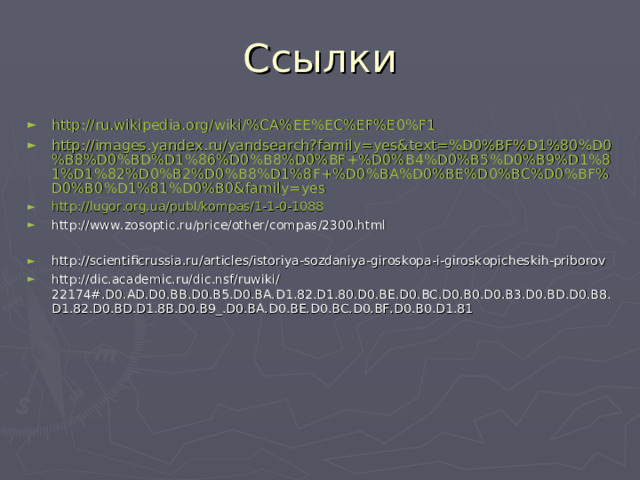

Ссылки
