Лабораторная работа № 8

Тема: "Исследование зависимости силы тока, идущего через резистор, от сопротивления резистора и напряжения на резисторе"

Цель: научиться пользоваться реостатом для изме­нения силы тока в цепи.

Оборудование: источник тока, ползунковый реостат, амперметр, ключ, соединительные провода.

Тренировочные задания и вопросы

1. Для чего предназначен реостат?

________________________________________________________________

________________________________________________________________

2. Почему реостаты изготавливают чаще всего из нике­линовой и константановой проволоки?

________________________________________________________________

________________________________________________________________

________________________________________________________________

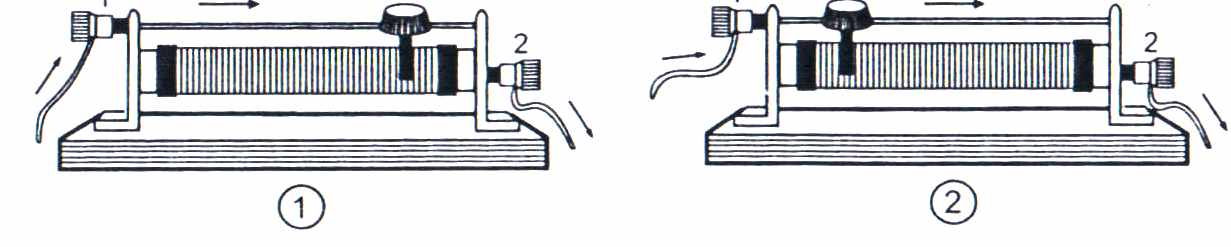

3. Какой из реостатов уменьшает силу тока больше и почему?

________________________________________________________________

________________________________________________________________

________________________________________________________________

4. Обозначение реостата в схеме:

________________________________________________________________

5 . Нарисуйте схему электрической цепи.

Ход работы

Примечание. Реостат нельзя полностью выводить, так как его сопротивление при этом становится равным 0, в результате чего может испортиться амперметр.

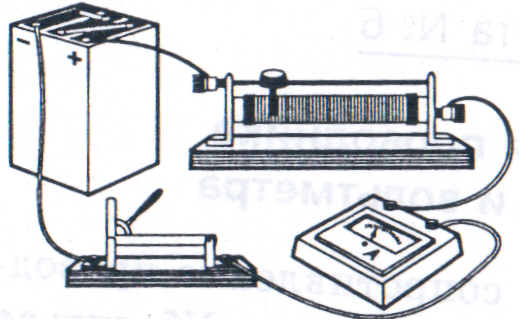

1. Составьте электрическую цепь согласно рисунку и схеме (зад. 5), поставив реостат на полное сопротивление.

2. Замкните цепь и запишите показания амперметра: I₁= ____________

3. Передвиньте ползунок на середину реостата и запишите показания амперметра:

I₂= __________

4. После этого вновь увеличьте сопротивление реостата, запишите показания амперметра: I₃=____

5. Сделайте вывод, как меняется сила тока при увели­чении сопротивления.

Вывод: __________________________________________________________
