Лабораторная работа № 8 «Исследование зависимости силы тока, идущего через резистор, от сопротивления резистора и напряжения на резисторе»

Дата:________; Класс: 8 __; Ф.И.: ____________________________________________

Лабораторная работа № 8 «Исследование зависимости силы тока, идущего через

ре­зистор, от сопротивления резистора и напряжения на рези­сторе»

Цель работы: Исследовать зависимость силы тока, идущего через ре­зистор, от сопротивления резистора и напряжения на рези­сторе

Оборудование: источник тока, резистор , амперметр с пределом измерения 0,6 А, вольтметр с пределом измерения 3 В, реостат, ключ, соединительные провода.

Инструктаж по технике безопасности пройден: __________________(подпись)

Х од работы.

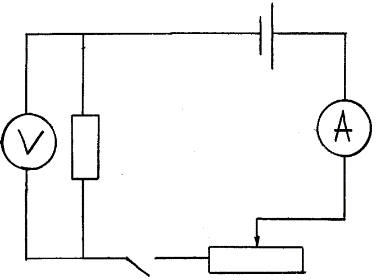

1. Соберите цепь, последовательно соединив источник питания, амперметр, спираль, реостат, ключ.

2. К концам исследуемого проводника присоедините вольтметр

3. С помощью реостата установите поочерёдно силу тока в цепи 0,3 А, 0,4 А и 0,5А и измерьте в каждом случае значения электрического напряжения между концами резистора.

4. Используя закон Ома, вычислите сопротивление проводника по данным каждого опыта:

1. Результаты измерений и вычислений занесите в таблицу:

1. Сделайте вывод. Зависит ли сила тока, идущего через резистор от сопротивления проводника? Как зависит сила тока, идущего через резистор от напряжения на нем?

_______________________________________________________________________________________________________________________________________________________________________________________________________________

1. По данным измерений постройте график зависимости силы тока в проводнике от напряжения на его концах. Как называется такая зависимость?

_____________________________________________________________________

U, В

0,1

0,2

0,3

0,4

0,5

0,6

I, А

4

3

2

0

1
