Газораспределительный механизм

ПМ.01. Техническое обслуживание и ремонт автотранспорта МДК 01.01 Устройство автомобилей

Тема : Газораспределительный механизм Занятие № 14

Назначение автомобиля?

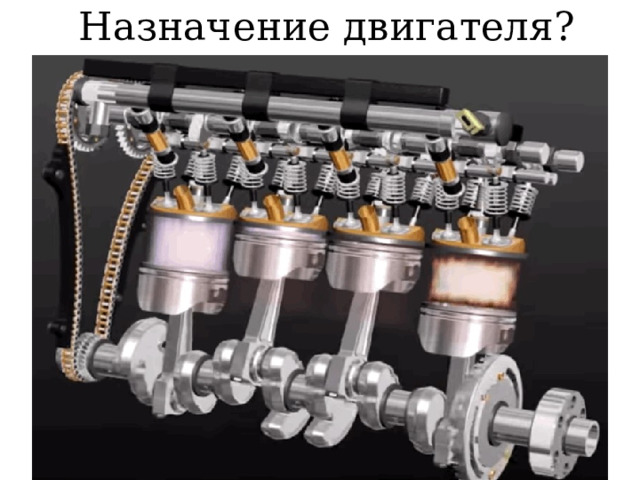

Назначение двигателя?

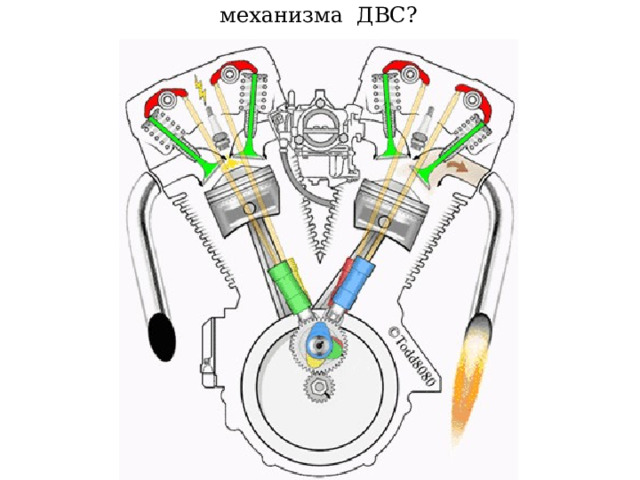

GIF - Назначение газораспределительного механизма ДВС?

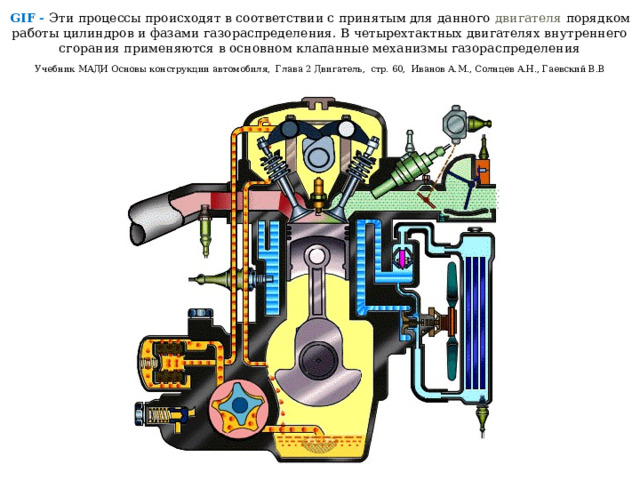

GIF - Эти процессы происходят в соответствии с принятым для данного двигателя порядком работы цилиндров и фазами газораспределения. В четырехтактных двигателях внутреннего сгорания применяются в основном клапанные механизмы газораспределения Учебник МАДИ Основы конструкции автомобиля, Глава 2 Двигатель, стр. 60, Иванов A.M., Солнцев А.Н., Гаевский В.В

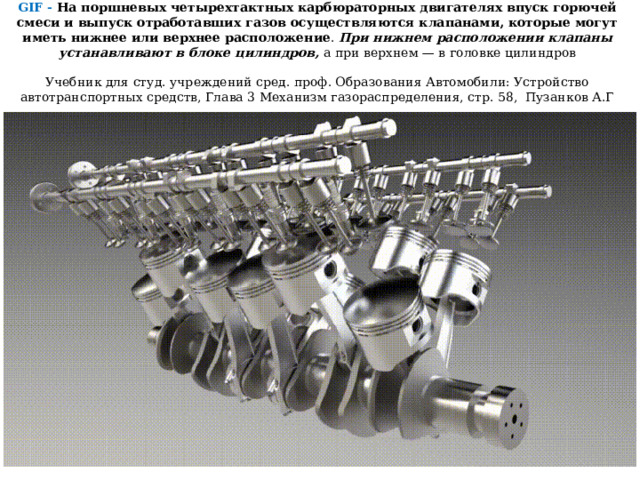

GIF - На поршневых четырехтактных карбюраторных двигателях впyск горючей смеси и выпуск отработавших газов осуществляются клапанами, которые могут иметь нижнее или верхнее расположение . При нижнем расположении клапаны устанавливают в блоке цилиндров, а при верхнем — в головке цилиндров Учебник для студ. учреждений сред. проф. Образования Автомобили: Устройство автотранспортных средств, Глава 3 Механизм газораспределения, стр. 58, Пузанков А.Г

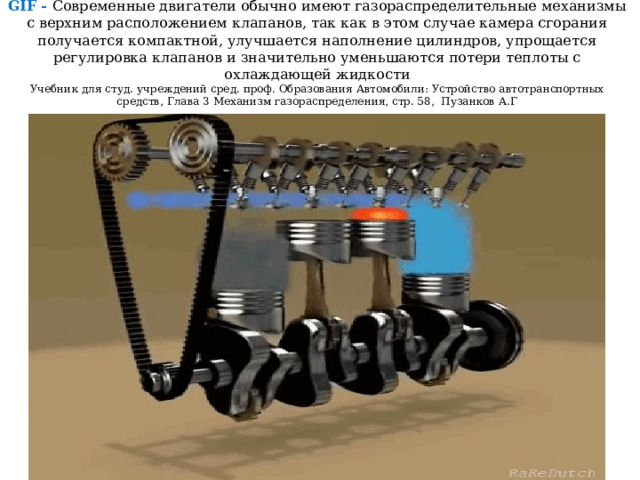

GIF - Современные двигатели обычно имеют газораспределительные механизмы с верхним расположением клапанов, так как в этом случае камера сгорания получается компактной, улучшается наполнение цилиндров, упрощается регулировка клапанов и значительно уменьшаются потери теплоты с охлаждающей жидкости Учебник для студ. учреждений сред. проф. Образования Автомобили: Устройство автотранспортных средств, Глава 3 Механизм газораспределения, стр. 58, Пузанков А.Г

Учебник для студ. учреждений сред. проф. Образования Автомобили: Устройство автотранспортных средств, Глава 3 Механизм газораспределения, стр. 58, Пузанков А.Г

В рядных двигателях с верхним расположением клапанов усилие от кулачка распределительного вала перелается толкателю , а от него — штанге . Штанга через регулировочный винт воздействует на короткое плечо коромысла, которое

поворачиваясь на оси , нажимает своим носком на стержень клапана . При этом пружина сжимается, а клапан перемещается вниз, отходит от седла, обеспечивая в зависимости от назнм чения клапана впуск горючей смеси или выпуск отработавших

газов. После того как выступ кулачка выйдет из-под толкателя , клапанный механизм возвращается в исходное положение noд воздействием пружины
