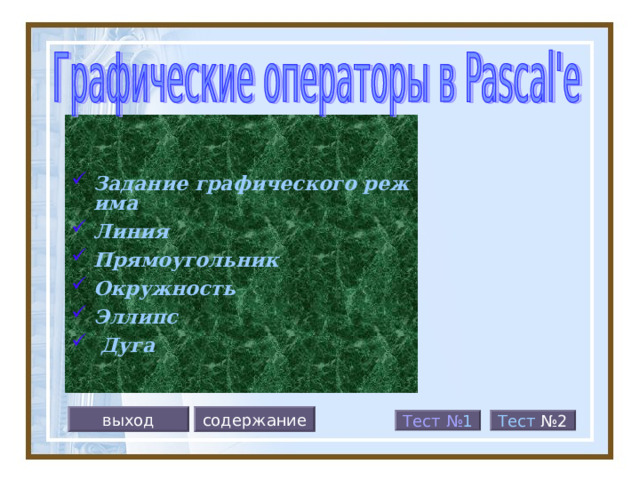

Графические операторы в Pascal'e

• Задание графического режима
• Линия
• Прямоугольник
• Окружность
• Эллипс
• Дуга

выход

содержание

Тест №2

Тест № 1

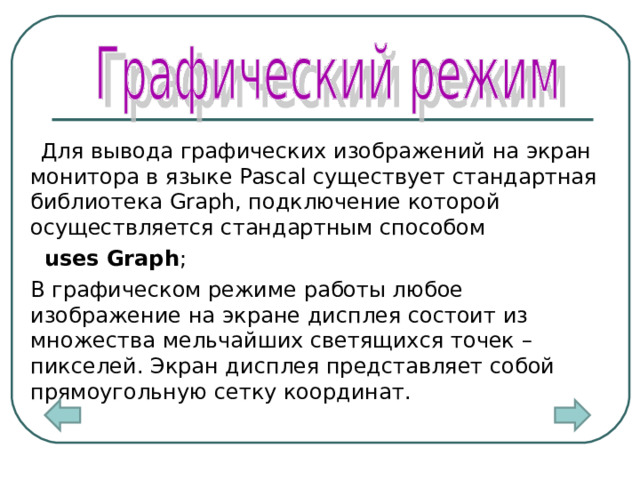

Для вывода графических изображений на экран монитора в языке Pascal существует стандартная библиотека Graph, подключение которой осуществляется стандартным способом

uses Graph ;

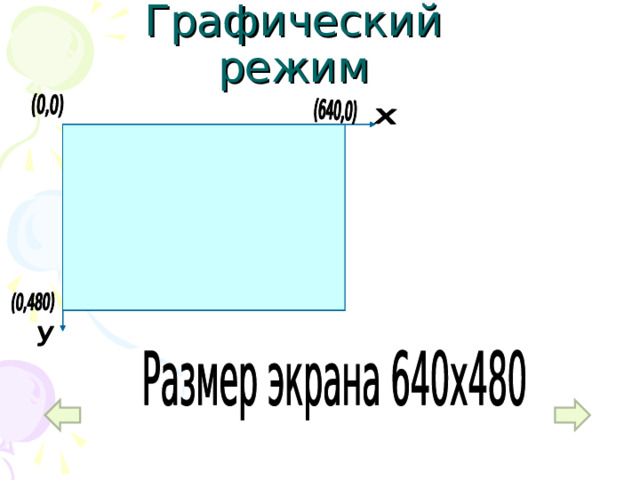

В графическом режиме работы любое изображение на экране дисплея состоит из множества мельчайших светящихся точек – пикселей. Экран дисплея представляет собой прямоугольную сетку координат.

Графический режим

4

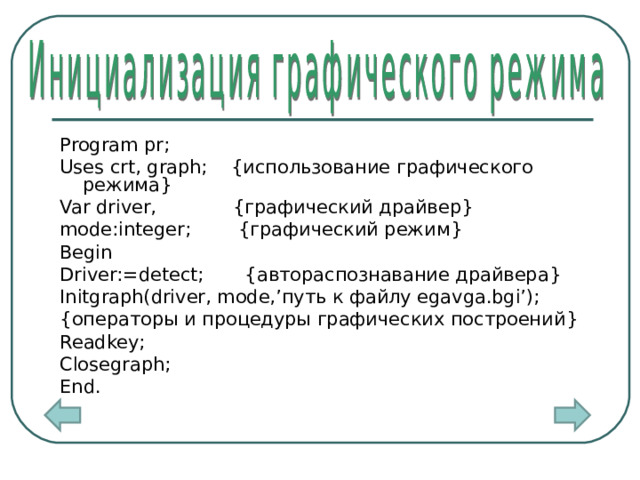

Program pr;

Uses crt, graph; { использование графического режима }

Var driver, { графический драйвер }

mode:integer; { графический режим }

Begin

Driver:=detect; { автораспознавание драйвера }

Initgraph(driver, mode,’ путь к файлу egavga.bgi’);

{ операторы и процедуры графических построений }

Readkey;

Closegraph;

End.

4

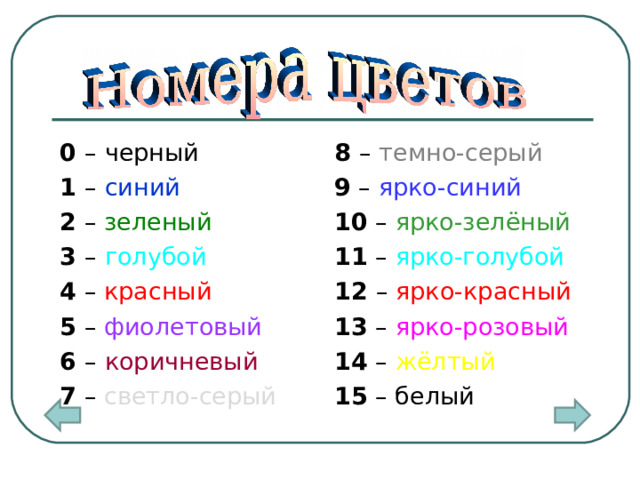

0 – черный

1 – синий

2 – зеленый

3 – голубой

4 – красный

5 – фиолетовый

6 – коричневый

7 – светло-серый

8 – темно-серый

9 – ярко-синий

10 – ярко-зелёный

11 – ярко-голубой

12 – ярко-красный

13 – ярко-розовый

14 – жёлтый

15 – белый

4

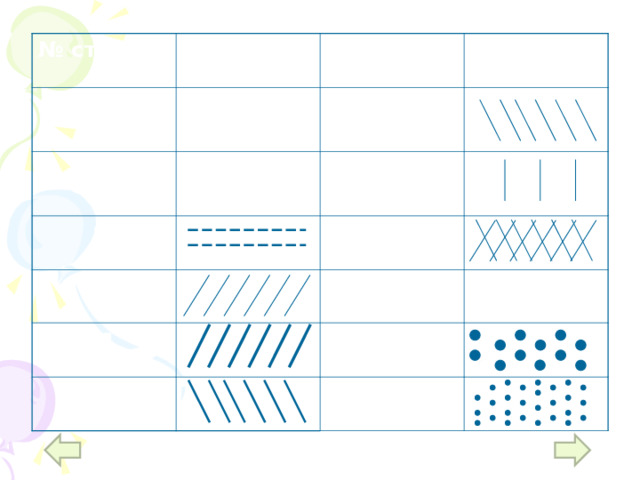

№ стиля

Вид стиля

заливки

0

№ стиля

1

Заполнение (закрашивает цветом фона)

Вид стиля

заливки

2

Заполнение текущим цветом

6

3

7

4

8

9

5

10

11

7

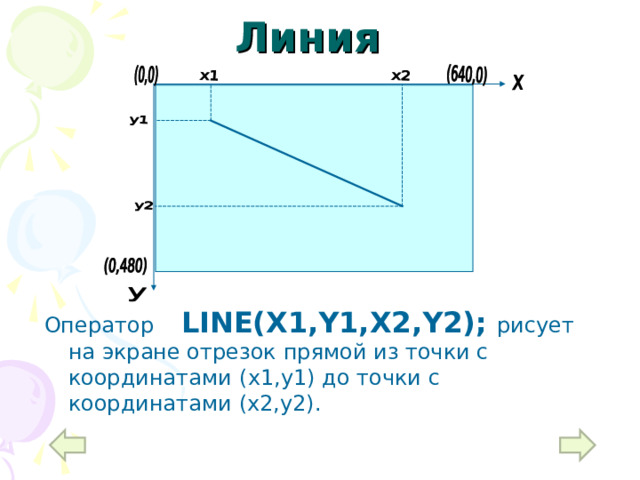

Линия

Оператор LINE(X1,Y1,X2,Y2); рисует на экране отрезок прямой из точки с координатами (x1,y1) до точки с координатами (x2,y2) .

8

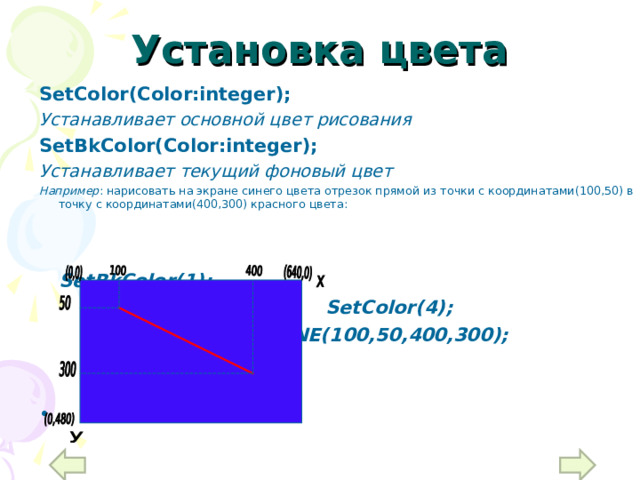

Установка цвета

SetColor(Color:integer);

Устанавливает основной цвет рисования

SetBkColor(Color:integer);

Устанавливает текущий фоновый цвет

Например : нарисовать на экране синего цвета отрезок прямой из точки с координатами(100,50) в точку с координатами(400,300) красного цвета:

SetBkColor( 1 );

SetColor( 4 );

LINE( 100 , 50 , 400,300 );

8

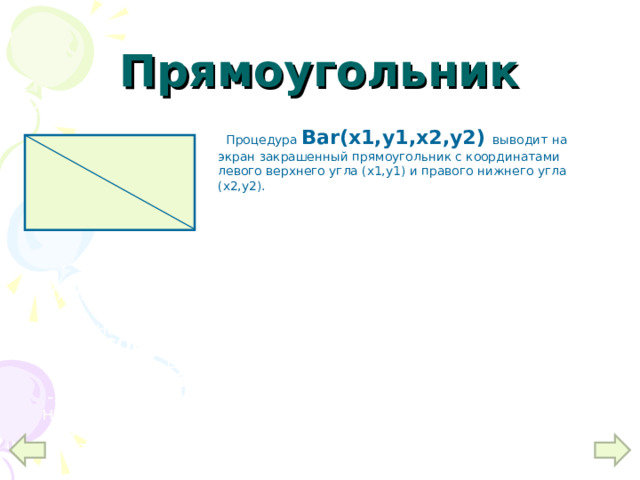

Прямоугольник

(х1,у1)

(х2,у2)

Процедура Bar(x1,y1,x2,y2) выводит на экран закрашенный прямоугольник с координатами левого верхнего угла (х1,у1) и правого нижнего угла (х2,у2).

Чтобы начертить закрашенную фигуры нужно:

-Установить цвет фигуры :

SETCOLOR ( № цвета) ;

-Установить цвет и стиль закраски :

SETFILLSTYLE ( № стиля, № цвета) ;

-Нарисовать фигуру : { название фигуры } ( данные нужные для закраски) ;

-Закрасить фигуру : FLOODFILL (x,y, № цвета границы) ;

Где x,y – координаты точки в замкутой области.

10

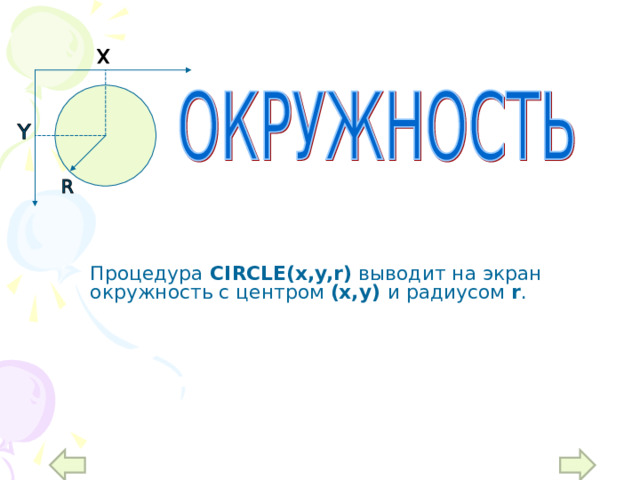

Процедура CIRCLE(x,y,r) выводит на экран окружность с центром (х,у) и радиусом r .

11

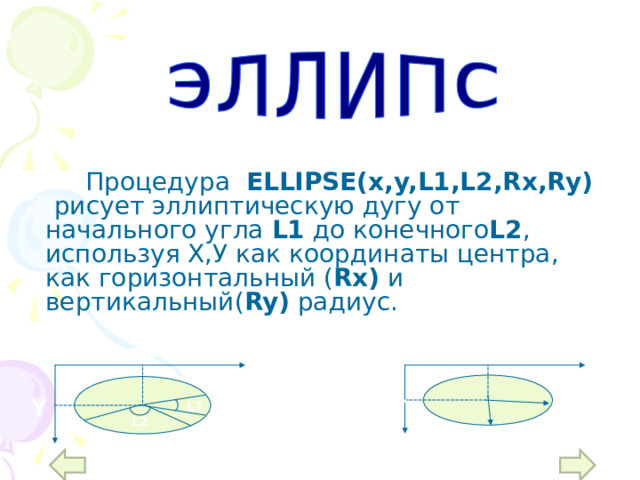

Процедура ELLIPSE(x,y,L1,L2,Rx,Ry) рисует эллиптическую дугу от начального угла L1 до конечного L2 , используя Х,У как координаты центра, как горизонтальный ( Rx ) и вертикальный( Ry ) радиус.

х

х

Y

Rx

Y

L1

L2

Ry

12

х

L2

L1

у

r

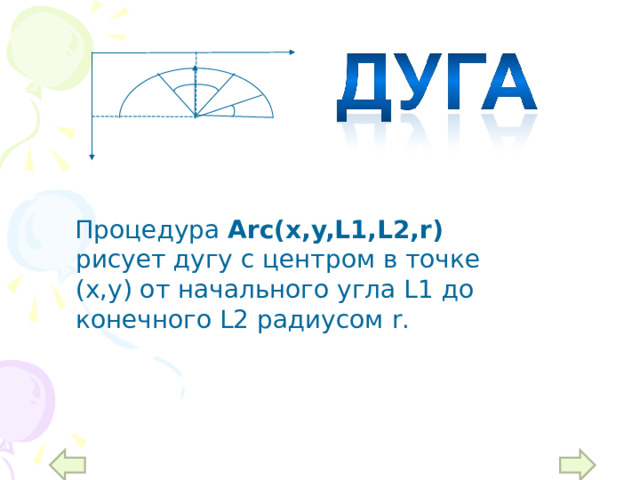

Процедура Arc(x,y,L1,L2,r) рисует дугу с центром в точке (х,у) от начального угла L1 до конечного L2 радиусом r .

400 конец " width="640"

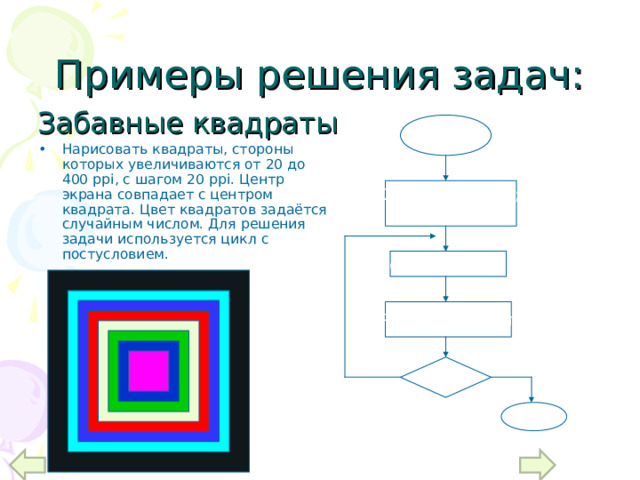

Примеры решения задач:

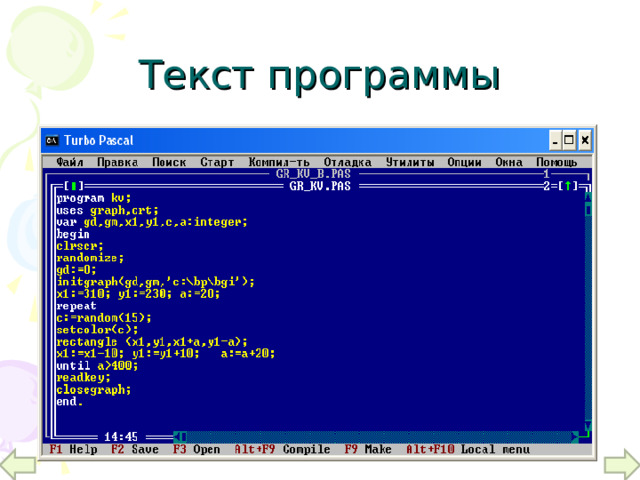

Забавные квадраты

начало

• Нарисовать квадраты, стороны которых увеличиваются от 20 до 400 ppi , с шагом 20 ppi . Центр экрана совпадает с центром квадрата. Цвет квадратов задаётся случайным числом. Для решения задачи используется цикл с постусловием.

Х1=310; у1=230;

а=20

c = random(15)

Рисуем квадрат

А 400

конец

Текст программы

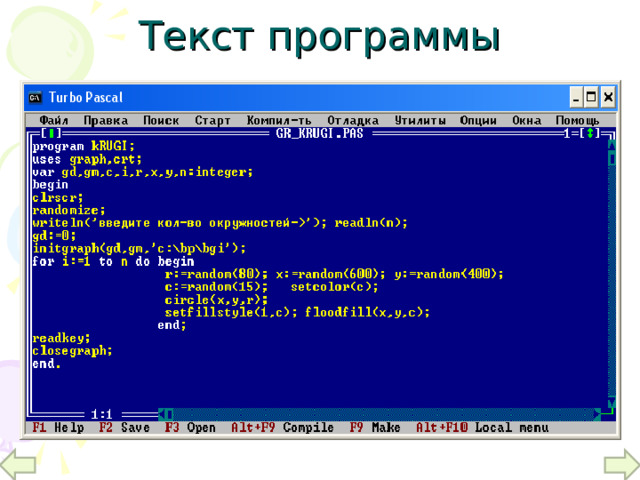

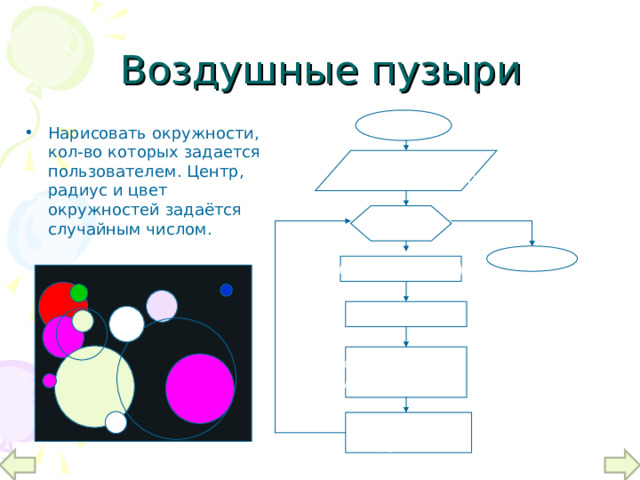

Воздушные пузыри

Начало

• Нарисовать окружности, кол-во которых задается пользователем. Центр, радиус и цвет окружностей задаётся случайным числом.

Ввод кол-ва

Окружностей ( n)

i:=1 to n

конец

C:=random(15)

r:=random(80)

x:=random(600)

y:=random(400)

Рисуем

окружность

Текст программы

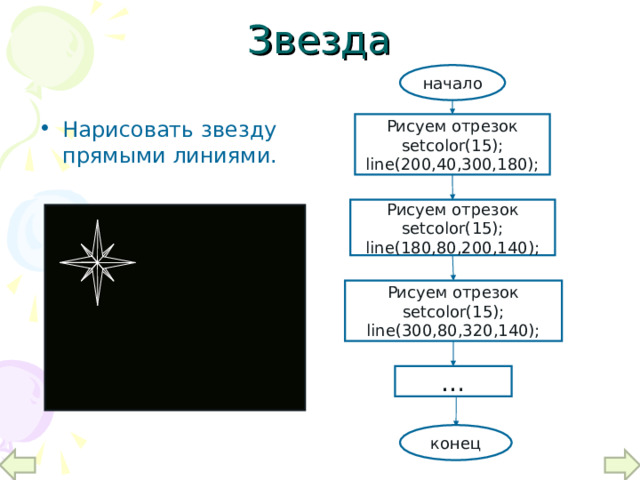

Звезда

начало

• Нарисовать звезду прямыми линиями.

Рисуем отрезок

setcolor(15);

line(200,40,300,180);

Рисуем отрезок

setcolor(15);

line(180,80,200,140);

Рисуем отрезок

setcolor(15);

line(300,80,320,140);

…

конец

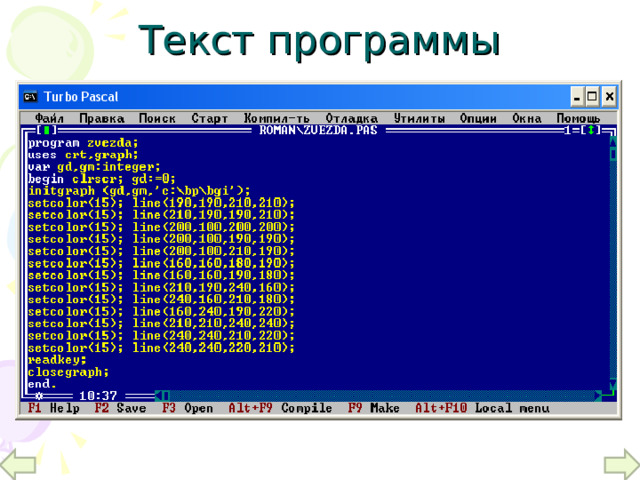

Текст программы

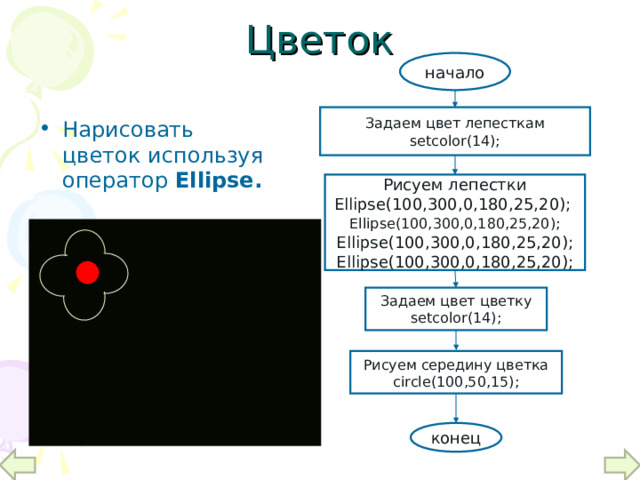

Цветок

начало

Задаем цвет лепесткам

setcolor(1 4 );

• Нарисовать цветок используя оператор Ellipse.

Рисуем лепестки

Ellipse(100,300,0,180,25,20);

Ellipse(100,300,0,180,25,20); Ellipse(100,300,0,180,25,20); Ellipse(100,300,0,180,25,20);

Задаем цвет цветку

setcolor(1 4 );

Рисуем середину цветка circle(100,50,15);

конец

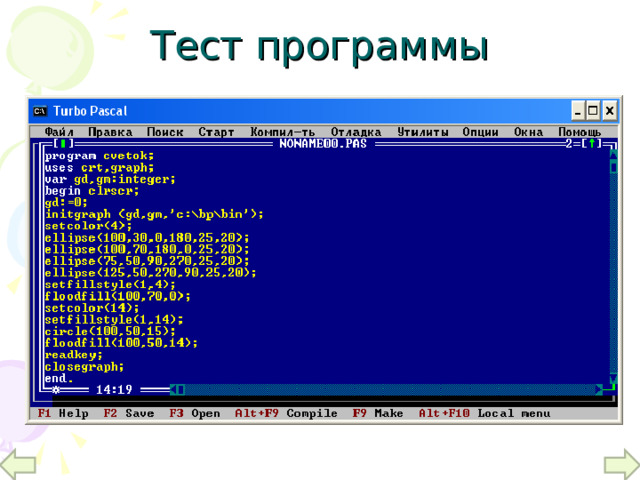

Тест программы

20

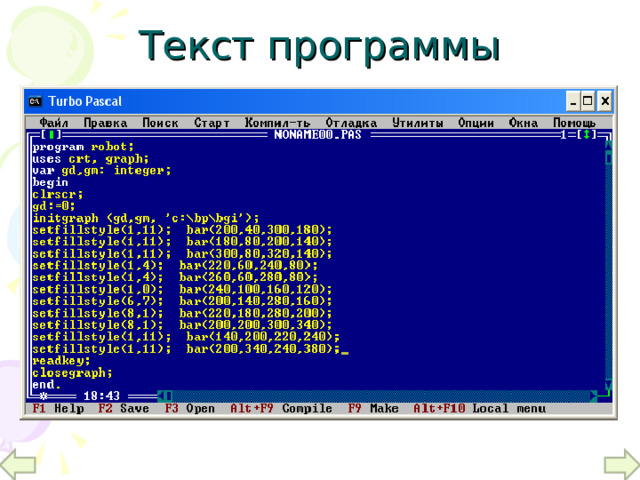

Робот

начало

• Нарисовать робота из разноцветных прямоугольников.

Рисуем туловище:

setfillStyle(1,11);

Bar(200,40,300,180);

Рисуем голову

setfillStyle(1, 15 );

Bar(180,80,200,140);

Рисуем глаз

setfillStyle(1, 14 );

Bar(300,80,320,140);

…

конец

Текст программы

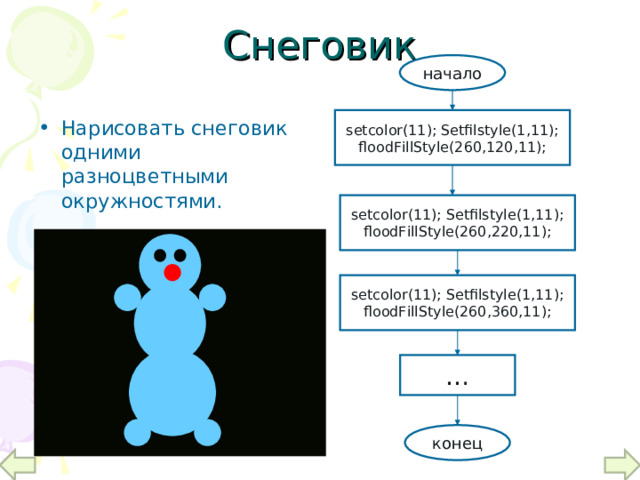

Снеговик

начало

setcolor(1 1 ); Setfilstyle(1,11);

floodFillStyle(260,120,11);

• Нарисовать снеговик одними разноцветными окружностями.

setcolor(1 1 ); Setfilstyle(1,11);

floodFillStyle(260,220,11);

setcolor(1 1 ); Setfilstyle(1,11);

floodFillStyle(260,360,11);

…

конец

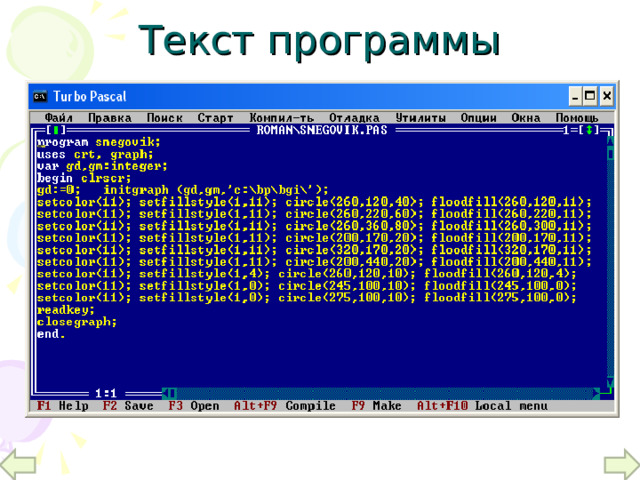

Текст программы

Колобок

начало

• Нарисовать колобка одними разноцветными эллипсами.

Рисуем овал колобка

Рисуем левый глаз

Рисуем правый глаз

Рисуем нос

Рисуем рот

конец

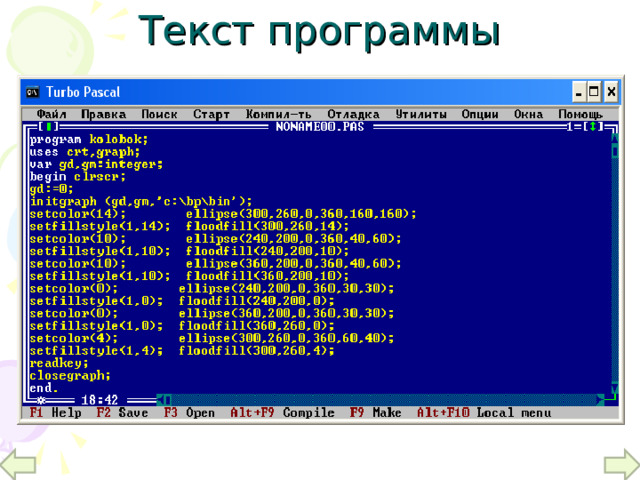

Текст программы

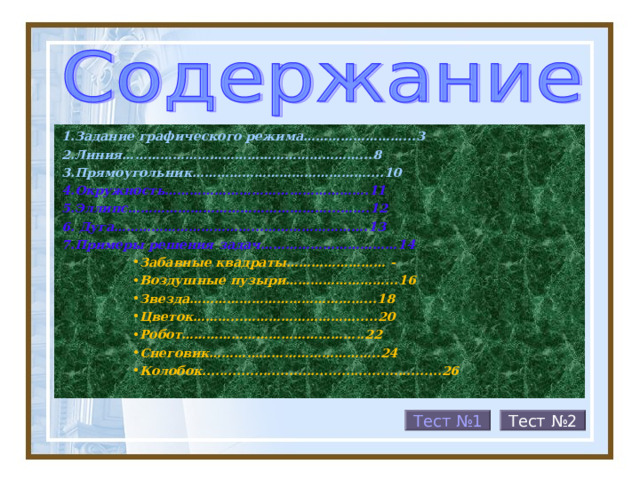

1.Задание графического режима……………………...3
