Графические возможности PascalABC

Графические возможности PASCAL ABC

Учитель МБОУ СОШ №48 Тучина Е.В

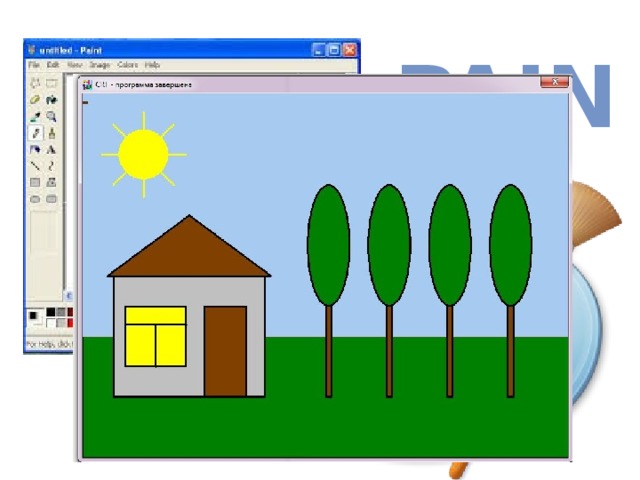

PAINT

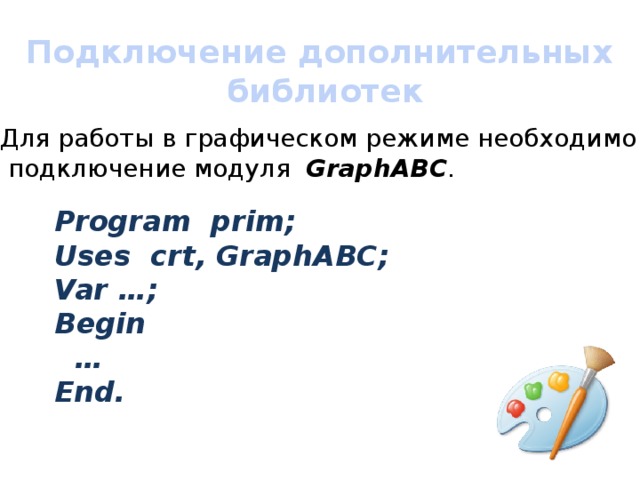

Подключение дополнительных

библиотек

Для работы в графическом режиме необходимо подключение модуля GraphABC .

Program prim;

Uses crt, GraphABC;

Var …;

Begin

…

End.

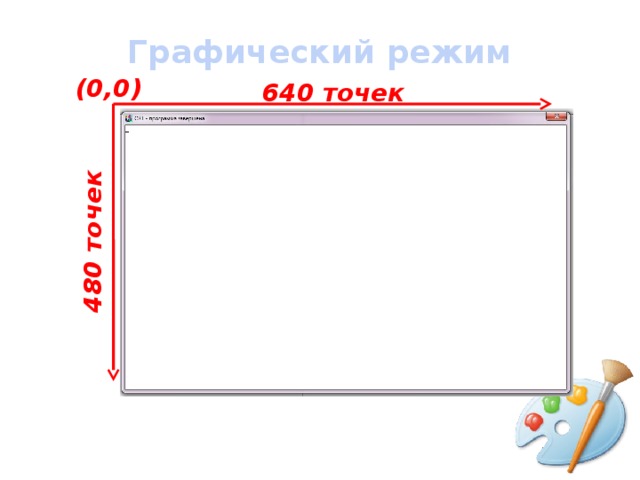

Графический режим

(0,0)

640 точек

480 точек

Управление экраном

SetWindowWidth(w) - устанавливает ширину

графического окна

SetWindowHeight(h) - устанавливает высоту

графического окна

SetWindowSize(w,h) – устанавливает ширину и высоту графического окна

Program prim;

uses crt, graphABC;

begin

SetWindowWidth(800);

SetWindowHeight(600);

end.

Очистка графического окна

ClearWindow - очистка графического окна белым цветом

ClearWindow(color) - очистка графического окна указанным цветом

Program prim;

uses crt, graphABC;

begin

SetWindowWidth(800);

SetWindowHeight(600);

clearWindow(clSkyBlue);

end.

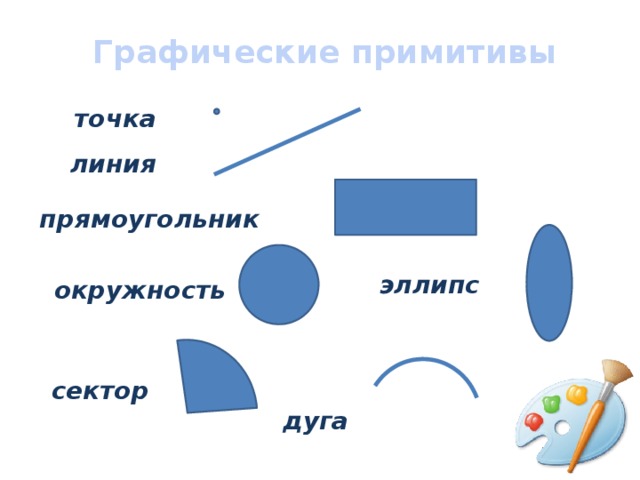

Графические примитивы

точка

линия

прямоугольник

эллипс

окружность

сектор

дуга

Линии

Line(x1,y1,x2,y2) - рисует отрезок с началом в точке (х1,у1) и концом в точке (х2,у2)

(X2;Y2)

(X1;Y1)

(X;Y)

LineTo(x,y) - рисует отрезок от текущего положения пера до точки с координатами х,у

Линии

SetPenColor(color) - устанавливает цвет пера

SetPenWidth(n) - устанавливает ширину пера, равную n пикселям

Program prim;

uses crt, graphABC;

var x,j,i:integer;

begin

SetPenWidth(3);

SetPenColor(clred);

Line(30,100,600,500)

end.

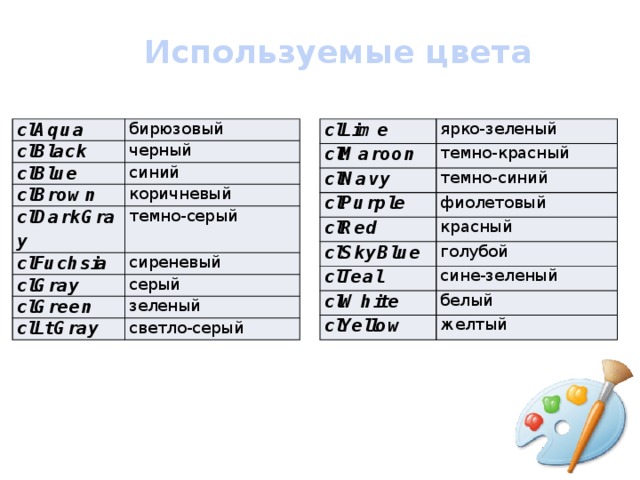

Используемые цвета

clAqua

clLime

бирюзовый

clBlack

clMaroon

ярко-зеленый

черный

темно-красный

clBlue

clNavy

синий

clBrown

clPurple

темно-синий

фиолетовый

коричневый

clRed

clDarkGray

clSkyBlue

красный

clFuchsia

темно-серый

голубой

сиреневый

clTeal

clGray

сине-зеленый

clWhite

clGreen

серый

белый

зеленый

clYellow

clLtGray

желтый

светло-серый

Прямоугольник

Rectangle(x1,y1,x2,y2) - рисует прямоугольник,

заданный координатами вершин

X1,Y1

X2,Y2

FloodFill(x,y,color) - заливает область от точки с координатами х,у до границы цветом color

Нарисуем землю

Program prim;

uses crt, graphABC;

begin

SetWindowWidth(800);

SetWindowHeight(600);

clearWindow(clSkyBlue);

Rectangle(0,400,1000,600);

FloodFill(10,450,clgreen);

end.

Нарисуем домик

{домик}

SetPenWidth(3);

Rectangle(50,300,300,500);

FloodFill(60,450,clLtGray);

{крыша}

Line(40,300,175,200);

LineTo(310,300);

LineTo(40,300);

FloodFill(175,250,clBrown);

{окно}

Rectangle(70,350,170,450);

FloodFill(75,400,clYellow);

Line(70,380,170,380);

Line(120,380,120,450);

{дверь}

Rectangle(200,350,270,500);

FloodFill(250,450,clBrown);

Окружность

Circle(x,y,r) - рисует окружность с центром в точке (х,у)

и радиусом r

r

(X,Y)

Эллипс

Ellipse(x1,y1,x2,y2) - рисует эллипс, вокруг которого

описан прямоугольник с заданными координатами

X1,Y1

X1,Y1

X2,Y2

X2,Y2

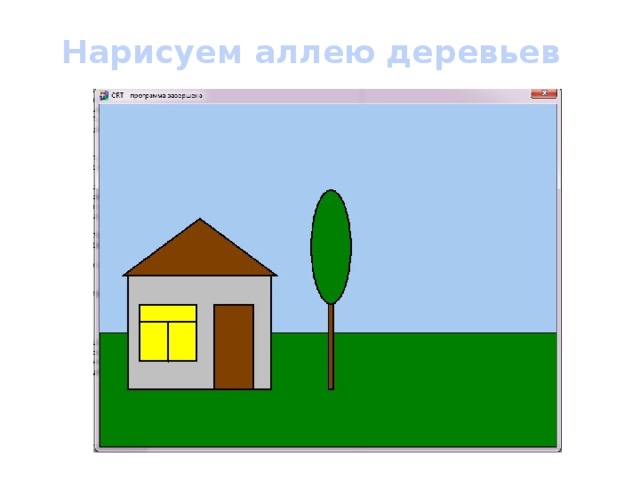

Нарисуем аллею деревьев

x:=400;

Rectangle(x,300,x+10,500);

FloodFill(x+3,350,clBrown);

Ellipse(x-30,150,x+40,350);

FloodFill(x,200,clgreen);

Нарисуем аллею деревьев

x:=400;

for j:=1 to 4 do

begin

Rectangle(x,300,x+10,500);

FloodFill(x+3,350,clBrown);

Ellipse(x-30,150,x+40,350);

FloodFill(x,200,clgreen);

x:=x+100;

end;

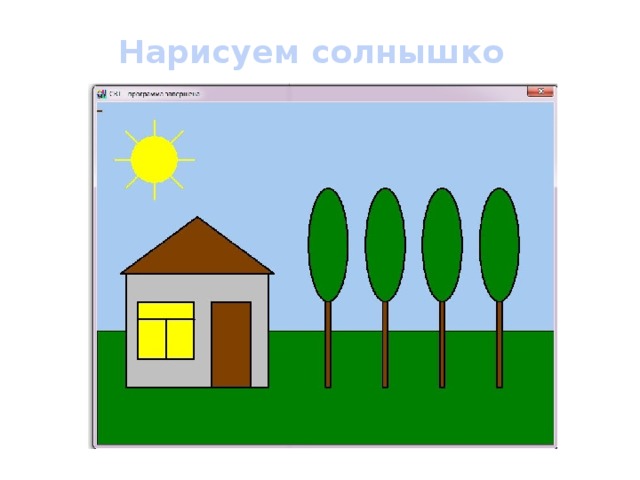

Нарисуем солнышко

{солнышко}

SetPenColor(clYellow);

Line(30,100,170,100);

Line(100,30,100,170);

Line(50,50,150,150);

Line(50,150,150,50);

Circle(100,100,40);

FloodFill(100,100,clYellow);

Спасибо за внимание!

Program prim;

uses crt, graphABC;

var x,j:integer;

begin

SetWindowWidth(800);

SetWindowHeight(600);

clearWindow(clSkyBlue);

Rectangle(0,400,1000,600);

FloodFill(10,450,clgreen);

{домик}

SetPenWidth(3);

Rectangle(50,300,300,500);

FloodFill(60,450,clLtGray);

{окно}

Rectangle(70,350,170,450);

FloodFill(75,400,clYellow);

Line(70,380,170,380);

Line(120,380,120,450);

{дверь}

Rectangle(200,350,270,500);

FloodFill(250,450,clBrown);

{крыша}

Line(40,300,175,200);

LineTo(310,300);

LineTo(40,300);

FloodFill(175,250,clBrown);

{аллея деревьев}

x:=400;

for j:=1 to 4 do

begin

Rectangle(x,300,x+10,500);

FloodFill(x+3,350,clBrown);

Ellipse(x-30,150,x+40,350);

FloodFill(x,200,clgreen);

x:=x+100;

end;

{солнышко}

SetPenColor(clYellow);

Line(30,100,170,100);

Line(100,30,100,170);

Line(50,50,150,150);

Line(50,150,150,50);

Circle(100,100,40);

FloodFill(100,100,clYellow);

end.
