Графика на языке программирования Паскаль

Pascal Модуль GraphABC

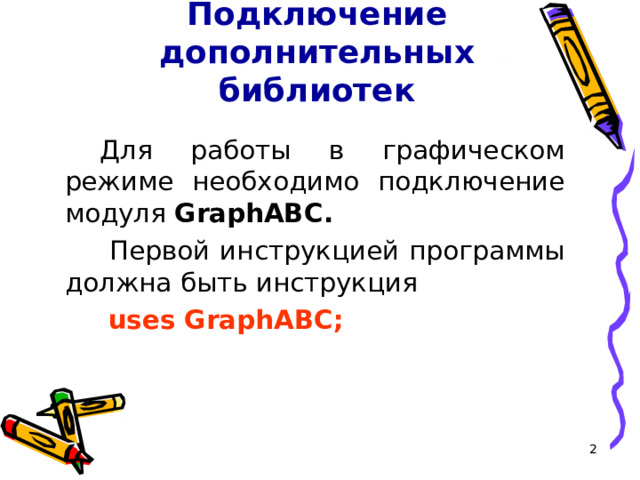

Подключение дополнительных библиотек

Для работы в графическом режиме необходимо подключение модуля GraphABC .

Первой инструкцией программы должна быть инструкция

uses GraphABC;

400 точек

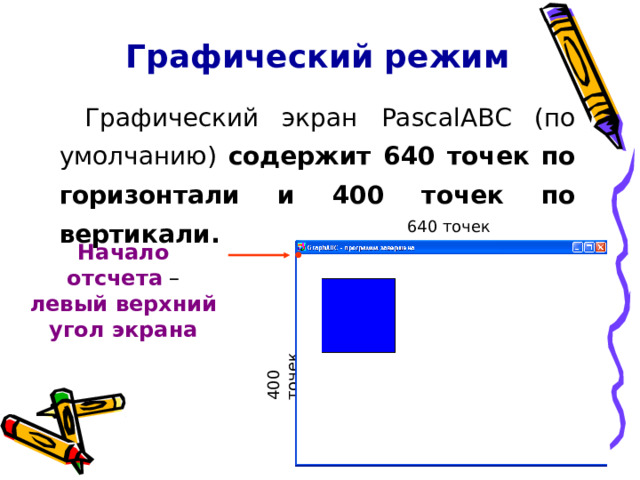

Графический режим

Графический экран Pas с alABC (по умолчанию) содержит 64 0 точек по горизонтали и 4 00 точек по вертикали.

6 4 0 точек

Начало отсчета – левый верхний угол экрана

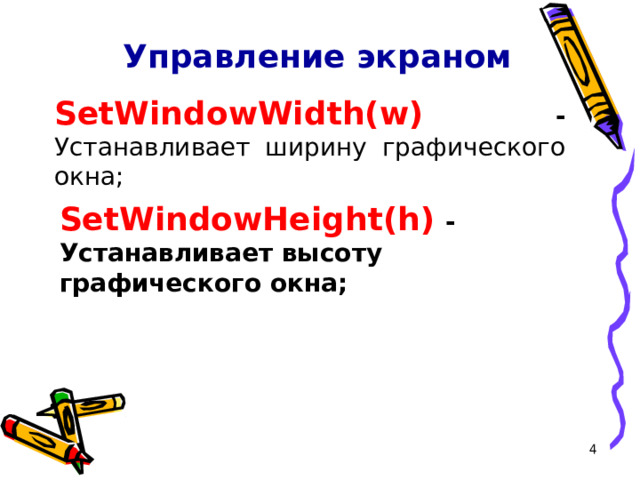

Управление экраном

SetWindowWidth(w) - Устанавливает ширину графического окна;

SetWindowHeight(h) - Устанавливает высоту графического окна;

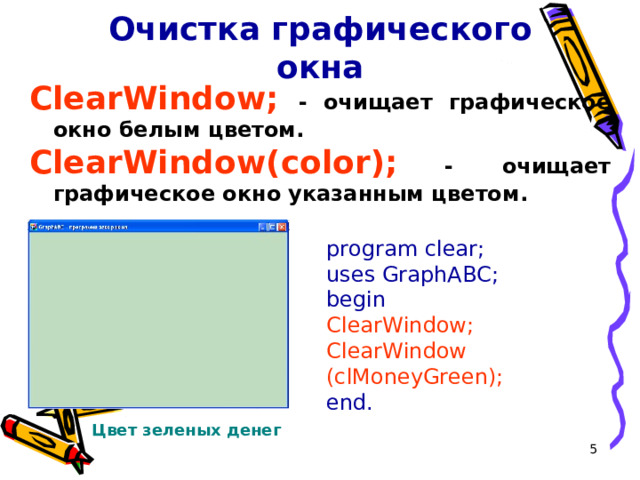

Очистка графического окна

ClearWindow; - очищает графическое окно белым цветом.

ClearWindow( color ); - очищает графическое окно указанным цветом .

program clear;

uses GraphABC;

begin

ClearWindow ;

ClearWindow (cl MoneyGreen );

end.

Цвет зеленых денег

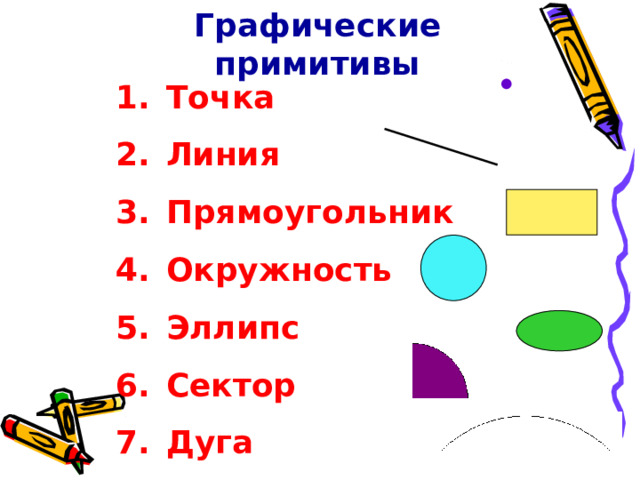

Графические примитивы

• Точка
• Линия
• Прямоугольник
• Окружность
• Эллипс
• Сектор
• Дуга

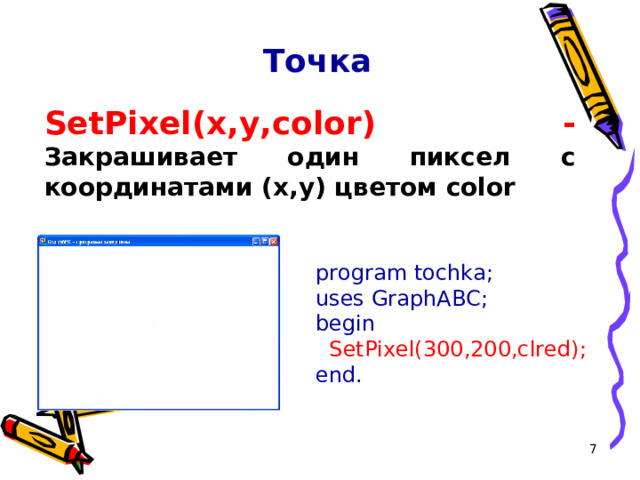

Точка

SetPixel(x,y,color ) - Закрашивает один пиксел с координатами (x,y) цветом color

program tochka ;

uses GraphABC;

begin

SetPixel(300,200,clred);

end.

Линии

LineTo(x,y ) - рисует отрезок от текущего положения пера до точки (x,y); координаты пера при этом также становятся равными (x,y).

Program liniay;

uses GraphABC;

begin Line To (300,200);

end.

x,y

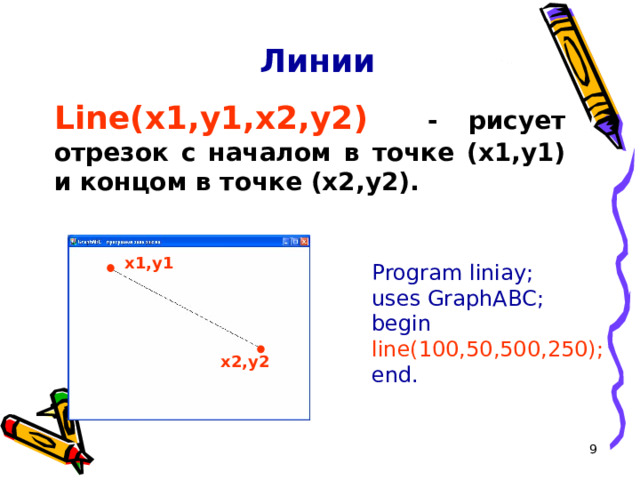

Линии

Line(x1,y1,x2,y2 ) - рисует отрезок с началом в точке (x1,y1) и концом в точке (x2,y2).

x1,y1

Program liniay;

uses GraphABC;

begin

line(100,50,500,250) ;

end.

x2,y2

8

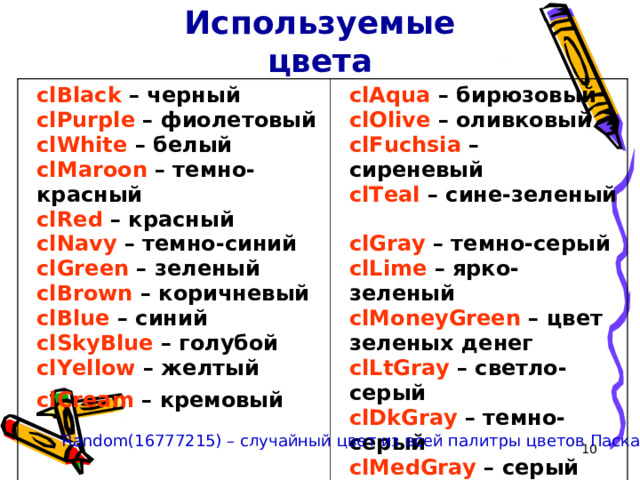

Используемые цвета

clBlack – черный clPurple – фиолетовый clWhite – белый clMaroon – темно-красный clRed – красный clNavy – темно-синий clGreen – зеленый clBrown – коричневый clBlue – синий clSkyBlue – голубой clYellow – желтый clCream – кремовый

clAqua – бирюзовый clOlive – оливковый clFuchsia – сиреневый clTeal – сине-зеленый clGray – темно-серый clLime – ярко-зеленый clMoneyGreen – цвет зеленых денег clLtGray – светло-серый clDkGray – темно-серый clMedGray – серый clSilver – серебряный

Random(16777215) – случайный цвет из всей палитры цветов Паскаля

9

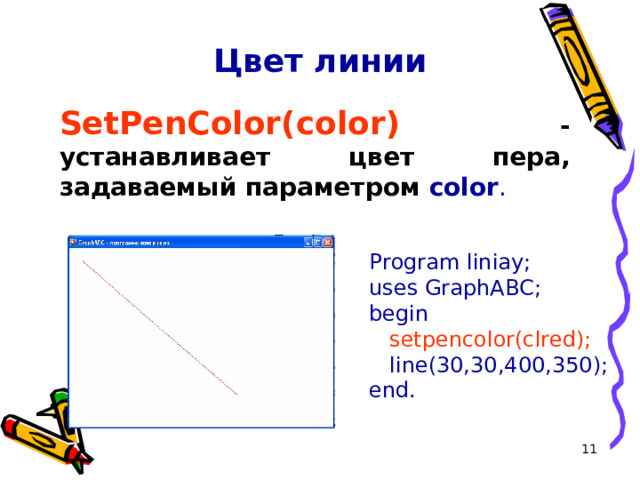

Цвет линии

SetPenColor(color ) - устанавливает цвет пера, задаваемый параметром color .

Program liniay;

uses GraphABC;

begin

setpencolor(clred);

line( 30,30 , 400 , 350 );

end.

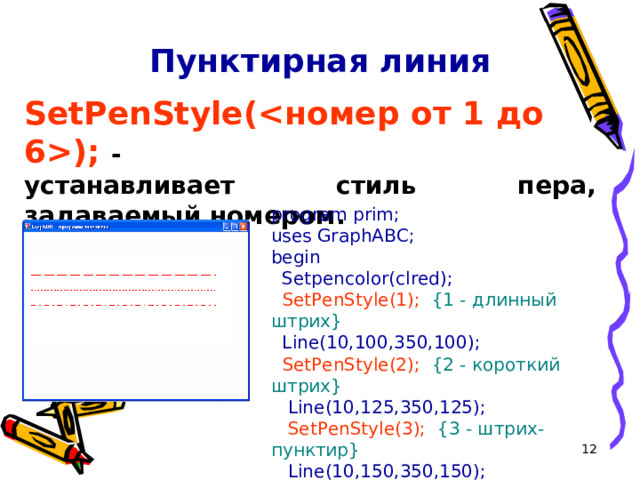

Пунктирная линия

SetPenStyle(); -

устанавливает стиль пера, задаваемый номером.

program prim;

uses GraphABC;

begin

S etpencolor(clred);

SetPenStyle(1); {1 - длинный штрих}

Line(10,100,350,100);

SetPenStyle(2); {2 - короткий штрих}

Line(10,125,350,125);

SetPenStyle(3); {3 - штрих-пунктир}

Line(10,150,350,150);

end.

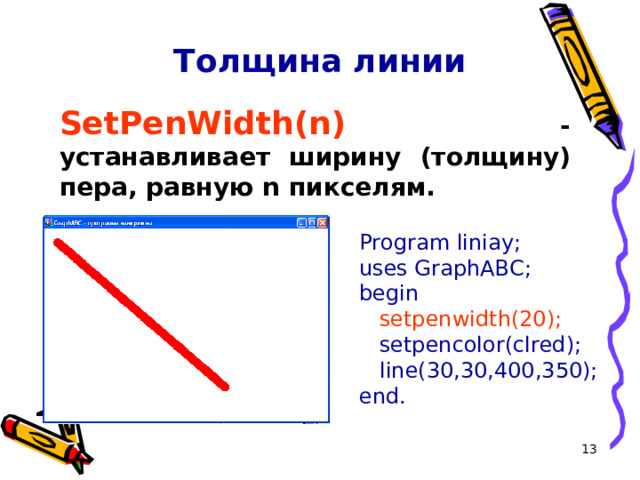

Толщина линии

SetPenWidth(n ) - устанавливает ширину ( толщину ) пера, равную n пикселям.

Program liniay;

uses GraphABC;

begin

setpenwidth(20);

setpencolor(clred);

line( 30,30 , 400 , 350 );

end.

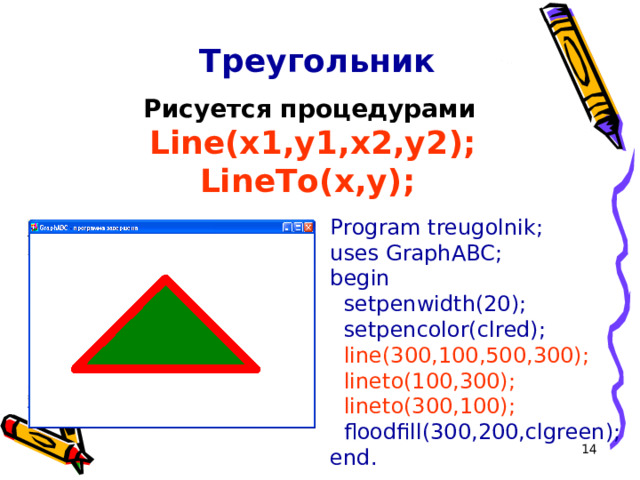

Треугольник

Рисуется процедурами

Line(x1,y1,x2,y2 ) ; LineTo(x,y );

Program treugolnik;

uses GraphABC;

begin

setpenwidth(20);

setpencolor(clred);

line(300,100,500,300);

lineto(100,300);

lineto(300,100);

floodfill(300,200,clgreen);

end.

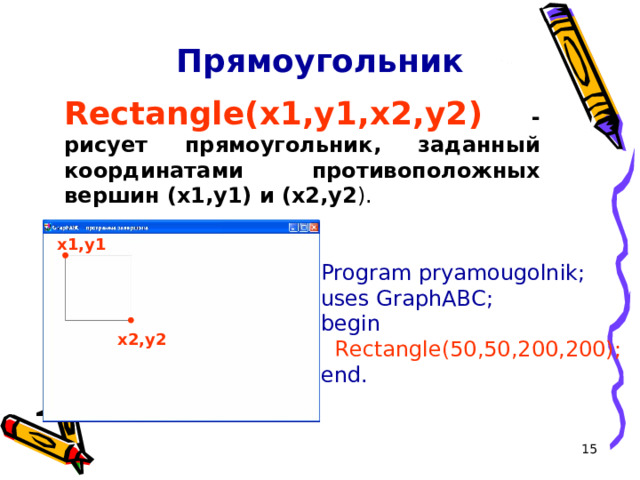

Прямоугольник

Rectangle(x1,y1,x2,y2 ) - рисует прямоугольник, заданный координатами противоположных вершин (x1,y1) и (x2,y2 ).

x1,y1

Program pryamougolnik;

uses GraphABC;

begin

Rectangle(50,50,200,200);

end.

x2,y2

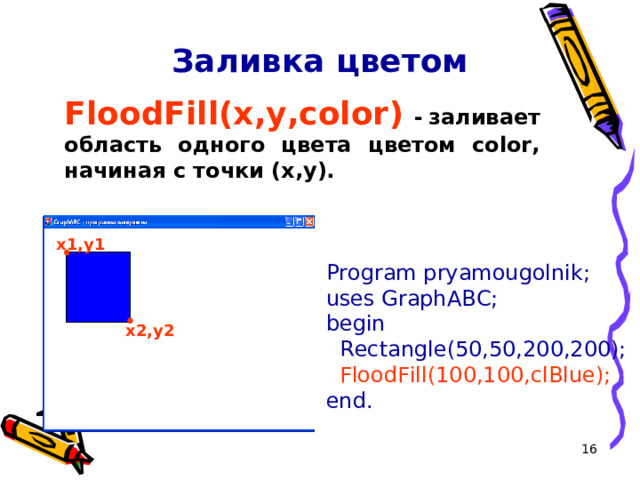

Заливка цветом

FloodFill(x,y,color ) - заливает область одного цвета цветом color, начиная с точки (x,y).

x1,y1

Program pryamougolnik;

uses GraphABC;

begin

Rectangle(50,50,200,200);

FloodFill(100,100,clBlue);

end.

x2,y2

15

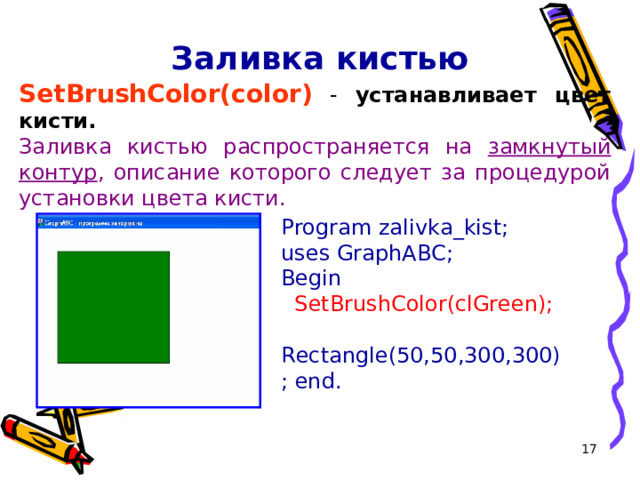

Заливка кистью

SetBrushColor( color ) - устанавливает цвет кисти.

Заливка кистью распространяется на замкнутый контур , описание которого следует за процедурой установки цвета кисти.

Program zalivka _kist ;

uses GraphABC;

Begin

SetBrushColor(cl Green );

Rectangle(50,50,300,300); end.

16

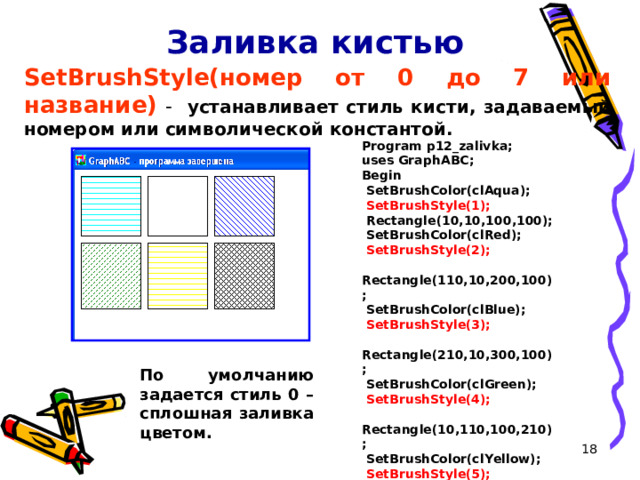

Заливка кистью

SetBrushStyle(номер от 0 до 7 или название) - устанавливает стиль кисти, задаваемый номером или символической константой.

Program p12_zalivka;

uses GraphABC;

Begin

SetBrushColor(clAqua);

SetBrushStyle(1);

Rectangle(10,10,100,100);

SetBrushColor(clRed);

SetBrushStyle(2);

Rectangle(110,10,200,100);

SetBrushColor(clBlue);

SetBrushStyle(3);

Rectangle(210,10,300,100);

SetBrushColor(clGreen);

SetBrushStyle(4);

Rectangle(10,110,100,210);

SetBrushColor(clYellow);

SetBrushStyle(5);

Rectangle(110,110,200,210);

SetBrushColor(clBlack);

SetBrushStyle(6);

Rectangle(210,110,300,210);

end.

По умолчанию задается стиль 0 – сплошная заливка цветом.

16

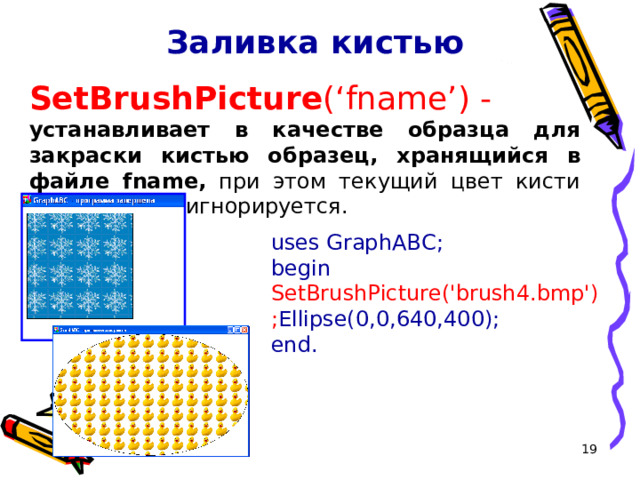

Заливка кистью

SetBrushPicture ( ‘ fname ’ ) -

устанавливает в качестве образца для закраски кистью образец, хранящийся в файле fname, при этом текущий цвет кисти при закраске игнорируется.

uses GraphABC;

begin SetBrushPicture('brush4.bmp'); Ellipse(0,0, 640 , 400 );

end.

16

Цвет и толщина контура

Задаются процедурами SetPenWidth(w ) ; SetPenColor(color ) ;

Program pryamougolnik;

uses GraphABC;

begin

SetPenColor(clred);

SetPenWidth(20);

Rectangle(50,50,200,200);

FloodFill(100,100,clBlue);

end.

16

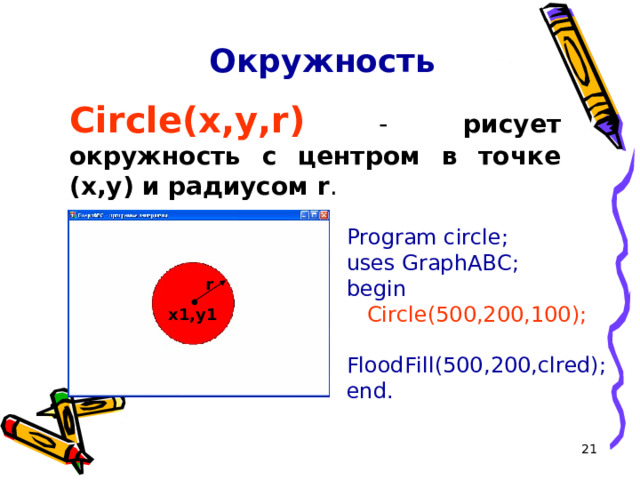

Окружность

Circle(x,y,r ) - рисует окружность с центром в точке (x,y) и радиусом r .

Program circle;

uses GraphABC;

begin

Circle( 5 00,200,100);

FloodFill( 500 , 200 ,clred);

end.

r

x1,y1

16

Эллипс

Ellipse(x1,y1,x2,y2 ) - рисует эллипс, заданный своим описанным прямоугольником с координатами противоположных вершин (x1,y1) и (x2,y2).

x1,y1

Program oval;

uses GraphABC;

begin

Ellipse(50,50,200,350);

FloodFill(50+100,50+100,clred);

Ellipse(250,150,550,300);

FloodFill(250+100,150+100,clBlue);

end.

x1,y1

x 2 ,y 2

x 2 ,y 2

16

Дуга окружности

Arc(x,y,r,a1,a2 ) - Рисует дугу окружности с центром в точке (x,y) и радиусом r, заключенной между двумя лучами, образующими углы a1 и a2 с осью OX (a1 и a2 – вещественные, задаются в градусах и отсчитываются против часовой стрелки).

Program duga;

uses GraphABC;

Begin

SetPenWidth(10);

Arc(300,2 5 0,150,45,135);

end.

r

x,y

16

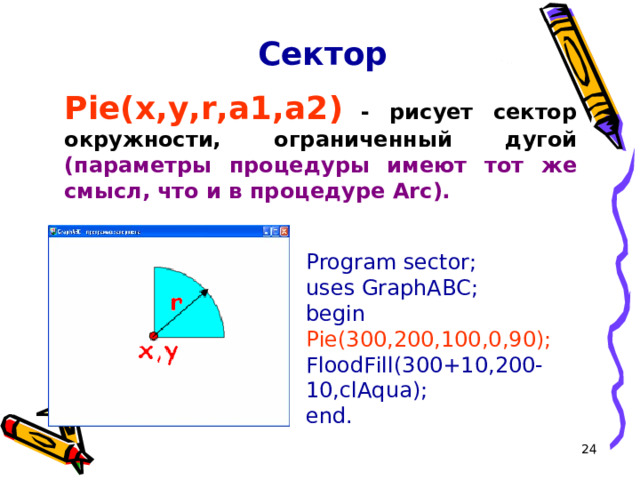

Сектор

Pie(x,y,r,a1,a2 ) - рисует сектор окружности, ограниченный дугой (параметры процедуры имеют тот же смысл, что и в процедуре Arc).

Program sector;

uses GraphABC;

begin

Pie(300,200,100,0,90);

FloodFill( 300 +10, 200 -10,clAqua);

end.

16

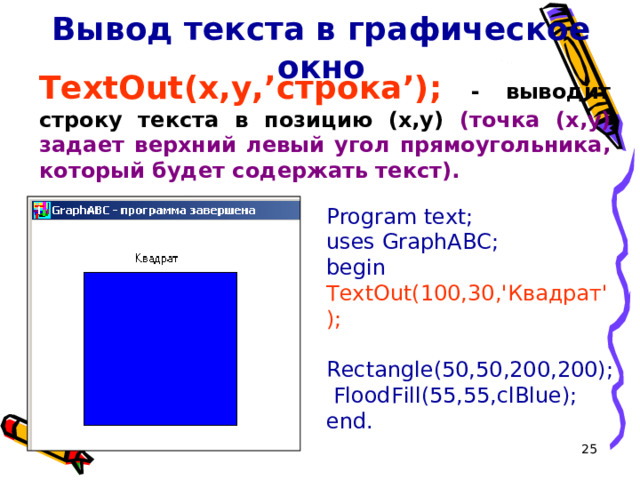

Вывод текста в графическое окно

TextOut(x,y, ’ строка ’ ); - выводит строку текста в позицию (x,y) (точка (x,y) задает верхний левый угол прямоугольника, который будет содержать текст).

Program text;

uses GraphABC;

begin

TextOut(100,30,'Квадрат');

Rectangle(50,50,200,200);

FloodFill(55,55,clBlue);

end.

16

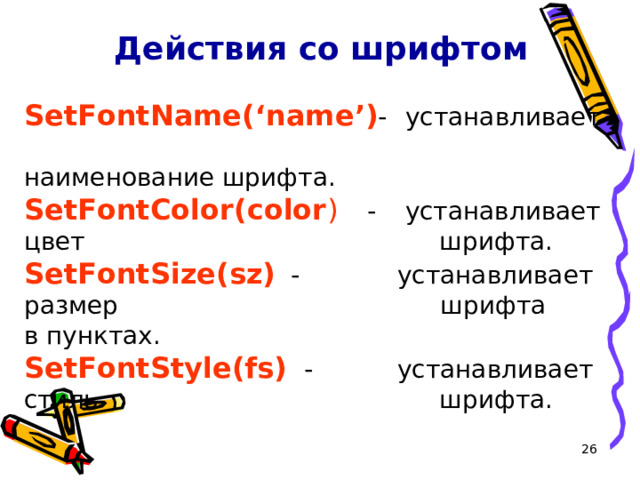

Действия со шрифтом

SetFontName( ‘ name ’ ) - устанавливает наименование шрифта.

SetFontColor(color ) - устанавливает цвет шрифта.

SetFontSize(sz) - устанавливает  размер шрифта в пунктах.

SetFontStyle(fs) - устанавливает  стиль шрифта.

16

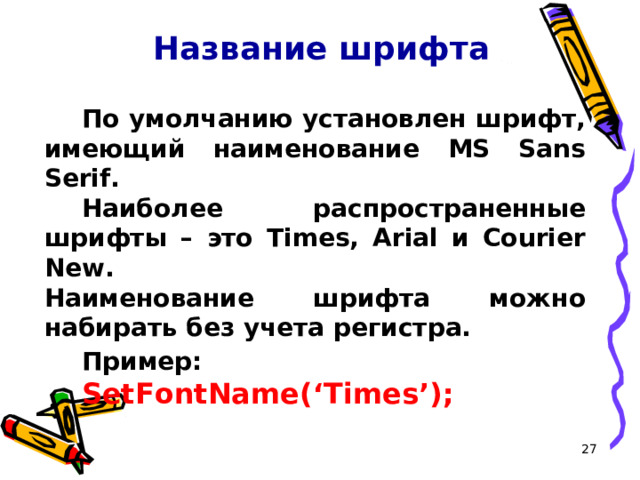

Название шрифта

По умолчанию установлен шрифт, имеющий наименование MS Sans Serif.

Наиболее распространенные шрифты – это Times, Arial и Courier New. Наименование шрифта можно набирать без учета регистра.

Пример:

SetFont Name ( ‘Times’ );

16

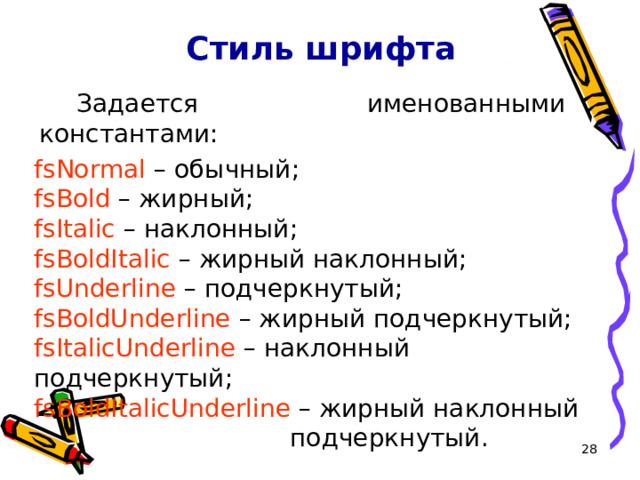

Стиль шрифта

Задается именованными константами:

fsNormal – обычный;

fsBold – жирный;

fsItalic – наклонный;

fsBoldItalic – жирный наклонный;

fsUnderline – подчеркнутый;

fsBoldUnderline – жирный подчеркнутый;

fsItalicUnderline – наклонный подчеркнутый;

fsBoldItalicUnderline – жирный наклонный подчеркнутый.

16

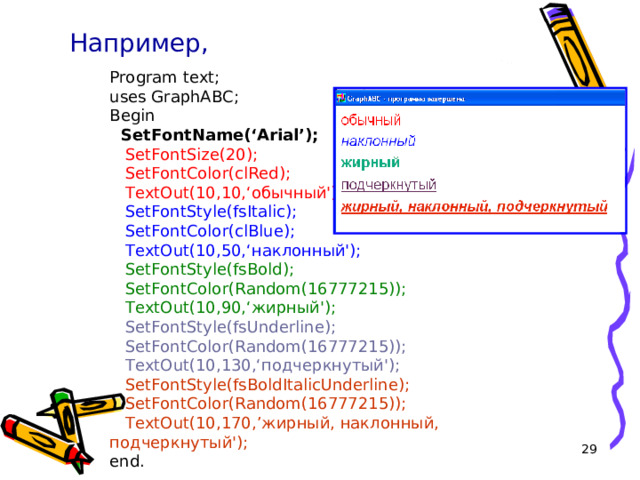

Например,

Program text;

uses GraphABC;

Begin

SetFont Name ( ‘Arial’ );

SetFontSize(20);

SetFontColor(clRed);

TextOut(10,10,‘обычный');

SetFontStyle(fsItalic);

SetFontColor(clBlue);

TextOut(10,50,‘наклонный');

SetFontStyle(fsBold);

SetFontColor(Random(16777215));

TextOut(10,90,‘жирный');

SetFontStyle(fsUnderline);

SetFontColor(Random(16777215));

TextOut(10,130,‘подчеркнутый');

SetFontStyle(fsBoldItalicUnderline);

SetFontColor(Random(16777215));

TextOut(10,170, ’ жирный, наклонный, подчеркнутый');

end.

16

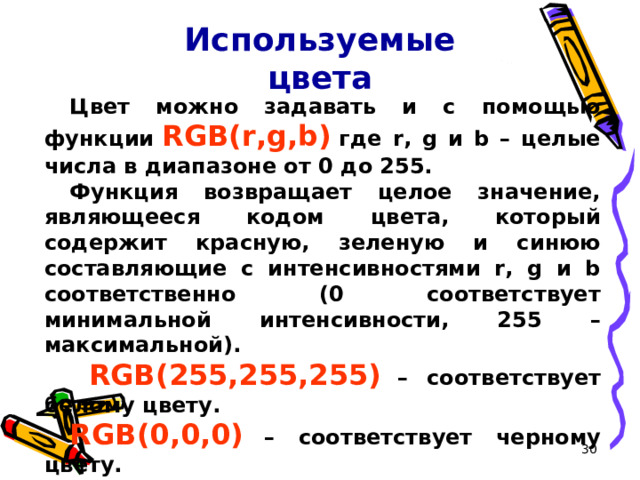

Используемые цвета

Цвет можно задавать и с помощью функции RGB(r,g,b) где r, g и b – целые числа в диапазоне от 0 до 255.

Функция возвращает целое значение, являющееся кодом цвета, который содержит красную, зеленую и синюю составляющие с интенсивностями r, g и b соответственно (0 соответствует минимальной интенсивности, 255 – максимальной).

RGB(255,255,255) – соответствует белому цвету.

RGB(0,0,0) – соответствует черному цвету.

16

Например,

Program color ;

uses GraphABC;

begin

Clearwindow(rgb(200,150,250));

TextOut(93,30,' Квадрат ');

Rectangle(50,50,200,200);

FloodFill(55,55,clRed);

TextOut(275,30,' Эллипс');

Ellipse(250,50,350,200); FloodFill(250+50,50+50,clYellow);

end.

16

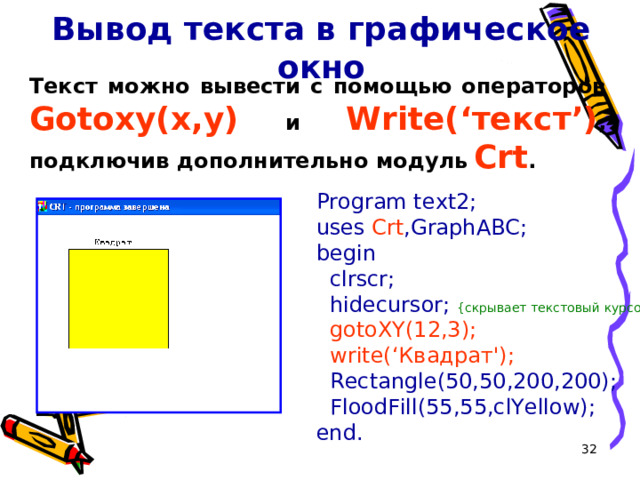

Вывод текста в графическое окно

Текст можно вывести с помощью операторов Gotoxy(x,y) и Write(‘ текст ’) , подключив дополнительно модуль Crt .

Program text2;

uses Crt ,GraphABC;

begin

clrscr;

hidecursor; { скрывает текстовый курсор }

gotoXY(12,3);

write(‘Квадрат');

Rectangle(50,50,200,200);

FloodFill(55,55,clYellow);

end.

16

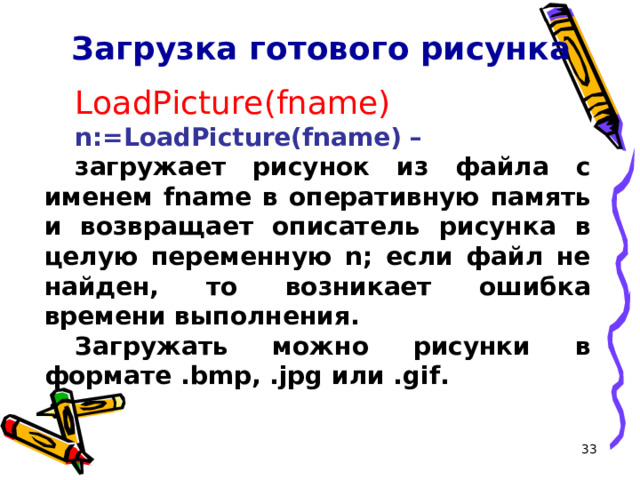

Загрузка готового рисунка

LoadPicture(fname)

n:=LoadPicture(fname) –

загружает рисунок из файла с именем fname в оперативную память и возвращает описатель рисунка в целую переменную n; если файл не найден, то возникает ошибка времени выполнения.

Загружать можно рисунки в формате .bmp, .jpg или .gif.

16

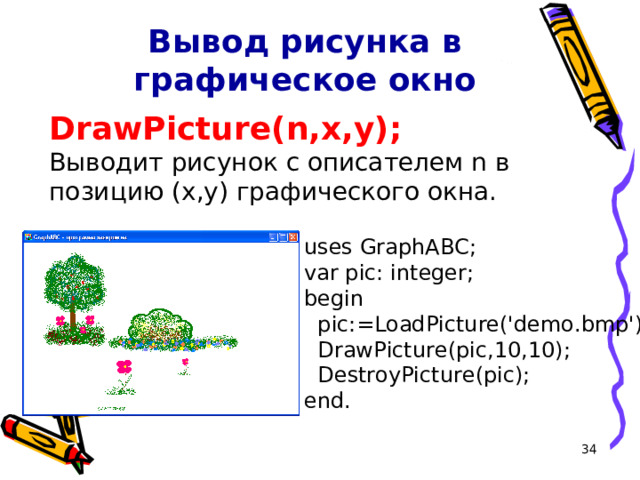

Вывод рисунка в графическое окно

DrawPicture(n,x,y);

Выводит рисунок с описателем n в позицию (x,y) графического окна.

uses GraphABC;

var pic: integer;

begin

pic:=LoadPicture('demo.bmp');

DrawPicture(pic,10,10);

DestroyPicture(pic);

end.

16

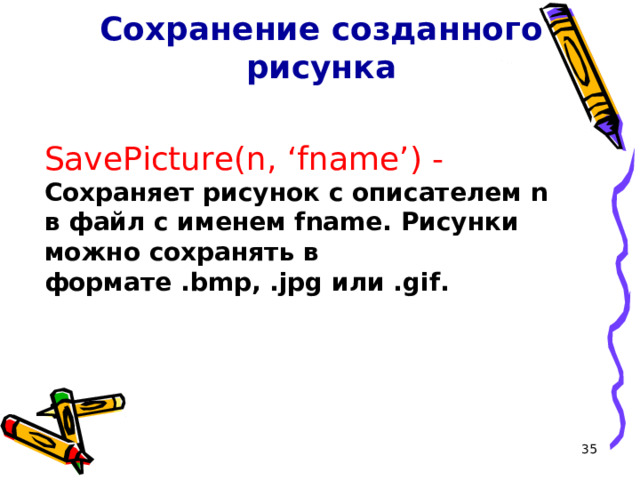

Сохранение созданного рисунка

SavePicture(n , ‘ fname ’ ) -

Сохраняет рисунок с описателем n в файл с именем fname. Рисунки можно сохранять в формате .bmp, .jpg или .gif.
