Графика проектирования

Основные правила выполнения чертежа

В Компасе 3Д можно использовать формы от формата А5 до формата А0. Чтобы назначить нужный формат, необходимо вызвать из меню сервис опцию менеджер Документа.

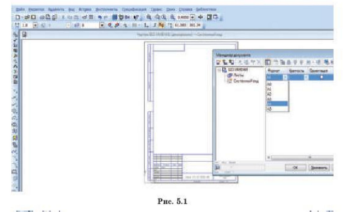

В компасе 3Д основная надпись будет с назначенным форматом (рис. 5.1)

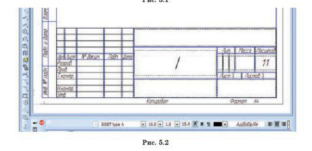

Для форматов А3 и А0 необходимо использовать опцию Ориентация для двух различных ориентаций листа. При начале заполнения основной надписи достаточно установить мышку на нее и дважды щелкнуть. Тогда она принимает вид, указанный на рисунке 5.2.

Теперь в нужные ячейки можно ввести курсор и записать соответствующие данные.

В КОМПАС 3Д масштаб чертежа автоматически отображается на панели инструментов (рис 5.1). Его можно назначить выставив нужный масштаб на панель или нажав кнопку Ctrl прокрутив колесо мыши.

Для записи текста в Компас 3Д необходимо открыть раздел иинструменты в главном меню и нажать кнопку ввода текста. Затем необходимо ввести необходимые параменты. Рис 5.3
