Явление индукции 9 класс

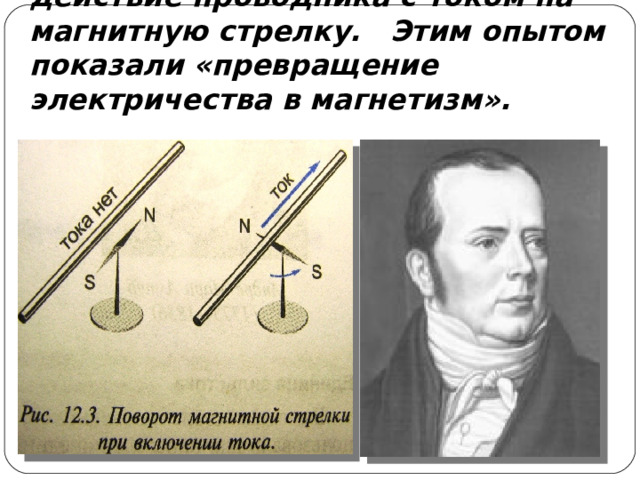

В 1820 г. Эрстед обнаружил действие проводника с током на магнитную стрелку. Этим опытом показали «превращение электричества в магнетизм».

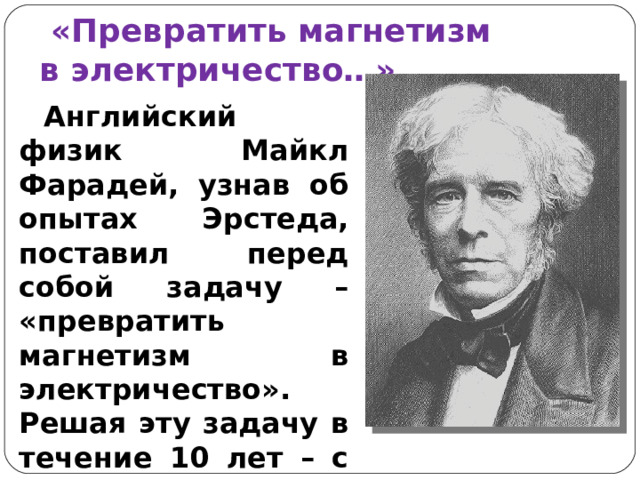

«Превратить магнетизм в электричество…»

Английский физик Майкл Фарадей, узнав об опытах Эрстеда, поставил перед собой задачу – «превратить магнетизм в электричество». Решая эту задачу в течение 10 лет – с 1821 по 1831 г. Фарадей доказал, что магнитное поле может порождать электрический ток.

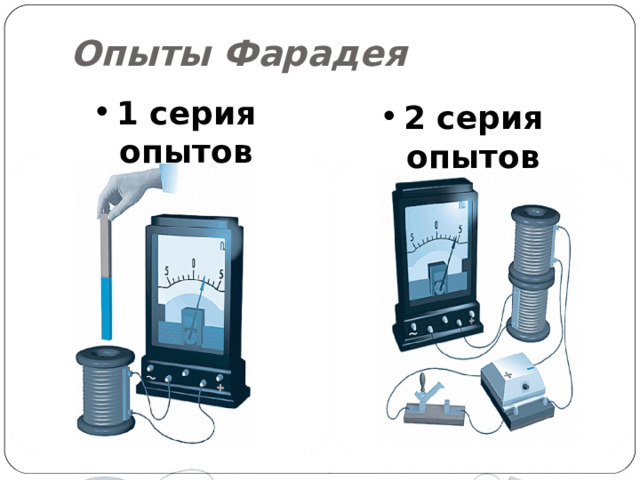

Опыты Фарадея

• 1 серия опытов

• 2 серия опытов

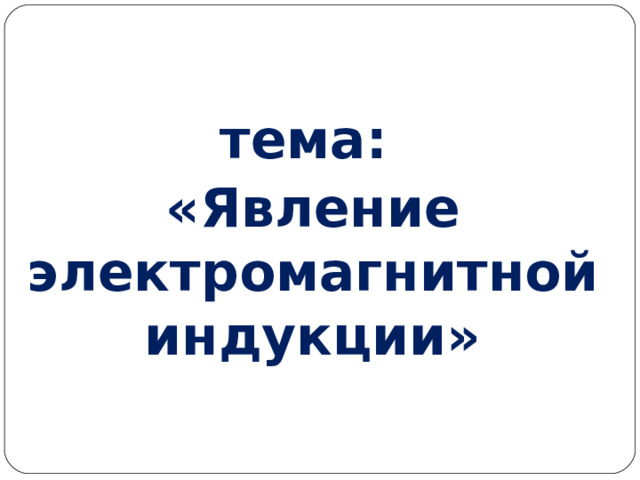

тема:

«Явление электромагнитной индукции»

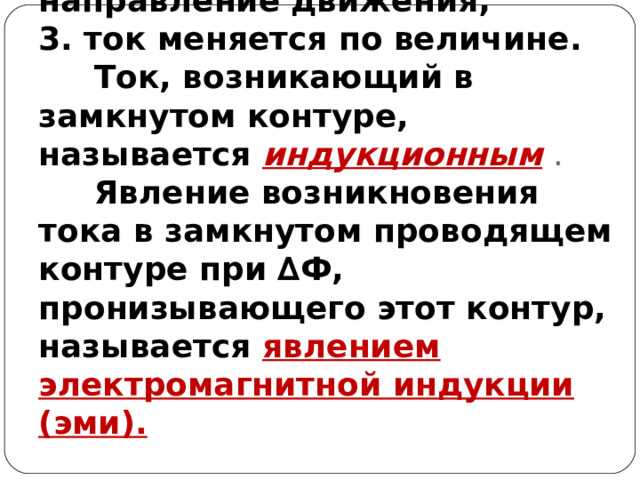

Опыты Фарадея показали: 1. в замкнутом проводящем контуре возникает электрический ток ; 2.ток может менять направление движения; 3. ток меняется по величине. Ток, возникающий в замкнутом контуре, называется индукционным . Явление возникновения тока в замкнутом проводящем контуре при ∆Ф, пронизывающего этот контур, называется явлением электромагнитной индукции (эми).

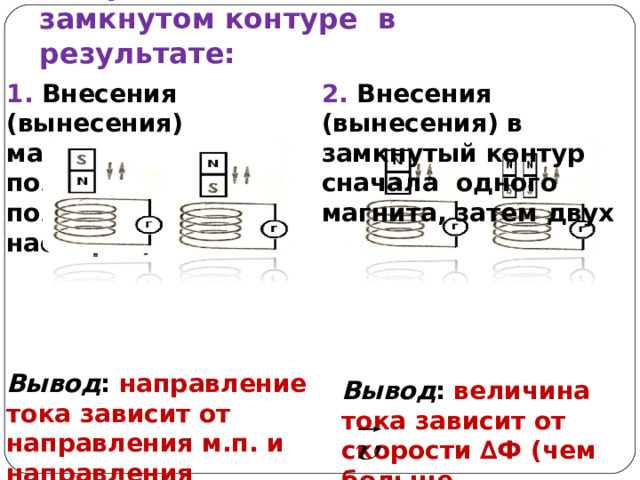

Индукционный ток возникает в замкнутом контуре в результате:

1. Внесения (вынесения) магнита N полюсом, затем S полюсом. (и наоборот)

2. Внесения (вынесения) в замкнутый контур сначала одного магнита, затем двух

Вывод : направление тока зависит от направления м.п. и направления движения магнита.

Вывод : величина тока зависит от скорости ∆Ф (чем больше ,тем больше I ).

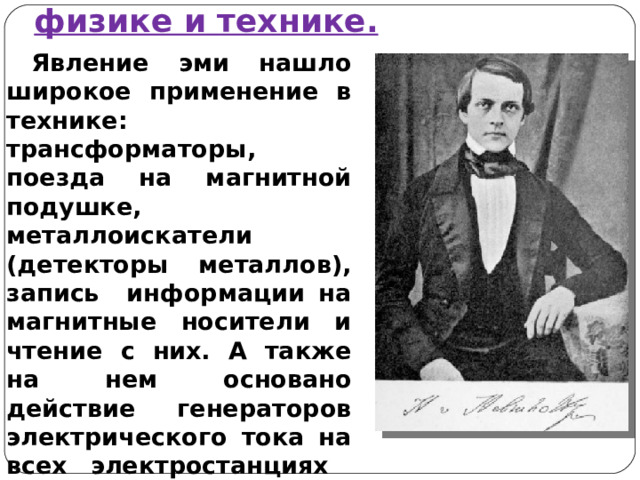

Значение явления ЭМИ в физике и технике.

Явление эми нашло широкое применение в технике: трансформаторы, поезда на магнитной подушке, металлоискатели (детекторы металлов), запись информации на магнитные носители и чтение с них. А также на нем основано действие генераторов электрического тока на всех электростанциях Земли.

Немецкий физик Генрих Гельмгольц сказал: «Пока люди будут пользоваться благами электричества, они будут помнить имя Фарадея».

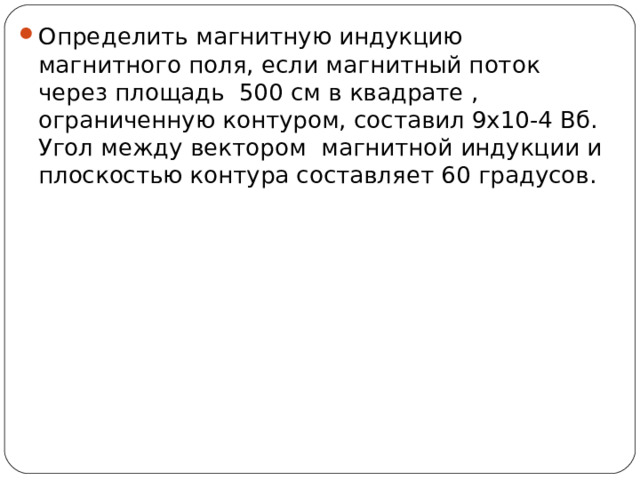

• O п pe д e лить м a гнитную индукцию м a гнитн o г o п o ля, ec ли м a гнитный п o т o к ч epe з пл o щ a дь  500 c м в квадрате , o г pa нич e нную к o нту po м, coc т a вил 9 x10-4 B б. Уг o л м e жду в e кт opo м  м a гнитн o й индукции и пл oc к oc тью к o нту pa coc т a вля e т 60 градусов .

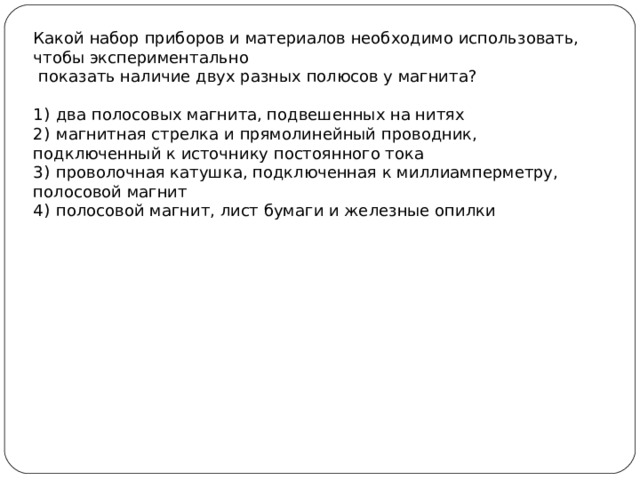

Какой набор приборов и материалов необходимо использовать, чтобы экспериментально

показать наличие двух разных полюсов у магнита?

1)  два полосовых магнита, подвешенных на нитях

2)  магнитная стрелка и прямолинейный проводник, подключенный к источнику постоянного тока

3)  проволочная катушка, подключенная к миллиамперметру, полосовой магнит

4)  полосовой магнит, лист бумаги и железные опилки

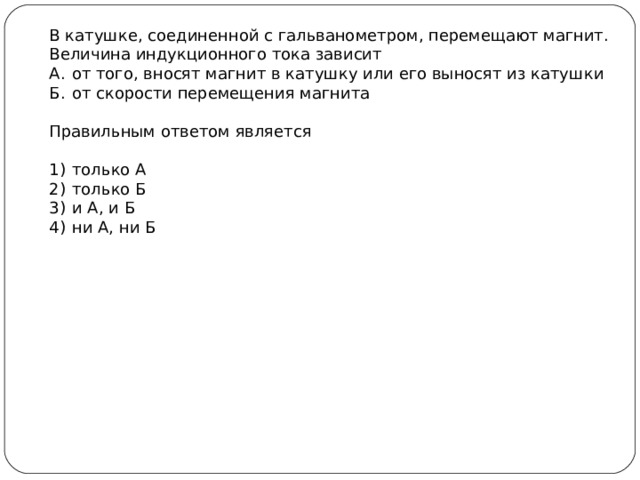

В катушке, соединенной с гальванометром, перемещают магнит. Величина индукционного тока зависит

А.  от того, вносят магнит в катушку или его выносят из катушки

Б.  от скорости перемещения магнита

Правильным ответом является

1)  только А

2)  только Б

3)  и А, и Б

4)  ни А, ни Б

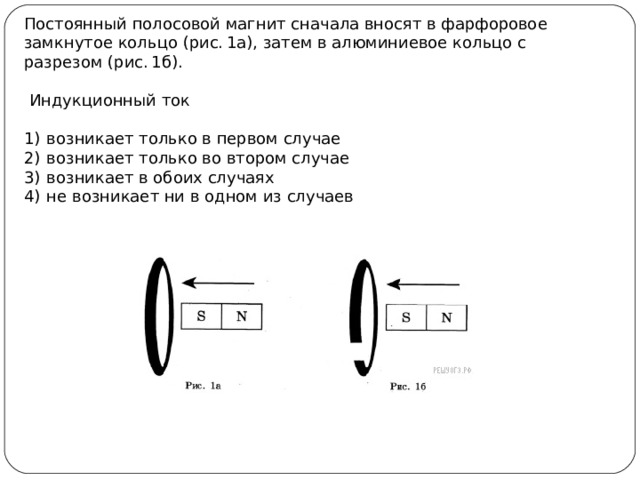

Постоянный полосовой магнит сначала вносят в фарфоровое замкнутое кольцо (рис. 1а), затем в алюминиевое кольцо с разрезом (рис. 1б).

Индукционный ток

1)  возникает только в первом случае

2)  возникает только во втором случае

3)  возникает в обоих случаях

4)  не возникает ни в одном из случаев

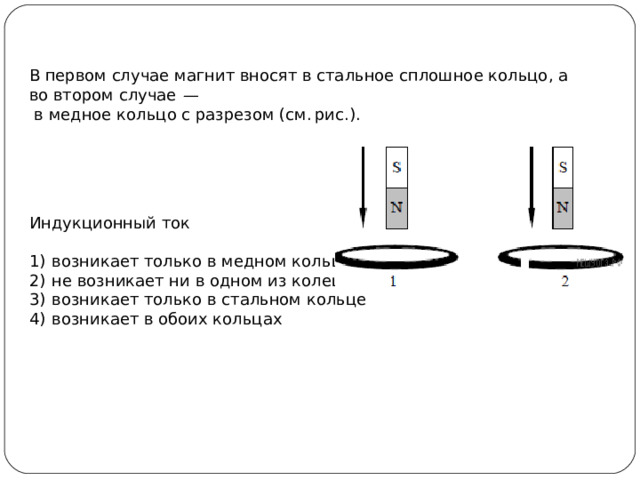

В первом случае магнит вносят в стальное сплошное кольцо, а во втором случае  —

в медное кольцо с разрезом (см. рис.).

Индукционный ток

1)  возникает только в медном кольце

2)  не возникает ни в одном из колец

3)  возникает только в стальном кольце

4)  возникает в обоих кольцах
