Игра Механика чертежа

Внеурочного мероприятия

игра «Механика чертежа»

Цель мероприятия:  систематизация и междисциплинарное закрепление знаний по инженерной графике и технической механике через выполнение логических, расчётных и графических заданий в условиях командного соревнования.

Задачи мероприятия:

Образовательные:

Закрепить умение «читать» чертёж: определять вид, разрез, сечение, невидимые линии

Научиться связывать геометрию детали с внутренними силовыми факторами

Применять правила построения эпюр поперечных сил и изгибающих моментов

Корректно использовать штриховку, осевые и выносные линии на эскизах

Решать простые задачи статики (определение реакций опор)

Развивающие:

Мысленно восстанавливать форму детали по описанию и нагрузкам

Быстро сопоставлять термин из одной дисциплины с понятием из другой

Распределять задания внутри команды (разрезать кроссворд, делить роли)

Работать с ограничением по времени.

Воспитательные:

Повысить интерес к инженерным дисциплинам через игровую форму

Создать ситуацию успеха для студентов с разным уровнем подготовки

Сформировать уважение к точности чертежа и расчёта

Поощрить здоровое соревнование без конфликтов

Раунд 1. «Терминологический диктант»

4

5

2

3

1

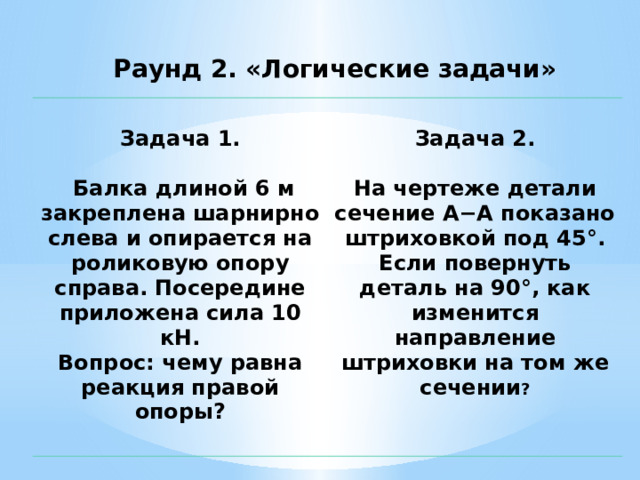

Раунд 2. «Логические задачи»

Задача 1.

Задача 2.

  Балка длиной 6 м закреплена шарнирно слева и опирается на роликовую опору справа. Посередине приложена сила 10 кН. Вопрос: чему равна реакция правой опоры?

На чертеже детали сечение А−А показано штриховкой под 45°. Если повернуть деталь на 90°, как изменится направление штриховки на том же сечении ?

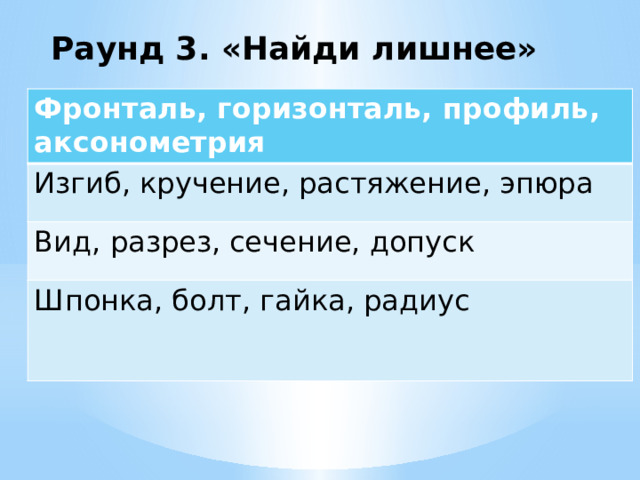

Раунд 3. «Найди лишнее»

Фронталь, горизонталь, профиль, аксонометрия

Изгиб, кручение, растяжение, эпюра

Вид, разрез, сечение, допуск

Шпонка, болт, гайка, радиус

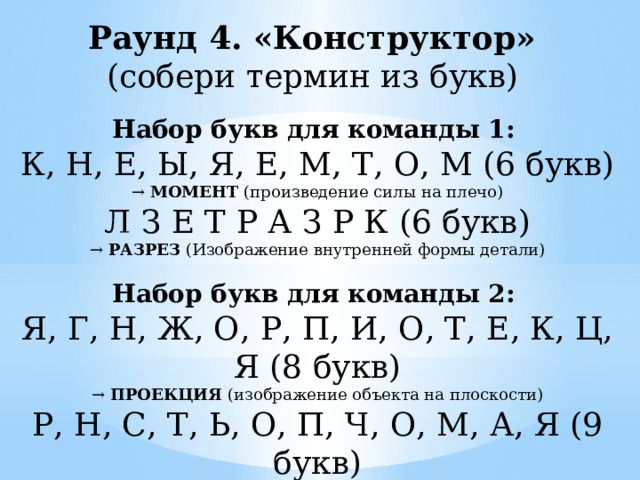

Раунд 4. «Конструктор»

(собери термин из букв)

Набор букв для команды 1:

К, Н, Е, Ы, Я, Е, М, Т, О, М (6 букв) →  МОМЕНТ  (произведение силы на плечо)

Л З Е Т Р А З Р К (6 букв)

→  РАЗРЕЗ  (Изображение внутренней формы детали)

Набор букв для команды 2:

Я, Г, Н, Ж, О, Р, П, И, О, Т, Е, К, Ц, Я (8 букв) →  ПРОЕКЦИЯ  (изображение объекта на плоскости)

Р, Н, С, Т, Ь, О, П, Ч, О, М, А, Я (9 букв)

→  ПРОЧНОСТЬ  (Способность детали не ломаться под нагрузкой)

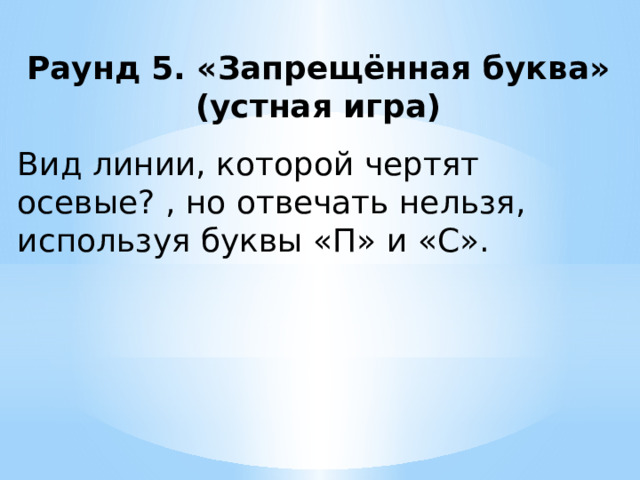

Раунд 5. «Запрещённая буква» (устная игра)

Вид линии, которой чертят осевые? , но отвечать нельзя, используя буквы «П» и «С».

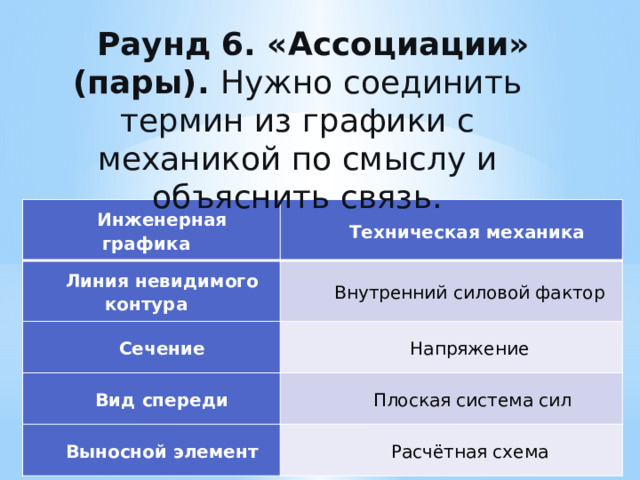

Раунд 6. «Ассоциации» (пары). Нужно соединить термин из графики с механикой по смыслу и объяснить связь.

Инженерная графика

Техническая механика

Линия невидимого контура

Внутренний силовой фактор

Сечение

Напряжение

Вид спереди

Плоская система сил

Выносной элемент

Расчётная схема

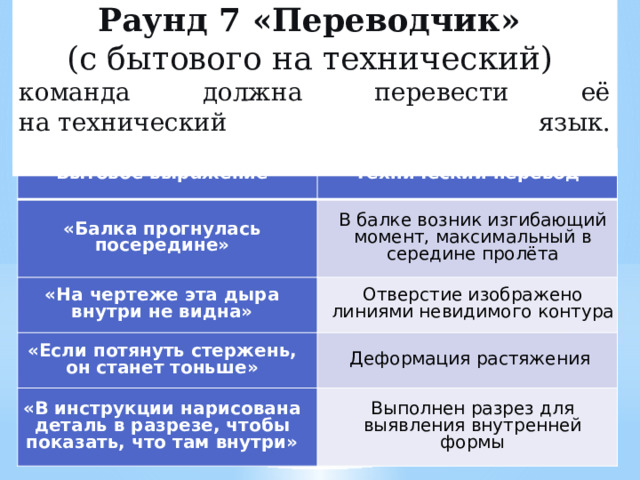

Раунд 7 «Переводчик»

(с бытового на технический)

команда должна перевести её на технический язык.

Бытовое выражение

Технический перевод

«Балка прогнулась посередине»

В балке возник изгибающий момент, максимальный в середине пролёта

«На чертеже эта дыра внутри не видна»

Отверстие изображено линиями невидимого контура

«Если потянуть стержень, он станет тоньше»

Деформация растяжения

«В инструкции нарисована деталь в разрезе, чтобы показать, что там внутри»

Выполнен разрез для выявления внутренней формы

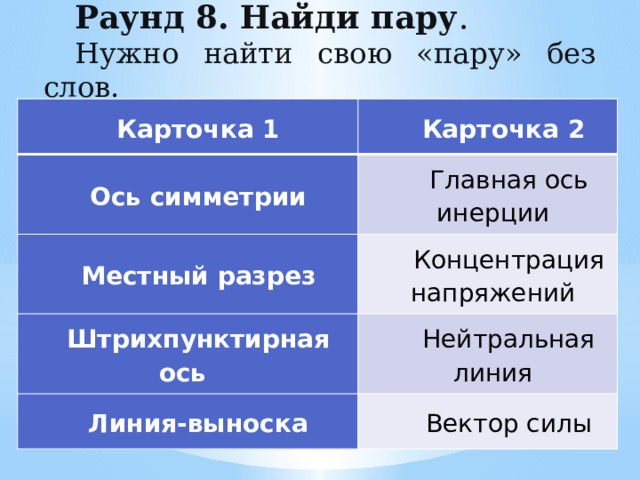

Раунд 8. Найди пару .

Нужно найти свою «пару» без слов.

Карточка 1

Карточка 2

Ось симметрии

Главная ось инерции

Местный разрез

Концентрация напряжений

Штрихпунктирная ось

Нейтральная линия

Линия-выноска

Вектор силы
