Инструментальные средства разработки ПО Практическая работа №8

Практическое занятие № 8

Тема: Использование кистей в WPF-приложениях.

Использование фигур в WPF-приложениях

Элементы управления содержимым Элемент управления ScrollViewer

Данный элемент управления используется в случае, когда необходимо в ограниченной области окна вывести большой объем содержимого. Может содержать только один дочерний элемент (обычно – диспетчер компоновки). Основные свойства:

Width – ширина;

Height – высота;

HorizontalScrollBarVisibility – отображение вертикальных полос прокрутки: Visible – отображаются, Auto – отображаются при необходимости, Disabled – не отображаются и прокрутка в данном направлении невозможна, Hidden – не отображаются, но прокрутка возможна (например, с помощью клавиш управления курсором);

VerticalScrollBarVisibility – отображение вертикальных полос прокрутки;

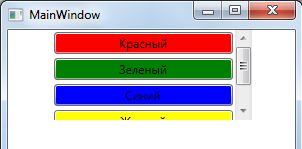

Пример 1 XAML

ScrollViewer Width="200" Height="90"

StackPanel Orientation="Vertical"

Button Background="Red"КрасныйButton

Button Background="Green"ЗеленыйButton

Button Background="Blue"СинийButton

Button Background="Yellow"ЖелтыйButton

Button Background="Brown"КоричневыйButton

StackPanel

ScrollViewer

Результат

Элемент управления Border

Данный элемент управления используется для вывода закругленной границы вокруг других элементов управления. Может содержать только один дочерний элемент (обычно – диспетчер компоновки).

Основные свойства:

BorderBrush – кисть для рисования границы (в простейшем случае – цвет сплошной линии);

BorderThickness – толщина границы;

CornerRadius – радиус закругления границы; если указано одно число, то оно используется для всех углов границы, либо можно задать значение в формате «A,B,C,D», где A – радиус закругления верхнего левого угла; B – верхнего правого, C – нижнего правого, D – нижнего левого.

Пример 2 XAML

Border BorderBrush="Navy" BorderThickness="4" CornerRadius="20" Padding="10" Margin="20"

StackPanel Orientation="Vertical" Background="White"

TextBlockКрасныйTextBlock

TextBlockЗеленыйTextBlock

TextBlockСинийTextBlock

TextBlockЖелтыйTextBlock

TextBlockКоричневыйTextBlock

StackPanel

Border

Результат

Элемент управления GroupBox

Данный элемент управления используется для группировки взаимосвязанных элементов управления. Может содержать только один дочерний элемент (обычно – диспетчер компоновки).

Основные свойства:

Header – заголовок элемента управления. Может быть текстовой строчкой, либо любым другим элементом управления.

Пример 3 XAML

GroupBox Margin="10" Header="Цвета"

StackPanel Orientation="Vertical"

Button Background="Red"КрасныйButton

Button Background="Green"ЗеленыйButton

Button Background="Blue"СинийButton

Button Background="Yellow"ЖелтыйButton

Button Background="Brown"КоричневыйButton

StackPanel

GroupBox

Результат

Элемент управления Expander

Данный элемент управления содержит область, которую пользователь может раскрыть или скрыть, кликнув на заголовок. Может содержать только один дочерний элемент (обычно – диспетчер компоновки).

Основные свойства:

Header – заголовок элемента управления. Может быть текстовой строчкой, либо любым другим элементом управления;

IsExpanded – состояние элемента управления: True – раскрыт, False – закрыт; ExpandDirection – направление раскрытия: Down (значение по умолчанию), Up, Left, Right.

Пример 4 XAML

Expander Header="Цвета"

StackPanel Orientation="Vertical"

Button Background="Red"КрасныйButton

Button Background="Green"ЗеленыйButton

Button Background="Blue"СинийButton

Button Background="Yellow"ЖелтыйButton

Button Background="Brown"КоричневыйButton

StackPanel

Expander

Результат

Элемент управления TabItem

Данный элемент управления представляет собой страницу-вкладку с заголовком в элементе управления вкладками TabControl. Переключение между вкладками происходит при нажатии на заголовок вкладки. TabItem может содержать только один дочерний элемент (обычно – диспетчер компоновки).

Основные свойства:

Header – заголовок элемента управления. Может быть текстовой строчкой, либо любым другим элементом управления;

IsSelected – состояние вкладки: True – раскрыта, False – скрыта.

Пример 5 XAML

TabControl

TabItem Header="Цвет"

StackPanel Orientation="Vertical"

Button Background="Red"КрасныйButton

Button Background="Green"ЗеленыйButton

Button Background="Blue"СинийButton

Button Background="Yellow"ЖелтыйButton

Button Background="Brown"КоричневыйButton

StackPanel

TabItem

TabItem Header="Шрифт"

TabItem

TabItem Header="Фон"

TabItem

TabControl

Результат

Кисти

Кисти в WPF-приложениях используются рисования линий и для заполнения областей: фонов,передних планов, границ элементов, областей прозрачности.

Кисть SolidColorBrush

Используется для рисования линий и заполнения области одним сплошным цветом. Данный тип кистииспользуется в случаях, когда для свойств Foreground, Background, Fill, Stroke заданы текстовые значения в виде названия цвета.

Пример 6 XAML

TextBlock

TextBlock.Background

SolidColorBrush Color="DarkGreen" /

TextBlock.Background

TextBlock.Foreground

SolidColorBrush Color="White" /

TextBlock.ForegroundКисть SolidColorBrush

TextBlock

TextBlock Background="DarkGreen"Foreground="White" Кисть SolidColorBrush

TextBlock

Результат

Кисть RadialGradientBrush

Используется для радиального градиентного заполнения области. Основные свойства: GradientStops – коллекция объектов GradientStop, определяющих промежуточные точки градиента;

GradientOrigin – относительные координаты центра радиального градиента в формате «X,Y».

Значение по умолчанию «0.5,0.5».

Пример 7 XAML

TextBlock Foreground="White" Height="150"

TextBlock.Background

RadialGradientBrush

GradientStop Color="DarkGreen" Offset="0" /

GradientStop Color="DarkBlue" Offset="0.5" /

GradientStop Color="DarkRed" Offset="1" /

RadialGradientBrush

TextBlock.BackgroundКисть RadialGradientBrush

TextBlock

Результат

Пример 8 XAML

Ellipse Margin="10" Width="200" Height="200"

Ellipse.Fill

RadialGradientBrush GradientOrigin="0.3,0.3"

GradientStop Color="White" Offset="0"GradientStop

GradientStop Color="Blue" Offset="1"GradientStop

RadialGradientBrush

Ellipse.Fill

Ellipse

Результат

Кисть LinearGradientBrush

Используется для линейного градиентного заполнения области. Основные свойства: GradientStops – коллекция объектов GradientStop, определяющих промежуточные точки градиента;

StartPoint – относительные координаты начала линейного градиента в формате «X,Y». Значение поумолчанию «0,0»;

EndPoint – относительные координаты начала линейного градиента в формате «X,Y». Значение поумолчанию «1,1».

Пример 9 XAML

TextBlock Foreground="White" Height="150"

TextBlock.Background

LinearGradientBrush StartPoint="0,0" EndPoint="0,1"

GradientStop Color="DarkGreen" Offset="0" /

GradientStop Color="DarkBlue" Offset="0.5" /

GradientStop Color="DarkRed" Offset="1" /

LinearGradientBrush

TextBlock.BackgroundКисть LinearGradientBrush

TextBlock

Результат

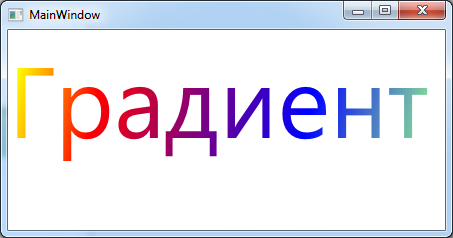

Пример 10 XAML

TextBlock FontSize="100"

TextBlock.Foreground

LinearGradientBrush

GradientStop Color="Yellow" Offset="0.0" /

GradientStop Color="Red" Offset="0.2" /

GradientStop Color="Blue" Offset="0.7" /

GradientStop Color="LightGreen" Offset="1.0" /

LinearGradientBrush

TextBlock.ForegroundГрадиент

TextBlock

Результат

Кисть ImageBrush

Используется для заполнения области графическим изображением, которое может растягиваться,масштабироваться или многократно повторяться. Основные свойства: ImageSource – определяет изображение (ресурс, внешний файл или URL-адрес).

Пример 11 XAML

TextBlock FontWeight="ExtraBold" Height="150"

TextBlock.Background

ImageBrush Opacity="0.3" ImageSource="http://aics.ru/img/logo.gif" /

TextBlock.BackgroundКисть ImageBrush

TextBlock

Результат

Кисть VisualBrush

Используется для заполнения области на основе визуального содержимого какого-либо элемента.Кисть может быть использована для уменьшенного изображения какой-либо области окна (в том числе невидимой в данный момент), а также для создания эффекта отражения. Заполненная область автоматически перерисовывается при каждом изменении внешнего вида исходного элемента. Основные свойства:

Visual – ссылка на элемент, визуального изображение которого используется. Значение свойства указывается в виде расширения разметки Binding, например: Visual=”{Binding ElementName=ButtonRun}”

В примере 12 кисть Visual используется для вывода уменьшенного изображения вкладки в заголовок этой вкладки.

Пример 12 XAML

TabControl

TabItem

TabItem.Header

Rectangle Width="50" Height="50"

Rectangle.Fill

VisualBrush Visual="{Binding ElementName=colors}" /

Rectangle.Fill

Rectangle

TabItem.Header

StackPanel Orientation="Vertical" x:Name="colors"

Button Background="Red"КрасныйButton

Button Background="Green"ЗеленыйButton

Button Background="Blue"СинийButton

Button Background="Yellow"ЖелтыйButton

Button Background="Brown"КоричневыйButton

StackPanel

TabItem

TabItem Header="Шрифт"

TabItem

TabItem Header="Фон"

TabItem

TabControl

Результат

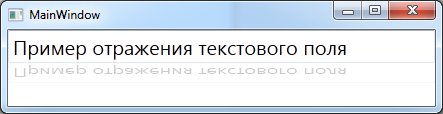

В примере 13 кисть Visual используется для создания эффекта отражения текстового поля. Приизменении текста в текстовом поле отражение автоматически изменяется.

Пример 13 XAML

StackPanel

TextBox Name="txt" FontSize="20"Пример отражения текстового поляTextBox

Rectangle Height="20" Opacity="0.2" RenderTransformOrigin="0,0.5"

Rectangle.Fill

VisualBrush Visual="{Binding ElementName=txt}" /

Rectangle.Fill

Rectangle.RenderTransform

ScaleTransform ScaleY="-1"ScaleTransform

Rectangle.RenderTransform

Rectangle

StackPanel

Результат

Задание 1

На основе примера 8 разработайте WPF-приложение с анимацией источника света, светового пятна от него на шаре и отражения шара. Для анимации начала радиального градиента используйте элемент PointAnimation, свойства From и To которого задаются в формате ”X,Y” (пример: To=”0,1”)
