Исполнитель чертежник (КУМИР)

Чертежник учится, или Использование вспомогательных алгоритмов

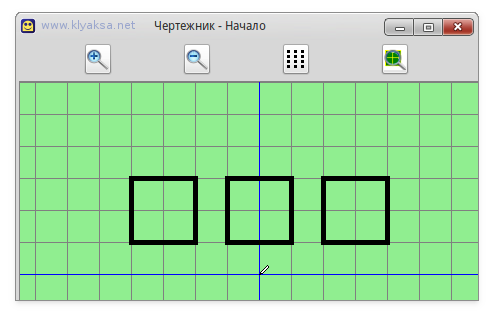

Рассмотрим задание: необходимо нарисовать несколько, например три, квадрата.

Алгоритм может выглядеть так (см. ниже). Но получается слишком много одних и тех же строк, выделим их желтым цветом. А если нам захочется нарисовать десять одинаковых квадратов? Сто?

использовать Чертежник
алг квадраты 1
нач
. сместиться в точку(-4,1)
. опустить перо
. сместиться на вектор(0,2)
. сместиться на вектор(2,0)
. сместиться на вектор(0,-2)
. сместиться на вектор(-2,0)
. поднять перо
. сместиться в точку(-1,1)
. опустить перо
. сместиться на вектор(0,2)
. сместиться на вектор(2,0)
. сместиться на вектор(0,-2)
. сместиться на вектор(-2,0)
. поднять перо
. сместиться в точку(2,1)
. опустить перо
. сместиться на вектор(0,2)
. сместиться на вектор(2,0)
. сместиться на вектор(0,-2)
. сместиться на вектор(-2,0)
. поднять перо
. сместиться в точку(0,0)
кон

При создании средних по размеру программ используется структурное программирование, идея которого заключается в том, что структура программы должна отражать структуру решаемой задачи, чтобы алгоритм решения был ясно виден из исходного текста. Программа разбивается на множество подпрограмм (вспомогательных алгоритмов), каждая из которых выполняет какое-то действие, предусмотренное исходным заданием.

Комбинируя вспомогательные алгоритмы, удается сформировать итоговый алгоритм используя блоки кода (подпрограммы), имеющих определенную смысловую нагрузку. Обращаться к ним, можно по их имени. Очень важная характеристика вспомогательных алгоритмов - это возможность их повторного использования.

Блоки кода выделенные желтым цветом запишем отдельным алгоритмом. Назовем его квадрат. Таким образом, мы как бы научим Чертежника новой команде  квадрат.

использовать Чертежник
алг квадраты
нач
. сместиться в точку(-4,1)
. квадрат
. сместиться в точку(-1,1)
. квадрат
. сместиться в точку(2,1)
. квадрат
. сместиться в точку(0,0)
кон
алг квадрат
нач
. опустить перо
. сместиться на вектор(0,2)
. сместиться на вектор(2,0)
. сместиться на вектор(0,-2)
. сместиться на вектор(-2,0)
. поднять перо
кон

Получили более компактный и понятный алгоритм. Там, где какие-то части программы повторяются (используются) несколько раз, удобно использовать вспомогательные алгоритмы.

Обратите внимание — если нам потребуется изменить алгоритм так чтобы рисовались квадраты со стороной не два, а три, то при использовании вспомогательного алгоритма количество правок заметно уменьшается.

Примечание: все алгоритмы в программе на КуМире пишутся друг за другом, для удобства их можно отделять пустой строкой, главным считается алгоритм записанный первым, именно он начинает выполняться после запуска программы.

Задание

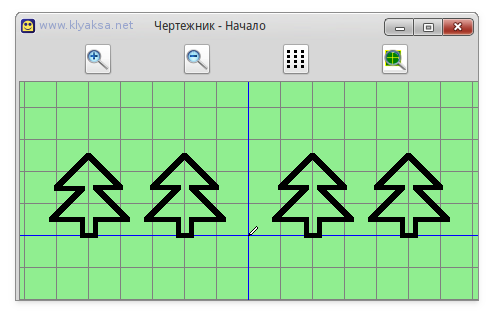

Составьте программы лес, используя вспомогательный алгоритм елка, и улица, используя вспомогательный алгоритм домик.

С дать файл фамилия.txt (Ваша фамилия), обе программы в одном файле, разделенные 2мя пробелами. Между вспомогательным алгоритмом и программой пробел не нужно ставить. Срок сдачи - во время и после 2го урока информатики.
