ИСПОЛНИТЕЛЬ ЧЕРТЕЖНИК

СКИ Чертежника

Использование вспомогательных алгоритмов

Вечерний Лицей

9 класс

Исполнитель Чертежник

предназначен для построения рисунков и чертежей на координатной плоскости.

Исполнитель Чертежник

• Имеет перо
• Если перо опущено, то при перемещении остаётся след
• При поднятом пере след не остаётся

СКИ Чертежника

Команда

Действие

Field(n,m)

Создать поле размером n x m

ToPoint(x,y)

Переместить перо Чертежника в точку (x, y)

OnVector(x,y )

Переместить перо Чертежника на вектор (x, y)

PenUp

Поднять перо Чертежника

PenDown

Опустить перо Чертежника

Исполнитель Чертежник

Команду ToPoint(x, y) называют командой абсолютного смещения

Назовите координаты точек, в которых находился Чертёжник до выполнения команды

ToPoint(2,3)

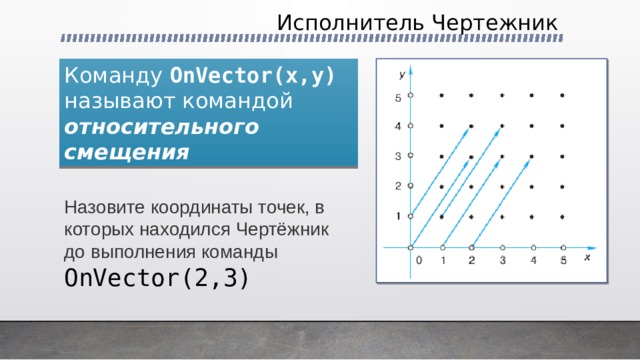

Исполнитель Чертежник

Команду OnVector(x,y) называют командой относительного смещения

Назовите координаты точек, в которых находился Чертёжник до выполнения команды

OnVector(2,3)

Пример Команда ToPoint(x, y)

uses Drawman;

begin

Field(4,4);

ToPoint(1,1);

PenDown;

ToPoint(2,1);

ToPoint(2,3);

ToPoint(3,3);

ToPoint(3,2);

ToPoint(1,2);

ToPoint(1,1);

PenUp;

end .

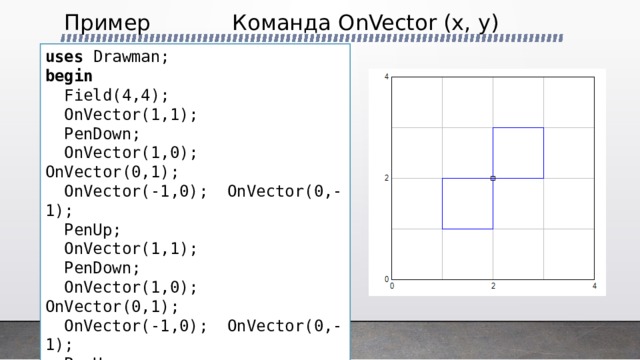

Пример Команда OnVector (x, y)

uses Drawman;

begin

Field(4,4);

OnVector(1,1);

PenDown;

OnVector(1,0); OnVector(0,1);

OnVector(-1,0); OnVector(0,-1);

PenUp;

OnVector(1,1);

PenDown;

OnVector(1,0); OnVector(0,1);

OnVector(-1,0); OnVector(0,-1);

PenUp;

end .

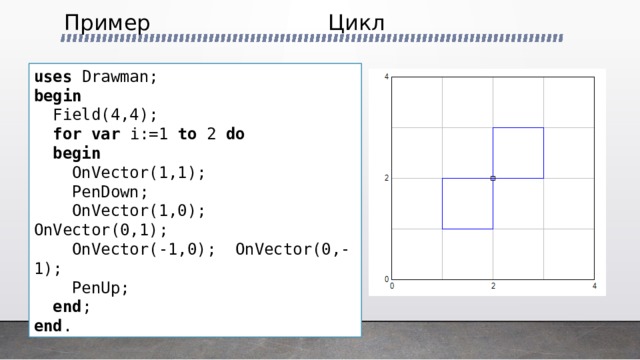

Пример Цикл

uses Drawman;

begin

Field(4,4);

for var i:=1 to 2 do

begin

OnVector(1,1);

PenDown;

OnVector(1,0); OnVector(0,1);

OnVector(-1,0); OnVector(0,-1);

PenUp;

end ;

end .

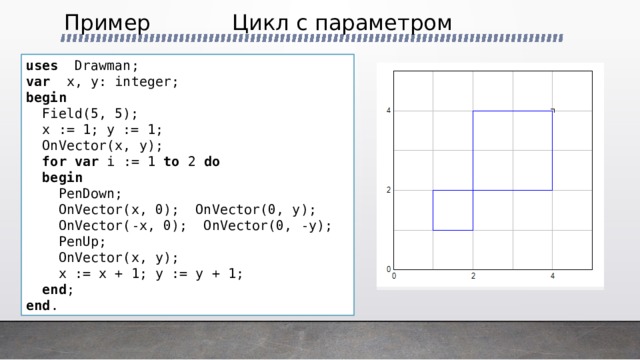

Пример Цикл с параметром

uses Drawman;

var x, y: integer;

begin

Field(5, 5);

x := 1; y := 1;

OnVector(x, y);

for var i := 1 to 2 do

begin

PenDown;

OnVector(x, 0); OnVector(0, y);

OnVector(-x, 0); OnVector(0, -y);

PenUp;

OnVector(x, y);

x := x + 1; y := y + 1;

end ;

end .

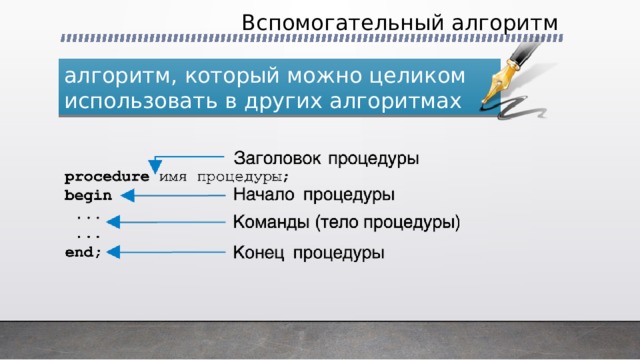

Вспомогательный алгоритм

алгоритм, который можно целиком использовать в других алгоритмах

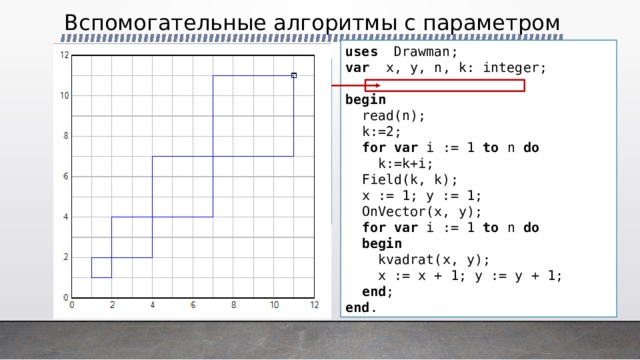

Вспомогательные алгоритмы с параметром

uses Drawman;

var x, y, n, k: integer;

begin

read(n);

k:=2;

for var i := 1 to n do

k:=k+i;

Field(k, k);

x := 1; y := 1;

OnVector(x, y);

for var i := 1 to n do

begin

kvadrat(x, y);

x := x + 1; y := y + 1;

end ;

end .

procedure kvadrat(x, y: integer);

begin

PenDown;

OnVector(x, 0); OnVector(0, y);

OnVector(-x, 0); OnVector(0, -y);

PenUp;

OnVector(x, y);

end ;

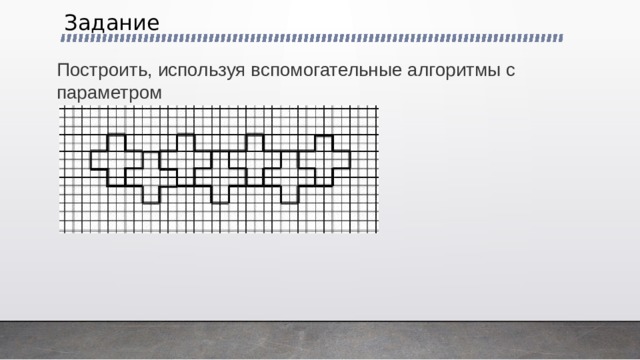

Задание

Построить, используя вспомогательные алгоритмы с параметром

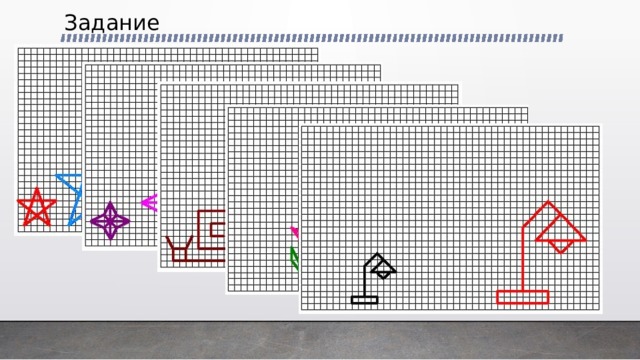

Задание

Удачной работы!
