Источники освещения

ВВЕДЕНИЕ

С наступлением сумерек искусственное освещение становится практически единственным источником света. Главное назначение освещения – создание благоприятных условий видимости и комфортности пребывания человека в помещении. Особую роль в этом играют светильники – бытовые приборы, предназначенные для освещения помещений, отдельных предметов и открытых пространств.

Необходимо отметить, что лампы накаливания, которые сыграли огромную роль в развитии человечества и которым в 2006 году исполнилось 125 лет со дня их изобретения, сегодня являются недопустимо устаревшим источником света. Их можно сравнить с такой устаревшей техникой, как паровозная или конная тяга, и со многим другим, от чего человечество уже отказалось.

Освещение в жилых домах, общественных зданиях, промышленности потребляет электроэнергию в значительном объеме. Раскрытие больших потенциалов сбережения энергии возможно путем применения инновационных концепций освещения и использования современных энергоэффективных светильников. Для планомерного внедрения систем энергоэффективного освещения следует решить существующие проблемы в данной области.

Современные проблемы энергоэффективного освещения многогранны и имеют широкий спектр. Их решением сейчас занимается большое количество фирм и организаций, работающих в области светотехники. И это действительно актуально, поскольку дефицит энергии становится проблемой все большего числа российских городов. В условиях энергетического и мирового экономического кризиса актуально звучат слова известного писателя-фантаста Артура Кларка: "В качестве единой мировой валюты будет киловатт-час". Россия к этому приближается весьма быстрыми темпами.

В стране в 2006 году потребность в электроэнергии увеличилась в 2,5 раза. Планы по введению новых генерирующих мощностей были пересмотрены, и вместо 23 МВт за пятилетку было решено ввести 41 МВт новых энергетических мощностей.

В России зимой короткий световой день, вплоть до полярной ночи в северных городах. Пик потребления электрической мощности на освещение по времени совпадает с максимальным потреблением на цели отопления.

Энергетическая стратегия Российской Федерации на период до 2020 года предусматривает, что 80% прироста промышленного производства должно быть обеспечено за счет энергосбережения и структурной перестройки экономики страны в направлении повышения энергоэффективности.

Самыми крупными потребителями электроэнергии в коммунально-бытовом хозяйстве являются жилые дома. В них ежегодно расходуется в среднем 400 кВт*ч на человека, из которых примерно 280 кВт*ч потребляется внутри квартиры на освещение и бытовые приборы различного назначения и 120 кВт*ч - в установках инженерного оборудования и освещения общедомовых помещений. Внутриквартирное потребление электроэнергии составляет примерно 900 кВт*ч в год в расчёте на «усреднённую» городскую квартиру.

Простота и доступность электроэнергии породили у многих людей представление о неисчерпаемости наших энергетических ресурсов, притупили чувство необходимости её экономии.

Освещение квартиры складывается из естественного и искусственного. Любое из них должно обеспечивать достаточную освещённость помещения, а также должно быть равномерным, без резких и неприятных теней.

1 Теоретические основы функционирования устройства

Светодиодные лампы, или светодиодные светильники, — источники света, основанные на светодиодах. Применяются для бытового, промышленного и уличного освещения.

Различают законченные устройства - светильники и элементы для светильников - сменные лампы. Для освещения в лампах чаще применяют белые светодиоды разного типа. Для декоративных целей применяют лампы либо с цветными светодиодами (в том числе и RGB), либо с белыми светодиодами и цветными колбами.На рисунке 1 изображенасветодиодная лампа.

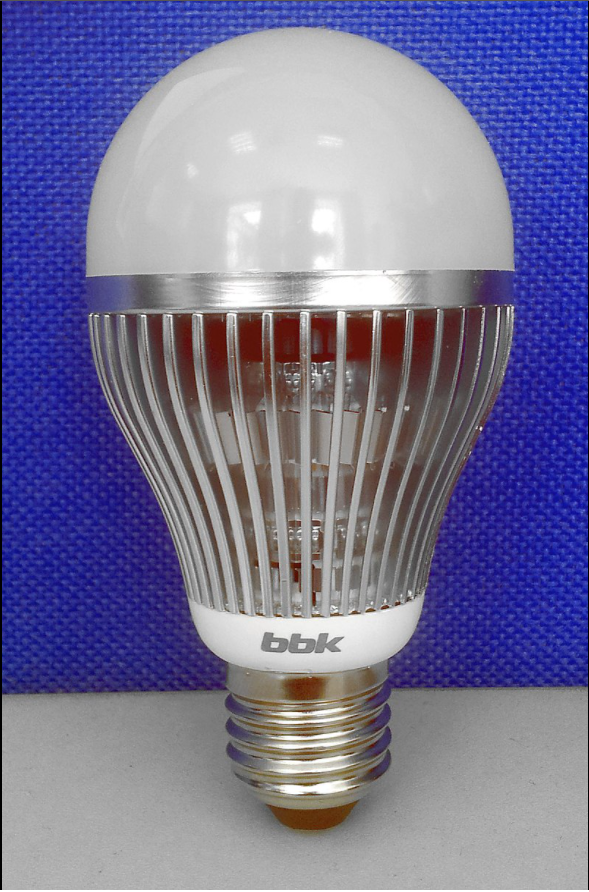

Рисунок 1- Светодиодная лампа.

Светодиод или светоизлучающий диод (СД, СИД; англ. light-emittingdiode, LED) — полупроводниковый прибор с электронно-дырочным переходом, создающий оптическое излучение при пропускании через него электрического тока в прямом направлении.

Свет -в физической оптике электромагнитное излучение, воспринимаемое человеческим глазом. В качестве коротковолновой границы спектрального диапазона, занимаемого светом, принят участок с длинами волн в вакууме 380−400 нм (750−790 ТГц), а в качестве длинноволновой границы — участок 760−780 нм (385−395 ТГц)^[1].

В широком смысле, используемом вне физической оптики, светом часто называют любое оптическое излучение^[2], то есть такое электромагнитное излучение, длины волн которого лежат в диапазоне с приблизительными границами от единиц нанометров до десятых долей миллиметра^[3]. В этом случае в понятие «свет» помимо видимого излучения включаются как инфракрасное, так и ультрафиолетовое излучения.

Раздел физики, в котором изучается свет, носит название оптика.

Также, особенно в теоретической физике, термин свет может иногда выступать просто синонимом термина электромагнитное излучение, независимо от его частоты, особенно когда конкретизация не важна, а хотят, например, использовать более короткое слово.

Свет может рассматриваться либо как электромагнитная волна, скорость распространения в вакууме которой постоянна, либо как поток фотонов — частиц, обладающих определённой энергией, импульсом, собственным моментом импульса и нулевой массой (или, как говорили ранее, нулевой массой покоя).

Излучаемый светодиодом свет лежит в узком диапазоне спектра, т. е. светодиод изначально излучает практически монохроматический свет (если речь идёт о СД видимого диапазона) — в отличие от лампы, излучающей более широкий спектр, от которой определённый цвет свечения можно получить лишь применением светофильтра. Спектральный диапазон излучения светодиода в основном зависит от типа и химического состава использованных полупроводников и ширины запрещённой зоны.На рисунке 2 изображен светодиод.

Рисунок 2- Светодиод

При пропускании электрического тока через p-n-переход в прямом направлении носители заряда — электроны и дырки — движутся навстречу и рекомбинируют в обеднённом слое диода с излучением фотонов из-за перехода электронов с одного энергетического уровня на другой.

Не все полупроводниковые материалы эффективно испускают свет при рекомбинации. Эффективные излучатели относятся к прямозонным полупроводникам, то есть к таким, в которых разрешены прямые оптические межзонные переходы, типа A^IIIB^V (например, GaAs или InP) и типа A^IIB^VI (например, ZnSe или CdTe). Варьируя состав полупроводников, можно создавать светодиоды для всевозможных длин волн от ультрафиолета (GaN) до среднего инфракрасного диапазона (PbS).

Диоды, изготовленные из непрямозонных полупроводников (например, кремния, германия или карбида кремния), свет практически не излучают. В связи с развитием кремниевой технологии, активно ведутся работы по созданию светодиодов на основе кремния. Советский жёлтый светодиод КЛ101 на основе карбида кремния выпускался ещё в 70-х годах, однако имел очень низкую яркость. В последнее время большие надежды связываются с технологией квантовых точек и фотонных кристаллов.

На рисунке 3 изображена конструкция распространённого светодиода диаметром 5 мм в пластмассовом корпусе

Рисунок 3-конструкция распространённого светодиода диаметром 5 мм в пластмассовом корпусе

Вольт-ампернаяхарактеристика светодиодов в прямом направлении нелинейна. Диод начинает проводить ток с некоторого порогового напряжения. Величина этого напряжения позволяет достаточно точно определить материал полупроводника. На рисунке 4 изображена вольтамперная характеристика светодиода.

Рисунок 4-вольтамперная характеристика светодиода.

Светодиод работает при пропускании через него тока в прямом направлении (то есть анод должен иметь положительный потенциал относительно катода).

Из-за круто возрастающей вольтампернойхарактеристики p-n-перехода в прямом направлении светодиод должен подключаться к источнику тока. Подключение к источнику напряжения должно производиться через элемент (или электрическую цепь), ограничивающий ток, например, через резистор. Некоторые модели светодиодов могут иметь встроенную токоограничивающую цепь, в таком случае в спецификации для них указывается диапазон допустимых напряжений источника питания.

Непосредственное подключение светодиода к источнику напряжения с низким внутренним сопротивлением, превышающего заявленное изготовителем падение напряжения для конкретного типа светодиода, может вызвать протекание через него тока, превышающего предельно допустимый, что вызывает перегрев кристалла и мгновенный выход из строя. В простейшем случае, для маломощных индикаторных светодиодов, токоограничивающая цепь представляет собой резистор, последовательно включенный со светодиодом. Для мощных светодиодов применяются схемы с ШИМ, которые поддерживают средний ток через светодиод на заданном уровне и, при необходимости, позволяют регулировать его яркость.

Недопустимо подавать на светодиоды напряжение с обратной полярностью от источника с малым внутренним сопротивлением. Светодиоды имеют невысокое (несколько вольт) обратное пробивное напряжение. В схемах, где возможно появление обратного напряжения, светодиод должен быть защищён параллельно включенным обычным диодом в противоположной полярности.

На рисунке 5 изображено условное графическое обозначение светодиода в электрических схемах

Рисунок 5-условное графическое обозначение светодиода в электрических схемах

По сравнению с другими электрическими источниками света светодиоды имеют следующие отличия:

• Высокая световая отдача. Современные светодиоды сравнялись по этому параметру с натриевыми газоразрядными лампами и металл галогенными лампами, достигнув 146 люмен на ватт^[26].

• Высокая механическая прочность, вибростойкость (отсутствие нити накаливания и иных чувствительных составляющих).

• Длительный срок службы (при достаточном охлаждении) — от 30 000 до 100 000 часов (при работе 8 часов в день — 34 года). Но и он не бесконечен — при длительной работе происходит «деградация» кристалла из-за диффузии и миграции легирующих примесей и постепенное падение яркости.

• Количество циклов включения-выключения не оказывают существенного влияния на срок службы светодиодов (в отличие от традиционных источников света — ламп накаливания, газоразрядных ламп).

• Цветовая температура современных белых светодиодов может быть различной — от тёплого белого ~2700 К до холодного белого ~6500 К.

• Спектральная чистота, достигаемая не фильтрами, а принципом действия прибора.

• Отсутствие инерционности — включаются сразу на полную яркость, в то время как у ртутно-люминофорных (люминесцентных-экономичных) ламп время включения от 1 с до 1 мин, а яркость увеличивается от 30 % до 100 % за 3—10 минут, в зависимости от температуры окружающей среды.

• Различный угол излучения — от 15 до 180 угловых градусов.

• Низкая стоимость индикаторных светодиодов.

• Безопасность — не требуются высокие напряжения, при должном охлаждении низкая температура светодиода, обычно не превышающая 60 °C.

• Нечувствительность к низким и очень низким температурам. Однако, высокие температуры противопоказаны светодиоду, как и любым полупроводниковым приборам.

• Экологичность — отсутствие ртути, фосфора и ультрафиолетового излучения в отличие от люминесцентных ламп.

Светодиодный светильник самостоятельное устройство. Корпус светильника чаще всего уникален, специально спроектирован под светодиодный источник освещения. Конструктивно такой светильник состоит из цоколя, металлического корпуса, служащего одновременно радиатором, платы со светодиодами, электронного драйвера (преобразователя питания) и полупрозрачной пластмассовой полусферы. Иногда светодиодным светильником называют традиционный светильник с установленной сменной светодиодной лампой. Однако, специально спроектированный светильник обладает большей энергоэффективностью и надёжностью. Светодиодные источники света в основном используются для направленного или местного освещения по причине особенностей полупроводникового излучателя светить преимущественно в одном направлении

Светодиодные светильники для улиц, парков, дорог, для архитектурного освещения. Выполняются в защищенном от влаги и пыли корпусе, кроме того, корпус обычно выполняет роль теплоотвода и изготавливается из хорошо проводящих тепло материалов.

Светильники для производственных целей, ЖКХ и офисов. К изделиям предъявляются повышенные требования по качеству освещения, в том числе к стабильности и цветопередаче, условиям эксплуатации. Такие светильники чаще производятся в антивандальном исполнении, укомплектованы специальной отвёрткой и специальными саморезами, защищающими корпус от несанкционированного вскрытия. Рассеиватель у современных антивандальных светильников для ЖКХ выполнен из поликарбоната, который в десятки раз крепче традиционного стекла.

Светильники для бытовых нужд обычно выпускаются невысокой мощности, но должны удовлетворять многочисленным требованиям к качеству освещения, электробезопасности, пожароопасности и, в немалой степени, — к внешнему виду. Зачастую бытовые светильники имеют сменные лампы.

Кроме указанных применений, светодиодные светильники хорошо подходят для освещения музеев и раритетов, поскольку спектр лампы не содержит ультрафиолетовой составляющей.

Светильники для улиц, парков и дорог должны удовлетворять многим критериям. Основные особенности, которые необходимо учитывать^[2]:

• Экономия электроэнергии. Светильники для улицы освещают большие территории и особенно важно, чтобы большая часть излучаемого света направлялась на освещаемую поверхность. Светодиодные приборы наиболее удовлетворяют таким требованиям в исполнениях прямого света и преимущественно прямого света (по ГОСТ 17677-82) и позволяют получить экономию электроэнергии даже по сравнению с аналогичными газоразрядными лампами высокого давления и натриевыми лампами.

• Прочность конструкции и защищенность от воздействия окружающей среды. Корпус устройства должен быть сконструирован так, чтобы мусор, испражнения птиц и вода не скапливались на поверхности светильника и не ухудшали его охлаждающую способность, прозрачность защитного стекла, тем самым сохраняя характеристики в течение всего срока службы.

• Цветопередача. Светодиодные источники освещения в большинстве обладают лучшими характеристиками цветопередачи. Кроме того, цветовой оттенок и индекс цветопередачи могут быть подобраны при выборе светильника для конкретного приложения.

• Срок службы светодиодных ламп значительно превышает срок службы традиционных уличных источников освещения. Однако, светодиодные источники света чувствительны к повышенной температуре и при плохом теплоотводе срок службы может быть значительно снижен.

• Равномерность освещения зависит от конструкции светильника и в большинстве обеспечивает необходимую диаграмму направленности для светильников прямого света.

• Цена светодиодного светильника зачастую значительно выше аналогичных традиционных устройств освещения. Но, поскольку замена ламп в традиционных устройствах наружного освещения связана со значительными затратами, требует специального оборудования, использование светодиодных устройств в некоторых случаях даёт ощутимую экономию в ближайшей перспективе применения.

Сменная светодиодная лампа — осветительный прибор, устанавливаемый в существующий светильник, изначально предназначенный как для установки сменных светодиодных ламп, так и для установки ламп другого типа — люминесцентных, накаливания, галогенных, возможно, с некоторой доработкой. В настоящее время выпускаются светодиодные лампы практически под все существующие типы цоколей. Лампы выпускаются мощностью до 40 Вт и предназначены для установки в бытовые осветительные устройства — настольные светильники, потолочные светильники, бра — как быстрая замена менее экономичных традиционных ламп без изменения дизайна и конструкции. Производители, кроме напряжения питания, потребляемой мощности и типа цоколя, указывают оттенок белого света (цветовую температуру, как правило, 2700-3000 K, 4000 K, 6000 K), класс энергоэффективности, срок службы лампы и мощность лампы накаливания сравнимой яркости.

Люминесцентная лампа — газоразрядный источник света (КПД ~10%), в котором электрический разряд в парах ртути генерирует ультрафиолетовое излучение, которое пере излучается в видимый свет с помощью люминофора — например, смеси гало фосфата кальция с другими элементами.

Световая отдача люминесцентной лампы в несколько раз больше, чем у ламп накаливания аналогичной мощности.На рисунке 6 изображены различные виды люминесцентных ламп.

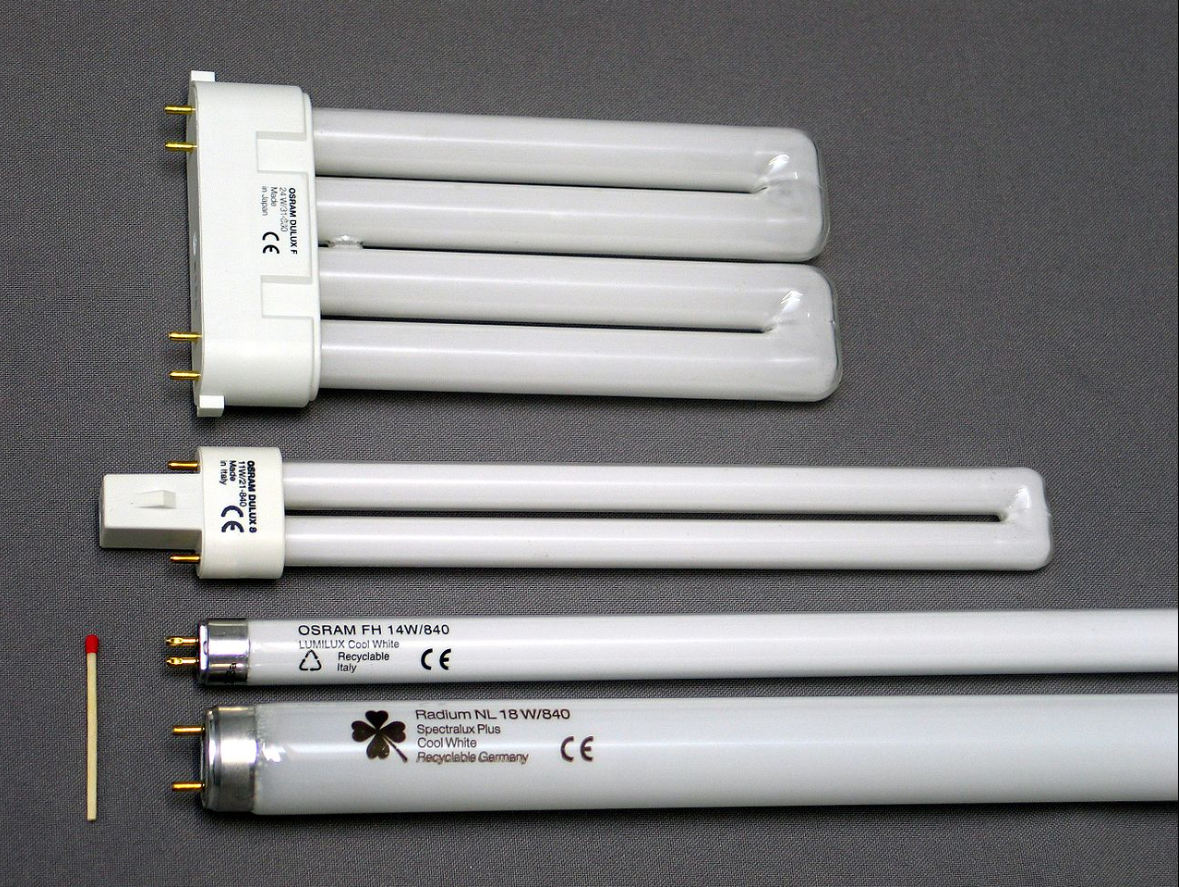

Рисунок 6-различные виды люминесцентных ламп

Люминесцентные лампы нашли широкое применение в освещении общественных зданий: школ, больниц, офисов и т. д. С появлением компактных люминесцентных ламп с электронными балластами, которые можно включать в патроны E27 и E14 вместо ламп накаливания, люминесцентные лампы завоевали популярность и в быту, пока не появились ныне активно вытесняющие их светодиодные лампы.

Люминесцентные лампы наиболее целесообразно было применять для общего освещения, прежде всего помещений большой площади (в особенности совместно с системами DALI), позволяющими улучшить условия освещения и при этом снизить потребление энергии на 50-83 % и увеличить срок службы ламп. Люминесцентные лампы широко применялись также и в местном освещении рабочих мест, в световой рекламе, подсветке фасадов.

До внедрения в практическое применение светодиодной светотехники являлись наиболее распространённым источником для подсветки жидкокристаллических экранов.

Популярность люминесцентных ламп была обусловлена их преимуществами перед лампами накаливания:

• значительно большая светоотдача (люминесцентная лампа 20 Вт даёт освещённость как лампа накаливания на 100 Вт) и более высокий КПД;

• разнообразие оттенков света;

• рассеянный свет;

• длительный срок службы (2000^[1]—90 000 часов^[2] в отличие от 1000 у ламп накаливания) при условии обеспечения достаточного качества электропитания, балласта и соблюдения ограничений по числу включений и выключений (поэтому их не рекомендуется применять в местах общего пользования с автоматическими включателями с датчиками движения).

К недостаткам относят:

• химическую опасность — ЛЛ содержат ртуть в количестве от 2,3 мг до 1 г;

• неравномерный, линейчатый спектр, неприятный для глаз и вызывающий искажения цвета освещённых предметов (существуют лампы с люминофором спектра, близкого к сплошному, но имеющие меньшую светоотдачу);

• деградацию люминофора, что со временем приводит к изменению спектра, уменьшению светоотдачи и, как следствие, снижению КПД ЛЛ;

• мерцание лампы с удвоенной частотой питающей сети (применение ЭПРА решает проблему при условии достаточной ёмкости сглаживающего конденсатора выпрямленного тока на входе инвертора ЭПРА, но производители часто экономят и устанавливают конденсаторы меньшей ёмкости, так как они дешевле);

• необходимость наличия дополнительного приспособления для пуска лампы — пускорегулирующего аппарата (громоздкий шумный дроссель с ненадёжным стартером или же дорогой ЭПРА);

• очень низкий коэффициент мощности ламп — такие лампы являются неудачной для электросети нагрузкой (нивелируется применением очень дорогих ЭПРА с корректором коэффициента мощности);

Существуют и более мелкие недостатки^[3].

Естественно, люминесцентные лампы проигрывают светодиодным источникам в технических характеристиках и в удобстве эксплуатации.

Принцип работы При работе люминесцентной лампы между двумя электродами, находящимися в противоположных концах лампы, горит дуговой разряд^[4][5]. Лампа заполнена смесью инертного газа и паров ртути. Проходящий через газообразное рабочее тело лампы электрический ток возбуждает УФ-излучение, преобразуемое в видимый свет посредством люминесценции, внутренние стенки лампы покрыты люминофором, который пере излучает поглощаемое УФ-излучение в видимый свет. Изменяя состав люминофора, можно менять оттенок свечения лампы. В качестве люминофора до сих пор используют в основном гало фосфаты кальция и ортофосфаты кальция-цинка.

Дуговой разряд поддерживается за счёт термоэлектронной эмиссии электронов с поверхности катода. Для запуска лампы катоды разогреваются либо пропусканием через них тока (лампы типа ДРЛ, ЛД), либо ионной бомбардировкой в тлеющем разряде высокого напряжения («лампы с холодным катодом»). Ток разряда ограничивается балластом.

Электроды люминесцентной лампы представляют собой спираль из вольфрамовой нити, покрытые пастой (активной массой) из щёлочноземельных металлов. Эта паста обеспечивает стабильный разряд. В процессе работы она постепенно осыпается с электродов, выгорает и испаряется. Особенно интенсивно она осыпается во время запуска, когда некоторое время разряд происходит не по всей площади электрода, а на небольшом участке его поверхности, что приводит к локальным перепадам температур. Поэтому люминесцентные лампы всё же имеют конечный срок службы (он зависит главным образом от качества изготовления электродов, скорости зажигания), хотя он и больший, чем у обычных ламп накаливания, у которых спираль с постоянной скоростью испаряется. Отсюда потемнение на концах лампы, которое усиливается ближе к окончанию срока службы. Когда паста выгорит полностью, напряжение на лампе возрастает скачкообразно и схема, в которой работает лампа, не может для её горения обеспечить большим напряжением.

Лампа накаливания — искусственный источник света, в котором свет испускает тело накала, нагреваемое электрическим током до высокой температуры. В качестве тела накала чаще всего используется спираль из тугоплавкого металла (обычно — вольфрама) либо угольная нить. Чтобы исключить окисление тела накала при контакте с воздухом, его помещают в вакуумированную либо заполненную инертными газами или парами колбу.На рисунке 7 изображена лампа накаливания

Рисунок 7- Лампа накаливания

Принцип действия В лампе накаливания используется эффект нагревания тела накаливания при протекании через него электрического тока (тепловое действие тока). Температура тела накаливания повышается после замыкания электрической цепи. Любые тела испускают электромагнитные тепловые волны в соответствии с законом Планка. Спектральная плотность мощности излучения (Функция Планка) имеет максимум, длина волны которого на шкале длин волн зависит от температуры. Положение максимума в спектре излучения сдвигается с повышением температуры в сторону меньших длин волн (закон смещения Вина). Для получения видимого излучения необходимо, чтобы температура излучающего тела превышала 570 °C (температура начала красного свечения, видимого человеческим глазом в темноте). Для зрения человека оптимальный, физиологически самый удобный спектральный состав видимого света отвечает излучению абсолютно чёрного тела с температурой поверхности фотосферы Солнца 5770 K. Однако неизвестны твердые вещества, способные без разрушения выдержать температуру фотосферы Солнца, поэтому рабочие температуры нитей ламп накаливания лежат в пределах 2000—2800 °C. В телах накаливания современных ламп накаливания применяется тугоплавкий и относительно недорогой вольфрам (температура плавления 3410 °C), рений (температура плавления ниже на 236 °C, но выше прочность при пороговых температурах) и очень редко осмий (температура плавления 3045 °C). Поэтому спектр ламп накаливания смещён в красную часть спектра. Только малая доля электромагнитного излучения лежит в области видимого света, основная доля приходится на инфракрасное излучение. Чем меньше температура тела накаливания, тем меньшая доля энергии, подводимой к нагреваемой проволоке, преобразуется в полезное видимое излучение, и тем более «красным» кажется излучение.

Для оценки физиологического качества светильников используется понятие цветовой температуры. При типичных для ламп накаливания температурах 2200—2900 K излучается желтоватый свет, отличный от дневного. В вечернее время «тёплый» (T  свет более комфортен для человека и меньше подавляет естественную выработку мелатонина^[2], важного для регуляции суточных циклов организма (нарушение его синтеза негативно сказывается на здоровье).

В атмосферном воздухе при высоких температурах вольфрам быстро окисляется в три оксид вольфрама (образуя характерный белый налёт на внутренней поверхности лампы при потере ею герметичности). По этой причине вольфрамовое тело накала помещают в герметичную колбу, из которой в процессе изготовления лампы откачивается воздух, и колба заполняется инертным газом — обычно аргоном, реже криптоном. На заре индустрии ламп их изготавливали с вакууммированными колбами; в настоящее время только лампы малой мощности (для ламп общего назначения — до 25 Вт) изготавливают в вакуумированной колбе. Колбы более мощных ламп наполняют инертным газом (азотом, аргоном или криптоном). Повышенное давление в колбе газонаполненных ламп уменьшает скорость испарения вольфрамовой нити. Это не только увеличивает срок службы лампы, но и позволяет повысить температуру тела накаливания. Таким образом, световой КПД повышается, а спектр излучения приближается к белому. Внутренняя поверхность колбы газонаполненной лампы медленнее темнеет при распылении материала тела накала в процессе работы, чем у вакуумированной лампы.

Все чистые металлы и их многие сплавы (в частности, вольфрам) имеют положительный температурный коэффициент сопротивления, что означает увеличение электрического удельного сопротивления с ростом температуры. Эта особенность автоматически стабилизирует электрическую потребляемую мощность лампы на ограниченном уровне при подключении к источнику напряжения (источнику с низким выходным сопротивлением), что позволяет подключать лампы непосредственно к электрическим распределительным сетям без использования ограничивающих ток балластных реактивных или активных двухполюсников, что экономически выгодно отличает их от газоразрядных люминесцентных ламп. Для нити накаливания осветительной лампы типично сопротивление в холодном состоянии в 10 раз меньше, чем в нагретом до рабочих температур.

Для изготовления обычной лампы накаливания требуется как минимум 7 различных металлов.

Распространённые виды сменных светодиодных ламп:

• Лампы с плоской платой и рассеивателем. Как правило, имеют форму «груши», «свечи» или софита. Могут быть оснащены качественным радиатором и драйвером — для него в такой лампе достаточно много места. Бывают также лампы, сделанные по технологии Chip-On-Board (COB). Недостаток такой схемы — сложно получить лампу, диаграмма направленности которой не имеет значительного провала в сторону цоколя, для этого приходится делать достаточно крупногабаритный рассеиватель.

• Лампа - «кукуруза». Собирается из нескольких плат в форме многогранной призмы, на каждую плату устанавливается несколько маломощных светодиодов, сверху может накрываться колпаком из оргстекла с отверстиями для охлаждения. По форме такая лампа напоминает кукурузный початок. Лампы- «кукурузы» дают более всенаправленную диаграмму распределения света, и потому не требуют крупногабаритных рассевателей. Как правило в лампах-кукурузах светодиоды плохо охлаждаются, отчего быстро теряют яркость или выходят из строя.

• Филаментные лампы — внешне похожи на ранние лампы накаливания, благодаря чему могут использоваться в декоративных светильниках, рассчитанных на прозрачные лампы накаливания. В таких лампах светодиоды выращиваются на стеклянной подложке, соединяются последовательно в группы, как правило по 28 светодиодов, что позволяет упростить драйвер, так как одна такая «нить» питается напряжением около 100 вольт — благодаря этому не требуется преобразование напряжения, достаточно лишь ограничения тока и выпрямления. С другой стороны, места для преобразователя и радиаторов охлаждения в таких лампах очень мало. В дешёвых филаментных лампах используются простейшие выпрямители даже без сглаживающих конденсаторов.

• Линейные лампы — предназначены для замены линейных люминесцентных ламп. Для этого из светильника извлекаются балластные дроссели и стартеры (либо электронные пускорегулирующие аппараты).

• Специальные лампы — для замены индикаторных ламп, ламп со специальным цоколем и т. д. Выполняются в форме заменяемой лампы.

RGBлампа построена на основе rgbсветодиодов .RGB-светодиод - это три близко расположенных светодиода под одной общей линзой: это красный, зелёный и синий, что соответствует его названию.Обычно у этих трёх светодиодов объединены плюсовые, т.е. с общим анодом или минусовые - с общим катодом выводы, соответственно, всего у RGB-светодиода четыре вывода. Фактически, управление RGB - это управление тремя светодиодами.

Данные светодиоды управляются драйвером.Драйвер (англ. driver — управляющее устройство, водитель) — электронное устройство, предназначенное для преобразования электрических сигналов, целью которого является управление чем-либо. Драйвером обычно называется отдельное устройство или отдельный модуль, микросхема в устройстве, обеспечивающие преобразование электрических управляющих сигналов в электрические или другие воздействия, пригодные для непосредственного управления исполнительными или сигнальными элементами.

Под определение драйвера попадают многочисленные устройства:

• Шинные формирователи, предназначенные для передачи сигналов с одного уровня цифрового устройства на другой с преобразованием уровня, усилением нагрузочной способности и другими особенностями. Такие устройства обеспечивают передачу данных между различными логическими блоками по общим линиям связи внутри вычислительных машин.

• Формирователи сигналов интерфейсов цифровых электронных устройств, предназначенные для преобразования, приёма и передачи цифровых сигналов и согласования электрических параметров с особенностями линии связи. Наиболее известными представителями таких драйверов считаются формирователи интерфейсов RS-232 (COM — порт), RS-485, RS-422, CAN, LIN, Ethernet, USB, IEEE 1394 и т. д.

• Устройства управления различными типами исполнительных устройств, такими как электромагниты, электродвигатели (в том числе шаговые), сигнальные лампы, дозаторы (в том числе печатающие головки принтеров), сервоприводы, звуковые сигналы и т. д.

• Модули питания и управления устройствами, требующими соблюдения определённых рабочих параметров в процессе включения, выключения и работы. Ярким примером можно считать драйверы светодиодов, поскольку к питанию светодиодных устройств предъявляются повышенные требования.

• Драйверы силовых транзисторов, MOSFET и IGBT-транзисторов. Затворы мощных полевых силовых транзисторов имеют большую электрическую ёмкость (тысячи пикофарад), для зарядки которых на высокой частоте нужен большой ток (амперы). Драйвер обеспечивает большой ток для быстрой зарядки затвора транзистора для его открытия. А также быстро разряжает затвор, когда транзистор нужно закрыть.

Светодиоды, в отличие от других излучающих свет приборов (ламп, светильников), не могут быть напрямую включены в бытовую сеть. Более того, светодиоды не могут питаться фиксированным напряжением, которое указано в паспорте. Устройство питания светодиода должно иметь элементы, ограничивающие ток через светодиод в соответствии с его характеристиками, или балласт. Именно поэтому диод называется «токовым прибором», и использование традиционных преобразователей напряжения неприменимо. Светодиод, как и любой полупроводниковый диод, имеет нелинейную вольтамперную характеристику, которая меняется под воздействием температуры и, хоть и незначительно, но отличается у разных излучателей, даже выпущенных в одной партии. Поэтому ограничивающие ток элементы должны учитывать, как разброс параметров светодиодов, температурный и временной уход, так и изменения питающего напряжения.

• Известно множество схем питания светодиодов. Наиболее простым решением для ограничения тока светодиода является резистор, включённый последовательно с светодиодом, однако, такой вариант не слишком экономичен. Немалая часть подводимой мощности будет выделяться на этом резисторе в виде тепла. Можно уменьшить эту "паразитную" мощность снижением напряжения питания системы и уменьшением сопротивления резистора. Чем меньше выбрать сопротивление резистора, тем меньше он будет греться. Но и тем больше будет меняться ток светодиода при изменении его параметров, вызванных например, изменениями температуры, а при слишком малом сопротивлении резистора, ток может выйти из рабочего диапазона и снизить долговечность светодиода вплоть до выхода его из строя.

• Наиболее популярные на данный момент эффективные схемы питания — на основе импульсных преобразователей (электронный балласт) и на основе реактивного сопротивления ёмкостных элементов (ёмкостной балласт).

• Другой способ питания — стабилизация тока через светодиод с помощью электронной схемы. Для таких целей выпускаются специальные микросхемы, содержащие один или несколько стабилизирующих ток выходов. При использовании такого решения, напряжение питания может быть подобрано таким, что выделяемая на драйвере активная мощность была минимальной. Драйверы со стабилизацией тока и с управлением от микроконтроллера используются в электронных светодиодных табло, где требуется управлять не только включением, выключением и яркостью каждого пикселя, но и его цветом^[3].

• В некоторых применениях, например батарейном питании, напряжения источника не хватает для включения светодиода. В таких устройствах используются повышающие преобразователи, специально разработанные для эффективного использования светодиодных излучателей^[4].

• Для питания мощных белых светодиодов в осветительных устройствах применяются специальные блоки — электронные драйверы светодиодов, представляющие собой эффективные преобразователи питания, которые стабилизируют не напряжение на своём выходе, а ток.

• Такие драйверы позволяют включить один или несколько светодиодов, соединённых в одну последовательную цепочку. Несколько параллельных цепочек таким драйвером питаться не могут, поскольку ток в отдельных цепочках может сильно отличаться.
