Изготовление гоночного автомобиля

Гоночная машина.

Я предлагаю вам изготовить простую модель гоночного автомобиля, если изготовить несколько таких моделей, то можно будет организовать соревнования, производя запуск со стартовой катапульты. Предлагаемая модель по своей сложности вполне доступна для изготовления на занятиях в пятых-шестых классах. Изготовив несколько деталей, вы можете собрать предлагаемую машину. Для того чтобы модель имела прочный корпус и свободно перемещалась, желательно все детали изготовить как можно точнее, особое внимание следует уделить плотной посадке шипового соединения. При установке колёс проследить, чтобы канцелярские гвоздики плотно не прижимали колесо и в тоже время, чем меньше колесо шатается, тем прямолинейнее и дальше поедет ваша модель. Во избежание расщепления слоев фанеры во время установки колес необходимо 1: Основание (деталь №1) разметить таким образом, чтобы верхний и нижний слои шпона располагались вдоль, а средний слой поперёк. 2: Воображаемые оси колес располагать на основании (деталь №1) не ближе 15 мм от края. По желанию модель машины, конечно же, можно видоизменить, но я думаю, что это лучше делать с ребятами постарше. Эта модель имеет простую конструкцию, проста в изготовлении а это немаловажный фактор для детей данного возраста ведь пятиклассник только начинающий мастерить уже на начальном этапе мечтает добиться результата , если модель сложная ребёнок не успев завершить её может разочароваться, а выполнив данную работу у ребенка появляется уверенность в своих силах, и в придачу он получит спортивное удовольствие от запуска модели. И самое главное во время работы не забываем о соблюдении правил техники безопасности.

Сначала предлагаю внимательно познакомиться с набором деталей, их немного - всего шесть ( деталь №1 – основание 1шт; деталь №2 – кузов 1шт; деталь №3 – колесо 4шт.) рисунок №16. Все детали изготавливаются - из фанеры толщиной 4 мм. Обычно такая фанера выпускается трехслойной и используется для изготовления мебели и в строительных целях. Желательно использовать мебельную фанеру – она более высокого качества.

Последовательность основных работ по изготовлению гоночной машины:

Материалы и инструменты, необходимые для изготовления:(подкладная доска, шаблоны, лобзик, карандаш, шило, надфиль, линейка, наждачная бумага и колодка, клей). (рис.1).

Рис.1

1. - вам необходимо разметить заготовки деталей по шаблонам (рис.2).

(для выполнения данного задания вам необходим карандаш, фанера, шаблоны деталей которые вы можете скопировать с рисунка №16)

Рис.3

Рис.2

2.– прокалываем отверстия в центре колес (рис.4) ) (используем шило и подкладную доску)

3 – выпиливаем заготовки деталей (рис.5).

Лобзик следует перемещать плавно и без перекосов, так как пилка легко ломается. В местах поворота линий рисунка заготовку надо медленно поворачивать, не прекращая вертикального движения лобзика. Через каждые 3-5 минут работы необходимо делать небольшой перерыв, чтобы пилка остывала.

Рис.4

(используем выпиловочный столик «ласточкин хвост» работаем ручным лобзиком)

Рис.5

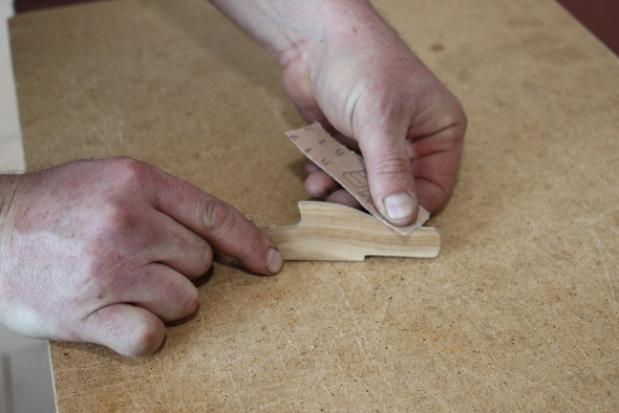

4 – отшлифовываем детали (рис.6-7) (используем шлифовальную колодку, набор надфилей)

Рис.6

Рис.7

5 – устанавливаем колеса (деталь №3 ) по линиям разметки на основание ( деталь №1) (рис.8-9)

(используем шило, канцелярские гвоздики)

Рис.9

Рис.8

6 – подгоняем шиповое соединение деталей №1 и №2 (рис.10), затем склеиваем их между собой(рис.11-12). Клеевому соединению дать время просохнуть

(используем надфиль, клей)

Рис.11

Рис.10

Рис.13

Рис.12

7 – испытываем изделие(рис.14-15)

Рис.15

Рис.14

( для запуска используем стартовую катапульту)

Рисунок №16
