«Изучаем резисторы»
З н а к о м и м с я с р а д и о д е т а л я м и
Р Е З И С Т О Р Ы

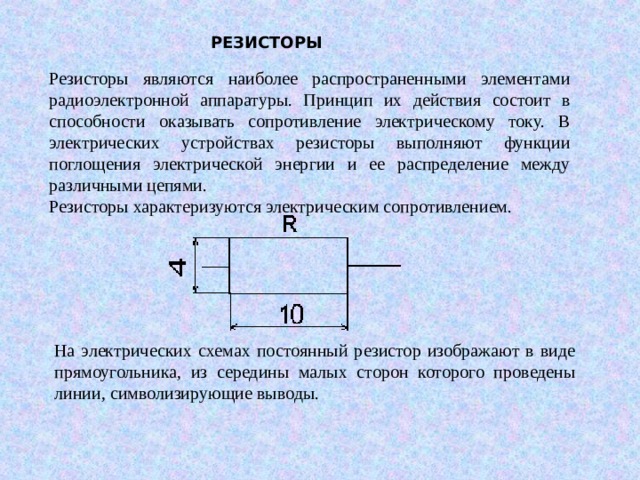

РЕЗИСТОРЫ
Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры. Принцип их действия состоит в способности оказывать сопротивление электрическому току. В электрических устройствах резисторы выполняют функции поглощения электрической энергии и ее распределение между различными цепями.
Резисторы характеризуются электрическим сопротивлением.
На электрических схемах постоянный резистор изображают в виде прямоугольника, из середины малых сторон которого проведены линии, символизирующие выводы.
Резисторы бывают постоянные и переменные. Переменные резисторы делятся на регулировочные и подстроечные .
Условно-графическое и внешний вид основных типов резисторов
переменный резистор
резистор
подстроечный резистор
Регулировочным резистором пользуются сравнительно часто, например для регулирования громкости или тембра звука. Подстроечным же резистором подбирают какой-то режим конструкции лишь при налаживании. Ручка его движка - короткая, для регулировки отверткой.
Устройство резисторов

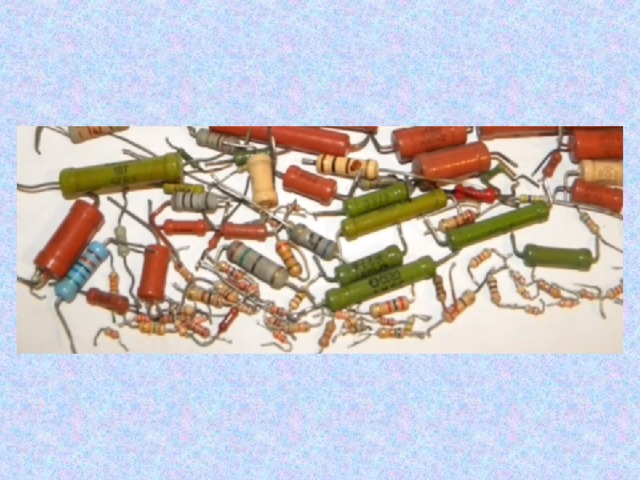

Внешний вид постоянных резисторов различных марок и мощностей
Внешний вид подстроечных и переменных резисторов различных марок
Номинальную мощность резисторов указывают, если это необходимо, с помощью специальных символов внутри прямоугольника.
Переменный резистор изображают так же , как и постоянный, но еще добавляют к середине большой стороны третий вывод со стрелкой. Если третий вывод изображен в виде небольшого отрезка, к которому перпендикулярно изображен подвод, то это подстроечный резистор.
На рисунке изображены условно-графические изображения различных резисторов.
Около каждого резистора на схемах проставляют сопротивление в омах, килоомах и мегаомах (1мОм = 1000 кОм = 1 000 000 Ом). Сопротивления менее килоОма обозначают в Омах, но размерность не ставят, например: 10, 130, 910 . Сопротивления от килоОма и выше , но менее мегаОма обозначают в килоОмах , но с добавлением буквы "к", например: 1,2 к, 120 к, 820 к, от мегаОма и больше сопротивления обозначают в единицах мегаОм с добавлением буквы "м" , например: 1 М, 5,6 М.
В условных обозначениях постоянных резисторов на схемах проставляют мощность, на которую должен быть рассчитан резистор. Мощность переменных резисторов на схемах не ставится, просто в пояснительном тексте указывается его тип.
Параллельное и последовательное соединение резисторов
R общ =R 1 +R 2 +R 3 + …..+R n
1/R общ =1/R 1 +1/R 2 +1/R 3 + …..+1/R n
R общ =(R 1 +R 2 +R 3 )/3
R общ =(R1*R2)/(R1+R2)
