Классификация сварочных дуг

Классификация сварочных дуг.

В зависимости от того, в какой среде про­исходит дуговой разряд, различают:

1. Открытую дугу, горящую в воздухе (в состав газовой среды зоны дуги входят воздух, пары электрода, электродного по­крытия и свариваемого металла).

2. Закрытую дугу, горящую под флюсом (в состав газовой среды зоны дуги входят па­ры основного металла, проволоки и флюса).

3. Дугу, горящую в среде защитных газов (в состав газовой среды зоны дуги входят пары основного металла, проволо­ки и защитный газ).

Сварочная дуга классифицируется по роду тока (постоянный, переменный) и по длительности горения (стационарная, им­пульсная). При сварке дугой переменного тока частотой 50 Гц (промышленная ча­стота) катодное и анодное пятна меняются 100 раз в секунду. Устойчивость горения дуги ниже, чем на постоянном токе. Это объясняется тем, что в процессе перехода через нуль и изменения полярности дуга угасает. В момент угасания дуги снижается температура столба, катодного и анодно­го пятен, и, следовательно, уменьшается ионизация дугового промежутка. Чем ста­бильнее горит дуга, тем выше качество сварного соединения.

При применении постоянного тока раз­личают дугу прямой (минус на электроде) и обратной (плюс на электроде) полярности.

В зависимости от типа применяемого электрода дуга может возбуждаться между плавящимся (металлическим) и неплавя­щимся (угольным, графитовым, вольфра­мовым) электродами.

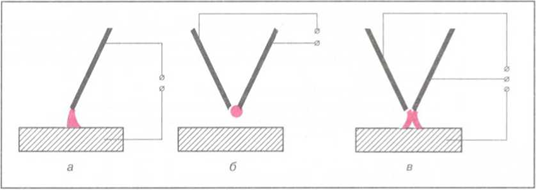

По принципу работы дуги бывают пря­мого действия (рис. 1а) (дуга между электродом и металлом), косвенного действия (рис. 1б) (дуга между двумя электродами) и комбинированного действия (рис. 1в) (сочетание дуги прямого и косвенного дей­ствия). Комбинированную дугу часто назы­вают трехфазной.

Рис. 1

Закрепляющий материал.

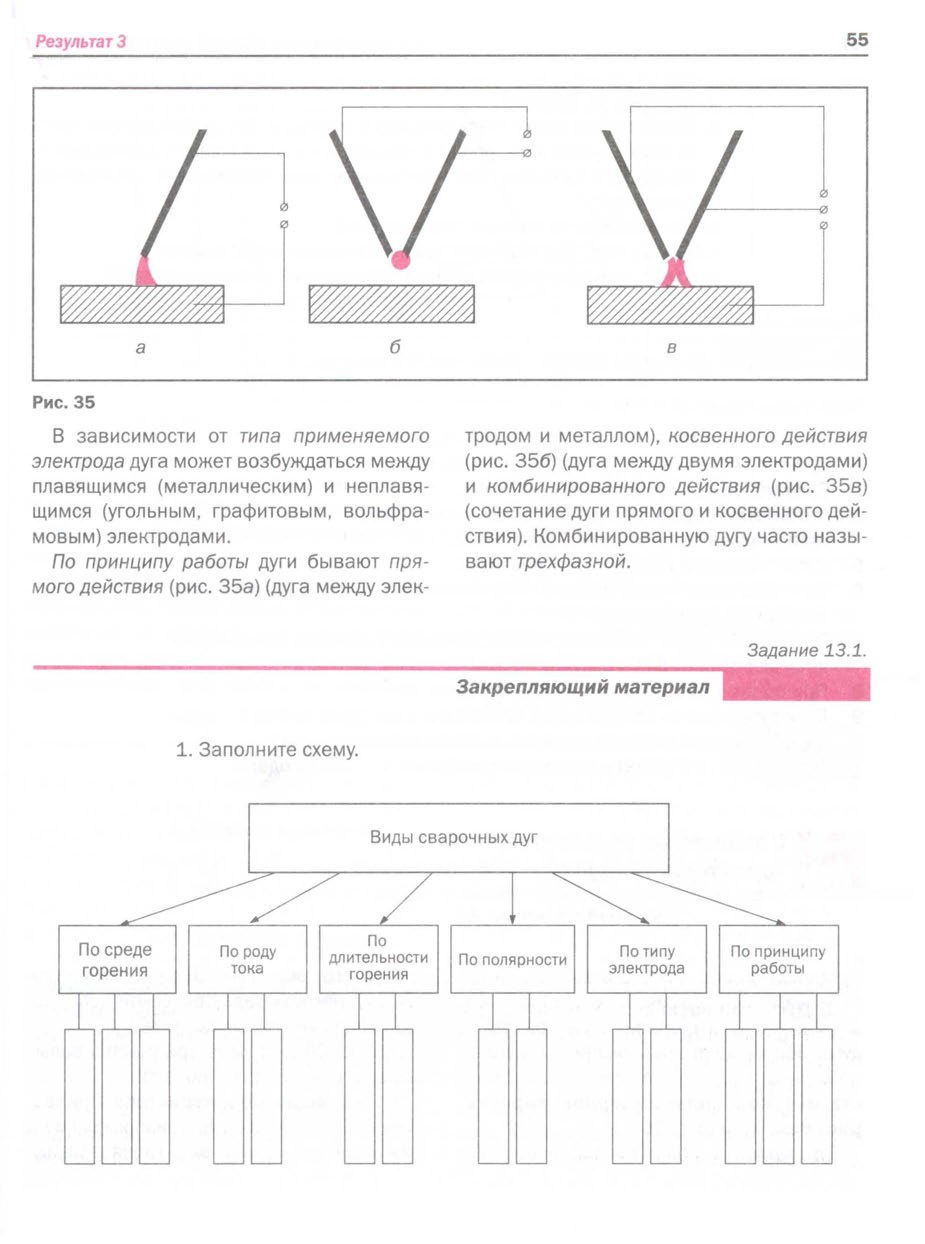

Заполните схему.

Ответьте на вопросы.

1. Какой состав имеет газовая среда в зоне дуги при рунной дуговой сварке плавящимся электродом с обмазкой и неплавящимся электрод?

__________________________________________________________________________

1. Какая дуга и почему горит стабильнее: дуга переменного или постоянного тока?

__________________________________________________________________________

1. Что называется прямой полярностью?

__________________________________________________________________________

1. Почему при обратной полярности дуга зажигается быстрее?

__________________________________________________________________________

1. Какая дуга называется прямой, обратной и комбинированной?

__________________________________________________________________________

Технический диктант.

Вставьте пропущенные слова в предложения.

1. Дуга, горящая между двумя электродами, называется _______________________________.

2. Если минус на металле, то полярность ____________________________________________.

3. Стабильное горение дуги наблюдается при ____________________________________ токе.

4. Дуга, горящая под флюсом, называется ___________________________________________.

5. Дуга, горящая в воздухе, называется ______________________________________________.

6. Если дуга горит между двумя электродами и металлом одновременно,

то такая дуга называется ______________________________________________________________.

7. При сварке дугой переменного тока катодное и анодное пятна меняются местами ____ раз в секунду.

8. При обратной полярности дуга зажигается _________________________________________.

9. Если дуга горит в газовой среде, состоящей из воздуха, паров электрода, обмазки и основного металла, то такая дуга называется _________________________________________________.

10. Дуга может возбуждаться между плавящимся и __________________________ электродами.

­
