Классификация сварочных дуг

ПЛАН УРОКА.

Тема урока: Классификация сварочных дуг.

Цели урока:

• образовательная: изучить виды и классификацию сварочных дуг;

• развивающая: создать на уроке условия для развития мыслительных способностей;

• воспитательная: воспитания в учениках средствами урока уверенности в своих силах.

Оснащение урока: учебник, ноутбук, проектор (содержит презентацию).

Тип урока: комбинированный.

ХОД УРОКА

Проверка присутствующих на уроке и их готовность к уроку…………..1мин.

Отметка отсутствующих и наличие учебных принадлежностей.

Объяснение и запись темы и целей урока…………………………………..2мин.

Актуализация опорных знаний………………………………………………5мин.

1. Сварочной дугой называется ………

2. Основные участки сварочной дуги.

3. Основной участок падения напряжения на дуге.

4. Чему равна длина дуги?

5. Какая дуга называется стабильной?

Мотивация учебной деятельности…………………………………………..3мин.

В зависимости от того, в какой среде происходит дуговой разряд, различают различные виды сварочных дуг. Также сварочные дуги классифицируются по роду сварочного тока, электрода, принципа действия и полярности тока. Знание принципа работы дуги можно выбрать наиболее подходящий вариант для выполнения работы, исходя из свойств свариваемого материала, его толщины, требованиям к конструкции и т.д.

Изучение нового материала…………………………………………………26мин.

Конспектирование и объяснение нового материала.

Закрепление полученных знаний……………………………………………5мин.

Классификация сварочных дуг по:

• роду тока и длительности горения;

• типу применяемого электрода и полярности;

• принципу работы;

• составу газового промежутка;

• принципу работы дуги.

Подведение итогов урока……………………………………………………...2мин.

Оценивание наиболее активных студентов.

Домашнее задание……………………………………………………………...1мин.

Проработка изученного материала по конспекту и других, рекомендованных источников информации.

Классификация сварочных дуг.

Сварочная дуга классифицируется по роду применяемого тока (постоянный, переменный, трехфазный) и по длительности горения (стационарная, импульсная).

По типу применяемого электрода дуга может возбуждаться между плавящимся (металлическом) и неплавящимся (угольным, вольфрамовым) электродами.
При прямой полярности отрицательный полюс силовой цепи (катод) находится на электроде, а положительный полюс (анод) — на основном металле. При обратной полярности «плюс» на электроде, а «минус» на изделии.
В зависимости от того, в какой среде происходит дуговой разряд, различают:

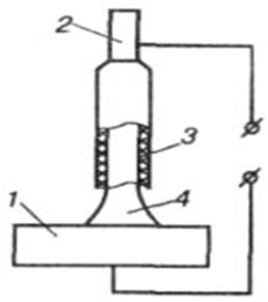

1 . Открытая дуга, горящая в воздухе (в состав газовой среды зоны дуги входят воздух, паря электрода, электродного покрытия и свариваемого металла).

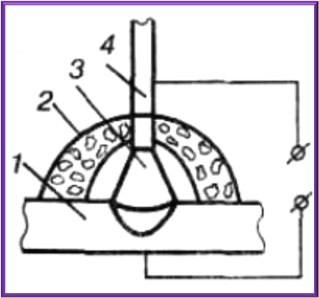

2 . Закрытая дуга, горящая под слоем флюса (в состав газовой среды зоны дуги входят пары основного металла, проволоки и флюса).

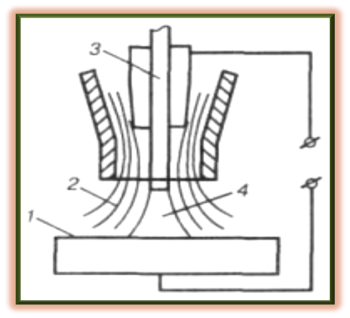

3. Дуга горящая в защитных газах

(в состав газовой среды зоны дуги входят

пары основного металла,

проволока и защитный газ).

4.

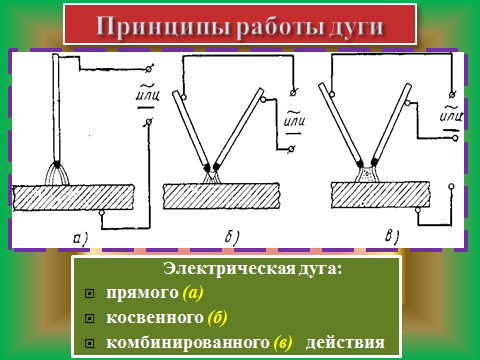

По принципу работы различают дугу прямого, косвенного и комбинированного действия.
