Клин. резка металла

Неманское СУВУ закрытого типа

Понятие об обработке металлов резанием

Подготовил: мастер п/о Чукардин В.И.

Резание — обработка материалов с помощью режущего инструмента для получения деталей и изделий заданных размеров, формы и качества поверхности.

напильник

крейцмейсель

сверло

шлифовальная шкурка

Токарный

резец

Режущие инструменты

ножовка слесарная;

зубило

фреза

Клин - основа режущей части

Углы клина:

α -задний угол наклона;

β - угол заострения;

γ - передний угол наклона;

δ - угол резания.

Задняя грань

Термин «клин» происходит от греч. «наклоняю»

Механическая обработка металла

Без снятия стружки

Со снятием стружки

сверление и зенкование

Резка слесарными ножницами

точение

фрезерование

Высечка (вырубка)

шлифование

рубка

резка слесарной ножовкой

опиливание

нарезание резьбы

шабрение

Для резания материалов также используются:

• электрическая искра (электроискровой способ);
• сочетание электротепла и электродуги (электроконтактный способ);
• сочетание химических веществ и электрического тока (электрохимический способ);
• сочетание абразивного инструмента и электрического тока (анодно-абразивный способ);
• тепловой микровзрыв с электрическим током (анодно-механический способ); звуковые колебания (ультразвуковой способ);
• мощный луч света (лазерный способ)

и т.д.

Гидроабразивная резка металла

Понятие о шероховатости,

Шероховатость -совокупность всех микронеровностей, образующих рельеф поверхности детали.

При обычной чистовой обработке резцом действительная площадь касания составляет менее 20% реальной.

Структура обозначения шероховатости поверхности

При применении знака без указания параметра и способа обработки его изображают без полки.

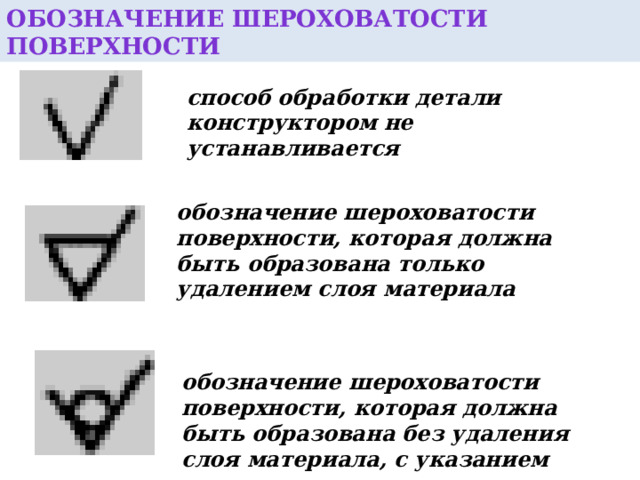

обозначение шероховатости поверхности

способ обработки детали конструктором не устанавливается

обозначение шероховатости поверхности, которая должна быть образована только удалением слоя материала

обозначение шероховатости поверхности, которая должна быть образована без удаления слоя материала, с указанием значения параметра шероховатости.

параметры шероховатости поверхности

Высотные

Шаговые

S — средний шаг неровностей профиля по вершинам;

Ra — среднее арифметическое отклонение профиля;

Sm — средний шаг неровностей профиля по средней линии

Rz— высота неровностей профиля по десяти точкам;

tp — относительная опорная длина профиля.

Rmax — наибольшая высота профиля.

Условные обозначения направления неровностей

Типы направления неровностей

Обозначение

Типы направления неровностей

Обозначение

ОБОЗНАЧЕНИЙ ШЕРОХОВАТОСТИ НА ЧЕРТЕЖАХ

Размер шероховатости (численное значение) указывается в микрометрах (мкм).

контроль шероховатости поверхности.

определение принадлежности контролируемой поверхности к назначенному классу

Цели контроля

определение годности поверхности детали в отношении требований к шероховатости поверхности

Зависимость шероховатости поверхности от вида обработки
