Кодирование графической информации

Категория: Информатика

Нажмите, чтобы узнать подробности

В презентации  объясняется аналоговый и дискретный способы представления информации, даются понятия растр и пиксель, битовая глубина. Показывается построение битовой карты изображения.

Обьясняются системы цветопередач RGB, CMYK и HSB. Наглядно выводятся формулы 1) для расчёта количества цветов по размеру пикселя; 2) для измерения графического файла.

Разбирается решение задач по теме "Вычисление объёма видеопамяти".

Показать полностью

Просмотр содержимого документа
«Кодирование графической информации»

Кодирование графической информации

Кодирование графической информации

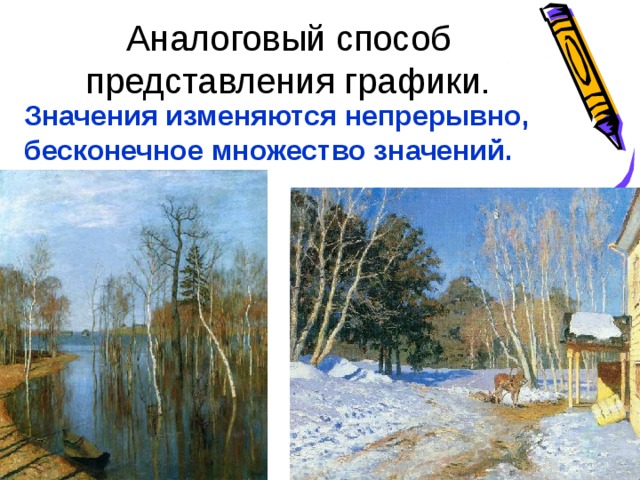

Аналоговый способ представления графики. Значения изменяются непрерывно, бесконечное множество значений.

Аналоговый способ представления графики.

Значения изменяются непрерывно, бесконечное множество значений.

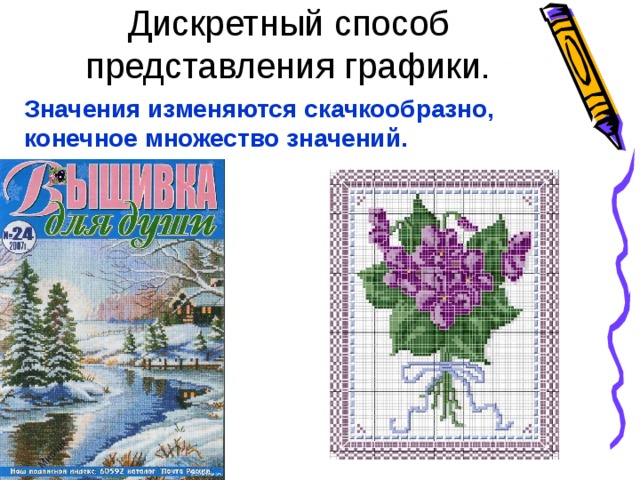

Дискретный способ представления графики. Значения изменяются скачкообразно, конечное множество значений.

Дискретный способ представления графики.

Значения изменяются скачкообразно, конечное множество значений.

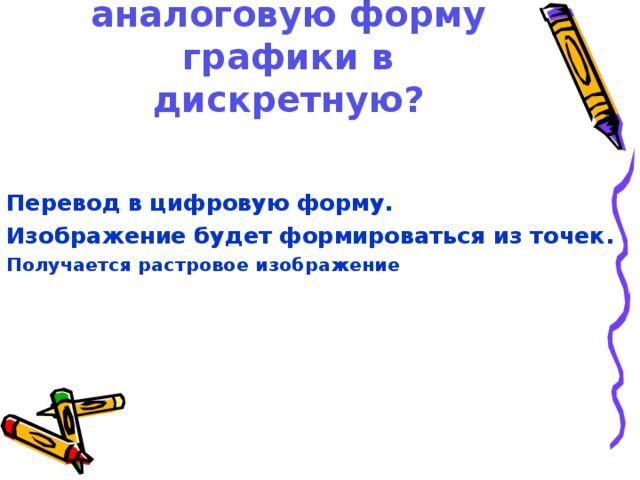

Как можно преобразовать аналоговую форму графики в дискретную? Перевод в цифровую форму. Изображение будет формироваться из точек. Получается растровое изображение

Как можно преобразовать аналоговую форму графики в дискретную?

Перевод в цифровую форму.

Изображение будет формироваться из точек.

Получается растровое изображение

Растр – прямоугольная сетка пикселей на экране. Пиксель ( точка экрана) – минимальный элемент растра.  Точки сливаясь дают общую картину.

Растр – прямоугольная сетка пикселей на экране.

Пиксель ( точка экрана) – минимальный элемент растра.

Точки сливаясь дают общую картину.

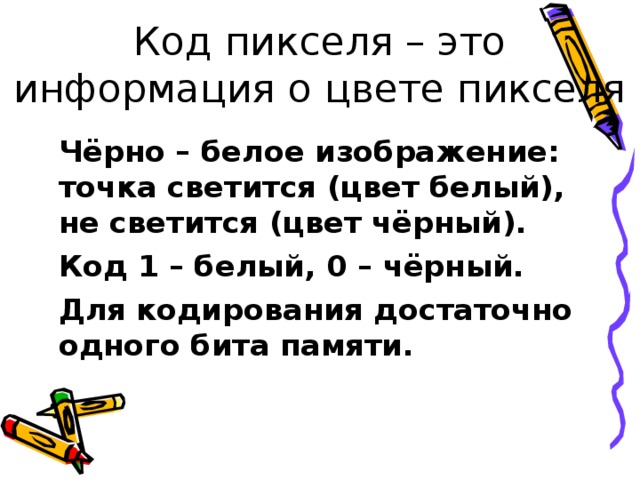

Код пикселя – это информация о цвете пикселя Чёрно – белое изображение: точка светится (цвет белый), не светится (цвет чёрный). Код 1 – белый, 0 – чёрный. Для кодирования достаточно одного бита памяти.

Код пикселя – это информация о цвете пикселя

Чёрно – белое изображение: точка светится (цвет белый), не светится (цвет чёрный).

Код 1 – белый, 0 – чёрный.

Для кодирования достаточно одного бита памяти.

Построить битовую карту для чёрно-белого изображения 0   1   0     1 1     0   1 1     0   1           0 0 1 0 1     1 1 0     0   0   0 0 1 1   0         1   1   1   0       1 1 0   1 0   0

Построить битовую карту для чёрно-белого изображения

0



1



0





1

1





0



1

1





0



1











0

0

1

0

1





1

1

0





0



0



0

0

1

1



0









1



1



1



0







1

1

0



1

0



0

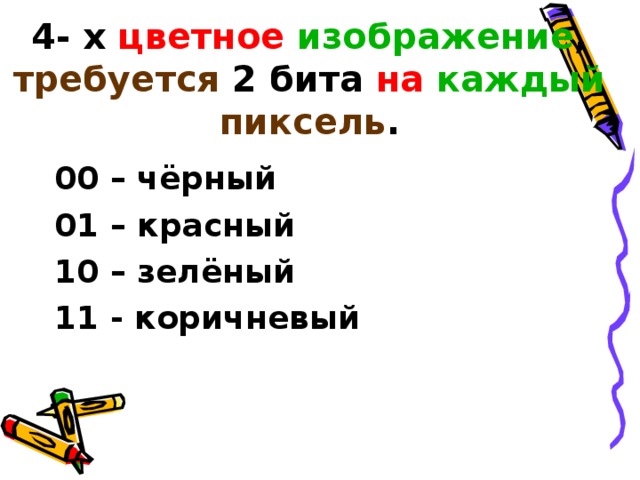

4- х цветное  изображение , требуется 2 бита на  каждый  пиксель . 00 – чёрный 01 – красный 10 – зелёный 11 - коричневый

4- х цветное изображение , требуется 2 бита на каждый пиксель .

00 – чёрный

01 – красный

10 – зелёный

11 - коричневый

Любой цвет получается из сочетания трёх базовых цветов (система цветопередачи R G B )  Цвет Красный Чёрный 0 Зелёный Синий Синий 0 0 Зелёный 0 0 Голубой 0 Красный 0 1 1 0 1 1 Розовый 1 0 1 жёлтый 1 0 Белый 0 1 1 1 0 1 1

Любой цвет получается из сочетания трёх базовых цветов (система цветопередачи R G B )

Цвет

Красный

Чёрный

0

Зелёный

Синий

Синий

0

0

Зелёный

0

0

Голубой

0

Красный

0

1

1

0

1

1

Розовый

1

0

1

жёлтый

1

0

Белый

0

1

1

1

0

1

1

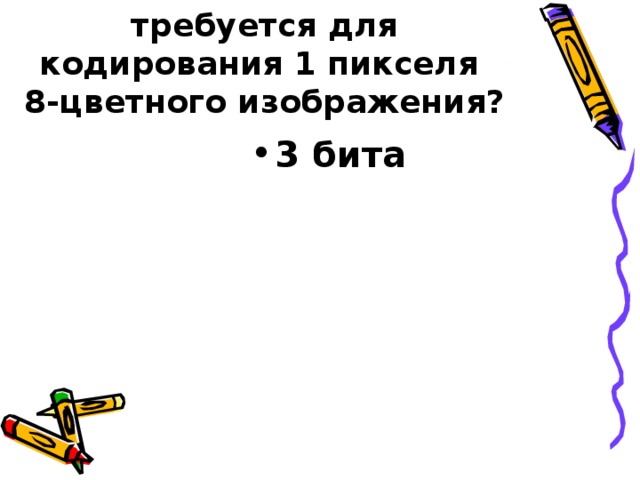

Сколько бит памяти требуется для кодирования 1 пикселя  8-цветного изображения? 3 бита

Сколько бит памяти требуется для кодирования 1 пикселя 8-цветного изображения?

  • 3 бита
2 цвета   -  1 бит 4 цвета   -  2 бита 8 цветов  -  3 бита 16 цветов  -  4 бита К=2 В  К – количество цветов  В – количество битов  на  1 пиксел ь, называют  битовая глубина.
  • 2 цвета - 1 бит
  • 4 цвета - 2 бита
  • 8 цветов - 3 бита
  • 16 цветов - 4 бита

К=2 В К – количество цветов В – количество битов на 1 пиксел ь, называют битовая глубина.

Задача 1 . В изображении используется палитра из 256 цветов. Сколько битов занимает каждый пиксель? Дано:  К=256  К=2 В _____  256=2 В  В=8 бит= 1 байт -?   Ответ: В=1 байт

Задача 1 . В изображении используется палитра из 256 цветов. Сколько битов занимает каждый пиксель?

Дано:

К=256 К=2 В

_____ 256=2 В В=8 бит= 1 байт

-? Ответ: В=1 байт

Объем видеопамяти  V= M *N *B Где : M – количество пикселей по        горизонтали N – количество пикселей по        вертикали B – битовая глубина

Объем видеопамяти V= M *N *B

Где :

M – количество пикселей по горизонтали

N – количество пикселей по вертикали

B – битовая глубина

Задача 2. Какой объем видеопамяти в Кбайтах нужен для хранения изображения  размером 640 х 1024 пикселей и использующего 32 -цветную палитру?  Дано: M = 640 N = 1024 K = 32 ________ V - ?

Задача 2. Какой объем видеопамяти в Кбайтах нужен для хранения изображения размером 640 х 1024 пикселей и использующего 32 -цветную палитру?

Дано:

M = 640

N = 1024

K = 32

________

V - ?

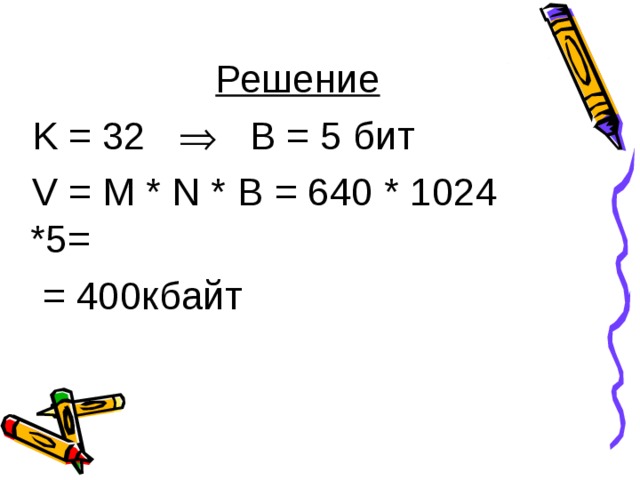

Решение K = 32  B = 5 бит V = M * N * В = 640 * 1024 *5 =  = 4 00 кбайт

Решение

K = 32  B = 5 бит

V = M * N * В = 640 * 1024 *5 =

= 4 00 кбайт

Задача 3 .  Растровое изображение размером 64 на 32 пикселя. Используется палитра из 256 цветов.  Найти объём памяти (в килобайтах), необходимый для хранения этого изображения.

Задача 3 . Растровое изображение размером 64 на 32 пикселя. Используется палитра из 256 цветов. Найти объём памяти (в килобайтах), необходимый для хранения этого изображения.

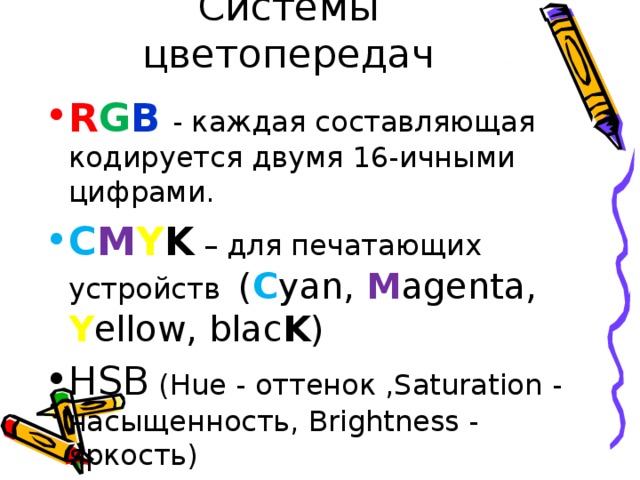

Системы цветопередач R G B  - каждая составляющая кодируется двумя 16-ичными цифрами.  C M Y K  –  для печатающих устройств   ( C yan, M agenta, Y ellow, blac K ) HSB (Hue - оттенок ,Saturation - насыщенность , Brightness - яркость )

Системы цветопередач

  • R G B - каждая составляющая кодируется двумя 16-ичными цифрами.
  • C M Y K – для печатающих устройств ( C yan, M agenta, Y ellow, blac K )
  • HSB (Hue - оттенок ,Saturation - насыщенность , Brightness - яркость )
Имя BLACK Код WHITE Описание #000000 RED #FFFFFF ЧЁРНЫЙ БЕЛЫЙ GREEN #FF0000 КРАСНЫЙ #00FF00 BLUE ЗЕЛЁНЫЙ #0000FF СИНИЙ

Имя

BLACK

Код

WHITE

Описание

#000000

RED

#FFFFFF

ЧЁРНЫЙ

БЕЛЫЙ

GREEN

#FF0000

КРАСНЫЙ

#00FF00

BLUE

ЗЕЛЁНЫЙ

#0000FF

СИНИЙ

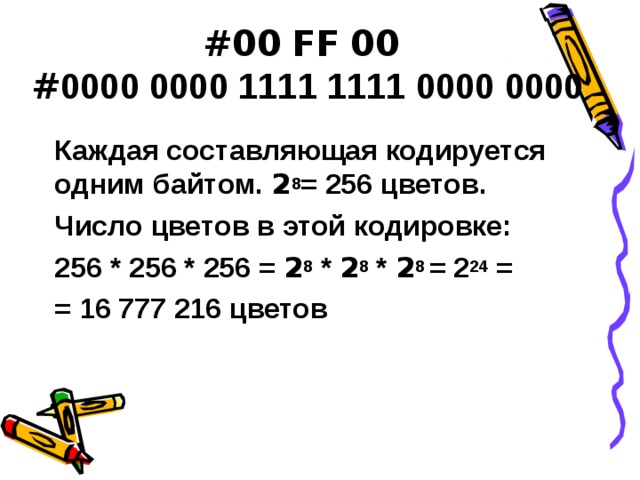

#00  FF  00   # 0000 0000 1111 1111 0000 0000 Каждая составляющая кодируется одним байтом. 2 8 = 256 цветов. Число цветов в этой кодировке: 256 * 256 * 256 = 2 8 * 2 8 * 2 8 = 2 24 = = 16 777 216 цветов

#00 FF 00 # 0000 0000 1111 1111 0000 0000

Каждая составляющая кодируется одним байтом. 2 8 = 256 цветов.

Число цветов в этой кодировке:

256 * 256 * 256 = 2 8 * 2 8 * 2 8 = 2 24 =

= 16 777 216 цветов

Задача . В процессе преобразования растрового графического файла количество цветов уменьшилось с 16 777 216 до 256. Во сколько раз уменьшился информационный объём файла.  К=2 В 16 777 216 = 2 24 256 = 2 8 b1 = 24 бита = 3 байта b2 = 8 битов = 1 байт V1 / V2 = 3 / 1= 3 Дано: К1= 16 777 216 К2 = 256 ______________ _______ _ V1 / V2

Задача . В процессе преобразования растрового графического файла количество цветов уменьшилось с 16 777 216 до 256. Во сколько раз уменьшился информационный объём файла.

К=2 В

16 777 216 = 2 24

256 = 2 8

b1 = 24 бита = 3 байта

b2 = 8 битов = 1 байт

V1 / V2 = 3 / 1= 3

Дано:

К1= 16 777 216

К2 = 256

______________ _______ _

V1 / V2

На дом . Стр. 36 – 38 (учебник Н.Д. Угринович) Задача 1 . В процессе преобразования растрового графического файла количество цветов увеличилось с 16 до 1024. Во сколько раз увеличился информационный объём файла. Задача 2 . Цветное с палитрой из 128 цветов растровое графическое изображение имеет размер 100 * 100 точек. Какой информационный объём имеет изображение.

На дом . Стр. 36 – 38

(учебник Н.Д. Угринович)

Задача 1 . В процессе преобразования растрового графического файла количество цветов увеличилось с 16 до 1024. Во сколько раз увеличился информационный объём файла.

Задача 2 . Цветное с палитрой из 128 цветов растровое графическое изображение имеет размер 100 * 100 точек. Какой информационный объём имеет изображение.
