Компьютер из нутри

Аппаратные средства информационных технологий.

Цели и задачи урока

• Изучить основные аппаратные средства информационных технологий и дать краткий обзор основных устройств ПК.

Ключевые слова:

Материнская (системная плата).

Блок питания.

Процессор.

Оперативная память.

Жесткий диск .

Видеоадаптер.

Сетевая карта.

Звуковая карта.

Ситуационная задача

• Рекламное агентство «Феникс» г. Хасавюрт решила приобрести компьютеры для работы в программах такого рода как Adobe Flash , Adobe Photoshop и др. видов программ для видео и фото монтажа, на какие характеристики ПК следует обратить внимание покупателю?

Архитектура компьютера

• Компьютер - это электронное устройство, которое выполняет операции ввода информации, хранения и обработки ее по определенной программе, вывод полученных результатов в форме, пригодной для восприятия человеком.

Общая структурная схема компьютера

За любую из названных операций отвечают специальные блоки компьютера:

• устройство ввода,
• центральный процессор,
• запоминающее устройство,
• устройство вывода.

Данные, управляющие сигналы, адреса должны передаваться от одного устройства к другому.

Следовательно, в компьютере должно быть некое устройство, которое организует передачу информации между всеми его составными частями. Эти функции выполняет системная шина.

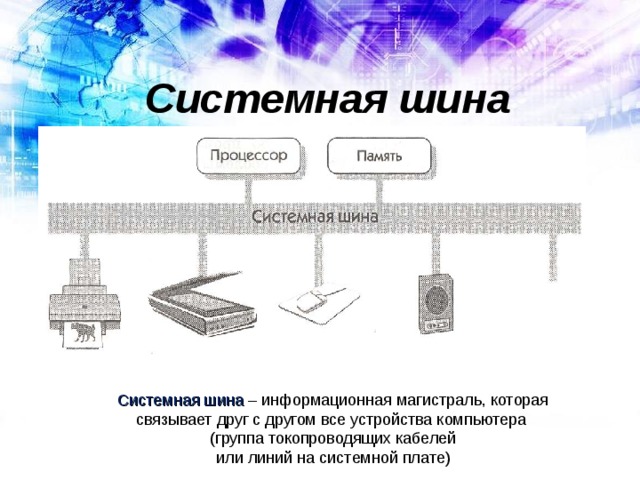

Системная шина

Системная шина – информационная магистраль, которая связывает друг с другом все устройства компьютера

(группа токопроводящих кабелей

или линий на системной плате)

Системная шина - предназначена для передачи информации, закодированной в двоичном коде. Характеристика системной шины, определяющая количество бит информации, передаваемых одновременно, называется разрядностью.

Внутренние устройства компьютера

Внутренними считаются устройства, располагающиеся в системном блоке. Доступ к некоторым из них имеется на лицевой панели, что удобно для быстрой смены информационных носителей. Разъемы некоторых устройств выведены на заднюю стенку – они служат для подключения периферийного оборудования. К некоторым устройствам системного блока доступ не предусмотрен – для обычной работы он не требуется.

Состав корпуса.

Итак, из чего состоит корпус (case) персонального компьютера? Его основа – это рама (1) к которой крепятся: блок питания (2), панель крепления материнской платы (3), передняя панель (4), а также секции для дисководов. Секции используются двух типов: для CD – ROM’ов – размером 5,25” (5), для FDD – размером 3,5” (6). Оба типа секций можно использовать для жестких дисков. Ну и конечно же крышки. В новых компьютерах спецификации ATX их две: левая и правая (снимаются они раздельно), а вот в более старых компьютерах крышка всего одна – П–образная. Рама, панель крепления материнской платы, корпус блока питания, секции накопителей – все это изготавливается из алюминия или дюралюминия, передняя же, лицевая панель – из пластмассы.

Блок питания

Блок питания — вторичный источник электропитания, предназначенный для снабжения узлов компьютера электрической энергией постоянного тока. В его задачу входит преобразование сетевого напряжения до заданных значений, их стабилизация и защита от незначительных помех питающего напряжения. Также, будучи снабжён вентилятором, он участвует в охлаждении системного блока.

Основным параметром компьютерного блока питания является максимальная мощность, отдаваемая в нагрузку. В настоящее время существуют блоки питания с заявленной производителем мощностью от 50 (встраиваемые платформы малых форм-факторов) до 1800 Вт.

Компьютерный блок питания для сегодняшней платформы PC обеспечивает выходные напряжения ±5 ±12 +3,3 Вольт. В большинстве случаев используется импульсный блок питания.

Материнская плата

Материнская плата – самая большая плата ПК. На ней располагаются магистрали, связывающие процессор с оперативной памятью, - так называемые шины. К шинам материнской платы подключаются также все прочие внутренние устройства компьютера. Управляет работой материнской платы микропроцессорный набор микросхем – так называемый чипсет.

Процессор

Микропроцессор – основная микросхема ПК. Все вычисления выполняются в ней. Процессор аппаратно реализуется на большой интегральной схеме (БИС). Большая интегральная схема на самом деле не является большой по размеру и представляет собой, наоборот, маленькую плоскую полупроводниковую пластину размером примерно 20х20 мм, заключенную в плоский корпус с рядами металлических штырьков (контактов). БИС является большой по количеству элементов. Использование современных высоких технологий позволяет разместить на БИС процессора огромное количество функциональных элементов, размеры которых составляют всего около 0.13 микрон . Например, в процессоре Pentium 4 их около 42 миллионов.

Основная характеристика процессора – тактовая частота (измеряется в мегагерцах (МГц) и гигагерцах (ГГц)). Чем выше тактовая частота, тем выше производительность компьютера. Так, например, при тактовой частоте 2000 МГц процессор может за одну секунду изменить свое состояние 2000 миллионов раз.

Характеристика

Pentium II

Число транзисторов

Pentium III

Тактовая частота

7.5 млн.

Pentium 4

9.5 млн.

0.45 ГГц

42 млн.

1 ГГц

1.4 ГГц и выше

Оперативная память (ОЗУ)

предназначена для хранения информации, изготавливается в виде модулей памяти. Оперативную память можно представить как обширный массив ячеек, в которых хранятся данные и команды в то время, когда компьютер включен. Процессор может обратится к любой ячейки памяти. Важнейшей характеристикой модулей памяти является быстродействие. Модули памяти могут различаться между собой по размеру и количеству контактов, быстродействию, информационной емкостью и т.д. Может возникнуть вопрос - почему бы не использовать для хранения промежуточных данных жесткий диск, ведь его объем во много раз больше? Это делать нельзя, так как скорость доступа к оперативной памяти у процессора в сотни тысяч раз больше, чем к дисковой.

Жесткий диск

Для длительного хранения данных и программ широко применяются жесткие диски (винчестеры). Выключение питания компьютера не приводит к очистке внешней памяти. Жесткий диск – это чаще не один диск, а пакет (набор) дисков с магнитным покрытием, вращающихся на общей оси. Основным параметром является емкость, измеряемая в гигабайтах. Средний размер современного жесткого диска составляет 80 — 160 Гбайт, причем этот параметр неуклонно растет.

Видеоадаптер

Видеоадаптер – внутренне устройство, устанавливается в один из разъемов материнской платы, и служит для обработки информации, поступающей от процессора или из ОЗУ на монитор, а также для выработки управляющих сигналов. В первых персональных компьютерах видеоадаптеров не было. Вместо них в оперативной памяти отводилась небольшая область для хранения видеоданных. Специальная микросхема (видеоконтроллер) считывала данные из ячеек видеопамяти и в соответствии с ними управляла монитором. По мере улучшения графических возможностей компьютеров область видеопамяти отделили от основной оперативной памяти и вместе с видеоконтроллером выделили в отдельный прибор, который назвали видеоадаптером. Современные видеоадаптеры имеют собственный вычислительный процессор (видеопроцессор), который снизил нагрузку на основной процессор при построении сложных изображений.

Звуковой адаптер

Для компьютеров IBM PC работа со звуком изначально не была предусмотрена. Первые десять лет существования компьютеры этой платформы считались офисной техникой и обходились без звуковых устройств. В настоящее время средства для работы со звуком считаются стандартными. Для этого на материнской плате устанавливается звуковой адаптер.

Он может быть интегрирован в чипсете материнской платы или выполнен как отдельная подключаемая плата, которая называется звуковой картой. Разъемы звуковой карты выведены на заднюю стенку компьютера. Для воспроизведения звука к ним подключают звуковые колонки или наушники. Отдельный разъем предназначен для подключения микрофона.

Сетевая карта

• Сетевая карта (или карта связи по локальной сети) служит для связи компьютеров в пределах одного предприятия, отдела или помещения находящихся на расстоянии не более 150 метров друг от друга. При наличии специальных дополнительных устройств можно организовать связь компьютеров и на большие расстояния.
• Основным параметром сетевой карты является скорость передачи информации и измеряется она в мегабайтах в секунду.

Дисковод CD-ROM

• Для транспортировки данных используют дискеты и компакт-диски CD-ROM. Для чтения компакт-дисков служат дисководы CD-ROM. Основной параметр дисковода CD-ROM— скорость чтения

Коммуникационные порты

Для связи с другими устройствами, например принтером, сканером, клавиатурой, мышью и т. п., компьютер оснащается так называемыми портами. Порт — это не просто разъем для подключения внешнего оборудования, хотя порт и заканчивается разъемом. Порт — более сложное устройство, чем просто разъем, имеющее свои микросхемы и управляемое программно

Примеры портов :

• COM (последовательный порт) • LTP (параллельный порт) • USB (последовательный с высокой производительностью) • PS/2 (универсальный для подключения мыши и клавиатуры)

Кроме универсальных коммуникационных портов, предназначенных для любого оборудования, компьютер имеет два специализированных порта для подключения мыши и клавиатуры – это порты PS/2. Другие устройства к этим портам не подключаются.

• Вопросы.

• Дайте определения видеоадаптеру.
• Дайте определение Материнской плате.
• Для чего предназначена звуковая плата?
• Какая плата необходима для подключения ПК к локальной сети.
• Для чего необходим блок питания.
• Какие разъемы портов вы знаете.

Домашнее задание

• Программное обеспечение информационных технологий

Диспетчер файлов

Архиватор

Вирус
