Компьютерная графика

Компьютерная графика

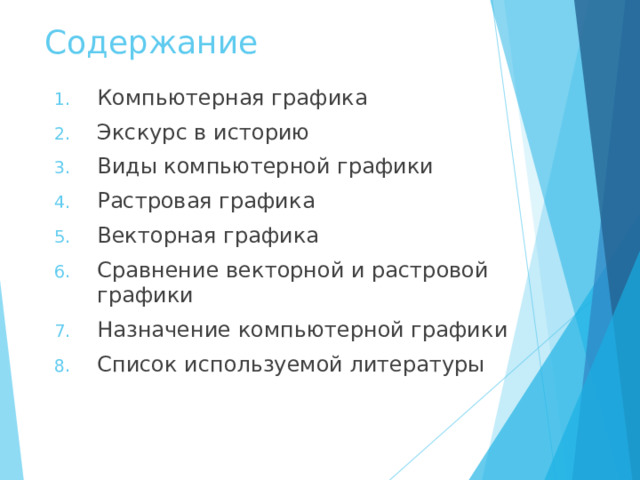

Содержание

• Компьютерная графика
• Экскурс в историю
• Виды компьютерной графики
• Растровая графика
• Векторная графика
• Сравнение векторной и растровой графики
• Назначение компьютерной графики
• Список используемой литературы

Компьютерная графика

• это раздел информатики, занимающийся проблемами

«рисования» на ЭВМ

Информация, представленная с помощью

компьютерной графики, обладает свойствами:

НАГЛЯДНОСТЬ

ПОНЯТНОСТЬ

Экскурс в историю

Еще 100 лет назад человек представлял результаты

вычислений в виде начерченных вручную чертежей, схем,

диаграмм.

Очень скоро у человека появилась идея поручить

графическую обработку машине

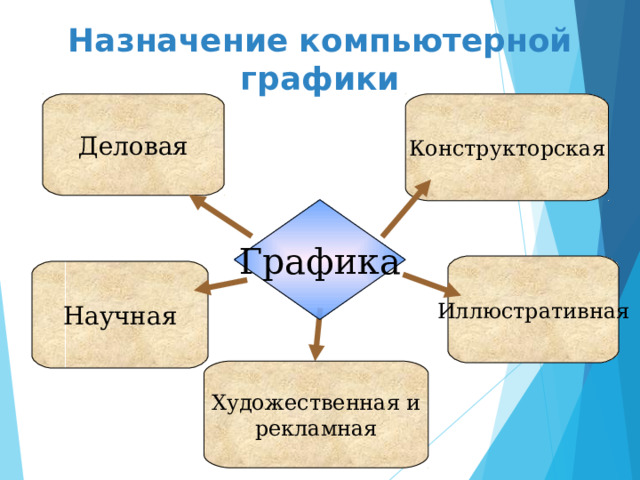

Назначение компьютерной графики

Деловая

Конструкторская

Графика

Иллюстративная

Научная

Художественная и

рекламная

Графическая система компьютера

Центральный

процессор

Оперативная

память

магистраль

Видеоконтроллер (адаптер)

Видеопамять

Дисплейный

процессор

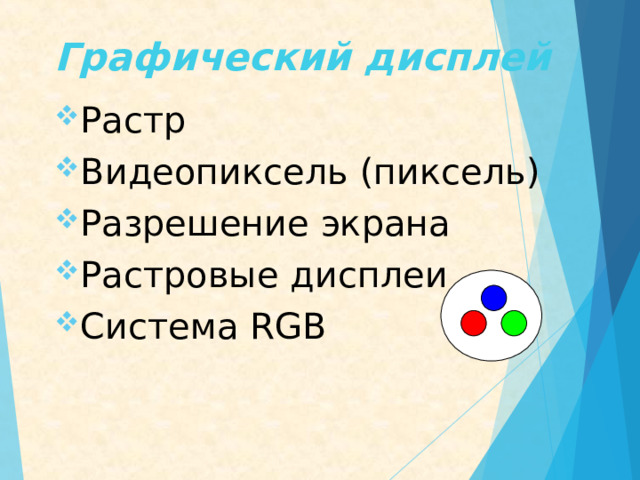

Графический дисплей

• Растр
• Видеопиксель (пиксель)
• Разрешение экрана
• Растровые дисплеи
• Система RGB

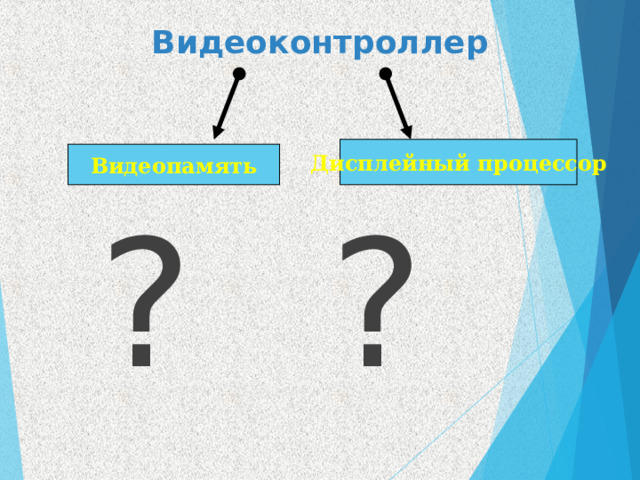

Видеоконтроллер

Дисплейный процессор

Видеопамять

?

?

Виды компьютерной графики

Графика

Для разработки мультимедийных и

полиграфических изданий. Компьютер

используется в основном для обработки

растровых изображений

Растровая

Для создания иллюстраций.

Используют в рекламных агентствах,

дизайнерских бюро, редакциях и

издательствах

Векторная

Фрактальная

Создание фрактальных изображений

основано на программировании. Графика

основана на автоматической генерации

изображений путем математических

расчетов. Этот вид графики используется

очень редко

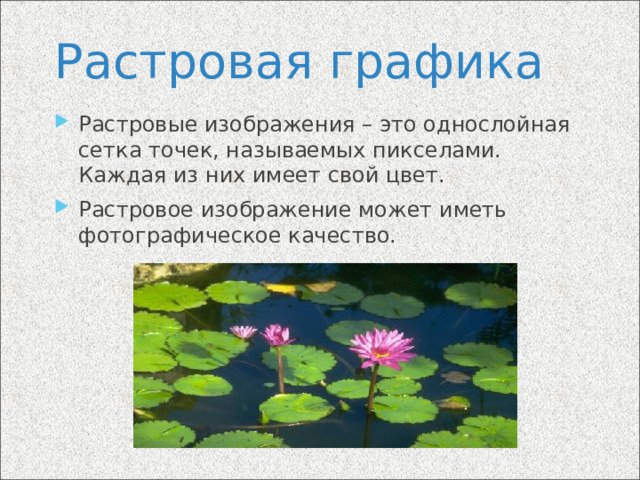

Растровая графика

• Растровые изображения – это однослойная сетка точек, называемых пикселами. Каждая из них имеет свой цвет.
• Растровое изображение может иметь фотографическое качество.

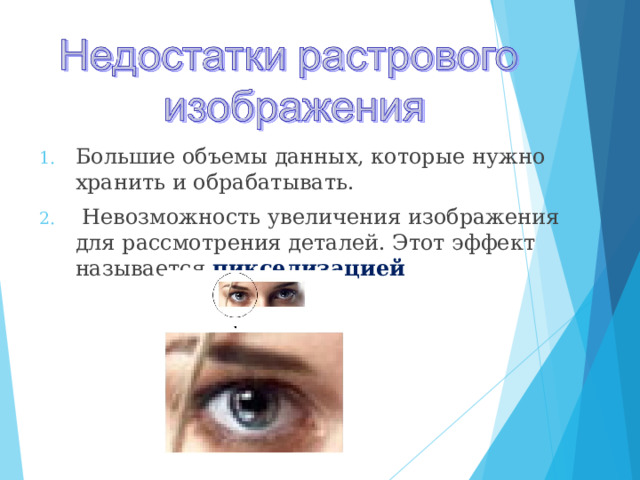

• Большие объемы данных, которые нужно хранить и обрабатывать.
• Невозможность увеличения изображения для рассмотрения деталей. Этот эффект называется пикселизацией

Растровая графика

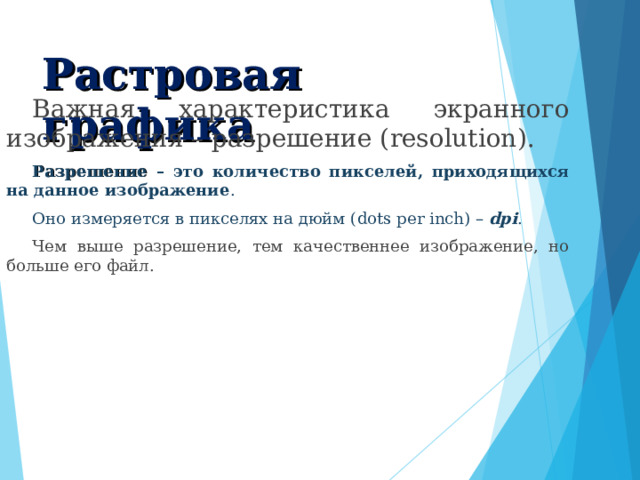

Важная характеристика экранного изображения – разрешение ( resolution ).

Разрешение – это количество пикселей, приходящихся на данное изображение .

Оно измеряется в пикселях на дюйм ( dots per inch ) – dpi .

Чем выше разрешение, тем качественнее изображение, но больше его файл.

Растровая графика

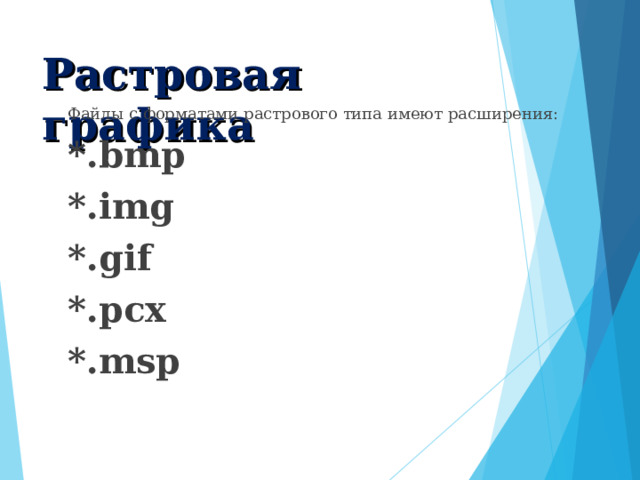

Файлы с форматами растрового типа имеют расширения:


*.img


*.pcx

*.msp

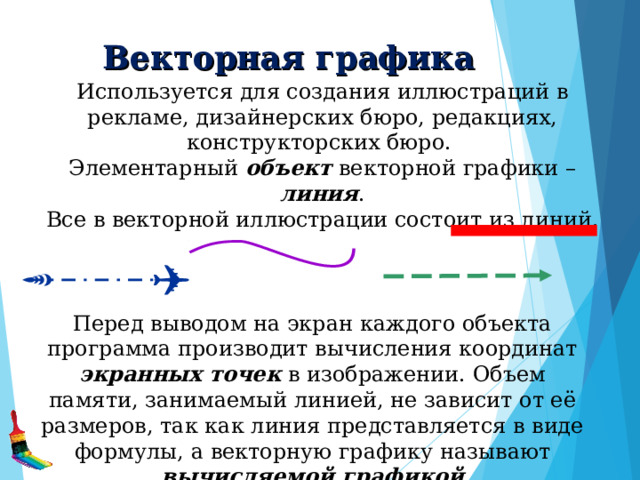

Векторная графика

Используется для создания иллюстраций в рекламе, дизайнерских бюро, редакциях, конструкторских бюро.

Элементарный объект векторной графики – линия .

Все в векторной иллюстрации состоит из линий.

Перед выводом на экран каждого объекта программа производит вычисления координат экранных точек в изображении. Объем памяти, занимаемый линией, не зависит от её размеров, так как линия представляется в виде формулы, а векторную графику называют вычисляемой графикой

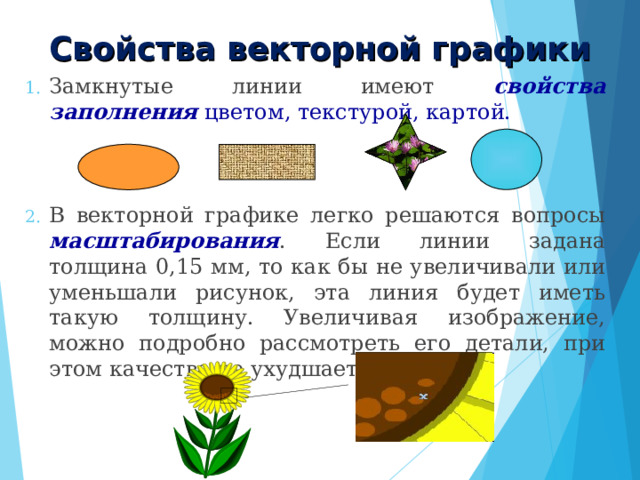

Свойства векторной графики

• Замкнутые линии имеют свойства заполнения цветом, текстурой, картой.

• В векторной графике легко решаются вопросы масштабирования . Если линии задана толщина 0,15 мм, то как бы не увеличивали или уменьшали рисунок, эта линия будет иметь такую толщину. Увеличивая изображение, можно подробно рассмотреть его детали, при этом качество не ухудшается.

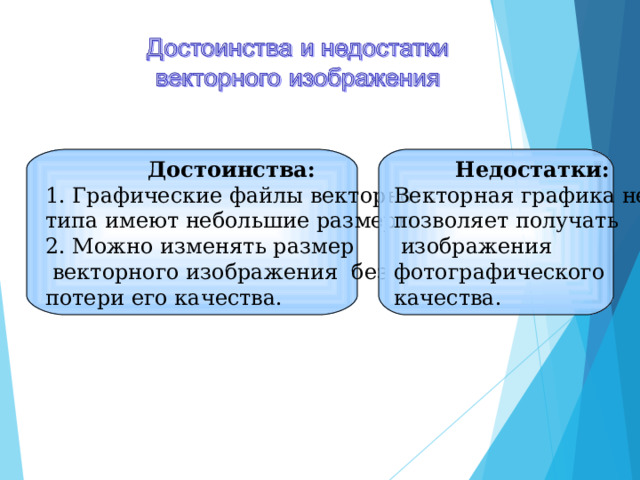

Достоинства:

1. Графические файлы векторного

типа имеют небольшие размеры.

2. Можно изменять размер

векторного изображения без

потери его качества.

Недостатки:

Векторная графика не

позволяет получать

изображения

фотографического

качества.

Сравнение векторной и растровой графики

Большой объем

файлов

Малый объем

файлов

Невозможность увеличения

изображения

Изображение очень легко

масштабируется

Получение изображений

фотографического

качества

Невозможно получить


фотографического качества

ДЕЛОВАЯ ГРАФИКА

Для создания иллюстраций, отражающих

работу разных учреждений

Плановые показатели, отчетная документация,

статистические сводки

Графики, круговые и

столбчатые диаграммы
