МАОУ Гимназия №1

Презентация по физике в 10 кл

«Конденсаторы»

Автор: Клименко Елена Николаевна

Учитель физики

I квалификационной категории

Г.Белогорск Амурская область

Клименко Елена Николаевна Учитель физики Презентация по теме «Линзы» 11 класс Муниципальное общеобразовательное учреждение средняя общеобразовательная школа с углубленным изучением отдельных предметов №1 Г.Белогорск Амурская область

КОНДЕНСАТОР – два проводника (обкладки), разделенных слоем диэлектрика, толщина которого мала по сравнению с размерами проводников.

С- электроемкость (способность двух проводников накапливать электрический заряд).

С= q/U q- заряд, U- напряжение

В СИ электроемкость измеряется в Ф (фарад), 1Ф = 1 Кл/В

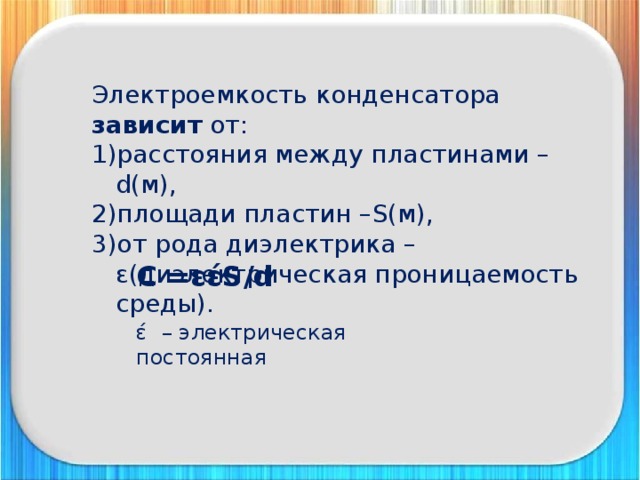

Электроемкость конденсатора зависит от:

• расстояния между пластинами –d(м),
• площади пластин –S(м),
• от рода диэлектрика – ε(диэлектрическая проницаемость среды).

C =εέS/d

έ – электрическая постоянная

Разновидности конденсаторов

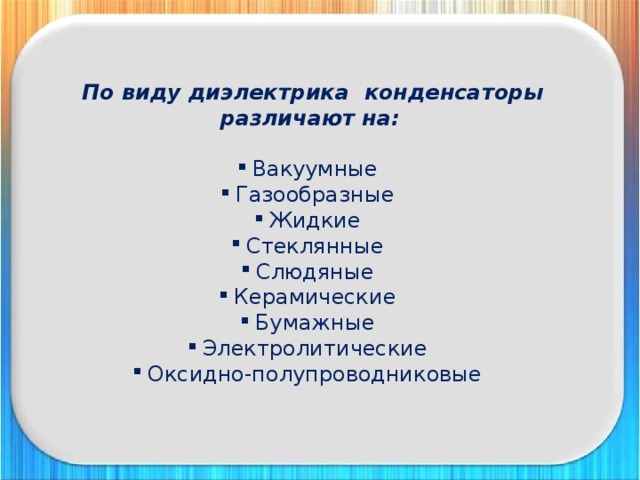

По виду диэлектрика конденсаторы различают на:

• Вакуумные
• Газообразные
• Жидкие
• Стеклянные
• Слюдяные
• Керамические
• Бумажные
• Электролитические
• Оксидно-полупроводниковые

Способы соединения конденсаторов:

• последовательное

2) параллельное

Конденсаторы различают по возможности изменения своей емкости :

• постоянные конденсаторы - емкость не изменяется
• переменные конденсаторы - емкость изменяется в процессе функционирования аппаратуры
• Подстроечные конденсаторы – емкость изменяется при разовой или периодической регулировке и не изменяется в процессе работы аппаратуры

Энергия заряженного конденсатора определяется по формуле:

Си: [W] = Дж

Название

Емкость

Плоский конденсатор

Схема

Цилиндрический конденсатор

Сферический конденсатор

сфера

Применение конденсаторов :

• Конденсаторы (совместно с катушками индуктивности и/или резисторами ) используются для построения различных цепей с частотно-зависимыми свойствами, в частности, фильтров , цепей обратной связи , колебательных контуров и т. п.
• При быстром разряде конденсатора можно получить импульс большой мощности, например, в фотовспышках , электромагнитных ускорителях , импульсных лазерах с оптической накачкой , генераторах Маркса, (ГИН; ГИТ) , генераторах Кокрофта-Уолтона и т. п.
• Так как конденсатор способен длительное время сохранять заряд, то его можно использовать в качестве элемента памяти или устройства хранения электрической энергии.
• Измерителя уровня жидкости. Непроводящая жидкость, заполняет пространство между обкладками конденсатора, и ёмкость конденсатора меняется в зависимости от уровня
• Измерительный преобразователь(ИП )влажности воздуха, древесины (изменение состава диэлектрика приводит к изменению ёмкости).
• Конденсаторы способны накапливать большой заряд и создавать большую напряжённость на обкладках, которая используется для ускорения заряженных частиц или для создания кратковременных мощных электрических разрядов

Источники литературы:

1.Справочник по физике. Х.Кухлинг.,Москва «Мир», 1983.

2.Учебник по физике 10 кл.Г.Я.Мякишев. ,Б.Б.Буховцев., Н.Н.Сотский.2004.

3.ru.wikipedia.org
