Конспект по теме "Исполнитель чертежник"

Алгоритм – модель деятельности исполнителя алгоритмов. Исполнитель чертежник. Управление чертежником. Работа в среде алгоритмики.

Цель: познакомиться с понятием алгоритма, среда чертежника, основные системы команд.

Алгоритм – понятное и точное предписание совершить исполнителю последовательность действий.

Типы алгоритмы.

1. Линейные

2. Алгоритм с ветвлением

3. Алгоритм с повторением

Исполнители алгоритмов –

Чертежник.

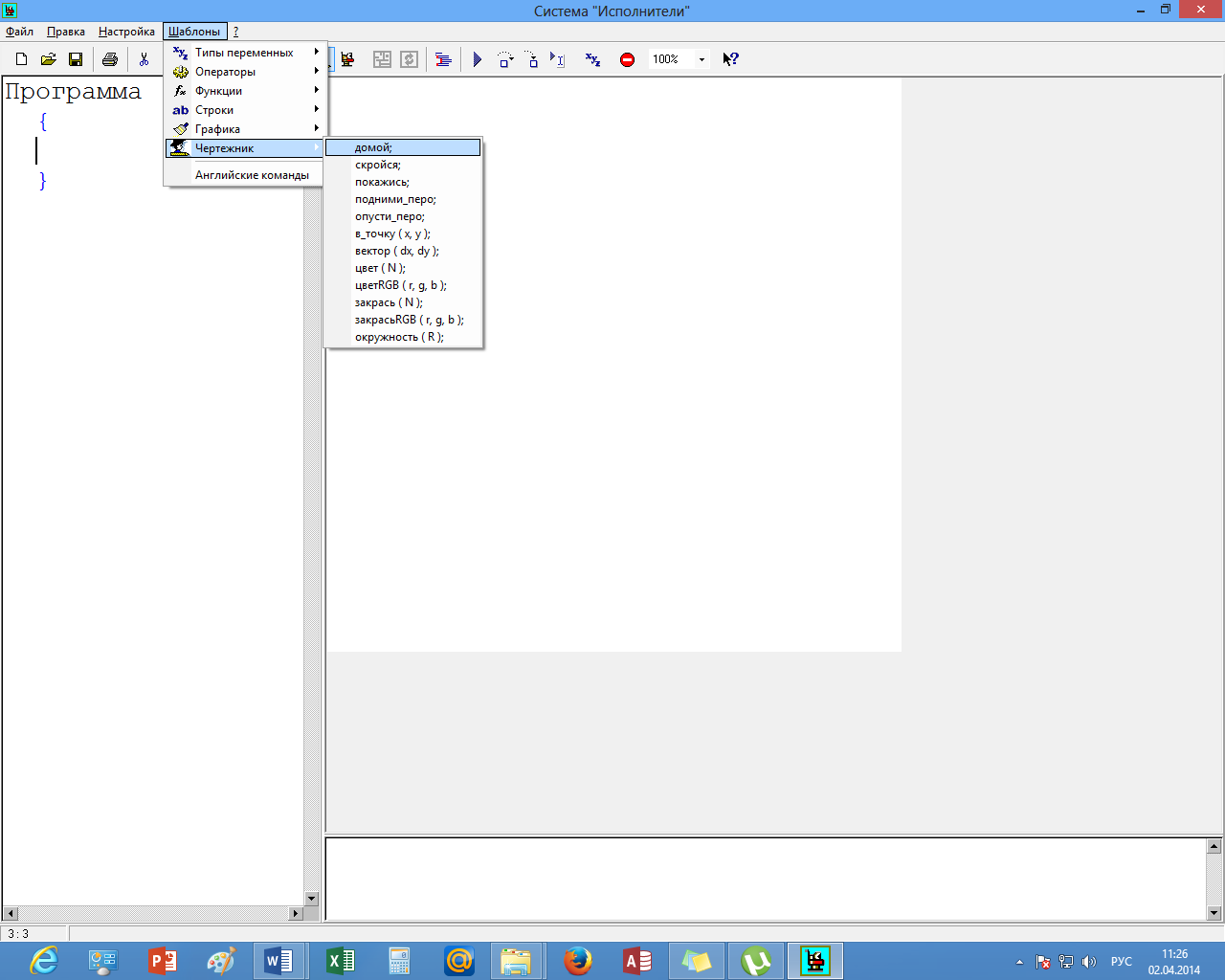

Система команд чертежника (в шаблонах , выбираем чертежник)

1.покажись

2. подними перо

3. опусти перо

4. в точку(x,y)

5. вектор(а,б)

6. цвет(N)

7. закрась (N)

8. окружность (R)

Задание 1.

Составить алгоритм и программу рисования треугольника, параллелограмма,

Прямоугольника,

Шестиугольника, используя команду в точку(x,y) и закрасить внутренности.

Команда в точку(x,y) – абсолютное смещение чертежника в точку с координатами x,y

(расставить координаты на координатной плоскости и обозначить координаты геометрической фигуры)

Команда вектор (а,б)-относительное смещение, координаты, которые указаны отчитываются не от начала координат, а относительно текущего положения.

F9 – запуск программы на выполнение

F8 - запуск программы по шагам
