Конспект урока "Магнитный поток"

Деятельность учителя

Деятельность учащегося

1. Организационный момент

Проверяет готовность учащихся к занятию

2. Проверка домашнего задания

Проводится в форме устного опроса по материалу §47

3. Актуализация знаний

Проводится в форме фронтальной беседы с классом

Вопросы:

Ответы:

1. Как называется и каким символом обозначается векторная величина, которая служит количественной характеристикой магнитного поля?

1. Количественной характеристикой магнитного поля является индукция магнитного поля. Она обозначается символом

2. По какой формуле определяется модуль вектора магнитной индукции?

, где F – сила, с которой магнитное поле действует на расположенный перпендикулярно магнитным линиям проводник с током; I – сила тока в проводнике; l – длина проводника

3. Как называется единица магнитной индукции?

Единицей магнитной индукции является тесла (Тл)

4. Что называется линиями магнитной индукции?

Линиями магнитной индукции называются линии, касательные к которым в каждой точке поля совпадают с направлением вектора магнитной индукции

5. В каком случае магнитное поле называют однородным, в каком – неоднородным?

Магнитное поле называют однородным, если во всех его точках магнитная индукция одинакова. В противном случае поле называется неоднородным

4. Объяснение нового материала

Ребята, для объяснения опытов, которые будут проводиться в дальнейшем, нам необходимо ввести ещё одну физическую величину – магнитный поток или поток вектора магнитной индукции, который обозначается буквой Ф (учащиеся делают записи в тетради).

Магнитный поток, пронизывающий замкнутый контур – величина, пропорциональная модулю вектора индукции магнитного поля В и площади контура S. В том случае, когда Ф≈В∙S

Если контур перпендикулярен вектору индукции магнитного поля, то Ф=В∙S.

Магнитный поток зависит ориентации контура по отношению к линиям магнитной индукции: чем больше линий магнитной индукции пронизывает контур, тем больше будет и магнитный поток.

Ребята, а что понимают под словом «поток» в обыденной жизни? Поток воды, поток воздуха. Возьмем кусок плотной бумаги с отверстием в одну руку. Подуем в отверстие, подставив другую руку с обратной стороны листа. Сильнее дунем – больше поток воздуха. Будет дуть с такой же силой, но часть отверстия прикроем – поток уменьшится. Если плоскость листа бумаги поставим параллельно направлению потока выдуваемого воздуха, вторая рука практически не почувствует влияния воздушного потока.

Аналогично дело обстоит и с магнитным потоком. При усилении магнитного поля количество силовых линий возрастает, следовательно, возрастает и магнитный поток.

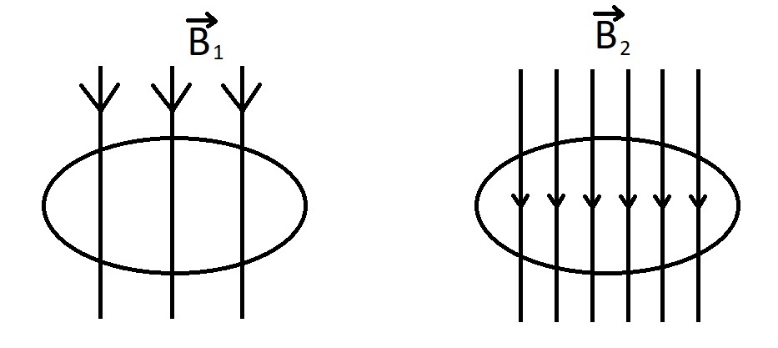

Ребята сделайте рисунок в тетради:

S₁ = S₂ = Ф₂ Ф₁, В₂ В₁

Делают рисунки в тетради

Уменьшение площади контура при неизменной индукции магнитного поля приводит к уменьшению Ф (сделать рисунок на доске)

, S₁ S₂ = Ф₁ Ф₂

Делают рисунки в тетради

Поворот контура также приводит к изменению числа линий, пронизывающих замкнутый контур (сделать рисунок на доске)

, S₁ = S₂ , Ф₁ Ф₂

Делают рисунки в тетради

Если плоскость контура параллельна линиям магнитной индукции, то поток сквозь него равен нулю: Ф = 0 (сделать рисунок на доске)

Ф = 0

Делают рисунки в тетради

При повороте рамки вокруг оси, направленной параллельно линиям магнитной индукции, магнитный поток так-же равен нулю

5. Закрепление изученного материала

Проводить в форме фронтальной беседы

1. Вода в ручейке и в реке течёт с одинаковой скоростью. В каком случае больше поток воды через решето, поставленное перпендикулярно течению?

В обоих случаях поток воды будет одинаковый, так как он в случае перпендикулярно поставленного решета будет равен в обоих случаях произведению скорости течения и площади решета. А так как эти величины равны, то и потоки будут равны

Задача: Какой магнитный поток пронизывает плоскую поверхность площадью 50 см² при индукции поля 0,4 Тл, если эта поверхность перпендикулярна вектору индукции поля (проверяет решение задачи, вызывая одного ученика к доске)

Ответ: Ф = 2 мВб

Задача: Магнитный поток внутри контура, площадь поперечного сечения которого 60 см², равен 0,3 мВб. Найти индукцию поля внутри контура. Поле считать однородным.

6. Подведение итогов урока

Ребята, сегодня мы с вами познакомились с таким важным понятием как магнитный поток. Скажите, от чего зависит магнитный поток, пронизывающий площадь плоского контура, помещённого в однородное магнитное поле?

Магнитный поток, пронизывающий площадь плоского контура зависит от модуля вектора магнитной индукции В, площади контура S, от ориентации контура по отношению к линиям индукции магнитного поля

7. Домашнее задание

1. Изучить материал §48

2. Ответить на вопросы микротеста:

Магнитный поток через замкнутую рамку, помещенную в однородное поле, зависит:

а) от модуля вектора магнитной индукции;

б) только от площади витка и угла между вектором магнитной индукции и плоскостью рамки;

в) только от площади рамки;

г) от всех факторов, перечисленных в пунктах а) – в)
