Конспект урока на тему Модели систем

Тема: Модели систем

Цель: подготовить обучающих к самостоятельному выполнению практической работе по теме «Модели систем»

Задачи урока:

а) образовательные задачи - объяснить и закрепить новый материал, познакомить с историей открытия явления радиоактивности;

б) развивающие задачи - активизировать мыслительную деятельность учащихся на уроке, реализовать успешное овладение новым материалом, развивать речь, умение делать выводы;

в) воспитательные задачи - заинтересовать и увлечь темой урока, создать личную ситуацию успеха, вести коллективный поиск по сбору материала о радиации, создать условия для развития у школьников умения структурировать информацию.

Новый материал

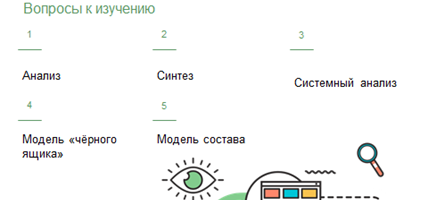

На данном уроке мы познакомимся с такими понятиями как анализ, синтез, системный анализ. Вспомним модель «чёрного ящика» и модель состава.

Система – это целостная и взаимосвязанная совокупность частей, существующая в некоторой среде и обладающая определённым назначением, подчинённая некоторой цели.

Человеческое общество развивается благодаря открытиям, исследованиям, экспериментам и любая система подлежит изучению.

 Исследование системы включает в себя два этапа: анализ и синтез.

Анализ системы – это выделение её частей с целью прояснения состава системы.

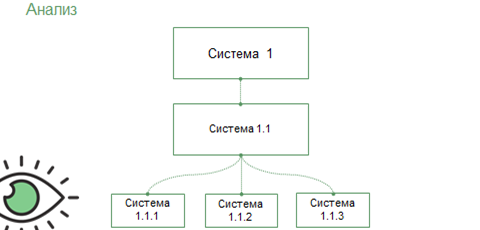

Как нам уже известно, любая система состоит из подсистем. В свою очередь, любая подсистема состоит так же из нескольких подсистем. Таким образом, мы может разделить систему на самые мелкие объекты.

Возникает вопрос: а нужно ли нам это?

На первом этапе необходимо проанализировать систему для определения её состава и цели исследования. Целью исследования системы является получение её модели. Модель – это новый упрощённый объект, который отражает существенные особенности реального объекта, процесса или явления.

Соответственно с помощью модели мы можем получить необходимые нам результаты исследований. Например, узнать, как будет лететь самолёт при большой нагрузке багажом.

Далее необходимо выделить в системе связи между её частями. Например: основные компоненты велосипеда (рама, руль, колеса, педали, сиденье) зависят друг от друга. Качество данной системы – возможность ездить на велосипеде. Ни одна составная часть не обладает этим свойством. Но в свою очередь если собрать их вместе, связать их в одно целое, то появляется такое качество, как возможность ездить на велосипеде.

Состояние и поведение системы в той или иной ситуации можно понять и изучить только при наличии её состава и структуры.

Это был первый этап исследования системы.

Второй этап: Синтез.

Синтез – это мысленное или реальное соединение частей в единое целое. В результате данного этапа создаётся представление о системе, объясняется механизм системного эффекта.

Вывод: системный анализ – это исследование реальных объектов и явлений с точки зрения системного подхода, состоящее из этапов анализа и синтеза.

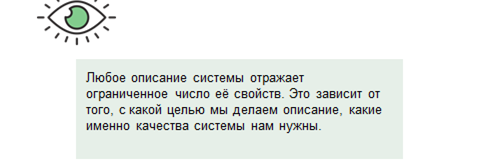

Любое описание системы отражает ограниченное число её свойств. Это зависит от того, с какой целью мы делаем описание, какие именно качества системы нам нужны.

На этом уроке мы познакомимся с моделью «чёрного ящика».

Есть такое понятие «Система как «чёрный ящик». Оно употребляется в том случае, если человек не знает, как устроена та или иная система «внутри» или эта система не представляет для него интереса. Часто достаточно знать, какие действия можно производить с системой, и какие результаты при этом можно получить.

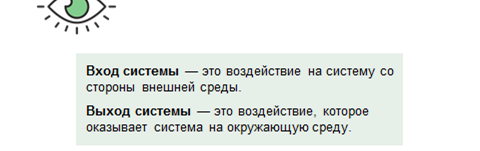

Вход системы – это воздействие на систему со стороны внешней среды, а выход – это воздействие, которое оказывает система на окружающую среду.

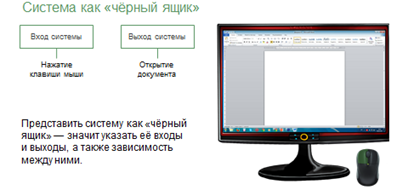

Мы можем понимать, например, что объект на компьютере можно открыть двойным нажатием левой кнопкой мыши на нём. Входом будет нажатие клавиши мыши, а выходом – открытие документа. Но мы не знаем, как это происходит в системном блоке, сам процесс нам не понятен. В таких случаях и применяется понятие «система как «чёрный ящик».

Представить систему как «чёрный ящик» – значит указать её входы и выходы, а также зависимость между ними.

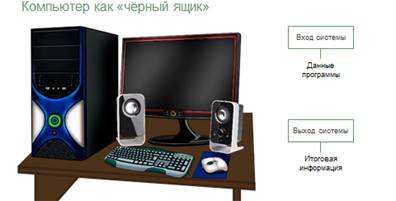

Если описать компьютер как «чёрный ящик», учитывая только входы и выходы системы, то получится, что входом системы являются данные программы, а выходом – итоговая информация.

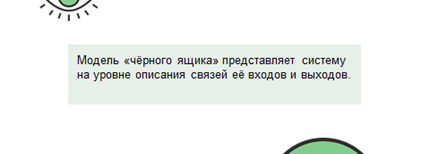

Вывод: модель «чёрного ящика» представляет систему на уровне описания связей её входов и выходов.

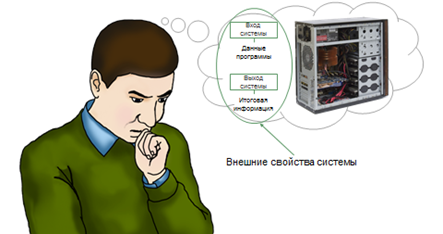

Но в то же время, при решении вопросов, которые касаются внутреннего устройства системы, мы не можем ограничиться лишь моделью «чёрного ящика». Можно сказать, что данные, которые мы получаем при рассмотрении модели «чёрного ящика» по большей части являются лишь внешними свойствами системы.

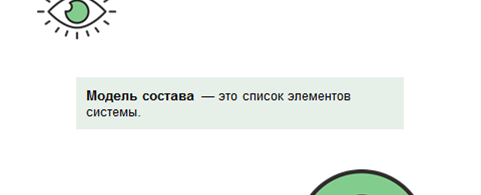

Поэтому приходится обращаться к модели состава. Модель состава – это своеобразный список элементов системы. В данной системе не рассматриваются связи между её элементами.

Разберёмся более подробно на модели состава школы.

Любая школа состоит из администрации, учителей, учеников, учебных классов и родителей. На данной схеме мы видим пять составляющих нашей системы. Каждая из них является подсистемой со своим составом. Для этих подсистем можно также построить свои схемы состава. Например, учеников можно разделить по параллелям с первых по одиннадцатые классы. Или же учителей можно разделить на начальную и старшую школы.

Очевидно, что такой модели будет мало, если мы захотим разобраться, как функционирует школа. Но с другой стороны, она даёт более подробное представление, чем модель «чёрного ящика».

Подведём итоги.

Сегодня мы узнали, что такое системный анализ, познакомились с такими моделями как модель «чёрного ящика» и модель «состава».

Домашнее задание: практическая работа №1
