Конспект урока для 5 класса

Тема: Бытовая швейная машина. Устройство, технические характеристики.

Практическая работа: Выполнение машинных строчек.

Цели урока:

ознакомить учащихся с историей создания швейной машины, её устройством, с организацией рабочего места, санитарно-гигиеническими требованиями и правилами безопасной работы на швейной машине;

научить подготавливать швейную машину к работе, выполнять машинную строчку;

развивать познавательный интерес, словесно-логическое, наглядно - образное мышление, самостоятельность, память.

Ход урока

1. Вводная часть

Организационный момент (проверка готовности учащихся, постановка задачи)

2. Основная часть (сообщение исторических сведений, сообщение технико-технологических сведений, изучение санитарно-гигиенических правил и правил безопасной работы, вводный инструктаж по выполнению).

Применение швейных машин позволяет ускорить и облегчить труд, повысить качество работы. Машинные швы ровнее, прочнее и красивее ручных. В современном мире швейная машина является основным инструментом при работе с тканью при изготовлении изделий.

Попытки механизировать труд портных предпринимались, начиная с середины XIV века.

Первый проект машины для пошива одежды предложил в конце XV в. Леонардо да Винчи.

В 1775 году Карл Вейзенталь получил первый патент на машину копирующую образование стежков вручную. Иголка прокалывала материю туда и обратно, сама не переворачиваясь. Конструкция изобретения была очень несовершенной и потому не получила распространения.

1790 году англичанин Томас Сент получил патент на машину для шитья башмаков и сапог.

Француз Б. Тимонье в 1830 году изготовил машину, которая была громоздкой, сделана в основном из деревянных частей и давала непрочный шов в одну нитку. Главный недостаток этого шва в том, что он легко распускается, достаточно разорваться лишь одному стежку. Она была выпущена в количестве 80 экземпляров и служила главным образом для надобностей армии. Появления машины, заменяющей ручной труд, подстегнул изобретателей к разработке новых конструкций для механического выполнения стежка. Французским правительством, так же ему был дан правительственный заказ на изготовление партии машин для пошива военной формы.

К 1840-му году была построена небольшая фабрика, насчитывающая 80 машин. Но разгневанные портные, шьющие вручную, разгромили фабрику, уничтожив все машины. Тимонье с новой моделью машины уехал в Англию, где основал первую фабрику по производству одежды. К сожалению, он прогорел и умер в нищете в 1857 году (видеоролик)

Честь изобретения швейной машины с челночным стежком принадлежит Америке. Впервые челнок в швейной машине применил Вальтер Хант, построивший в 1832-1834 годах машину с прямой иглой с ушком у острия и челноком, подобным ткацкому. Однако она не была запатентована, так как работала нестабильно.

Э. Хоу получил патент на первую реальную швейную машину челночного стежка (ее принцип - закрепление стежков второй нитью, проходящей снизу, - до сих пор используется в швейных машинах), которая работала со скоростью триста стежков в минуту. При этом игла двигалась горизонтально, а сшиваемые ткани располагались в вертикальной плоскости и могли перемещаться только по прямой линии. Изобретение Хоу нуждалась в совершенствовании. Ускорили этот процесс талантливые американские изобретатели Ален Вильсон, Джеймс Гиббс и гениальный предприниматель Исаак Меррит Зингер, эмигрировавший в свое время из Германии и обосновавшийся в Нью-Йорке.

В 1851 году Зингер создал одну из первых бытовых швейных машин, у которой игла закреплялась в вертикальном положении. Теперь ткань, прижимаемая лапкой, располагалась на горизонтальной плоскости и могла продвигаться благодаря прерывисто движущемуся зубчатому колесу (видеоролик)

В 1852 году Зингер продал свою первую швейную машину за 100 долларов, а в 1854-м вместе с Эдуардом Кларком учредил товарищество "Singer Company". Через год его изобретение получило первый приз на Всемирной ярмарке в Париже. Машины Зингера пользовались огромным спросом во всей Америке. Этому способствовало еще и то, что в 1856 году компания приняла уникальное по тем временам решение: продажа в рассрочку. К 1863 году "Singer Company" продавала 20 тысяч швейных машин в год, через 4 года имела уже несколько фабрик в Америке, открыла свою первую фабрику в Шотландии, а в дальнейшем фабрики империи "Singer" появились во многих странах мира, в том числе и в России (видеоролик)

Ввоз готовых швейных машин из-за рубежа требовал немалых затрат, что приводило к удорожанию машин и, как следствие, к затруднениям в их сбыте.

В 1900 году в подмосковном городе Подольске был построен завод, который осуществлял сборку швейных машин из деталей, доставляемых из-за границы.

В 1902 году начался выпуск первой продукции - так называемых семейных (бытовых) и других швейных машин.

1917 год - создана отечественная швейная промышленность. Подольский механический завод (ПО "Подольскшвеймаш", затем Концерн "Подольск") обеспечивал легкую промышленность бывшего СССР промышленными швейными машинами, а бытовая швейная машина "Чайка" и ПМЗ-2, сходившая с конвейера завода, являлась практически единственной для рукоделия в семье, исправно служит и по сей день.

Менялся и облик швейной машины: её корпус то выгибался изящной дугой, то выпрямлялся, разнообразными и необыкновенно красивыми были литые чугунные платформы.

С годами дизайн машин упрощался. Их корпуса и футляры, начиная со второй половины XX века, перестали расписывать вручную, ушли в прошлое художественное фигурное литье, инкрустация перламутром, многокрасочные изображения именитых особ, резьба по дереву и прочие изыски. Так всегда бывает: вещи, поставленные на поток, — унифицируются. А жаль (видеоролик)

Нынешние поколения бытовых швейных машин подразделяются на две большие группы: электромеханические и компьютеризированные. Есть ещё подгруппа — компьютеризированные швейно-вышивальные машины. Все они легкие и компактные, так как на смену чугуну пришли современные пластики или облегченные металлы. Имеют светлый корпус и обтекаемую форму. Но главное  — это количество швов и  операций. Электромеханические машины могут выполнять в среднем от 10 до 40 швов.

Швы сегодня чаще называют «программами». Их обычно подразделяют на группы: рабочие, декоративные, оверлочные. На панели управления принято изображать программу в виде пиктограммы, которая буквально повторяет конфигурацию строчки. В отличие от электромеханических, компьютеризированные машины выполняют огромное количество операций (одних только видов строчек имеют до 250, а ещё — множество значков-пиктограмм для украшения вещей инициалами или логотипами).

Компьютеризированные швейно-вышивальные машины имеют более 500 швейных программ, их можно подключать к персональному компьютеру, позволяющему создавать узоры вышивки, манипулируя мышью. Шитье на них действительно превращается в удовольствие (видеоролик)

Любая швейная машина имеет основные рабочие органы и устройства.

-Изучение устройства бытовой швейной машины (Названия основных деталей швейной машины)

-Изучение устройства шпульного колпачка

Виды приводов швейной машины

Привод – это устройство, с помощью которого швейная машина приводится в движение.

Ручной привод постепенно уходит в прошлое. Работать на машине с таким приводом неудобно (правая рука занята вращением рукоятки). Ножной привод освобождает руки от работы (удобна для обучения швейному делу, так как можно легко регулировать скорость вращения главного вала). Машина с электрическим приводом наиболее быстроходна и современна, удобна в работе.

При работе на швейной машине необходимо соблюдать следующие правила.

Санитарно-гигиенические требования и правила техники безопасности

• Свет должен падать на рабочую поверхность с левой стороны или спереди.

• Волосы убирайте под косынку. Концы галстуков, шарфиков не должны свисать.

• Сидите за машиной прямо, на всей поверхности стула, слегка наклонив корпус и голову вперёд.

• Стул должен стоять напротив иглы.

• Не наклоняйтесь близко к движущим частям машины.

• Следите за правильным положением рук во избежание прокола пальцев иглой.

• Перед стачиванием убедитесь в отсутствии булавок или иголок на линии шва изделия.

• На машине не должны лежать посторонние предметы.

3. Практическая работа. Выполнение машинных строчек на листе бумаги по образцу без заправки нитей.

Подготовка швейной машины к работе

Заправка верхней нити

Заправка нижней нити

1. 2. 3.

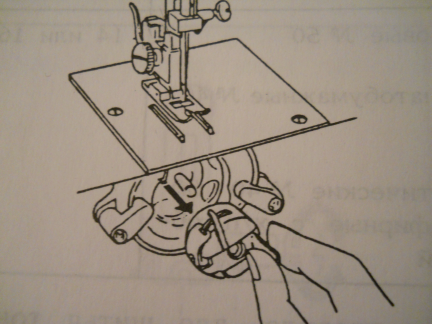

Монтаж шпульного колпачка в челночное устройство.

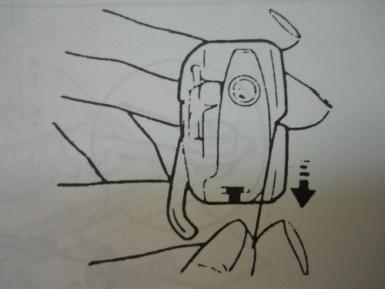

Выведения нижней нити наружу (демонстрация).

Практическая работа

-Подготовка швейной машины к работе.

-Выполнение машинных строчек на ткани.

4. Заключительная часть

Анализ допущенных ошибок. Выставление оценок. Уборка рабочих мест.

5. Домашнее задание. Выучить основные детали швейной машины, заправку верхней и нижней нитей.

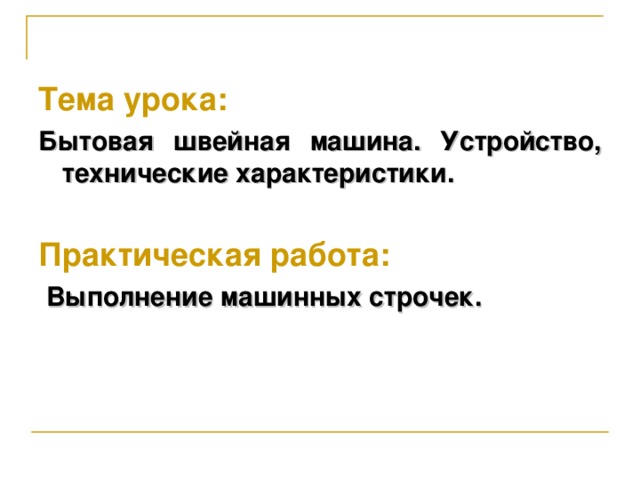

Тема урока:

Бытовая швейная машина. Устройство, технические характеристики.

Практическая работа:

Выполнение машинных строчек.

История создания швейной машины

XV век

Леонардо да Винчи

предложил первый проект машины для пошива одежды

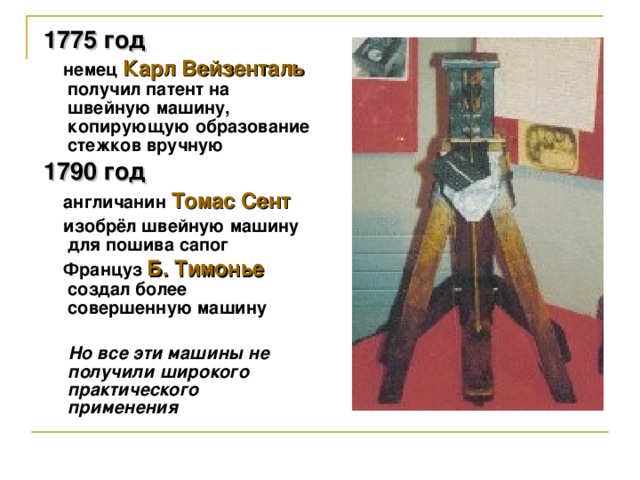

1775 год

немец Карл Вейзенталь получил патент на швейную машину, копирующую образование стежков вручную

1790 год

англичанин Томас Сент

изобрёл швейную машину для пошива сапог

Француз Б. Тимонье создал более совершенную машину

Но все эти машины не получили широкого практического применения

1834 год

американец Уолтер Хант изобрёл иглу с ушком на заострённом конце и челночное устройство – это была первая машина челночного стежка с использованием верхней и нижней нити

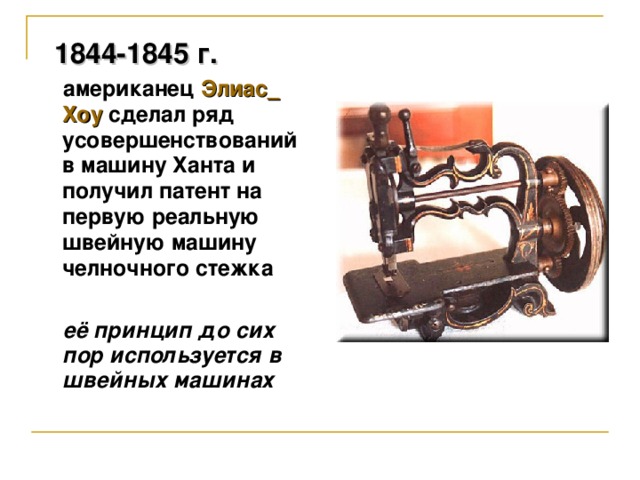

1844-1845 г.

американец Элиас Хоу сделал ряд усовершенствований в машину Ханта и получил патент на первую реальную швейную машину челночного стежка

её принцип до сих пор используется в швейных машинах

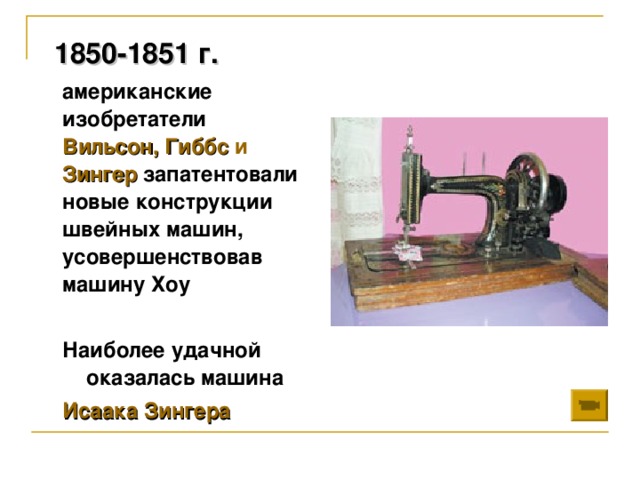

1850-1851 г.

американские изобретатели Вильсон, Гиббс и Зингер запатентовали новые конструкции швейных машин, усовершенствовав машину Хоу

Наиболее удачной оказалась машина

Исаака Зингера

1854год

И. Зингер построил в штате Нью-Джерси первый завод по производству швейных машин.

Через год его изобретение получило первый приз на Всемирной ярмарке в Париже.

Машины Зингера пользовались огромным спросом.

1875 год

появились первые швейные машины купца Попова под маркой «Singer», «Singer и Попов» в России.

1900 год

в подмосковном городе Подольске фирма «Singer» основала завод, который осуществлял сборку швейных машин из деталей, доставляемых из-за границы.

1902-1917г.

Швейные машины Подольского завода компании «Singer»

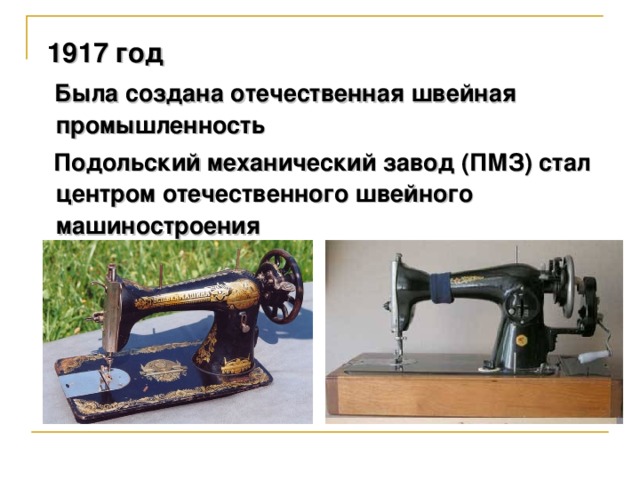

1917 год

Была создана отечественная швейная промышленность

Подольский механический завод (ПМЗ) стал центром отечественного швейного машиностроения

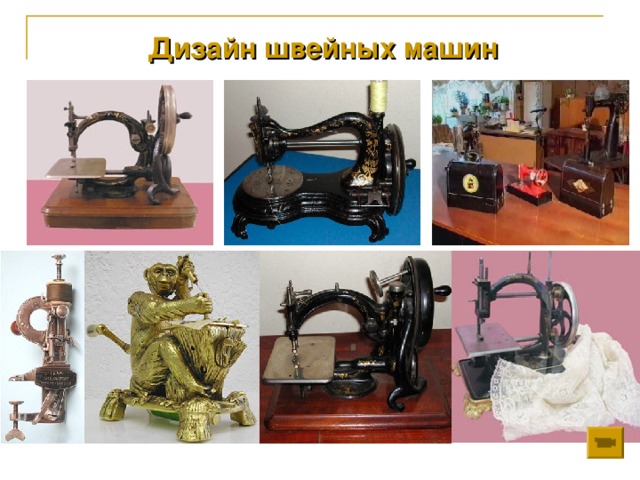

Дизайн швейных машин

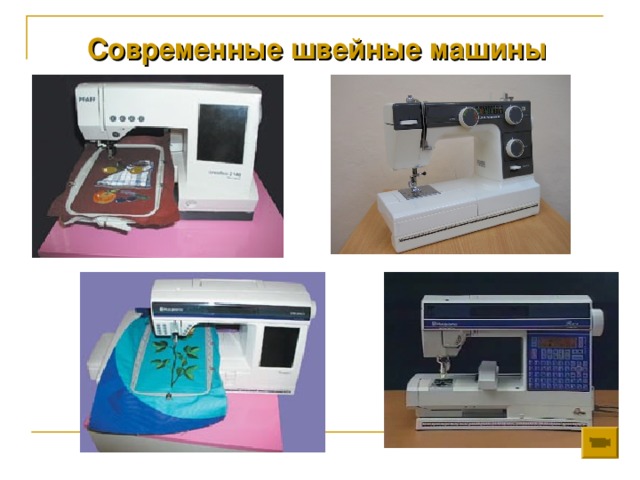

Современные швейные машины

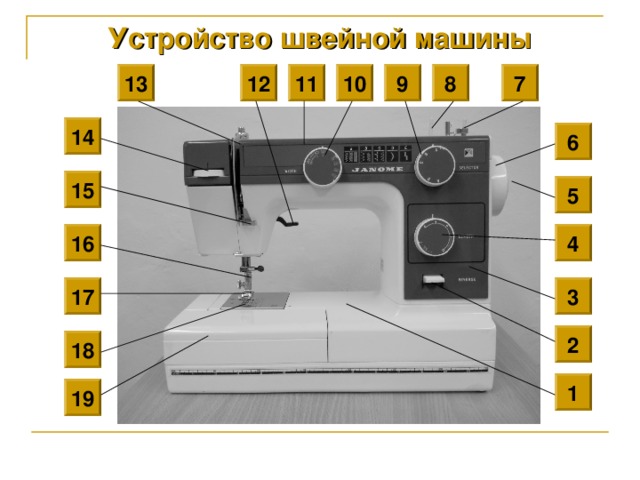

Устройство швейной машины

12

11

7

13

9

10

8

14

6

15

5

16

4

17

3

2

18

1

19

Устройство шпульного колпачка

1 - установочный палец

2 - прорезь

3 - корпус

4 - защёлка

5 - винт

6 - пластинчатая пружина

2

1

5

3

4

6

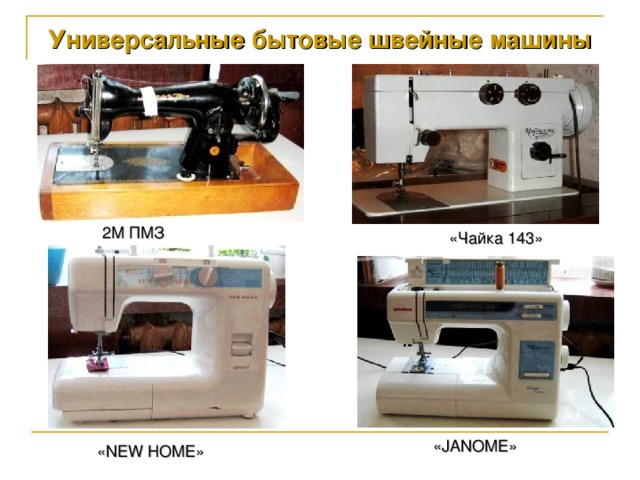

Универсальные бытовые швейные машины

2М ПМЗ

«Чайка 1 43 »

« JANOME »

« NEW HOME »

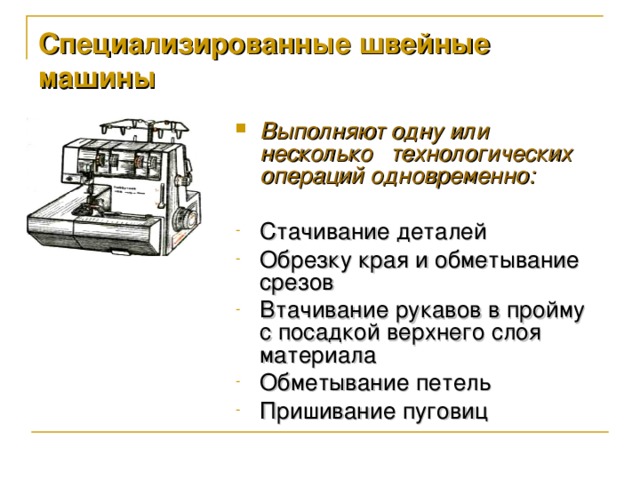

Специализированные швейные машины

• Выполняют одну или несколько технологических операций одновременно:

• Стачивание деталей
• Обрезку края и обметывание срезов
• Втачивание рукавов в пройму с посадкой верхнего слоя материала
• Обметывание петель
• Пришивание пуговиц

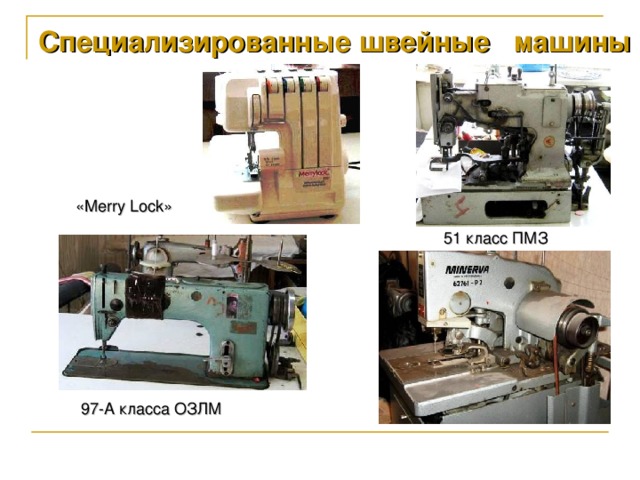

Специализированные швейные машины

« Merry Lock »

51 класс ПМЗ

97-А класса ОЗЛМ

Виды приводов швейной машины

а – ручной б – ножной в - электрический

Правила техники безопасности

• Свет должен падать на рабочую поверхность с левой стороны или спереди.
• Волосы убирайте под косынку. Концы галстуков, шарфиков не должны свисать.
• Сидите за машиной прямо, на всей поверхности стула, слегка наклонив корпус и голову вперёд.
• Стул должен стоять напротив иглы.
• Не наклоняйтесь близко к движущим частям машины.
• Следите за правильным положением рук во избежание прокола пальцев иглой.
• Перед стачиванием убедитесь в отсутствии булавок или иголок на линии шва изделия.
• На машине не должны лежать посторонние предметы.

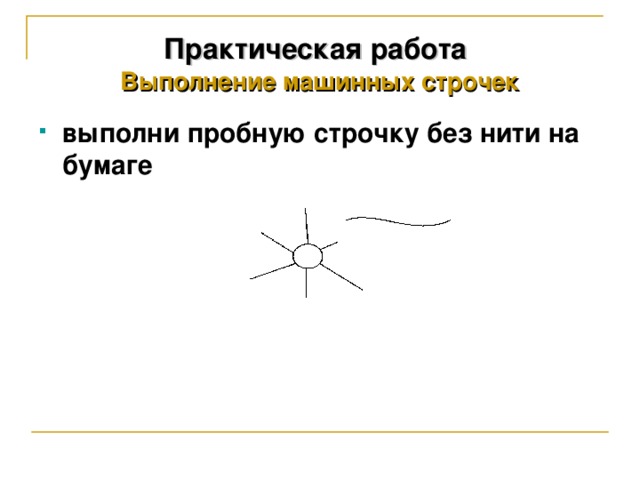

Практическая работа Выполнение машинных строчек

• выполни пробную строчку без нити на бумаге

Заправка верхней нити

1

4

2

5

3

6

7

8

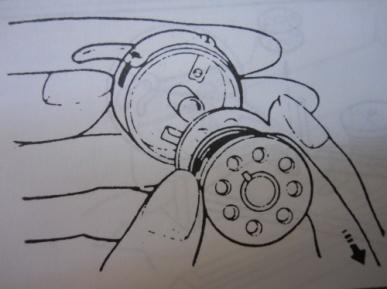

Заправка нижней нити

• Вставьте шпульку с намотанной ниткой в шпульный колпачок

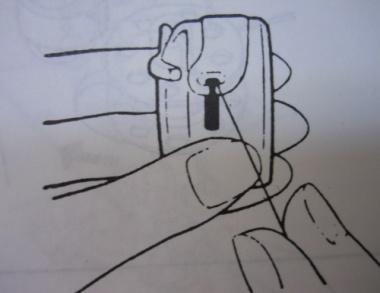

• Заправьте нитку в прорезь шпульного колпачка и под пластинчатую пружину, оставив свободный конец длиной 10 см
• Вставьте шпульный колпачок в челночное устройство

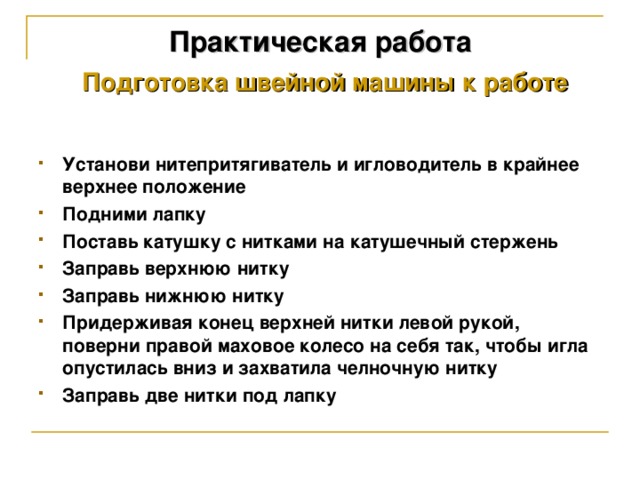

Практическая работа Подготовка швейной машины к работе

• Установи нитепритягиватель и игловодитель в крайнее верхнее положение
• Подними лапку
• Поставь катушку с нитками на катушечный стержень
• Заправь верхнюю нитку
• Заправь нижнюю нитку
• Придерживая конец верхней нитки левой рукой, поверни правой маховое колесо на себя так, чтобы игла опустилась вниз и захватила челночную нитку
• Заправь две нитки под лапку

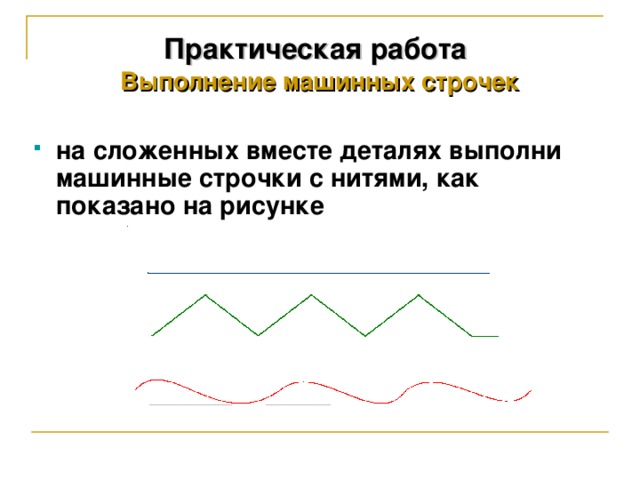

Практическая работа Выполнение машинных строчек

• на сложенных вместе деталях выполни машинные строчки с нитями, как показано на рисунке

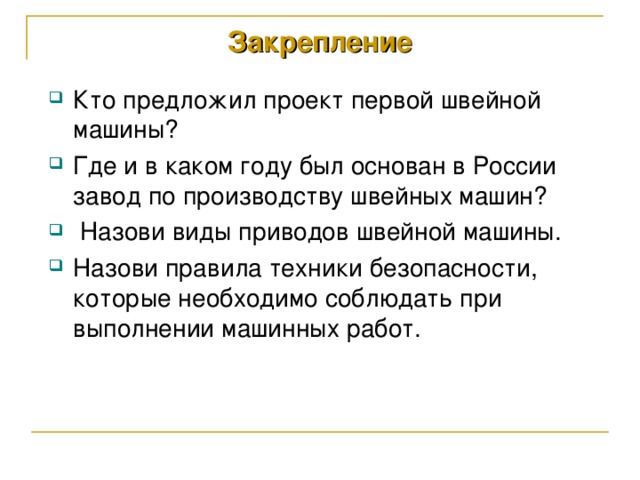

Закрепление

• Кто предложил проект первой швейной машины?
• Где и в каком году был основан в России завод по производству швейных машин?
• Назови виды приводов швейной машины.
• Назови правила техники безопасности, которые необходимо соблюдать при выполнении машинных работ.

Домашнее задание

• Выучить основные детали швейной машины, заправку верхней и нижней нитей.
