Контрольная работа по физике 8 класс "Электрические явления"

Вариант1.

1. Какие электрические заряды притягиваются?

1. одноимённые; 3) разноименные;

2. любые заряды притягиваются; 4)любые заряды отталкиваются

2. На рисунке представлена электрическая цепь, состоящая из источника тока, двух амперметров, резистора. Амперметр А₁ показывает 0,5 А, что показывает амперметр А₂?

1. 0А 2) Меньше 0,5А 3) 0,5 А 4) Больше 0,5 А

3. Сила тока в нагревательном элементе чайника 2500 мА, сопротивление 48 Ом. Вычислите напряжение.

1. 220 В. 2) 120 В; 3)19,2 В; 4) 0,05 В;

4. Чему равно сопротивление трёх последовательно соединенных резисторов по 6 Ом каждый?

1. 2 Ом 2) 6 Ом 3) 12 Ом 4) 18 Ом

5.По какой формуле вычисляется количество теплоты, выделяющееся на участке электрической цепи?

1)P = IU 2)A = Pt 3)Q = I² Rt 4)I = U/R

6. Рео­стат включён в сеть по­сто­ян­но­го на­пря­же­ния (см. ри­су­нок). Пол­зу­нок рео­ста­та пе­ре­ме­ща­ют влево. Уста­но­ви­те со­от­вет­ствие между фи­зи­че­ски­ми ве­ли­чи­на­ми и их воз­мож­ны­ми из­ме­не­ни­я­ми при этом.

За­пи­ши­те в таб­ли­цу вы­бран­ные цифры под со­от­вет­ству­ю­щи­ми бук­ва­ми. Цифры в от­ве­те могут по­вто­рять­ся.

Часть 3

7. Почему бытовые приборы в помещении необходимо соединять параллельно ?

8. В сеть включена нихромовая спираль, удельное сопротивление которой 1,1 . Чему равно напряжение на концах спирали, если сила тока в ней 0,1 А?

Вариант 2

1.Укажите какая физическая величина измеряется в А?

1. .Работа. 2.Напряжение 3.Давление. 4.Сила тока 5.Сопротивление

2.С помощью какой формулы можно вычислить напряжение на участке электрической цепи?

1. I = U/R 2. U = I/R 3. U = I*R

3.На какой схеме вольтметр включен в электрическую цепь правильно?

4.На каком рисунке изображен резистор?

5.На рисунке изображена шкала амперметра. Выберите правильное утверждение.

1.Цена деления равна 0,5 А 2.Амперметр показывает 2,5 А.

3.Амперметр подключается к лампочке параллельно.

6. В сеть с напряжением 100 В включена спираль, сопро­тивление которой 20 Ом. Чему равна сила тока в спирали?

7. Участок цепи состоит из двух резисторов сопротивле­нием R = 20 Ом и R -= 40 Ом, соединенных параллельно. Нарисуйте схему этого участка цепи и определите его со­противление.

Вариант 3.

Уровень А

1.Сопротивление участка цепи, изображенного на рисунке, равно

1) 3 Ом 3) 8 Ом

2) 5 Ом 4) 21 Ом

2. На рисунке изображен график зависимости силы тока в проводнике от напряжения на его концах. Чему равно сопротивление проводника?

1) 250 кОм 3) 10 кОм

2) 0,25 Ом 4) 100 Ом

3.Если увеличить в 2 раза силу тока в цепи, а время прохождения тока по проводнику уменьшить в 2 раза, то количество теплоты, выделяемое проводником …

1) увеличится в 2 раза 3) не изменится

2) уменьшится в 2 раза 4) увеличится в 4 раза

4. На штепсельных вилках некоторых бытовых электрических приборов имеется надпись: «6 А, 250 В». Определите максимально допустимую мощность электроприборов, которые можно включать, используя такие вилки.

1) 1500 Вт 3) 1,5 Вт

2) 41, 6 Вт 4) 0,024 Вт

5. Чему равно время прохождения тока по проводнику, если при силе тока в цепи 5 А совершается работа 540 кДж? Сопротивление проводника 24 Ом.

1) 0, 64 с 3) 188 с

2) 1,56 с 4) 900 с

Уровень В

6. Установите соответствие между физическими величинами и единицами измерения этих величин.

К каждой позиции первого столбца подберите соответствующую позицию второго и запишите в таблицу выбранные цифры под соответствующими буквами.

ФИЗИЧЕСКАЯ ВЕЛИЧИНА

А) Работа электрического тока

Б) Напряжение

В) Сила тока

ЕДИНИЦЫ ИЗМЕРЕНИЯ

1) Ом

2) Ватт

3) Вольт

4) Ампер

5) Джоуль

Уровень С

7. Какую работу совершит электрический ток в течение 2 минут, если сила тока в проводнике 4 А, а его сопротивление 50 Ом?

Вариант 4

1. Частицы, с какими электрическими зарядами отталкиваются?

1) с одноимёнными; 3)с разноимёнными;

1. любые частицы притягиваются; 4)любые частицы отталкиваются.

2.. На рисунке представлена электрическая цепь, состоящая из источника тока, двух амперметров, резистора. Амперметр А₁ показывает 2,5 А, что показывает амперметр А₂?

1. 0А 2)Меньше 2,5А 3)2,5 А 4)Больше 2,5 А

3. Обмотка вольтметра имеет сопротивление 50 кОм. Вычислите силу тока в ней при напряжении 250 В.

1. 200 А; 2)5 А; 3)0,05 А; 4)0,005 А.

4. Чему равно сопротивление трёх последовательно соединенных резисторов сопротивлениями 3 Ом и 6 Ом?

1. 0,5 Ом 2)2 Ом 3)6 Ом 4)9 Ом

5.Формула закона Джоуля-Ленца?

1. Q = IUt 2)A = Pt 3)Q = I² Rt 4) I = U/R

Часть 2

6. Рео­стат включён в сеть по­сто­ян­но­го на­пря­же­ния (см. ри­су­нок). Пол­зу­нок рео­ста­та пе­ре­ме­ща­ют вправо. Уста­но­ви­те со­от­вет­ствие между фи­зи­че­ски­ми ве­ли­чи­на­ми и их воз­мож­ны­ми из­ме­не­ни­я­ми при этом.

За­пи­ши­те в таб­ли­цу вы­бран­ные цифры под со­от­вет­ству­ю­щи­ми бук­ва­ми. Цифры в от­ве­те могут по­вто­рять­ся.

Часть 3

7. Почему для изготовления электрических проводов применяют обычно алюминиевую или медную проволоку?

8. Реостат включен в сеть напряжением 16 В. Определите силу тока в нём, если он сделан из константановой проволоки длиной 5м и сечением 2мм². Удельное сопротивление константана 0.5 Ом∙мм²/м

Вариант 5.

1.Укажите какая физическая величина измеряется в В?

1.Работа. 2.Напряжение 3.Давление. 4.Сила тока 5.Сопротивление

2.Какой формулой выражается закон Ома для участка электрической цепи?

1. I = U*R 2. U = I/R 3. I = U/R

3.На какой схеме включен амперметр в электрическую цепь правильно?

4.На каком рисунке изображена электрическая лампочка?

5.На рисунке изображена шкала вольтметра. Выберите правильное утверждение.

1.Цена деления равна 1В 2.Вольтметр показывает 4,6В

3.Вольтметр подключается к резистору последовательно.

6. Рассчитайте сопротивление медного провода, длина ко­торого равна 9 км, а площадь поперечного сечения 30 мм². Удельное сопротивление меди 0,017 Ом • мм • м². Какова сила тока в этом проводнике, если напряжение на его концах 3,4 в?

7. Участок цепи состоит из двух резисторов сопротивлени­ем R, = 20 Ом и R₂ = 10 Ом, соединенных последовательно. Нарисуйте схему этого участка цепи и определите его сопро­тивление.

Вариант 6

1.Укажите какая физическая величина измеряется в Ом?

1. .Работа. 2.Напряжение 3.Давление. 4.Сила тока 5.Сопротивление

2.С помощью какой формулы можно вычислить сопротивление на участке цепи?

1. I = U/R 2. R = U * I 3. R = U / I

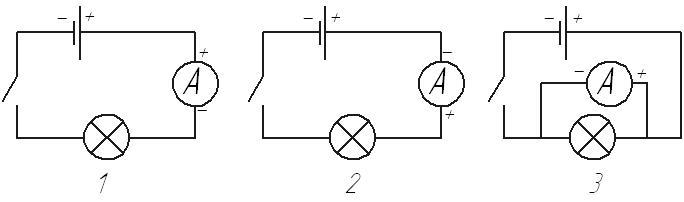

3.На какой схеме включен амперметр в электрическую цепь неправильно?

4.На каком рисунке изображён реостат?

5.На рисунке изображена шкала вольтметра. Выберите правильное утверждение.

1.Цена деления равна 1В 2.Вольтметр показывает 4,6В

3.Вольтметр подключается к резистору последовательно

6. Расстояние от столба до места ввода электрического провода в квартиру 80 м. Подводка выполнена алюминие­вым проводом сечением 4 мм². Определите сопротивление подводящих проводов. Удельное сопротивление алюминия 0,028 Ом • мм • м².

7. Две лампы сопротивлением 200 Ом и 240 Ом соеди­нены последовательно и включены в сеть с напряжением 110В. Чему равна сила тока в этой цепи?

Вариант 7

1.Укажите какая физическая величина измеряется в А?

1. .Работа. 2.Напряжение 3.Давление. 4.Сила тока 5.Сопротивление

2.Какой формулой выражается закон Ома для участка электрической цепи?

1. I = U*R 2. U = I/R 3. I = U/R

3.На какой схеме вольтметр включен в электрическую цепь неправильно?

4.На каком рисунке изображён вольтметр?

5.На рисунке изображена шкала амперметра. Выберите правильное утверждение.

1.Цена деления равна 0,5 А 2.Амперметр показывает 2,5 А

3.Амперметр подключается к лампочке параллельно.

6. Участок цепи состоит из двух проводников, соединен­ных параллельно. Сопротивление первого проводника 2 Ом, второго 4 Ом. Чему равно сопротивление всего участка цепи?

7. Лампочка сопротивлением 12 Ом и реостат сопротив­лением 20 Ом соединены последовательно и включены в сеть напряжением 16 В. Начертите схему цепи. Определите силу тока в ней.

Вариант 8.

Уровень А

1. Сопротивление участка цепи, изображенного на рисунке, равно

1) 11 Ом 3) 4 Ом

2) 6 Ом 4) 1 Ом

2. На рисунке изображен график зависимости силы тока в проводнике от напряжения на его концах. Чему равно сопротивление проводника?

1) 2 Ом 3) 2 мОм

2) 0,5 Ом 4) 500 Ом

3. Если увеличить в 2 раза сопротивление проводника, а время прохождения тока по проводнику уменьшить в 2 раза, то количество теплоты, выделяемое проводником …

1) не изменится 3) увеличится в 4 раза

2) уменьшится в 4 раза 4) увеличится в 2 раза

4.На цоколе лампы накаливания написано: «150 Вт, 220 В». Найдите силу тока в спирали при включении в сеть с номинальным напряжением.

1) 0,45 А 3) 22 А

2) 0,68 А 4) 220000 А

5. Проволочная спираль, сопротивление которой в нагретом состоянии равно 55 Ом, включена в сеть. Сила тока в спирали 2 А. Какое количество теплоты выделяет эта спираль за 1 минуту?

1) 13,2 кДж 3) 110 Дж

2) 6600 Дж 4) 66 кДж

Уровень В

6. Установите соответствие между физическими величинами и формулами, по которым эти величины определяются.

К каждой позиции первого столбца подберите соответствующую позицию второго и запишите в таблицу выбранные цифры под соответствующими буквами.

ФИЗИЧЕСКАЯ ВЕЛИЧИНА

А) Сила тока

Б) Напряжение

В) Работа электрического тока

ФОРМУЛА

Уровень С

7. Чему равно напряжение на концах проводника, если при прохождении по нему электрического тока 4 А в течение 2 минут, выделяется 192 кДж теплоты?

Вариант 9.

Уровень А

1. Сопротивление участка цепи, изображенного на рисунке, равно

1) 9 Ом 3) 4 Ом

2) 8 Ом 4) 3 Ом

2. На рисунке изображен график зависимости силы тока в проводнике от напряжения на его концах. Чему равно сопротивление проводника?

1) 0,25 Ом 3) 8 Ом

2) 2 Ом 4) 4 Ом

3.Если уменьшить в 2 раза время прохождения тока по проводнику и сопротивление проводника, то количество теплоты, выделяемое проводником …

1) не изменится 3) увеличится в 4 раза

2) уменьшится в 4 раза 4) увеличится в 2 раза

4. На корпусе электродрели укреплена табличка с надписью: «220 В, 500 Вт». Найдите силу тока, потребляемого электродрелью при включении в сеть.

1) 55000 А 3) 1,14 А

2) 2,27 А 4) 0,88 А

5. Какую работу совершит электрический ток в течение 2 минут, если сила тока в проводнике 4 А, а напряжение 200 В?

1) 1600 Дж 3) 24 кДж

2) 96 кДж 4) 400 Дж

Уровень В

6. Установите соответствие между физическими величинами и единицами измерения этих величин.

К каждой позиции первого столбца подберите соответствующую позицию второго и запишите в таблицу выбранные цифры под соответствующими буквами.

ФИЗИЧЕСКАЯ ВЕЛИЧИНА

А) Мощность электрического тока

Б) Напряжение

В) Сопротивление

ЕДИНИЦЫ ИЗМЕРЕНИЯ

1) Джоуль

2) Ампер

3) Ом

4) Ватт

5) Вольт

Уровень С

7. Чему равно время прохождения тока по проводнику, если при напряжении на его концах 120 В совершается работа 540 кДж? Сопротивление проводника 24 Ом.

Вариант 10.

Уровень А

1. Определите сопротивление участка цепи, изображенного на рисунке, если сопротивление каждого резистора равно 1 Ом.

1) 3 Ом 3) 1,5 Ом

2) 2 Ом 4) 0,3 Ом

2. На рисунке изображен график зависимости силы тока в проводнике от напряжения на его концах. Чему равно сопротивление проводника?

1) 0,125 Ом 3) 16 Ом

2) 2 Ом 4) 8 Ом

3. Если увеличить в 2 раза силу тока в цепи, а время прохождения тока по проводнику уменьшить в 4 раза, то количество теплоты, выделяемое проводником …

1) увеличится в 2 раза 3) не изменится

2) уменьшится в 2 раза 4) увеличится в 4 раза

4. При силе тока 0,6 А сопротивление лампы равно 5 Ом. Определите мощность электрического тока лампы.

1) 0,06 Вт 3) 3 Вт

2) 1,8 Вт 4) 15 Вт

5. Чему равно сопротивление проводника, если при прохождении по нему электрического тока 4 А в течение 2 минут, выделяется 192 кДж теплоты?

1) 200 Ом 3) 100 Ом

2) 10 Ом 4) 24 Ом

Уровень В

6. Установите соответствие между физическими величинами и формулами, по которым эти величины определяются.

К каждой позиции первого столбца подберите соответствующую позицию второго и запишите в таблицу выбранные цифры под соответствующими буквами.

ФИЗИЧЕСКАЯ ВЕЛИЧИНА

А) Напряжение

Б) Мощность электрического тока

В) Работа электрического тока

ФОРМУЛА

Уровень С

7. Проволочная спираль, сопротивление которой в нагретом состоянии равно 55 Ом, включена в сеть с напряжением 127 В. Какое количество теплоты выделяет эта спираль за 1 минуту?
