Контрольная работа на тему "Электрические явления" 8 класс

Контрольная работа № 4

«Электрические явления»

Вариант 1

1. Определите сопротивление алюминиевой проволоки длиной 150 см, если площадь ее поперечного сечения 0,1 мм². Каково напряжение на концах этой проволоки при силе тока 0,5А?

2. За какое время электрический утюг выделит количество рис. 1

теплоты 800 Дж, если сила тока в спирали 3 А, а напряжение в сети 220 В?

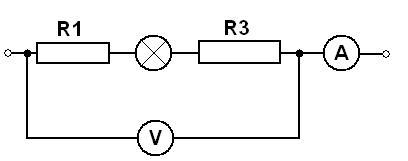

3. Определите сопротивление лампы и напряжение на каждом проводнике (рис. 1), если показания приборов 0,5 А и 30 В. Сопротивление резисторов R₁ = 25 Ом и R₃ = 15 Ом.

4. По графику зависимости силы тока от напряжения (рис. 2) определите:

А) при каком напряжении сила тока в проводнике равна 3 А? Б) сопротивление проводника. рис. 2

5. В сеть с напряжением 100 В включена спираль, сопротивление которой 20 Ом. Чему равна сила тока в спирали?

Контрольная работа № 4

«Электрические явления»

Вариант 2

1. Сварочный аппарат присоединяют в сеть медными проводами длиной 100 м и площадью поперечного сечения 50 мм². Определите напряжение на проводах, если сила тока в них 125 А.

2. Электрическая плитка при силе тока 5 А за 30 мин потребляет 1080 кДж энергии. Рассчитайте сопротивление плитки.

3. Три потребителя сопротивлением R₁=R₂=20 Ом и R₃= 50 Ом соединены в цепи(см. рис 1) ,. Напряжение на концах этого участка цепи 120 В. Определите силу тока в каждом потребителе, общую силу тока в участке цепи и сопротивление этого участка.

4. По графику зависимости силы тока от напряжения (рис. 2) определите: рис. 2

А) силу тока на участке цепи при напряжении 10 В и 15 В.

Б) сопротивление проводника.

R₁

R₃

R₂ (Рис.1)

5. В сеть с напряжением 200 В включена спираль, сопротивление которой 40 Ом. Чему равна сила тока в спирали?
