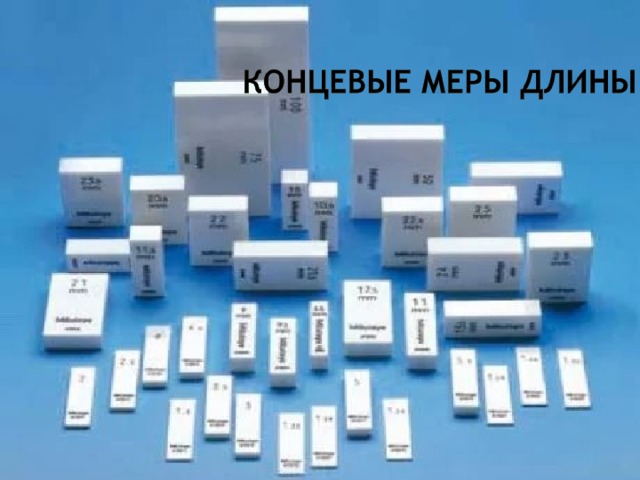

Концевые меры длины

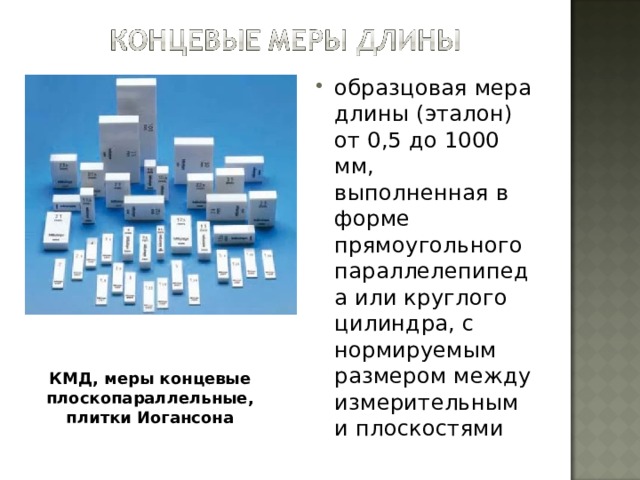

• образцовая мера длины (эталон) от 0,5 до 1000 мм, выполненная в форме прямоугольного параллелепипеда или круглого цилиндра, с нормируемым размером между измерительными плоскостями

КМД, меры концевые плоскопараллельные, плитки Иогансона

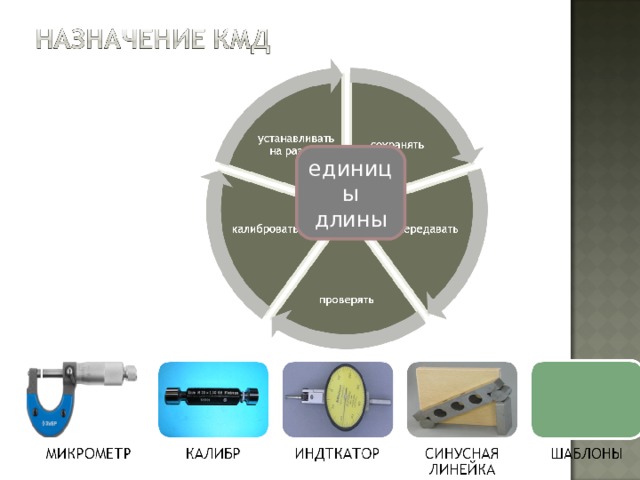

единицы длины

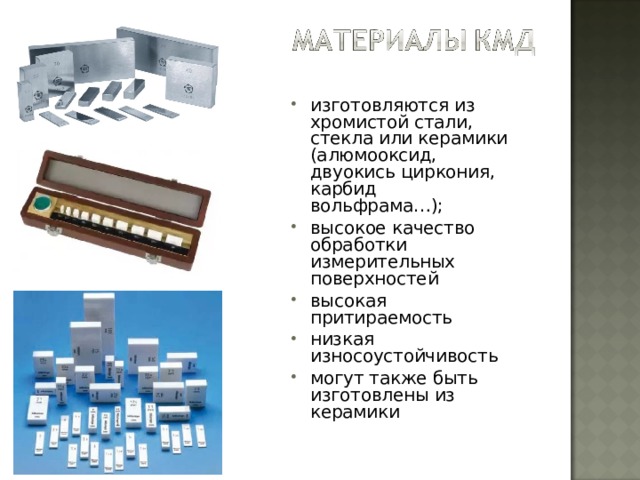

• изготовляются из хромистой стали, стекла или керамики (алюмооксид, двуокись циркония, карбид вольфрама…);
• высокое качество обработки измерительных поверхностей
• высокая притираемость
• низкая износоустойчивость
• могут также быть изготовлены из керамики

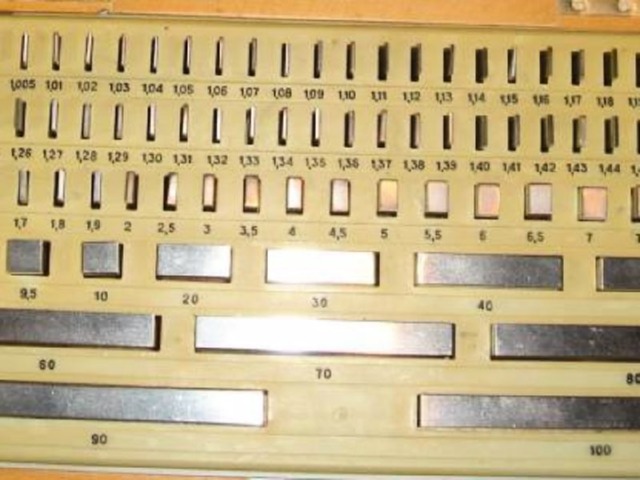

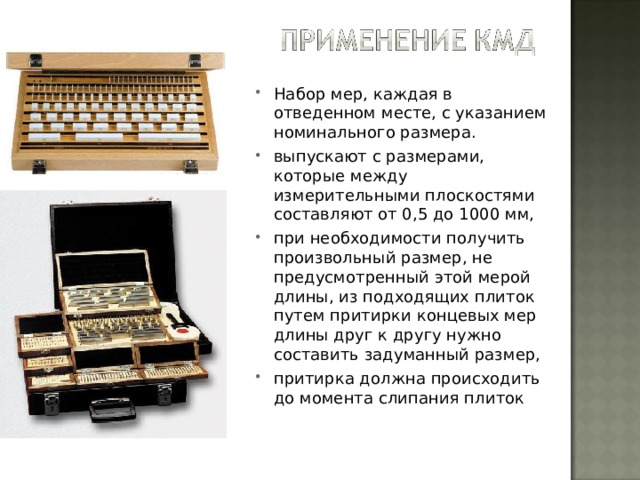

• Набор мер, каждая в отведенном месте, с указанием номинального размера.
• выпускают с размерами, которые между измерительными плоскостями составляют от 0,5 до 1000 мм,
• при необходимости получить произвольный размер, не предусмотренный этой мерой длины, из подходящих плиток путем притирки концевых мер длины друг к другу нужно составить задуманный размер,
• притирка должна происходить до момента слипания плиток

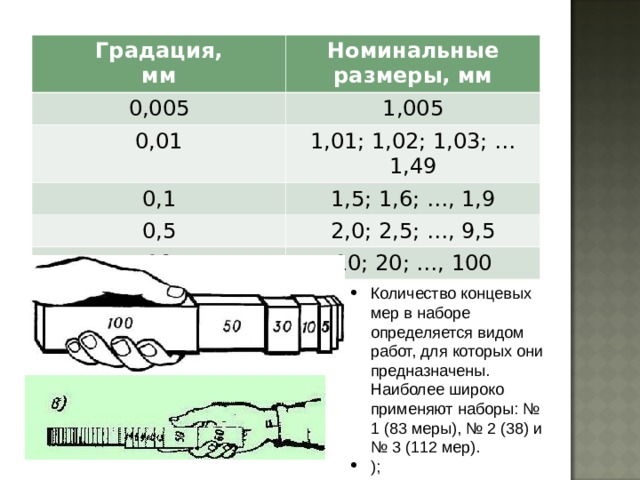

Градация,

мм

Номинальные размеры, мм

0,005

1,005

0,01

1,01; 1,02; 1,03; …1,49

0,1

1,5; 1,6; …, 1,9

0,5

2,0; 2,5; …, 9,5

10

10; 20; …, 100

• Количество концевых мер в наборе определяется видом работ, для которых они предназначены. Наиболее широко применяют наборы: № 1 (83 меры), № 2 (38) и № 3 (112 мер).
• );

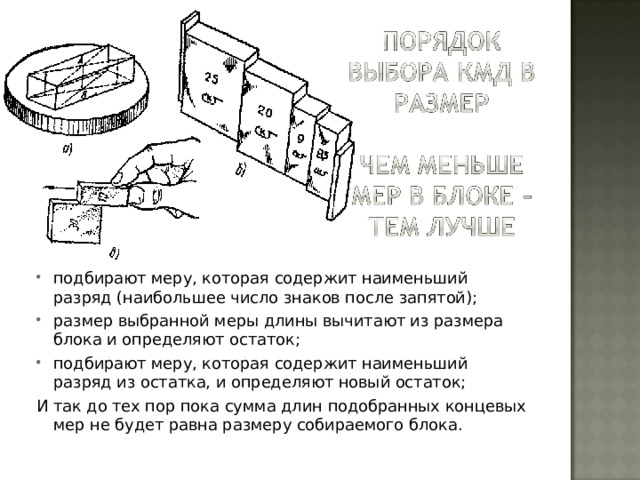

• подбирают меру, которая содержит наименьший разряд (наибольшее число знаков после запятой);
• размер выбранной меры длины вычитают из размера блока и определяют остаток;
• подбирают меру, которая содержит наименьший разряд из остатка, и определяют новый остаток;

И так до тех пор пока сумма длин подобранных концевых мер не будет равна размеру собираемого блока.

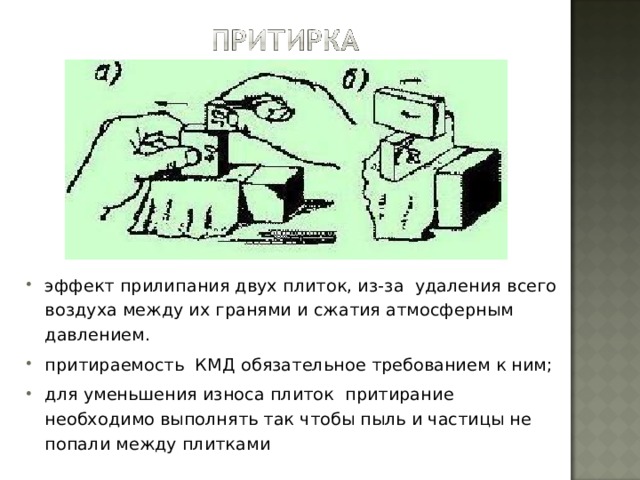

• эффект прилипания двух плиток, из-за удаления всего воздуха между их гранями и сжатия атмосферным давлением.
• притираемость КМД обязательное требованием к ним;
• для уменьшения износа плиток притирание необходимо выполнять так чтобы пыль и частицы не попали между плитками

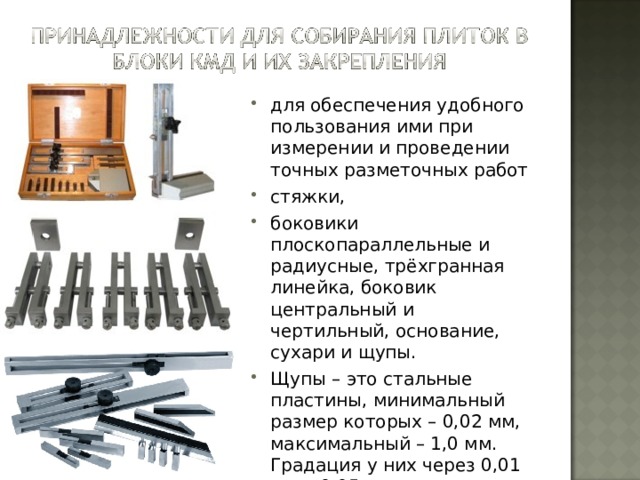

• для обеспечения удобного пользования ими при измерении и проведении точных разметочных работ
• стяжки,
• боковики плоскопараллельные и радиусные, трёхгранная линейка, боковик центральный и чертильный, основание, сухари и щупы.
• Щупы – это стальные пластины, минимальный размер которых – 0,02 мм, максимальный – 1,0 мм. Градация у них через 0,01 мм и 0,05 мм.

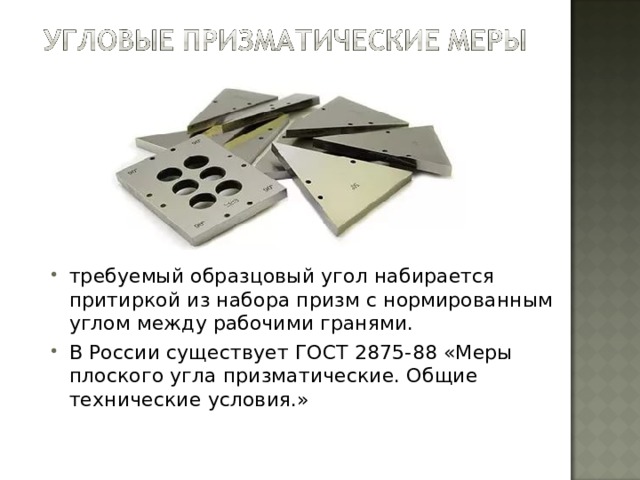

• требуемый образцовый угол набирается притиркой из набора призм с нормированным углом между рабочими гранями.
• В России существует ГОСТ 2875-88 «Меры плоского угла призматические. Общие технические условия.»

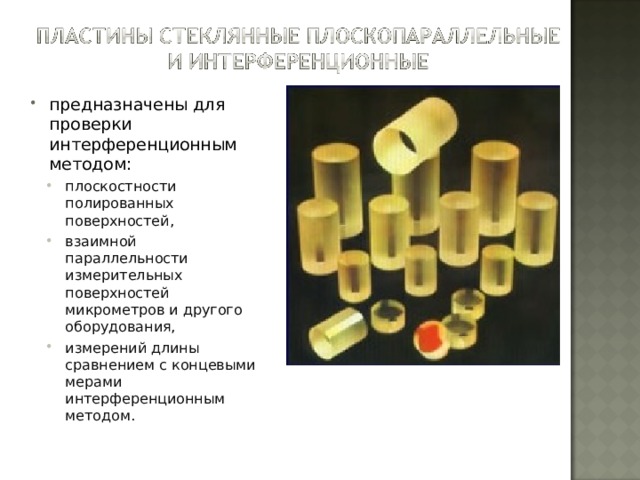

• предназначены для проверки интерференционным методом:

• плоскостности полированных поверхностей, взаимной параллельности измерительных поверхностей микрометров и другого оборудования, измерений длины сравнением с концевыми мерами интерференционным методом.
• плоскостности полированных поверхностей,
• взаимной параллельности измерительных поверхностей микрометров и другого оборудования,
• измерений длины сравнением с концевыми мерами интерференционным методом.

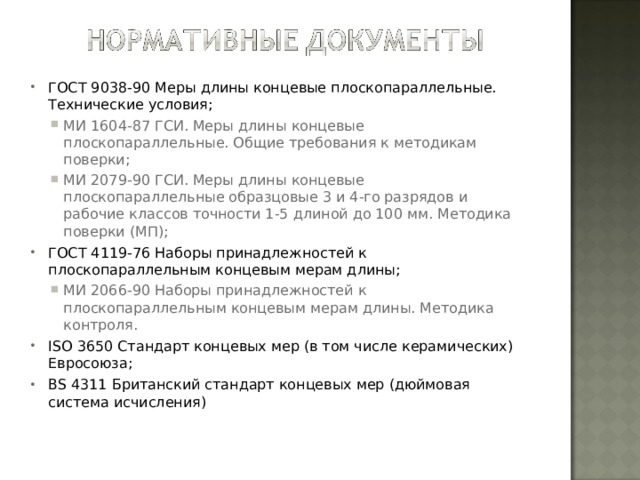

• ГОСТ 9038-90 Меры длины концевые плоскопараллельные. Технические условия;

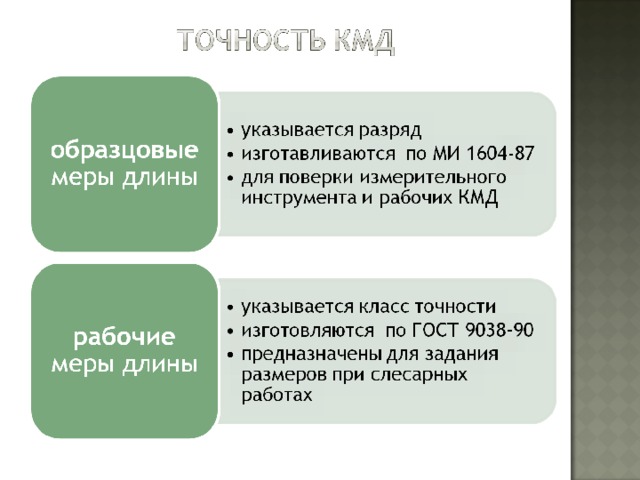

• МИ 1604-87 ГСИ. Меры длины концевые плоскопараллельные. Общие требования к методикам поверки; МИ 2079-90 ГСИ. Меры длины концевые плоскопараллельные образцовые 3 и 4-го разрядов и рабочие классов точности 1-5 длиной до 100 мм. Методика поверки (МП);
• МИ 1604-87 ГСИ. Меры длины концевые плоскопараллельные. Общие требования к методикам поверки;
• МИ 2079-90 ГСИ. Меры длины концевые плоскопараллельные образцовые 3 и 4-го разрядов и рабочие классов точности 1-5 длиной до 100 мм. Методика поверки (МП);

• ГОСТ 4119-76 Наборы принадлежностей к плоскопараллельным концевым мерам длины;

• МИ 2066-90 Наборы принадлежностей к плоскопараллельным концевым мерам длины. Методика контроля.
• МИ 2066-90 Наборы принадлежностей к плоскопараллельным концевым мерам длины. Методика контроля.

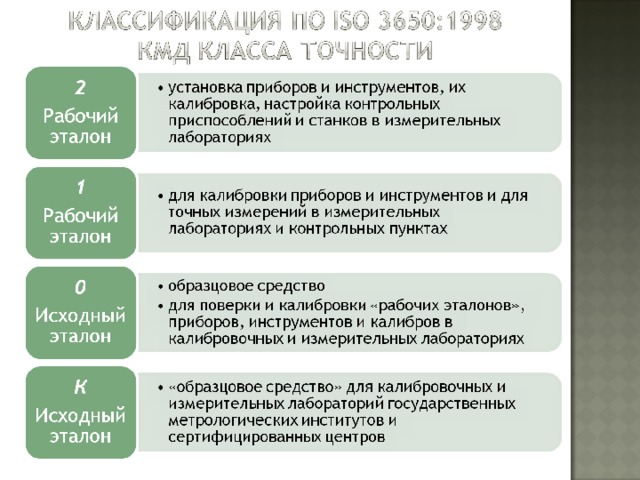

• ISO 3650 Стандарт концевых мер (в том числе керамических) Евросоюза;
• BS 4311 Британский стандарт концевых мер (дюймовая система исчисления)
