Лабораторная работа №2 "Определение жесткости пружины" 9 класс

Учитель физики Фасахова А.В.

Лабораторная работа №2 "Определение жесткости пружины" 9 класс

Инструктаж проведен и прослушан___________________Дата_______________ФИ_______________

ЦЕЛЬ РАБОТЫ: найти жесткость пружины из измерений удлинения пружины при различных значениях силы тяжести  , уравновешивающей силу упругости  , на основе закона Гука:  . F упр= k∆l

ОБОРУДОВАНИЕ: штатив с муфтой и лапкой, спиральная пружина, набор грузов, масса каждого равна  =0,100 кг, линейка с миллиметровыми делениями.

В каждом из опытов жесткость определяется при разных значениях силы упругости и удлинения, т. е. условия опыта меняются. Поэтому для нахождения среднего значения жесткости нельзя вычислить среднее арифметическое результатов измерений. Воспользуемся графическим способом нахождения среднего значения, который может быть применен в таких случаях. По результатам нескольких опытов построим график зависимости модуля силы упруго­сти  от модуля удлинения х. При построении графика по результатам опыта экспериментальные точки могут не оказаться на прямой, которая соответствует формуле . Это свя­зано с погрешностями измерения: В этом случае график надо проводить так, чтобы примерно одинаковое число точек, оказалось, по разные стороны от прямой. После построения графика возьмите точку на прямой (в средней части графика), определите по нему соответствующие этой точке значения силы упругости и удлинения и вычислите жесткость k. Она и будет искомым средним значением жесткости пружины  .

В данной работе  .

ХОД РАБОТЫ

1.  Закрепите на штативе конец спиральной пружины.

2.  Рядом с пружиной или за ней установите и закрепите линейку с миллиметровыми делениями.

3.  Отметьте и запишите то деление линейки, против которого приходится стрелка-указатель пружины.

4.  Подвесьте к пружине груз известной массы и измерьте вызванное им удлинение пружины.

5.  К первому грузу добавьте второй, третий и т. д. грузы, записывая каждый раз удлинение х пружины. По результатам измерений заполните таблицу:

ТАБЛИЦА РЕЗУЛЬТАТОВ

Вычисления:_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

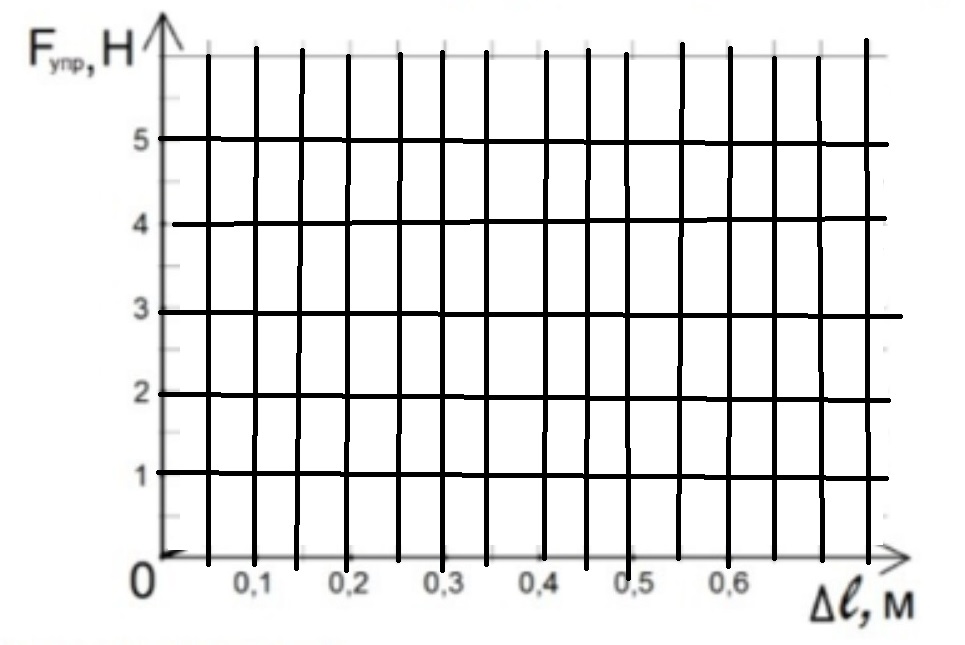

6.  По результатам измерений постройте график зависимости силы упругости от удлинения и, пользуясь им, определите среднее значение жесткости пружины  .

ВЫВОД: ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Оценка: _____Учитель:___________/Фасахова А.В. /

роспись
