Лабораторная работа №5 "Определение оптической силы и фокусного расстояния собирающей линзы"

Лабораторная работа №5

Определение оптической силы и фокусного расстояния собирающей линзы

Цель: определить оптическую силу и фокусное расстояние собирающей линзы

Оборудование: собирающая линза (Л

C), источник тока, лампочка с колпачком, соединительные провода, экран с прорезью, лист с разметкой, держатель оптических элементов, рабочее поле.

Теория:

Простейший способ измерения оптической силы линзы основан на формуле тонкой линзы:

, где D – оптическая сила линзы, F – фокусное расстояние линзы, d – расстояние от линзы до объекта, f – расстояние от линзы до изображения. С помощью собирающей линзы получив изображение пламя свечи на экране и измерив расстояние d от линзы до предмета и расстояние f до изображения можно рассчитать фокусное расстояние линзы и оптическую силу линзы.

Порядок выполнения работы:

1.Соберите установку по схеме:

А – электрическая лампочка, Б - собирающая линза, В –экран.

2.Перемещая линзу вдоль листа с разметкой, найдите такое ее положение относительно источника света, при котором на экране получается четкое изображение светящейся точки.

3.Измерьте расстояние от источника света до линзы и от линзы до экрана. Результаты измерений занесите в таблицу №1.

Таблица 1 (2 балла)

4.При неизменном d, повторите опыт два раза, каждый раз заново получая резкое изображение. Результаты измерений занесите в таблицу №1. ( 3 балла)

5.Вычислите по формуле: , результат занесите в таблицу №1 (1 балл).

6.Вычислите ; ; (3 балла).

7.Вычислите по формуле: , результат занесите в таблицу №1 (1 балл).

8.Вычислите по формуле: , результат занесите в таблицу №1 (1 балл).

9.Вычислите абсолютную погрешность измерения оптической силы линзы по формуле:

, где (h –толщина линзы), (2 балла).

10.Запишите результат в форме:

(1 балл).

11. Вывод (1 балл).

Критерии оценки:

Дополнительное задание:

1.Источник света помещен в двойной фокус собирающей линзы, фокусное расстояние которой F = 2 м. На каком расстоянии от линзы находится его изображение?

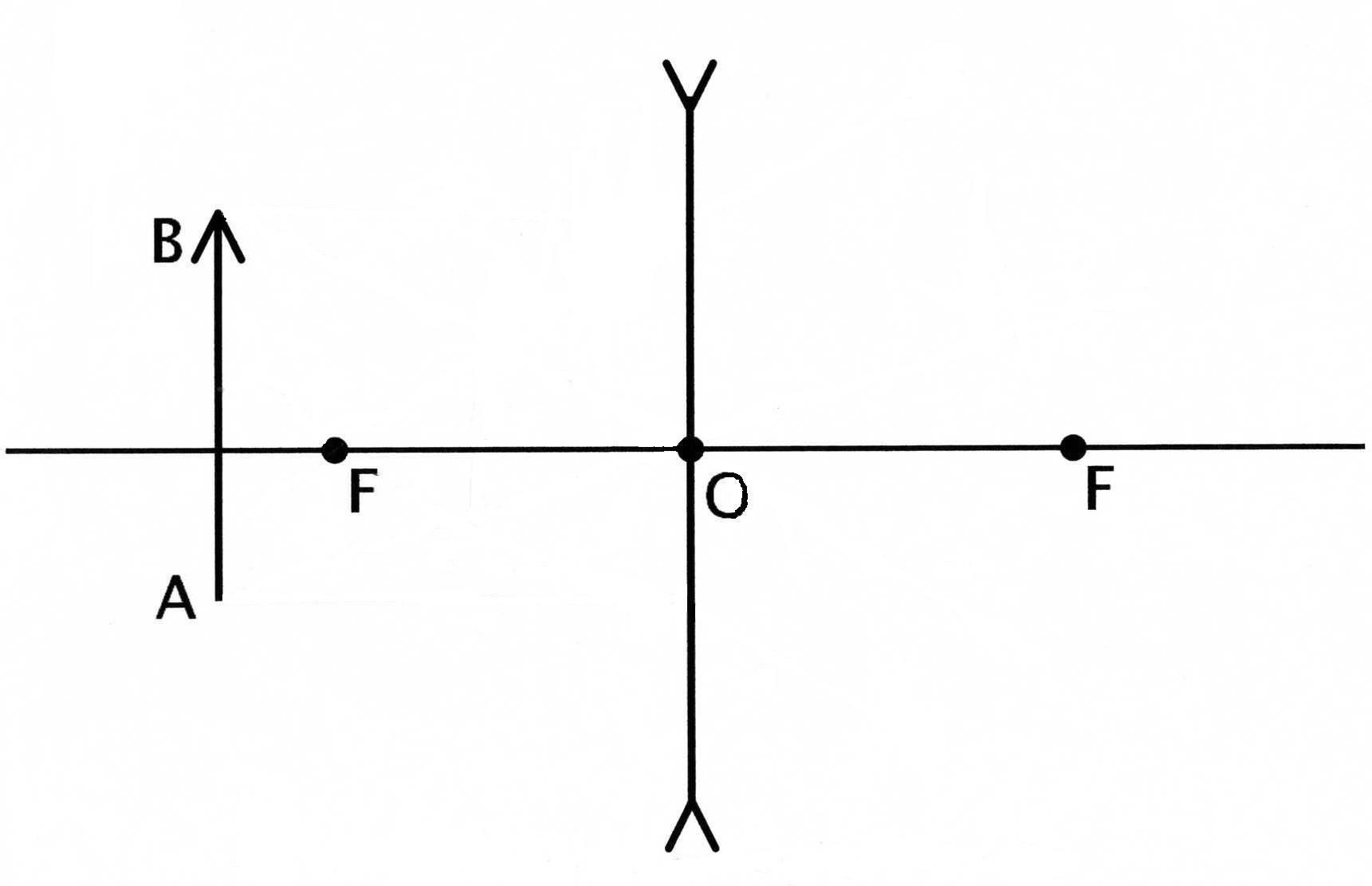

2.Постройте изображение и дайте характеристику полученному изображению.
