Лекция 33. Назначение и типы рам

Раздел III. ХОДОВАЯ ЧАСТЬ, КУЗОВ, КАБИНА.

Лекция 33. Назначение и типы рам

1. Назначение и типы

Несущей системой называется рама или кузов автомобиля. Не­сущая система служит для установки и крепления всех частей ав­томобиля.

Несущая система — одна из наиболее ответственных, материалоемких и дорогостоящих систем автомобиля. Если принять за 100 % материалоемкость, стоимость и сложность изготовления всего автомобиля, то несущая система может составлять более 50 % от этого. Долговечность несущей системы определяет сроки капиталь­ных ремонтов автомобиля. От нее во многом зависит общий про­бег автомобиля в эксплуатации. Несущая система существенно влияет на многие эксплуатационные свойства автомобиля.

На автомобилях применяются различные типы несущих систем. Несущая система во многом определяет тип и компоновку авто­мобиля. В зависимости от типа несущей системы автомобили под­разделяют на рамные и безрамные. В рамных автомобилях роль несу­щей системы выполняет рама (рамная несущая система) или рама совместно с кузовом (рамно-кузовная несущая система). В безрам­ных автомобилях функции несущей системы выполняет кузов (ку­зовная несущая система), который называется несущим.

Рамная несущая система применяется на всех грузовых автомо­билях, прицепах и полуприцепах, легковых автомобилях повы­шенной проходимости, большого и высшего классов и отдельных автобусах. Несущая система автомобилей-самосвалов, кроме ос­новной рамы включает еще дополнительную укороченную раму — надрамник, на котором устанавливается грузовой кузов и крепят­ся устройства подъемного механизма кузова.

Рамная несущая система проста по конструкции, технологич­на при производстве и ремонте, а также универсальна, так как обеспечивает унификацию обычных и специальных автомобилей. Кроме того, рамная несущая система позволяет выпускать на од­ном шасси различные по типу кузова модификации автомобиля.

Кузовная несущая система применяется на легковых автомоби­лях особо малого, малого и среднего классов, а также на боль­шинстве современных автобусов. Кузовная несущая система по­зволяет уменьшить массу автомобиля, его общую высоту, снизить центр тяжести и, следовательно, повысить его устойчивость. Од­нако кузовная несущая система не обеспечивает хорошей изоля­ции пассажирского салона от вибрации и шума работающих агре­гатов и механизмов, а также от шума шин, возникающего при их качении по поверхности дороги.

Рамно-кузовная несущая система применяется только на авто­бусах. При рамно-кузовной несущей системе кузов автобуса не имеет основания. Рама и основание кузова объединены в единую конструкцию. Шпангоуты (поперечные дуги) каркаса кузова жестко прикрепляются к поперечинам рамы. Рама и каркас кузова рабо­тают совместно, воспринимая все нагрузки. Рамно-кузовная несу­щая система имеет простую конструкцию, технологична при про­изводстве и удобна в ремонте. По сравнению с рамной несущей системой рамно-кузовная имеет несколько меньшую массу кузо­ва и более низкую высоту пола.

1. Рама

Рама служит для установки и крепления кузова и всех систем, агрегатов и механизмов автомобиля. Рама является одной из от­ветственных и наиболее металлоемких частей автомобиля. Раму имеют все грузовые автомобили, легковые автомобили повышен­ной проходимости, большого и высшего классов, отдельные ав­тобусы, прицепы и полуприцепы.

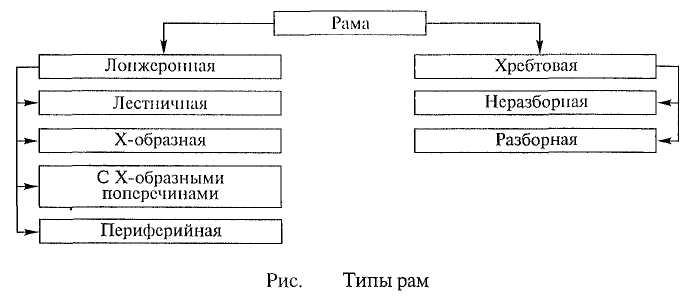

На автомобилях применяются рамы различных типов (рис. 1). Наибольшее распространение получили лонжеронные рамы.

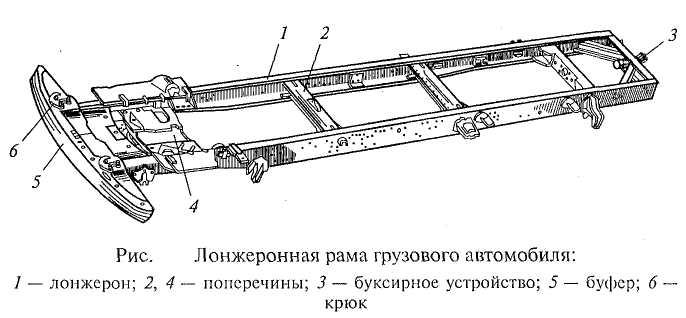

Лонжеронная рама грузового автомобиля (рис.2) состоит из двух лонжеронов 1 (продольных балок), которые соединены меж­ду собой отдельными поперечинами 2. Лонжероны отштампованы из листовой стали и имеют швеллерное сечение переменного про­филя. Высота профиля наибольшая в средней части лонжеронов, где они более всего нагружены. В зависимости от типа автомобиля и его компоновки лонжероны могут быть установлены один отно­сительно другого параллельно или под углом, а также могут быть изогнуты в вертикальной и горизонтальной плоскостях. К лонже­ронам обычно приклепывают различного рода кронштейны для крепления кузова, устройств подвески колес, механизмов транс­миссии, систем управления и др.

Поперечины, как и лонжероны, выполнены штампованными из листовой стали. Они имеют форму, обеспечивающую крепле­ние к раме соответствующих агрегатов и механизмов. Так, напри­мер, передняя поперечина 4 приспособлена для установки перед­ней части двигателя. Лонжероны и поперечины соединены между собой клепкой или сваркой.

На переднем конце рамы установлены буфер 5 и буксирные крюки 6. Буфер предназначен для восприятия толчков и ударов при наездах и столкновениях. Крюки служат для буксировки авто­мобиля. В задней части рамы грузового автомобиля расположено буксирное (прицепное) устройство 3, предназначенное для при­соединения к автомобилю прицепов, буксируемых автомобилей и т.д. Буксирное устройство включает в себя крюк с запором и пру­жину или резиновый амортизатор, которые смягчают толчки и удары при движении автомобиля с буксиром по неровной доро­ге, при торможении и трогании с места.

Рассмотрим устройство рам легковых автомобилей.

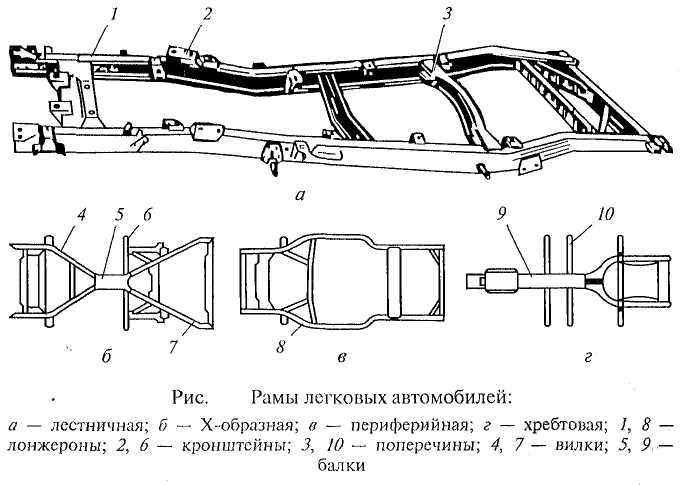

Лестничная рама (рис.3, а) состоит из двух лонжеронов 1, соединенных поперечинами 3. Лонжероны отштампованы из ли­стовой стали и имеют профиль преимущественно закрытого типа. К лонжеронам прикреплены различные кронштейны 2, предназ­наченные для установки и крепления кузова автомобиля, механиз­мов трансмиссии, передней и задней подвесок, систем управления и т.д. Рама имеет выгибы в вертикальной плоскости в местах распо­ложения передних и задних колес автомобиля. Эти выгибы обеспе­чивают большие ходы колес, снижение центра тяжести автомобиля и повышение его устойчивости при высоких скоростях движения.

Х-образная лонжеронная рама (рис. 3, б) состоит из короткой средней балки 5трубчатого или коробчатого профиля, передней 4 и задней 7вильчатых частей, выполненных из лонжеронов короб­чатого профиля. Передняя вильчатая часть предназначена для раз­мещения силового агрегата, а задняя — заднего моста.

В средней части рамы имеются консольные кронштейны 6для крепления кузова, а вильчатые части рамы снабжены поперечи­нами для установки передней и задней подвесок.

Х-образная рама позволяет увеличить углы поворота управляе­мых колес, уменьшить радиус поворота автомобиля и улучшить его маневренность. Кроме того, рама обеспечивает понижение пола ку­зова, центра тяжести автомобиля и повышение его устойчивости.

Периферийная лонжеронная рама (рис.3, в) имеет наибольшее применение на рамных легковых автомобилях. Она состоит из лон­жеронов 8 замкнутого (коробчатого) профиля, которые проходят по периферии пола кузова автомобиля и создают ему естествен­ный порог. Это увеличивает сопротивление кузова при боковых ударах. Рама имеет свободную среднюю часть, позволяющую опу­стить пол кузова, снизить центр тяжести автомобиля и повысить его устойчивость. Для увеличения хода колес автомобиля лонже­роны рамы имеют выгибы в вертикальной плоскости над пере­дним и задним мостами. Средняя часть рамы расположена ниже этих выгибов.

Хребтовая неразъемная рама (рис.3, г) состоит из одной цент­ральной продольной несущей балки 9, к которой прикреплены поперечины 10 и различные установочные кронштейны. Централь­ная балка рамы обычно имеет трубчатое сечение, внутри нее раз­мещается карданная передача. Рама обладает высокой жесткостью на кручение, а размещение карданной передачи внутри хребто­вой трубы рамы обеспечивает компактность конструкции.

1. Конструкция рам

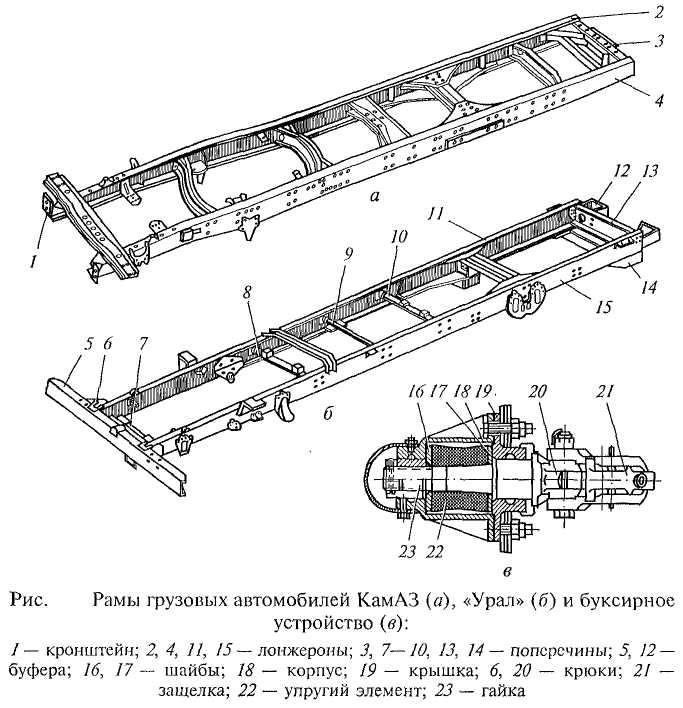

Рассмотрим конструкцию рамы грузового автомобиля КамАЗ (рис.4, а). Рама автомобиля — лонжеронная, штампованная, клепаная. Она состоит из двух продольных лонжеронов 2, 4и семи поперечин, которые образуют жесткую несущую систему. Лонже­роны изготовлены из высокопрочной стали, имеют переменный профиль швеллерного сечения. На передних концах лонжеронов находятся кронштейны 1, предназначенные для крепления буфеpa.

На передних концах лонжеронов установлены также буксир­ные крюки. Задняя поперечина 3 рамы усилена раскосами. В ней установлено буксирное устройство.

Рама грузовых автомобилей «Урал» (рис.4, б) — лонжеронная, штампованная, состоит из двух продольных лонжеронов 11, 15 и шести поперечин. Поперечины 7— 10 имеют круглое сечение. Передний 5 и задний 12 буфера, а также задняя поперечина 13 выполнены съемными. На переднем буфере крепятся буксирные крюки 6. Буксирное устройство установлено в специальной попе­речине 14.

Буксирное устройство (рис. 4, в) состоит из корпуса 18 с крышкой 19, крюка 20 со стержнем, резинового упругого эле­мента 22 и деталей крепления. Упругий элемент установлен на стержне крюка, который закреплен в корпусе гайкой 23. Необхо­димая предварительная деформация упругого элемента создается шайбами 16 и 17. Буксирный крюк имеет предохранительную за­щелку 21, которая стопорит замок крюка и исключает его само­произвольное открывание. Трущиеся поверхности крюка смазы­ваются через масленки.

Для грузовых автомобилей большой и особо большой грузо­подъемности применяются лонжеронные рамы не из штампован­ных, а прокатных лонжеронов и поперечин. Лонжероны и попе­речины такой рамы изготавливаются из малоуглеродистых низко­легированных сталей, имеющих более высокие механические свой­ства, чем листовые стали. Однако масса рамы из прокатных лон­жеронов и поперечин больше, так как лонжероны и поперечины имеют равное сечение по всей длине. Масса рамы грузового авто­мобиля, изготовленной из прокатных профилей, составляет 15% собственной его массы.

На тяжелых грузовых автомобилях кроме лонжеронных рам применяются также разъемные хребтовые рамы. Хребтовая разъем­ная рама имеет центральную несущую балку, которая состоит из картеров отдельных механизмов трансмиссии автомобиля, соеди­ненных между собой специальными патрубками. Между картера­ми и патрубками устанавливаются кронштейны для крепления кабины, грузового кузова, двигателя и других агрегатов и меха­низмов автомобиля. Разъемная хребтовая рама универсальна, так как, изменяя ее длину, можно создавать семейство автомобилей с различным числом ведущих мостов и разными базами на одних и тех же унифицированных агрегатах и механизмах. Использование картеров механизмов трансмиссии в качестве несущих частей разъемной хребтовой рамы позволяет снизить на 15...20% соб­ственную массу автомобиля и уменьшить его металлоемкость.

Разъемная хребтовая рама по сравнению с лонжеронной обла­дает более высокой жесткостью. Поэтому ее обычно применяют для полноприводных грузовых автомобилей, предназначенных для эксплуатации на тяжелых дорогах и в условиях бездорожья. Одна­ко такая рама требует использования высококачественных леги­рованных сталей для изготовления картеров механизмов транс­миссии и соединительных патрубков, а также высокой точности изготовления и сборки в производстве. Кроме того, при техниче­ском обслуживании и ремонте автомобиля с рамой этого типа затруднен доступ к механизмам трансмиссии автомобиля и требу­ется частичная, а иногда и полная разборка рамы.

Контрольные вопросы

1. Каково назначение несущих систем автомобилей?

2. На каких типах автомобилей применяется рамная несущая система и почему?

3. Где и почему применяется кузовная несущая система?

4. Какие типы рам автомобилей вы знаете?

Лекция 34. Передний управляемый мост

Поперечная балка с ведомыми управляемыми колесами, к которым не подводится крутящий момент от двигателя, называется передним управляемым мостом. Этот мост не ведущий и служит для поддержания несущей систе­мы автомобиля и обеспечения его поворота.

Передние управляемые мосты различных типов широко при­меняются на легковых, грузовых автомобилях и автобусах с ко­лесной формулой 4х 2, а также на грузовых автомобилях с колес­ной формулой 6x4.

В зависимости от типа подвески управляемых колес передние мосты автомобилей могут быть неразрезными и разрезными. В неразрезных мостах управляемые колеса непосредственно связаны с балкой моста. В разрезных мостах связь управляемых колес с балкой моста осуществляется через подвеску. Неразрезные мосты при­меняются на грузовых автомобилях и автобусах при зависимой подвеске колес. Разрезные мосты устанавливаются на легковых автомобилях и автобусах при независимой подвеске колес.

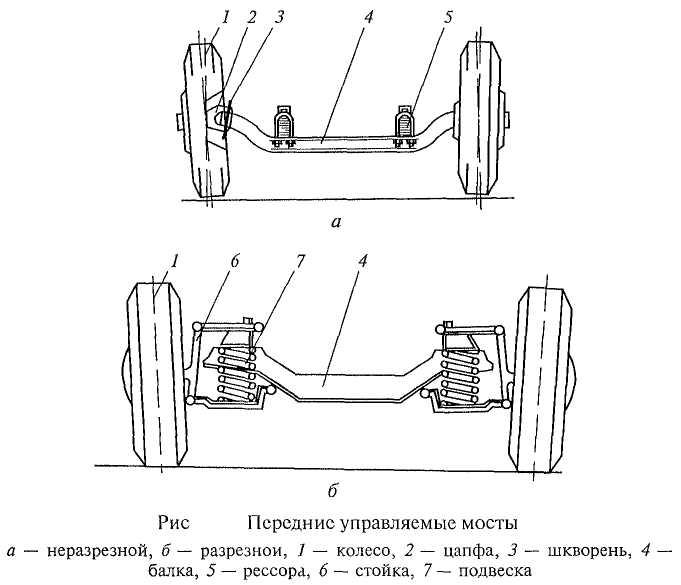

Передний неразрезной мост (рис. 4.57, а) представляет собой балку 4 с установленными по обоим концам поворотными цапфа­ми 2. Балка — кованая, стальная, обычно двутаврового сечения. Средняя часть балки выгнута вниз для более низкого расположе­ния двигателя и центра тяжести автомобиля с целью повышения его устойчивости. В бобышках балки закреплены неподвижно шкворни 3, на которых установлены поворотные цапфы 2. На по­воротных цапфах на подшипниках установлены ступицы с управ­ляемыми колесами 1. Колеса, поворачиваясь вокруг шкворней, обеспечивают поворот автомобиля. Мост с помощью рессор 5 кре­пится к раме автомобиля.

Передний разрезной мост (рис. 4.57, б) представляет собой балку или поперечину 4 с установленной на ней передней независимой подвеской 7с управляемыми колесами 1. Поперечина может быть стальная кованая или штампованная из листовой стали. Она жест­ко связана с кузовом автомобиля и служит одновременно для креп­ления двигателя. Управляемые колеса со ступицами, установлен­ные на подшипниках на поворотных цапфах, могут поворачиваться вокруг шкворней (шкворневые подвески), закрепленных в стой­ках 6подвески, или вместе со стойками (беешкворнсвые подвес­ки), обеспечивая поворот автомобиля.

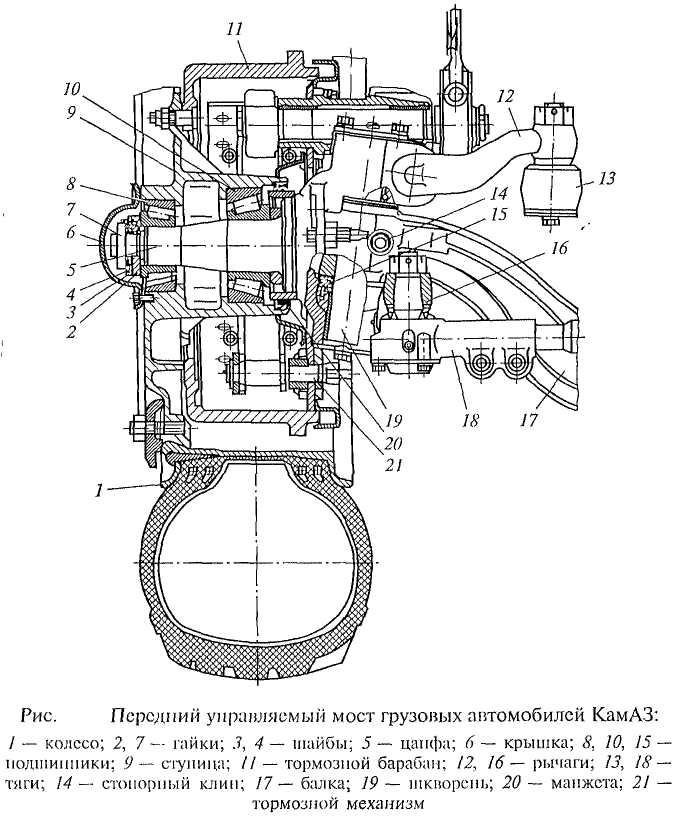

Конструкция передних управляемых мостов. Передний управля­емый мост грузовых автомобилей КамАЗ (рис. 4.58) — неразрез­ной. В бобышках стальной балки 17двутаврового сечения стопор­ными клиньями 14 закреплены шкворни 19, на которых установ­лены поворотные цапфы 5. Цапфы свободно поворачиваются во­круг шкворней на бронзовых втулках, запрессованных и ушки цапф, и упорных подшипниках 15, находящихся между цапфами и балкой моста. К фланцам поворотных цапф прикреплены тор­мозные механизмы 21 колес. В ушках цапф закреплены рычаги 16 для крепления поперечной рулевой тяги 18 и поворотный рычаг 12 в левой цапфе — для крепления продольной рулевой тяги 13. На пово­ротных цапфах на роликовых конических подшипниках 8 и 10 уста­новлены ступицы 9 с тормозными барабанами 11 и управляемыми колесами 1. Ступицы колес на поворотных цапфах закреплены гайкой 2, замковыми шайбами 3 и 4 и контргайкой 7. Снаружи ступицы за­крыты крышками 6 с прокладками, а изнутри — манжетами 20.

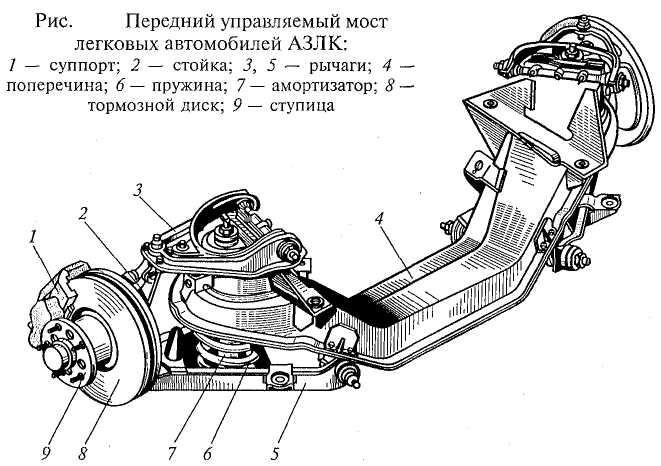

На рис. 4.59 представлен передний управляемый мост легковых автомобилей АЗЛК с независимой бесшкворневой рычажно-пру-жинной передней подвеской колес.

Мост — разрезной, и связь управляемых колес с балкой моста осуществляется с помощью независимой подвески. Основной и базовой частью моста является поперечина 4 подвески, штампосарная, из листовой стали. В средней части поперечина выгнута вниз для более низкого расположения двигателя и снижения цент­ра тяжести автомобиля. Это повышает устойчивость и безопасность автомобиля при высоких скоростях движения.

К поперечине 4 с помощью верхних 3 и нижних 5 рычагов, поворотных стоек 2, пружин 6 и амортизаторов 7 подвешены пе­редние управляемые колеса автомобиля. Колеса вместе со ступи­цами 9 и тормозными дисками 8установлены на подшипниках на поворотных стойках 2, к которым прикреплены суппорты 1 тор­мозных механизмов колес. Управляемые колеса легко поворачиваются вместе с поворотными стойками, обеспечивая изменение направления движения автомобиля.

Передний мост представляет собой съемный узел, который крепится болтами к несущему кузову автомобиля.

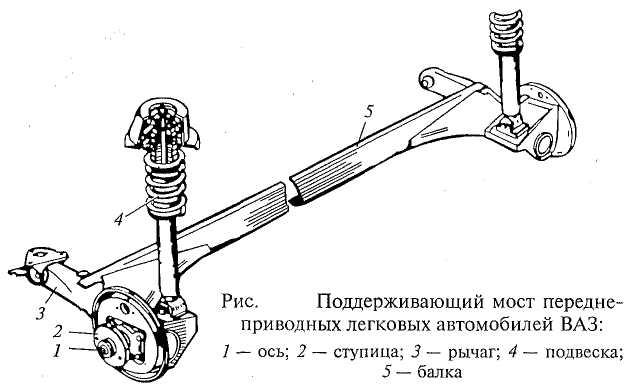

Поддерживающий мост. Этот мост служит только для поддер­жания несущей системы автомобиля и представляет собой обыч­но прямую балку, по концам которой на подшипниках смонти­рованы поддерживающие колеса. Поддерживающие мосты приме­няют на прицепах и полуприцепах, а также на легковых автомобилях с приводом на передние колеса в качестве задних мостов. На рис. 4.60 показан поддерживающий задний мост переднепривод­ных легковых автомобилей ВАЗ. Основной частью моста является штампованная из листовой стали U-образной формы балка 5 с приваренными по концам трубчатыми рычагами 3 пружинной подвески 4. К концам рычагов 3 прикреплены оси 1, на которых на подшипниках установлены ступицы 2 с задними поддержива­ющими колесами.

Поддерживающий мост представляет собой съемный узел, ко­торый прикрепляется к несущему кузову автомобиля.

Установка и стабилизация управляемых колес

Для создания наименьшего сопротивления движению, умень­шения износа шин и снижения расхода топлива управляемые ко­леса должны катиться в вертикальных плоскостях, параллельных продольной оси автомобиля. С этой целью управляемые колеса устанавливают на автомобиле с развалом в вертикальной плоско­сти и со схождением в горизонтальной плоскости.

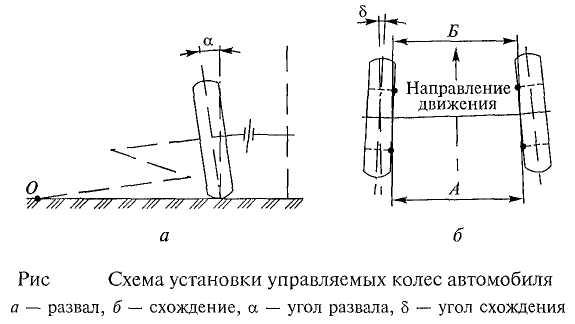

Углом развала управляемых колес называется угол а (рис. 4.61, а), заключенный между плоскостью колеса и вертикальной плоско­стью, параллельной продольной оси автомобиля. Угол развала считается положительным, если колесо наклонено от автомобиля наружу, и отрицательным при наклоне колеса внутрь.

Угол развала необходим для того, чтобы обеспечить перпенди­кулярное расположение колес по отношению к поверхности до­роги при деформации деталей моста под действием веса передней части автомобиля.

При установке колеса с развалом возникает осевая сила, при­жимающая ступицу с колесом к внутреннему подшипнику, размер которого обычно больше, чем размер наружного подшипни­ка. Вследствие этого разгружается наружный подшипник ступицы колеса. Угол развала обеспечивается конструкцией управляемого моста путем наклона поворотной цапфы и составляет О...2°.

В процессе эксплуатации угол развала колес изменяется глав­ным образом из-за износа втулок шкворней поворотных кулаков, подшипников ступицы колес и деформации балки переднего моста.

При наличии развала колесо стремится катиться в сторону от автомобиля по дуге вокруг точки О пересечения продолжения его оси с плоскостью дороги. Так как управляемые колеса связаны с кузовом, то качение колес по расходящимся дугам сопровожда­лось бы боковым скольжением. Для устранения этого явления ко­леса устанавливают со схождением, т.е. не параллельно, а под некоторым углом к продольной оси автомобиля.

Угол схождения 8 управляемых колес (рис. 4.61, б) определяется разностью расстояний А и Б между колесами, которые замеряют сзади и спереди по краям ободьев на высоте оси колес. Угол схож­дения колес у разных автомобилей находится в пределах 0°20'... Г, а разность расстояний между колесами сзади и спереди составля­ет 2...8 мм. В процессе эксплуатации углы схождения колес могут изменяться из-за износа втулок шкворней поворотных кулаков, шарнирных соединений рулевой трапеции и деформации ее ры­чагов.

Установка управляемых колес с одновременным развалом и схождением обеспечивает их прямолинейное качение по дороге без бокового скольжения.

Силы, действующие на автомобиль, стремятся отклонить уп­равляемые колеса от положения, соответствующего прямолиней­ному движению. Чтобы не допустить поворота управляемых колес под действием возмущающих сил (толчков от наезда на неровно­сти дороги, порывов ветра), колеса должны обладать соответству­ющей стабилизацией.

Стабилизация управляемых колес — свойство колес сохранять положение, соответствующее прямолинейному движению, и авто­матически в него возвращаться. Чем выше стабилизация управляе­мых колес, тем легче управлять автомобилем, выше безопасность движения, меньше изнашиваются шины и рулевое управление.

На автомобилях стабилизация управляемых колес обеспечива­ется наклоном шкворня или оси поворота колес в поперечной и продольной плоскостях и упругими свойствами пневматической шины, которые создают стабилизирующие моменты — соответ­ственно весовой, скоростной и упругий.

Контрольные вопросы

1. Каково назначение мостов автомобилей?

2. Что представляет собой ведущий мост автомобиля?

3. Каковы типы главных передач?

4. Каковы преимущества и недостатки гипоидной главной передачи?

5. Каково назначение дифференциалов?

6. Каковы преимущества и недостатки конического симметричного
   дифференциала?

7. Что и каким образом регулируется в главной передаче и дифференциале?

8. Каково назначение полуосей?

9. На каких типах автомобилей применяются комбинированные мосты?

Лекция 35. Назначение, основные устройства и типы подвесок

1. Назначение, основные устройства и типы

Подвеской называется совокупность устройств, осуществляю­щих упругую связь колес с несущей системой автомобиля (рамой или кузовом).

Подвеска служит для обеспечения плавности хода автомобиля и повышения безопасности его движения.

Плавность хода — свойство автомобиля защищать перевозимых людей и грузы от воздействия неровностей дороги. Смягчая толч­ки и удары от дорожных неровностей, подвеска обеспечивает воз­можность движения автомобиля без дискомфорта и быстрой утом­ляемости людей и повреждения грузов.

Подвеска повышает безопасность движения автомобиля, обес­печивая постоянный контакт колес с дорогой и исключая их от­рыв от нее.

Подвеска разделяет все массы автомобиля на две части: под­рессоренные и неподрессоренные. Подрессоренные — части, опи­рающиеся на подвеску: кузов, рама и закрепленные на них меха­низмы. Неподрессоренные — части, опирающиеся на дорогу: мо­сты, колеса, тормозные механизмы.

При движении по неровной дороге подрессоренные части ав­томобиля колеблются с низкой частотой (60... 150 мин"1), а не-подрессоренные — с высокой частотой (350...650 мин"').

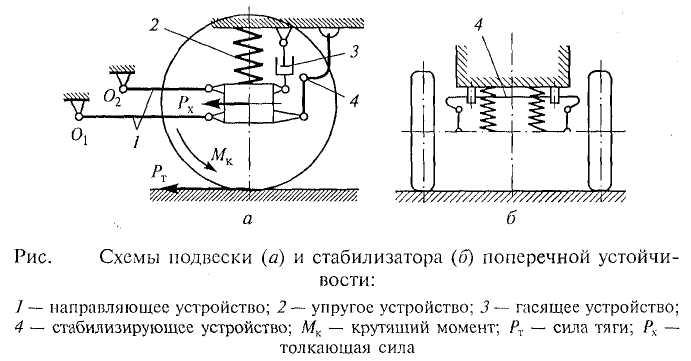

Подвеска автомобиля (рис.1) состоит из четырех основных устройств: направляющего 1, упругого 2, гасящего 3 и стабилизи­рующего 4.

Направляющее устройство подвески направляет движение ко­леса и определяет характер его перемещения относительно кузо­ва и дороги. Направляющее устройство передает продольные и поперечные силы и их моменты между колесом и кузовом авто­мобиля.

Упругое устройство подвески смягчает толчки и удары, пере­даваемые от колеса на кузов автомобиля при наезде на дорожные неровности. Упругое устройство исключает копирование кузовом неровностей дороги и улучшает плавность хода автомобиля.

Гасящее устройство подвески уменьшает колебания кузова и колес автомобиля, возникающие при движении по неровностям дороги, и приводит к их затуханию. Гасящее устройство превра­щает механическую энергию колебаний в тепловую энергию с последующим ее рассеиванием в окружающую среду.

Стабилизирующее устройство подвески уменьшает боковой крен и поперечные угловые колебания кузова автомобиля.

Работа подвески осуществляется следующим образом. Крутя­щий момент М_к, передаваемый от двигателя на ведущие колеса, создает между колесом и дорогой силу тяги Р_т, которая приводит к возникновению на ведущем мосту толкающей силы Р_х. Толкаю­щая сила через направляющее устройство 1 подвески передается на кузов автомобиля и приводит его в движение. При движении по неровностям дороги колесо перемещается в вертикальной плос­кости вокруг точек О₁ и О₂. Упругое устройство 2 подвески дефор­мируется, а кузов и колеса совершают колебания, которые гасит амортизатор. Корпус амортизатора 3, заполненный амортизаторной жидкостью, прикреплен к балке моста. В корпусе находится поршень с отверстиями и клапанами, шток которого связан с кузовом автомобиля. В процессе колебаний кузова и колес пор­шень совершает возвратно-поступательное движение. При ходе сжатия (колесо и кузов сближаются) амортизаторная жидкость из полости под поршнем вытесняется в полость над поршнем, а при ходе отдачи (колесо и кузов расходятся) перетекает в обратном направлении. При этом жидкость проходит через отверстия в пор­шне, прикрываемые клапанами, испытывает сопротивление, и в результате жидкостного трения обеспечивается гашение колеба­ний кузова и колес автомобиля.

Боковой крен и поперечные угловые колебания кузова автомо­биля уменьшает стабилизатор 4 поперечной устойчивости, кото­рый представляет собой специальное упругое устройство, устанавливаемое поперек автомобиля. Средней частью стабилизатор связан с кузовом, а концами — с рычагами подвески. При боко­вых кренах и поперечных угловых колебаниях кузова концы ста­билизатора перемещаются в разные стороны: один опускается, а другой поднимается. Вследствие этого средняя часть стабилизато­ра закручивается, препятствуя тем самым крену и поперечным угловым колебаниям кузова автомобиля. В то же время стабилиза­тор не препятствует вертикальным и продольным угловым коле­баниям кузова, при которых он свободно поворачивается в своих опорах.

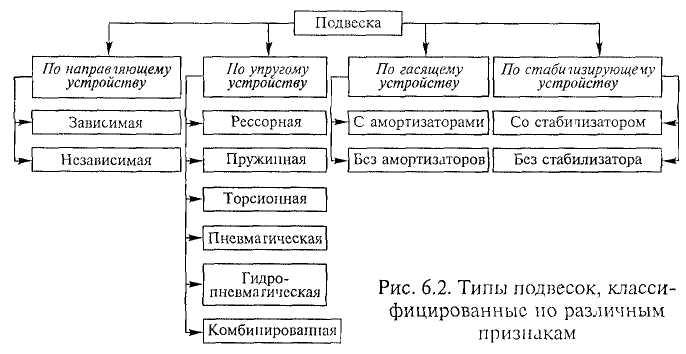

На автомобилях в зависимости от их класса и назначения при­меняются различные типы подвесок (рис. 2).

По направляющему устройству все подвески автомобилей раз­деляются на два основных типа: зависимые и независимые.

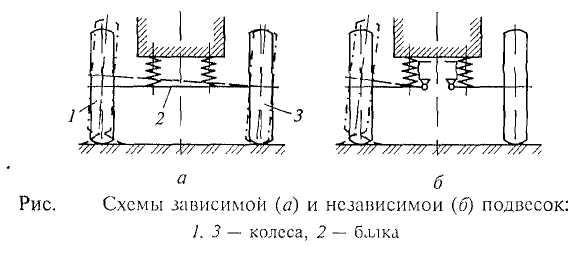

Зависимой называется подвеска (рис. 3, а), при которой коле­са одного моста связаны между собой жесткой балкой, вследствие чего перемещение одного из колес вызывает перемещение друго­го колеса. На легковых автомобилях зависимые подвески приме­няются обычно для задних колес. Они просты по конструкции и в обслуживании, имеют малую стоимость.

Независимой называется подвеска (рис.3, б), при которой колеса одного моста не имеют между собой непосредственной связи, подвешены независимо друг от друга и перемещение одно­го колеса не вызывает перемещения другого.

По направлению движения колес относительно дороги и кузо­ва автомобиля независимые подвески могут быть с перемещени­ем колес в поперечной, продольной и одновременно в продоль­ной и поперечной плоскостях.

Независимые подвески в легковых автомобилях применяются для передних и задних колес. Эти подвески обеспечивают более высокую плавность хода, чем зависимые подвески, но сложнее по конструкции, при обслуживании и более дорогостоящие. Тип подвески автомобиля также определяет и упругое ее устройство, которое может быть выполнено в виде листовой рессоры, спи­ральной пружины, торсиона и др. При этом упругость подвески обеспечивается за счет упругих свойств металла, из которого из­готовлены рессоры, пружины и торсионы.

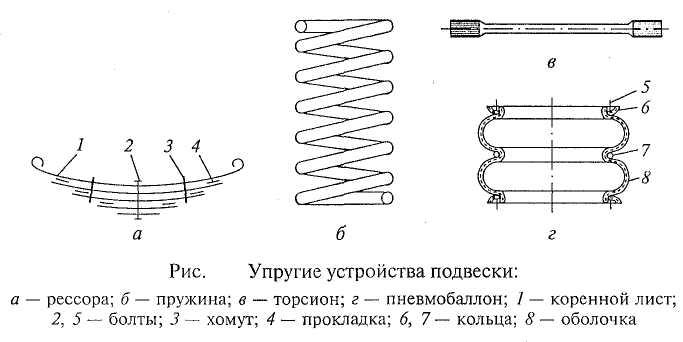

В соответствии с упругим устройством подвески называются рессорными, пружинными, торсионными и пневматическими.

Рессорные подвески в качестве упругого устройства имеют лис­товые рессоры (рис. 4, а).

Рессора состоит из собранных вместе отдельных листов выг­нутой формы. Стальные листы имеют обычно прямоугольное се­чение, одинаковую ширину и различную длину. Кривизна лис­тов неодинакова и зависит от их длины. Она увеличивается с уменьшением длины листов, что необходимо для плотного при­легания их друг к другу в собранной рессоре. Вследствие различ­ной кривизны листов также обеспечивается разгрузка листа 1 рессоры.

Взаимное положение листов в собранной рессоре обычно обес­печивается стяжным центровым болтом 2. Кроме того, листы скреплены хомутами 3, которые исключают боковой сдвиг одного лис­та относительно другого и передают нагрузку от листа 1 (разгру­жают его) на другие листы при обратном прогибе рессоры. Лист 1, имеющий наибольшую длину, называется коренным. Часто он имеет и наибольшую толщину. С помощью коренного листа кон­цы рессоры крепят к раме или кузову автомобиля. От способа креп­ления рессоры зависит форма концов коренного листа, которые в легковых автомобилях делаются загнутыми в виде ушков.

При сборке рессоры ее листы смазывают графитовой смазкой, которая предохраняет их от коррозии и уменьшает трение между ними. В рессорах легковых автомобилей для уменьшения трения между листами по всей длине или на концах листов часто уста­навливают специальные прокладки 4 из неметаллических анти­фрикционных материалов (пластмассы, фанеры, фибры и т.п.).

Основным преимуществом листовых рессор является их спо­собность выполнять одновременно функции упругого, направля­ющего и гасящего устройств подвески.

Листовые рессоры способствуют также гашению колебаний кузова и колес автомобиля. Кроме того, листовые рессоры про­сты в изготовлении и легко доступны для ремонта. По сравне­нию с упругими устройствами других типов листовые рессоры имеют повышенную массу (наиболее тяжелые), менее долговеч­ны, обладают сухим (межлистовым) трением, ухудшают плав­ность хода автомобиля и требуют ухода (смазывания) в процессе эксплуатации.

Листовые рессоры получили наибольшее применение в зави­симых подвесках. Обычно их располагают вдоль автомобиля. Кон­цы рессоры шарнирно соединяют с рамой или кузовом автомоби­ля. Передний конец закрепляют с помощью пальца, а задний, чаще всего, — подвижной серьгой. При таком соединении концов рессоры се длина может изменяться во время движения автомо­биля. Для крепления концов рессоры применяют резинометаллические шарниры.

Пружинные подвески в качестве упругого устройства имеют спи­ральные (витые) цилиндрические пружины (рис.4, б).

Пружины подвески изготовляют из стального прутка круглого сечения.

В подвеске витые пружины воспринимают только вертикаль­ные нагрузки и не могут передавать продольные и поперечные усилия и их моменты от колес на раму и кузов автомобиля. Поэто­му при их установке требуется применять направляющие устрой­ства. При использовании витых пружин также необходимы гася­щие устройства, так как в пружинах отсутствует трение. По срав­нению с листовыми рессорами спиральные пружины имеют мень­шую массу, более долговечны, просты в изготовлении и не требу­ют технического обслуживания.

Спиральные пружины в качестве основного упругого элемента применяются главным образом в независимых подвесках и значи­тельно реже в зависимых. Их обычно устанавливают вертикально на нижние рычаги подвески.

Торсионные подвески в качестве упругого устройства имеют торсионы (рис.4, в).

Торсион представляет собой стальной упругий стержень, ра­ботающий на скручивание. Он может быть сплошным круглого сечения, а также составным — из круглых стержней или прямо­угольных пластин. На концах торсиона имеются головки (утолще­ния) с нарезанными шлицами или выполненные в форме много­гранника (шестигранные и т.д.). С помощью головок торсион од­ним концом крепится к раме или кузову автомобиля, а другим — к рычагам подвески. Упругость связи колеса с рамой обеспечива­ется вследствие скручивания торсиона.

Торсионы, как и пружины, требуют применения направляю­щих и гасящих устройств. По сравнению с листовыми рессорами торсионы обладают теми же преимуществами, что и спиральные пружины. Однако по сравнению со спиральными пружинами тор­сионы менее долговечны. Торсионы наиболее распространены в независимых подвесках. На автомобиле торсионы могут быть рас­положены как продольно, так и поперечно.

Пневматические подвески в качестве упругого устройства име­ют пневматические баллоны различной формы. Упругие свойства в таких подвесках обеспечиваются за счет сжатия воздуха. Наи­большее применение в пневматических подвесках получили двой­ные (двухсекционные) круглые баллоны.

Двойной круглый баллон (рис. 6.4, г) состоит из эластичной оболочки 8, опоясывающего или разделительного кольца 7и при­жимных колец 6 с болтами 5. Оболочка баллона резинокордовая, обычно двухслойная. Корд оболочки капроновый или нейлоно­вый. Внутренняя поверхность оболочки покрыта воздухонепрони­цаемым слоем резины, а наружная — маслобензостойкой рези­ной. Для упрочнения бортов оболочки внутри них заделана метал­лическая проволока, как у покрышки пневматической шины. Опо­ясывающее кольцо 7 служит для разделения секций баллона и позволяет уменьшить его диаметр. Прижимные кольца 6 с болта­ми 5 предназначены для крепления баллона. Грузоподъемность двойных круглых баллонов обычно составляет 2... 3 т при внутрен­нем давлении воздуха 0,3...0,5 МПа. Двойные круглые баллоны распространены в подвесках автобусов, грузовых автомобилей, прицепов и полуприцепов. Обычно баллоны располагают верти­кально в количестве от двух (передние подвески) до четырех (зад­ние подвески).

Резиновые упругие элементы широко применяются в подвесках современных автомобилей в виде дополнительных упругих устройств, которые называются ограничителями или буферами. Час­то внутрь буферов вулканизируют металлическую арматуру, кото­рая повышает их долговечность и служит для крепления буферов. Различают буфера сжатия и отдачи. Первые ограничивают ход колес вверх, а вторые — вниз. При этом буфера сжатия ограничи­вают деформацию упругого устройства подвески и увеличивают его жесткость. Буфера сжатия и отдачи совместно применяют обыч­но в независимых подвесках. В зависимых подвесках используют главным образом буфера сжатия.

Лекция 36. Конструкция подвесок

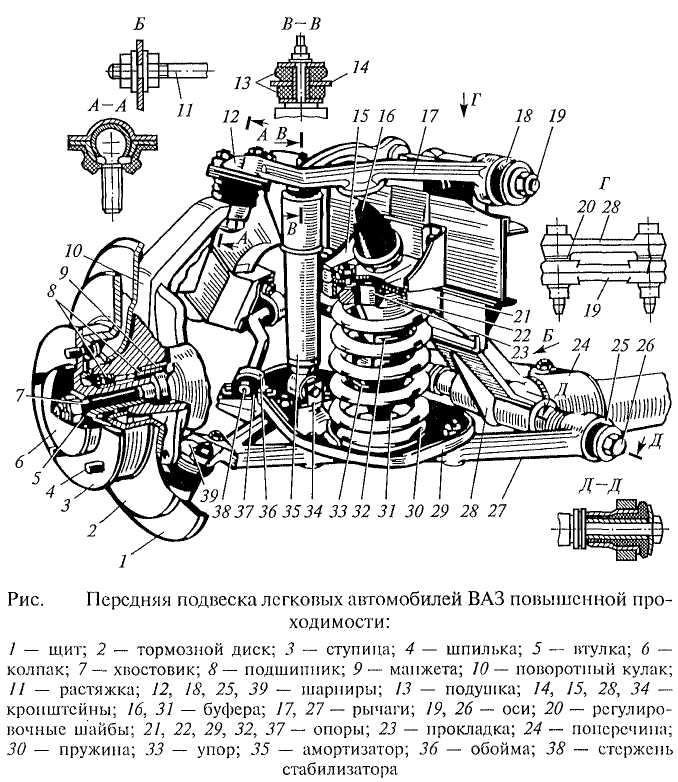

Рассмотрим конструкцию передней подвески легковых авто­мобилей ВАЗ повышенной проходимости (рис. 1). Подвеска не­зависимая, пружинная, с гидравлическими амортизаторами и ста­билизатором поперечной устойчивости.

Направляющим устройством подвески являются нижние 27 и верхние 17 рычаги, упругим устройством — витые цилиндричес­кие пружины 30, гасящим — телескопические гидравлические амортизаторы 35 двухстороннего действия, а стабилизатором по­перечной устойчивости — упругий П-образный стержень ста­билизатора. Передняя подвеска смонтирована на поперечине 24, прикрепленной к кузову автомобиля. Между поперечиной и кузо­вом установлены растяжки 11, которые при движении автомоби­ля воспринимают продольные силы и их моменты, передаваемые от передних колес на поперечину. Верхние 17 и нижние 27 рычаги подвески установлены поперек автомобиля и имеют продольные оси качания. Ось 26 нижнего рычага прикреплена к трубчатой поперечине 24, а ось 19 верхнего рычага — к кронштейну 28 по­перечины. Внутренние концы верхних и нижних рычагов соедине­ны с осями резинометаллическими шарнирами. Верхние 18 и ниж­ние 25рсзинометаллические шарниры имеют одинаковое устрой­ство и отличаются только своими размерами. Применение резинометаллических шарниров обеспечивает бесшумную работу под­вески и исключает необходимость смазывания шарниров. Наруж­ные концы верхних и нижних рычагов подвески соединены с по­воротным кулаком 10 шаровыми шарнирами 12 и 39. Шаровые шарниры выполнены неразборными, имеют одинаковое устрой­ство, взаимозаменяемы и в процессе эксплуатации не требуют смаз­ки. Пружина 30 подвески установлена между нижней опорой 29, прикрепленной к нижнему рычагу, и верхней опорой 22, соеди­ненной с опорой 21, которая связана с поперечиной подвески. Между концами пружины и опорами установлены виброшумоизолирующие прокладки 23. Амортизатор 35нижним концом при­креплен к кронштейну 34 опоры 29 с помощью резинометаллического шарнира.

Верхний конец амортизатора крепится к крон­штейну 14 через резиновые подушки 13. Ход колеса вверх ограни­чивается буфером сжатия 31, который закреплен на опоре 32, установленной внутри пружины подвески. При статической на­грузке буфер сжатия касается нижней опоры 29 пружины, что обеспечивает его постоянную работу. Упор ^ограничивает сжатие буфера 31. Ход колеса вниз ограничивается буфером отдачи 16, который установлен в кронштейне 15, соединенном с поперечи­ной 24 и опорой 21. При ходе колеса вниз буфер отдачи упирается в специальную опорную площадку верхнего рычага 17. Стабилиза­тор поперечной устойчивости представляет собой упругое устрой­ство торсионного типа, установленное поперек автомобиля. Стер­жень 38 стабилизатора имеет П-образную форму и круглое сечение. Он изготовлен из рессорно-пружинной стали. Средняя часть стержня стабилизатора и его концы крепятся в резиновых опорах 37обоймами 36 соответственно к кузову автомобиля и кронштей­нам опор 29 нижних рычагов подвески. При боковых кренах и поперечных угловых колебаниях кузова концы стержня стабили­затора перемещаются — один вверх, а другой вниз. При этом сред­няя часть стержня закручивается, уменьшая тем самым крен и поперечное раскачивание кузова автомобиля. Подвеска обеспечи­вает ход колеса вверх (ход сжатия) 80 мм и ход колеса вниз (ход отдачи) 75 мм.

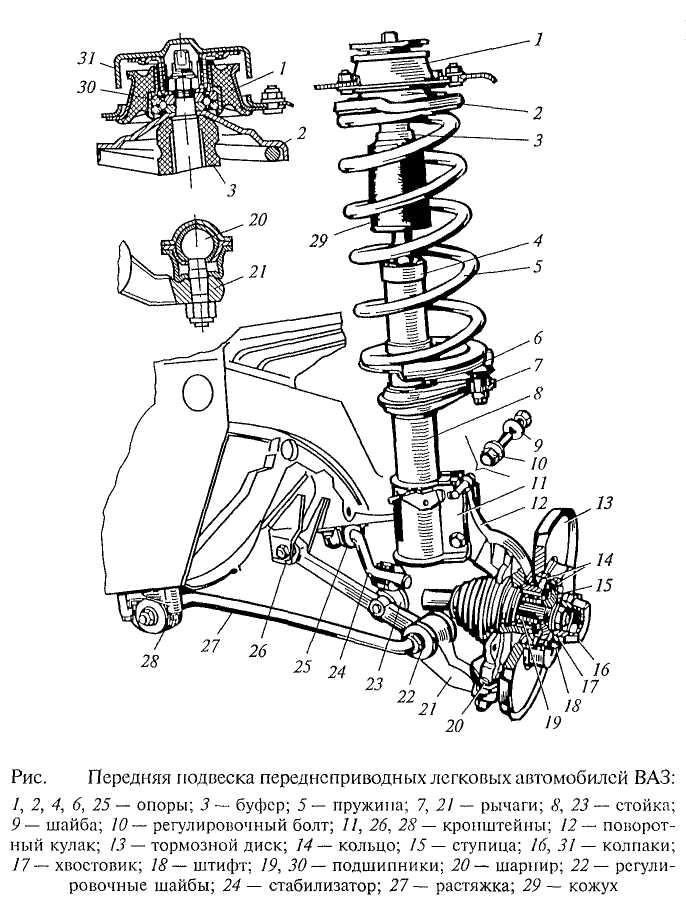

Передняя подвеска переднеприводных автомобилей ВАЗ (рис. 6) — независимая, телескопическая, с амортизаторными стойками и стабилизатором поперечной устойчивости. Амортизаторная (телескопическая) стойка 8 нижним концом соединена с поворотным кулаком 12 при помощи штампованного клеммового кронштейна 11 и двух болтов. Верхний болт 10 с эксцентриковой шайбой 9 является регулировочным. С его помощью регулируется развал переднего колеса, так как при повороте болта изменяется положение поворотного кулака относительно амортизаторной стой­ки. Верхний конец стойки 8 через резиновую опору 1 связан с кузовом. В опору вмонтирован шариковый подшипник 30, и она защищена от загрязнения пластмассовым колпаком 31. Высокая эластичность резиновой опоры обеспечивает качание стойки при перемещении колеса и гашение высокочастотных вибраций, а ша­риковый подшипник — вращение стойки при повороте управля­емых колес. Нижний поперечный рычаг 21 соединен с поворот­ным кулаком 12 шаровым шарниром 20, а с кронштейном 26 кузова — резинометаллическим шарниром. Растяжка 27нижнего рычага подвески через резинометаллические шарниры одним кон­цом связана с рычагом 21, а другим концом — с кронштейном, прикрепленным к кузову автомобиля. Шайбы 22 служат для регу­лировки продольного наклона оси поворота управляемых колес. Стержень 24 стабилизатора поперечной устойчивости крепится к кузову автомобиля с помощью резиновых опор 25, а к нижним рычагам подвески — через стойки 23 с резинометаллическими шарнирами. Концы стержня стабилизатора одновременно выпол­няют функции дополнительных растяжек нижних рычагов под­вески, которые, как и растяжки 27, воспринимают продольные силы и их моменты, передаваемые от передних колес на кузов. Телескопическая стойка 8 является одновременно гидравлическим амортизатором. На ней установлены витая цилиндрическая пру­жина 5 между опорными чашками 2 я 6, а также буфер сжатия 3, ограничивающий ход колеса вверх. При ходе колеса вверх буфер упирается в специальную опору 4, находящуюся в верхней части стойки. Буфер сжатия соединен с защитным кожухом 29, который предохраняет шток амортизаторной стойки от загрязнения и механических повреждений. Со стойкой связан поворотный рычаг 7 рулевого привода автомобиля. Ход колеса вниз ограничивается гидравлическим буфером отдачи, который находится внутри амортизаторной стойки.

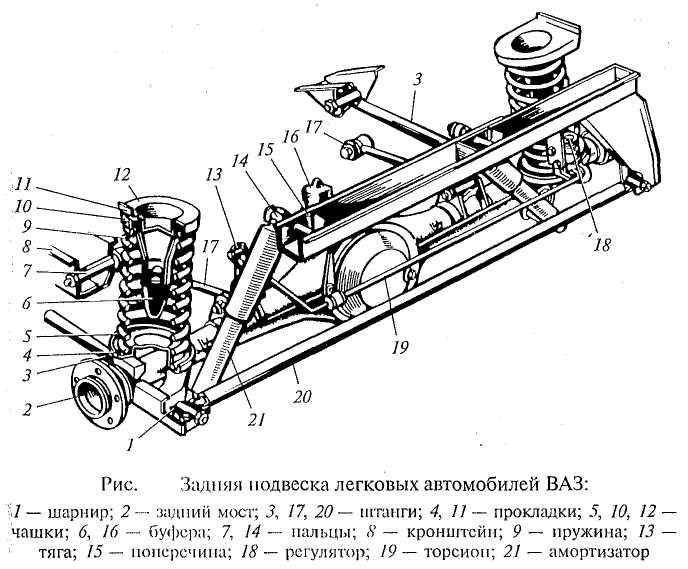

Задняя подвеска легковых автомобилей ВАЗ (рис. 7) — зави­симая, пружинная, с гидравлическими амортизаторами. Задние колеса автомобиля связаны между собой балкой заднего моста.

Направляющим устройством задней подвески являются про­дольные нижние 3 и верхние 17, а также поперечная 20 штанги, упругим устройством — витые цилиндрические пружины 9, гася­щим устройством — телескопические гидравлические амортиза­торы 21двухстороннего действия. Задний мост 2соединен с кузовом автомобиля с помощью четырех продольных 3 и 17 и одной поперечной 20 штанг. Штанги 3 и 20 — стальные, трубчатые, а штанги 17 — сплошные, круглого сечения. Концы всех штанг, кроме передних концов верхних продольных штанг 17, закрепле­ны в кронштейнах на кузове автомобиля и балке заднего моста. Передние концы штанг 17 закреплены консольно на пальцах 7на кронштейнах 8. Для крепления всех штанг применены резинометаллические шарниры 1, обеспечивающие бесшумную работу зад­ней подвески и не требующие смазывания в эксплуатации.

Пру­жины 9 подвески установлены между нижними опорными чашками 5, приваренными к балке заднего моста, и верхними опорны­ми чашками 10 и 12, связанными с кузовом автомобиля. Между концами пружин и опорными чашками установлены виброшумоизолирующие прокладки 4 и 11. Амортизаторы 21 верхними кон­цами крепятся консольно на пальцах 14 к поперечине 15 кузова автомобиля, а нижними концами — к балке заднего моста. Для крепления амортизаторов применяют резинометаллические шарниры. Ход колес вверх ограничивается буферами сжатия 6, кото­рые закреплены на опорах, установленных внутри пружин под­вески. Дополнительный буфер 16, закрепленный на кронштейне кузова, при ходе колес вверх ограничивает ход передней части картера заднего моста, исключая при этом касание картером мо­ста и карданным валом пола кузова. Ход колес вниз ограничивает­ся амортизаторами, которые уменьшают перемещение заднего моста при движении его вниз. Ход колес вверх (ход сжатия), обес­печиваемый задней подвеской, составляет 100 мм, а ход колес вниз (ход отдачи) — 125 мм.

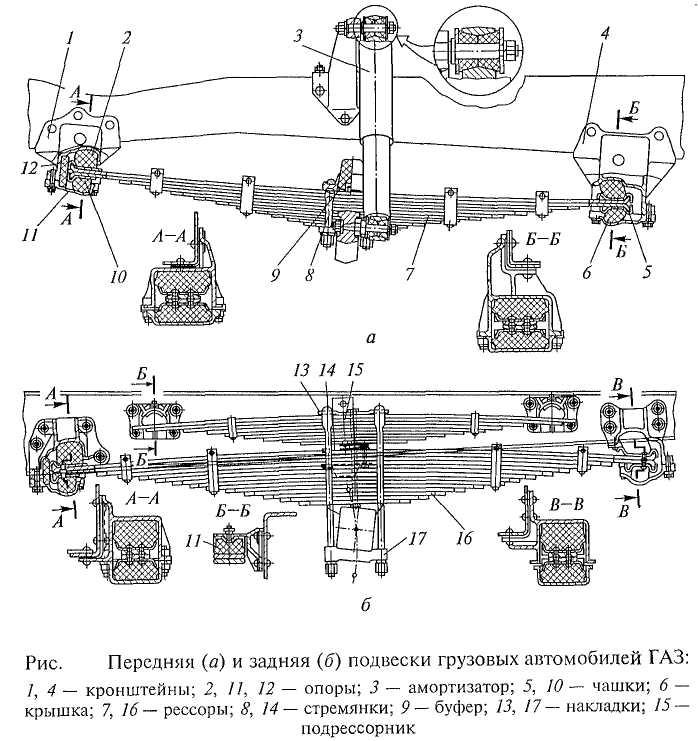

Передняя подвеска грузовых автомобилей ГАЗ (рис.8,а) за­висимая, рессорная, с амортизаторами. Листовая рессора 1при­креплена к балке моста двумя стремянками 8, а к раме — через резиновые опоры. Резиновые опоры закреплены в кронштейнах 1 и 4, приклепанных к раме. Эти кронштейны имеют крышки 6, которые позволяют монтировать и демонтировать рессоры, а так­же заменять резиновые опоры. Листы рессоры стянуты центровым болтом. Два коренных листа, концы которых оттогнуты под углом 90°, образуют торцовую упорную поверхность. К отогнутым кон­цам коренных листов приклепаны специальные чашки 5 и 10, увеличивающие площадь соприкосновения листов с резиновыми опорами. Передний конец рессоры неподвижный. Он закреплен в кронштейне 1 между верхней 2 и нижней 11 резиновыми опора­ми, а также упирается в торцовую резиновую опору 12:' Задний конец рессоры подвижный, закреплен в кронштейне 4 только с помощью двух резиновых опор. При прогибе рессоры он переме­щается в результате деформации этих опор. Прогиб рессоры вверх ограничивает резиновый буфер 9, установленный на ней между стремянками 8. Амортизатор 3 обеспечивает гашение колебаний кабины и передних колес автомобиля.

Задняя подвеска грузовых автомобилей ГАЗ (рис.8,б) зави­симая, рессорная, без амортизаторов. Она выполнена на двух про­дольных полуэллиптических листовых рессорах с дополнительны­ми рессорами (подрессорниками). Рессора 16 и подрессорник 15 крепятся к балке заднего моста стремянками 14 с помощью на­кладок 13 и 17. Концы рессоры закреплены в кронштейнах в рези­новых опорах, как в передней подвеске автомобиля. Подрессор­ник имеет такое же устройство, как и рессора, но состоит из меньшего числа листов. Концы подрессорника не связаны с ра­мой. При увеличении нагрузки на автомобиль подрессорник свои­ми концами упирается в резиновые опоры, закрепленные в крон­штейнах рамы, после чего он работает совместно с рессорой. Га­шение колебаний кузова и колес автомобиля в задней подвеске происходит за счет трения между листами рессор и подрессорни­ков.

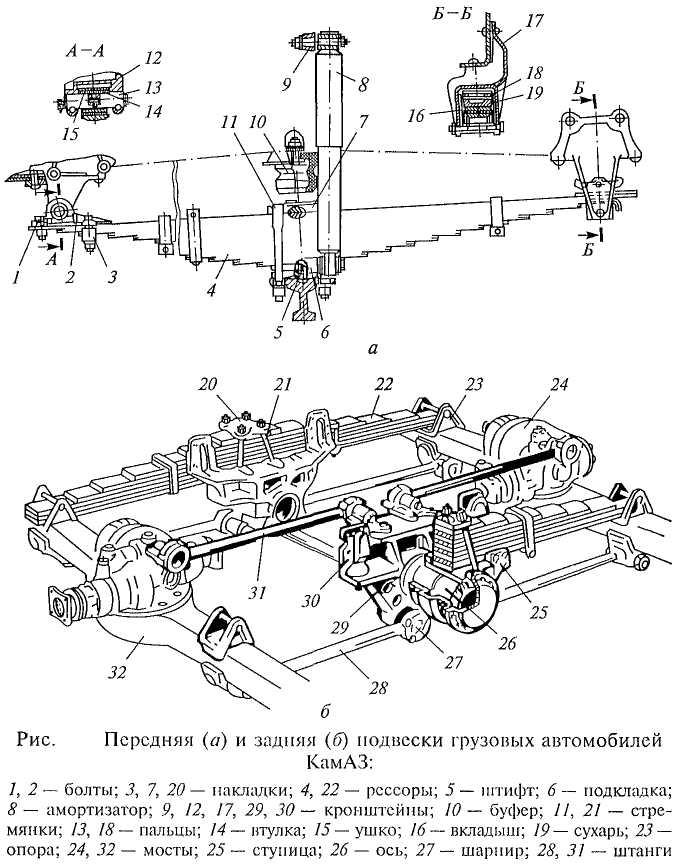

Передняя подвеска грузовых автомобилей КамАЗ (рис.9, а) зависимая, рессорная, с амортизаторами. Она выполнена на двух продольных полуэллиптических рессорах с двумя гидравлически­ми телескопическими амортизаторами. Каждая рессора Передней частью прикреплена к балке переднего моста стремянками 11 и накладкой 7. Между рессорой и балкой моста установлена под­кладка б с кронштейном для крепления нижнего конца амортиза­тора 8. Взаимное положение листов рессоры обеспечивается спе­циальными коническими углублениями, выполненными в сред­ней части листов, а собранной рессоры относительно балки моста — штифтом 5. Передний конец рессоры имеет съемное ушко 15 с втулкой 14, прикрепленное к коренному листу рессоры болтом 1 и накладкой 3. Конец крепится к раме в кронштейне 12 шарнирно на гладком пальце 13, который фиксируется двумя стяжными болтами 2. Задний конец рессоры скользящий. Он свободно установлен в кронштейне 17рамы и опирается на сухарь 19. К заднему концу рессоры прикреплена накладка, предохраняющая от изно­са коренной лист. Для предохранения от износа кронштейна 17на пальце 18 сухаря установлены вкладыши 16.

Ход переднего моста вверх ограничивают полые резиновые бу­фера 10 сжатия, установленные на лонжеронах рамы. Амортизато­ры 8 нижними концами присоединены к кронштейнам подкла­док 6, а верхними — к кронштейнам 9 рамы. Для крепления амор­тизаторов применяются резинометаллические шарниры.

Задняя подвеска грузовых автомобилей КамАЗ (рис.9, б) балансирная, зависимая. Основными ее частями являются две про­дольные полуэллиптические рессоры и шесть продольных реак­тивных штанг. Каждая рессора 22 прикреплена средней частью к ступице 25 накладкой 20 и двумя стремянками 21. Концы рессоры свободно установлены в опорах 23, прикрепленных к балкам сред­него 32 и заднего 24 ведущих мостов. Ступица 25 установлена во втулке на оси 26, закрепленной в кронштейне 29, который связан с кронштейном 30 подвески, прикрепленным к лонжерону рамы. Ступица крепится на оси гайкой и защищена снаружи крышкой, а с внутренней стороны — манжетами и уплотнителъными коль­цами. В крышке имеется отверстие с пробкой для заливки масла.

Средний 32 и задний 24 ведущие мосты соединены каждый с рамой тремя реактивными штангами: двумя нижними 28 и верх­ней 31. Концы реактивных штанг закреплены в кронштейнах на раме и мостах самоподжимными шарнирами 27. Эти шарниры со­стоят из шаровых пальцев, внутренних и наружных вкладышей и поджимающих их пружин. Шарниры закрыты крышками, уплот­нены манжетами и смазываются через масленки.

Ход среднего и заднего мостов вверх ограничивается резино­выми буферами, которые установлены на лонжеронах рамы. Га­шение колебаний в подвеске происходит за счет трения между листами рессор.

Амортизаторы

Амортизаторами называются устройства, преобразующие ме­ханическую энергию колебаний в тепловую с последующим ее рассеиванием в окружающую среду.

Амортизаторы служат для гашения колебаний кузова и колес автомобиля и повышения безопасности движения автомобиля.

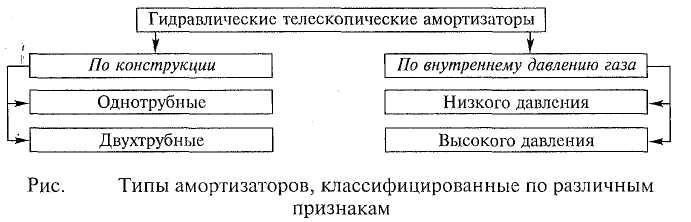

На автомобилях в передних и задних подвесках применяются гидравлические амортизаторы телескопического типа (рис. 10).

Гидравлические амортизаторы по конструкции аналогичны поршневым насосам. Отличие состоит в том, что амортизаторная жидкость (масло) перекачивается только внутри амортизаторов из одной камеры в другую по замкнутому кругу циркуляции. При этом амортизаторы работают при давлениях 3,0... 7,5 МПа, ско­рости перетекания жидкости 20... 30 м1с и при работе могут на­греваться до 160 °С и более.

Гидравлические амортизаторы гасят колебания кузова и колес автомобиля в результате создаваемого ими сопротивления (жид­костного трения) перетеканию жидкости через клапаны и калиб­рованные отверстия.

Амортизаторы повышают безопасность движения автомобиля, так как предотвращают отрыв колес от поверхности дороги и обес­печивают их постоянный контакт с дорогой.

Двухтрубные амортизаторы имеют рабочий цилиндр и резерву­ар, а однотрубные — только рабочий цилиндр. В двухтрубных амор­тизаторах амортизаторная жидкость и воздух соприкасаются между собой, а внутреннее давление воздуха составляет 0,08...0,1 МПа.

В однотрубных амортизаторах амортизаторная жидкость и газ разделены и не соприкасаются друг с другом.

В амортизаторах низкого давления внутреннее давление газа до 0,1 МПа или несколько больше, а в амортизаторах высокого дав­ления — 1,0 МПа и выше. Однотрубные амортизаторы высокого давления называются газонаполненными амортизаторами.

Однотрубные газонаполненные амортизаторы по сравнению с двухтрубными лучше охлаждаются, имеют меньшее рабочее дав­ление, проще по конструкции, легче по массе, более надежны в работе и могут устанавливаться на автомобиле в любом положе­нии — от горизонтального до вертикального. Однако они имеют большую длину, высокую стоимость и требуют высокой точности изготовления и уплотнений.

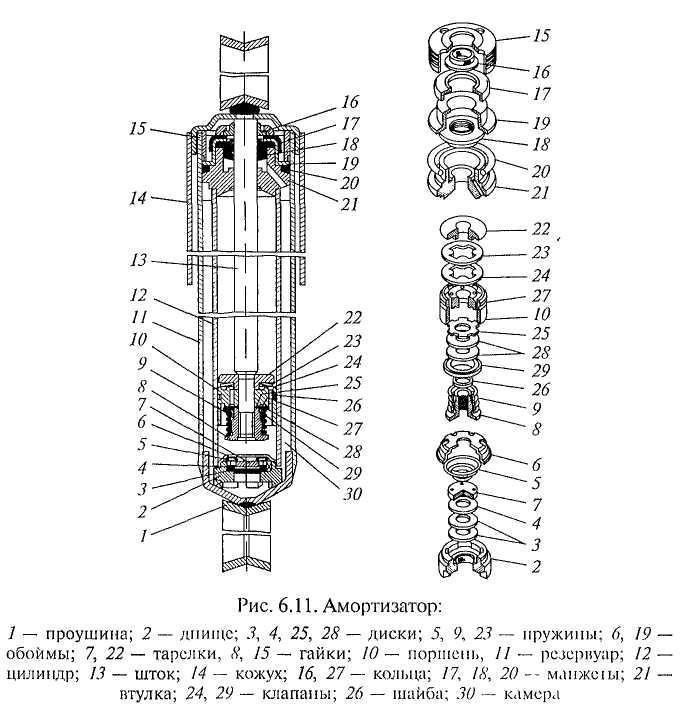

Рассмотрим устройство гидравлического телескопического амортизатора автомобиля (рис. 6.11). Амортизатор двухтрубный, низкого давления, двухстороннего действия. Он гасит колебания кузова и колес как при ходе сжатия (колеса и кузов сближаются), так и при ходе отдачи (колеса и кузов расходятся).

Амортизатор состоит из трех основных узлов: цилиндра 12 с днищем 2, поршня 10 со штоком 13 щ направляющей втулки 21 с манжетами 17, 18, 20. В поршне амортизатора имеются два ряда сквозных отверстий, расположенных по окружности, и установ­лено поршневое кольцо 27. Отверстия наружного ряда сверху зак­рыты перепускным клапаном 24 с ограничительной тарелкой 22, находящимся под воздействием слабой пластинчатой пружины 23. Отверстия внутреннего ряда снизу закрыты клапаном отдачи 29 с дисками 25, 28, гайкой 8, шайбой 26 и сильной пружиной 9. В днище цилиндра амортизатора расположен клапан сжатия с дис­ками 3, 4 и пружиной 5, обойма б и тарелка 7которого имеют ряд сквозных отверстий. Цилиндр 12 заполнен амортизаторной жидкостью, вытеканию которой препятствует манжета 18 с обой­мой 19, поджимаемая гайкой 15, которая ввернута в резервуар 11 с проушиной 1. Полость амортизатора, заключенная между ци­линдром 12 и резервуаром 11, служит для компенсации изменения объема жидкости в цилиндре по обе стороны поршня, возникаю­щего из-за перемещения штока 13 амортизатора, который защи­щен кожухом 14.

При ходе сжатия (колеса и кузов автомобиля сближаются) поршень 10 движется вниз, и шток 13 входит в цилиндр 12, а защитное кольцо 16 снимает со штока грязь. Давление, оказывае­мое поршнем на жидкость, вытесняет ее по двум направлениям: в пространство над поршнем и в компенсационную камеру 30. Прой­дя через наружный ряд отверстий в поршне, жидкость открывает перепускной клапан 24 и поступает из-под поршня в простран­ство над ним. Часть жидкости, объем которой равен объему вво­димого в цилиндр штока, поступает через клапан сжатия в компенсационную камеру, повышая при этом давление находящего­ся в камере воздуха. При плавном сжатии жидкость в компенсаци­онную камеру перетекает через специальный проход в диске 4 клапана сжатия. При резком сжатии поршень перемещается быст­ро, и давление жидкости в цилиндре значительно возрастает. Под действием высокого давления прогибается внутренний край дис­ков З и 4, и поток жидкости проходит через кольцевую щель меж­ду тарелкой 7 и диском 4клапана сжатия. В результате дальнейшее увеличение сопротивления амортизатора резко замедляется. Кла­пан сжатия разгружает амортизатор и подвеску от больших уси­лий, которые могут возникнуть при высокочастотных колебаниях и ударах во время движения по плохой дороге. Кроме того, он исключает возрастание сопротивления амортизатора при повы­шении вязкости амортизаторной жидкости в холодное время года. При ходе отдачи (колеса и кузов автомобиля расходятся) пор­шень перемещается вверх, и шток выходит из цилиндра аморти­затора. Перепускной клапан 24закрывается, и давление жидкости над поршнем увеличивается. Жидкость через внутренний ряд от­верстий в поршне и клапан отдачи 29 поступает в пространство под поршнем. Одновременно под действием давления воздуха часть жидкости из компенсационной камеры также поступает в цилиндр амортизатора. При плавной отдаче клапан 29 закрыт, и жидкость проходит через пазы его дроссельного диска 25.

При резкой отдаче скорость движения пор­шня увеличивается, под действием возросше­го давления открывается клапан отдачи 29, и жидкость проходит через него. Клапан отдачи разгружает амортизатор и подвеску от больших нагрузок, возникающих при высокоскоростных колебаниях при движении автомобиля по не­ровной дороге. Клапан также ограничивает уве­личение сопротивления амортизатора в случае возрастания вязкости жидкости при низких температурах. Сопротивление, создаваемое амортизатором при ходе сжатия, в 4 раза мень­ше, чем при ходе отдачи. Это необходимо для того, чтобы толчки и удары от дорожных не­ровностей в минимальной степени передава­лись на кузов автомобиля.

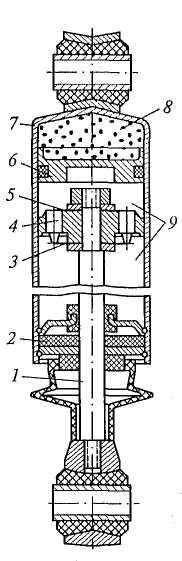

Однотрубный газонаполненный амортиза­тор высокого давления (рис. 6.12) состоит из рабочего цилиндра 7, поршня 4 со штоком 1 и узла уплотнения 2 высокого давления. На поршне размещены два клапана: сжатия 3 и отдачи 5. Внутри цилиндра амортизатора находятся рабочая полость 9, заполненная амортизаторной жидкостью, и компенсационная камера 8, заполненная газом. Камера компенсирует изменение объема жидкости в рабочей полости при ее нагреве и охлажде­нии, при входе штока поршня в цилиндр и выходе из него за счет изменения объема сжатого газа в камере.

Рис. Газонаполненный амортизатор:

1 — шток; 2 — уплотнение; 3, 5 — клапаны; 4, 6 — поршни; 7 — цилиндр; 8 — камера; 9 — полость

Газ и жидкость разделе­ны плавающим поршнем 6, который ограничивает рабочую по­лость 9.

В процессе работы амортизатора жидкость перетекает через ка­налы переменного сечения, выполненные в поршне 4, и клапаны сжатия 3 и отдачи 5. При ходе отдачи поршень 4 перемещается вниз, и жидкость из-под поршня перетекает в полость над поршнем через клапан отдачи 5, испытывая при этом сопротивление. В этом случае давление сжатого газа перемещает разделительный поршень 6 вниз, компенсируя изменение объема жидкости вслед­ствие выхода штока 1 из цилиндра амортизатора.

При ходе сжатия поршень 4 перемещается вверх, и жидкость из падпоршпевого пространства перетекает в полость под порш­нем через клапан сжатия 3, также испытывая сопротивление. При этом давлением жидкости перемещается вверх разделительный пор­шень, который сжимает газ в компенсационной камере 8 и ком­пенсирует изменение объема жидкости в рабочей полости амор­тизатора из-за входа штока внутрь цилиндра.

Контрольные вопросы

1. Что представляет собой подвеска автомобиля и для чего она пред назначена?

2. Каковы основные устройства подвески?

3. В чем заключаются особенности зависимой и независимой подве­сок колес легкового автомобиля?

4. Какие упругие устройства подвески вы знаете?

5. Каков принцип действия телескопического амортизатора?
