Магнитное поле тока. Правило буравчика.

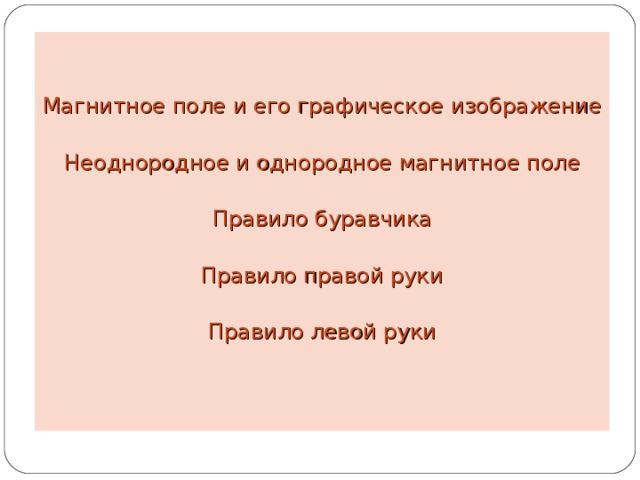

Магнитное поле и его графическое изображение

Неоднородное и однородное магнитное поле

Правило буравчика

Правило правой руки

Правило левой руки

Магнитное поле и его графическое изображение

Поскольку электрический ток – это направленное движение заряженных частиц, то можно сказать, что магнитное поле создается движущимися заряженными частицами, как положительными, так и отрицательными. Для наглядного представления магнитного поля мы пользовались магнитными линиями.

Магнитные линии – это воображаемые линии, вдоль которых расположились бы маленькие магнитные стрелки, помещенные в магнитное поле.

На рисунке показано магнитная линия (как прямолинейная, так и криволинейная).

По картине магнитных линий можно судить не только о направлении, но и о величине магнитного поля.

Неоднородное и однородное магнитное поле

Сила, с которой поле полосового магнита действует на помещенную в это поле магнитную стрелку, в разных точках поля может быть различной как по модулю, так и по направлению. Такое поле называют неоднородным. Линии неоднородного магнитного поля искривлены, их густота меняется от точки к точке. В некоторой ограниченной области пространства можно создать однородное магнитное поле, т.е. поле, в любой точке которого сила действия на магнитную стрелку одинакова по модулю и направлению.

Для изображения магнитного поля пользуются следующим приемом. Если линии однородного магнитного поля расположены перпендикулярно к плоскости чертежа и наплавлены от нас за чертеж, то их изображают крестиками, а если из-за чертежа к нам – то точками.

Правило буравчика

Известно, что направление линий магнитного поля тока связано с направлением тока в проводнике. Эта связь может быть выражена простым правилом, которое называется правилом буравчика.

Правило буравчика заключается в следующем: если направление поступательного движения буравчика совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает с направлением линий магнитного поля тока.

С помощью правила буравчика по направлению тока можно определить направлений линий магнитного поля, создаваемого этим током, а по направлению линий магнитного поля – направление тока, создающего это

поле.

Правило правой руки

Для определения направления линий магнитного поля соленоида удобнее пользоваться другим правилом, которое иногда называют правилом правой руки.

Это правило читается так:

если обхватить соленоид ладонью правой руки, направив четыре пальца по направлению тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида.

Соленоид, как и магнит, имеет полосы: тот конец соленоида, из которого магнитные линии выходят, называется северным полюсом, а тот, в который входят, - южным.

Зная направления тока в соленоиде, по правилу правой руки можно определить направление магнитных линий внутри него, а значит, и его магнитные полюсы и наоборот.

Правило правой руки можно применять и для определения направления линий магнитного поля в центре одиночного витка

с током.

Правило правой руки для проводника с током

Если правую руку расположить так, чтобы большой палец был направлен по току, то остальные четыре пальца покажут направление линии магнитной индукции

Правило левой руки

Направление силы, действующей на проводник с током в магнитном поле, можно определить, пользуясь правилом левой руки. Если левую руку расположить так. Чтобы линии магнитного поля входили в ладонь перпендикулярно к ней, а четыре пальца были направлены по току. То отставленный на 90 0 большой палец покажет направление действующей на проводник силы.

Определение силы Ампера

Если левую руку расположить

так, чтобы вектор магнитной

индукции входил в ладонь, а

вытянутые пальцы были

направлены вдоль тока, то

отведенный большой палец

укажет направление действия

силы Ампера на проводник с током.

Сила, действующая на заряд

Е сли левую руку расположить так, чтобы линии магнитного поля входили в ладонь перпендикулярно к ней, а четыре пальца были направлены по движению положительно зараженной частицы (или против движения отрицательно заряженной), то отставленный на 90 0 большой палец покажет направление действующей на частицу силы Лоренца.
