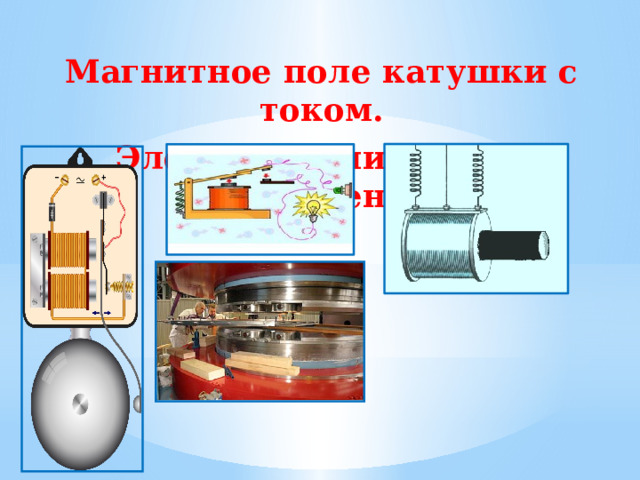

Магнитное поле катушки с током

Магнитное поле катушки с током.

Электромагниты и их применение.

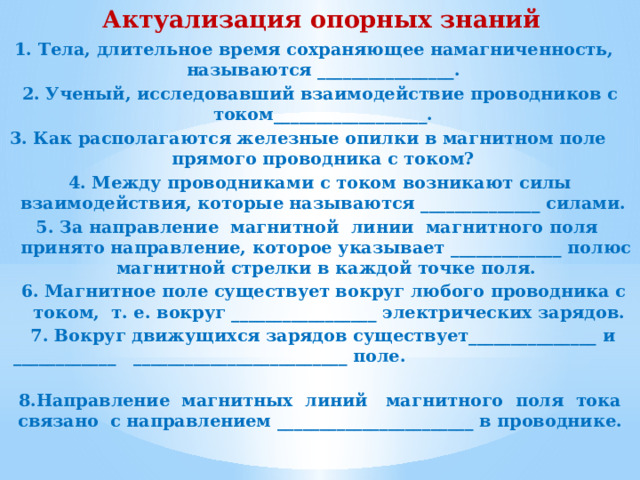

Актуализация опорных знаний

1. Тела, длительное время сохраняющее намагниченность, называются ________________.

2. Ученый, исследовавший взаимодействие проводников с током__________________.

3. Как располагаются железные опилки в магнитном поле прямого проводника с током?

4. Между проводниками с током возникают силы взаимодействия, которые называются ______________ силами.

5. За направление магнитной линии магнитного поля принято направление, которое указывает _____________ полюс магнитной стрелки в каждой точке поля.

6. Магнитное поле существует вокруг любого проводника с током, т. е. вокруг _________________ электрических зарядов.

7. Вокруг движущихся зарядов существует_______________ и ____________ _________________________ поле.

8.Направление магнитных линий магнитного поля тока связано с направлением _______________________ в проводнике.

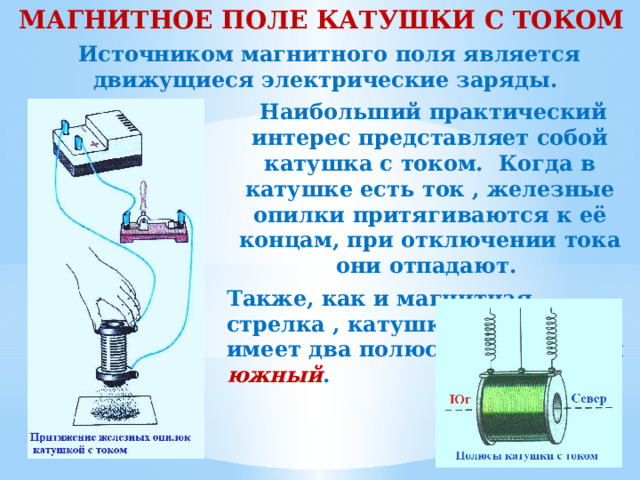

МАГНИТНОЕ ПОЛЕ КАТУШКИ С ТОКОМ

Источником магнитного поля является движущиеся электрические заряды.

Наибольший практический интерес представляет собой катушка с током. Когда в катушке есть ток , железные опилки притягиваются к её концам, при отключении тока они отпадают.

Также, как и магнитная стрелка , катушка с током имеет два полюса – северный и южный .

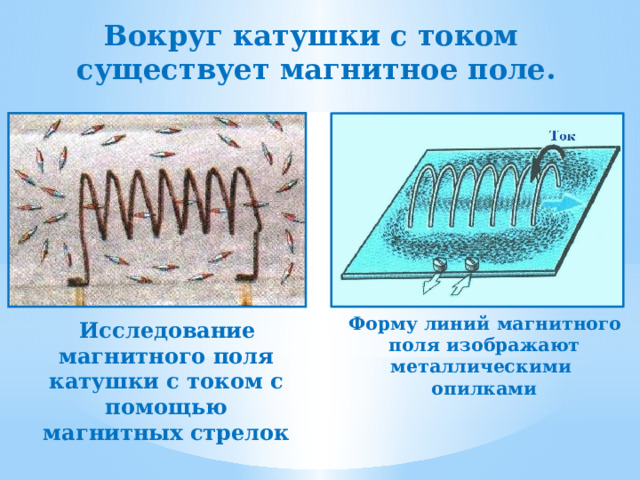

Вокруг катушки с током существует магнитное поле.

Исследование магнитного поля катушки с током с помощью магнитных стрелок

Форму линий магнитного поля изображают металлическими опилками

+

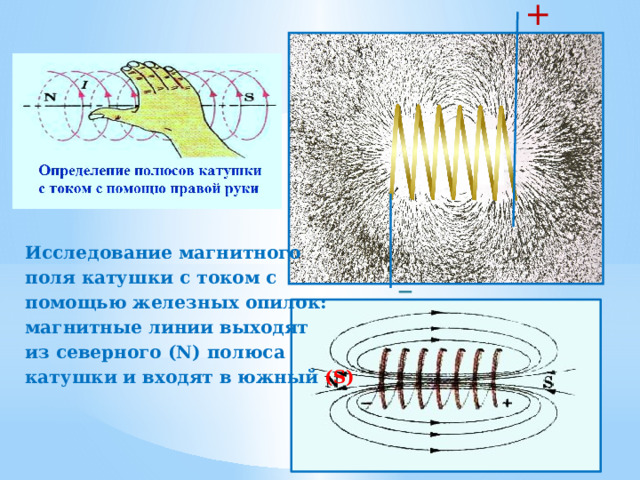

Исследование магнитного

поля катушки с током с

помощью железных опилок:

магнитные линии выходят

из северного (N) полюса

катушки и входят в южный (S)

–

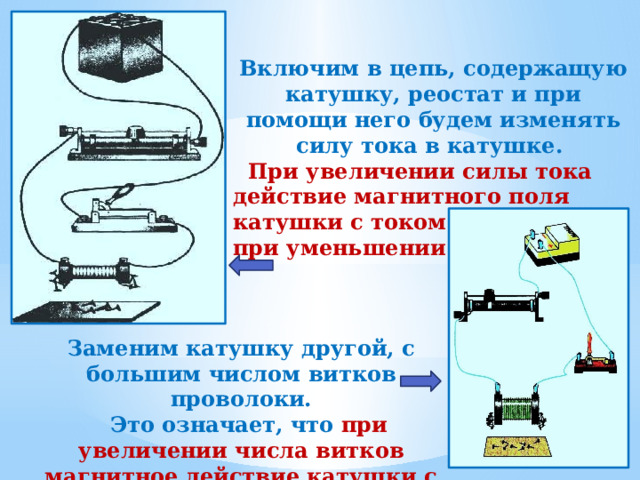

Включим в цепь, содержащую катушку, реостат и при помощи него будем изменять силу тока в катушке.

При увеличении силы тока действие магнитного поля катушки с током усиливается, при уменьшении ослабляется.

Заменим катушку другой, с большим числом витков проволоки.

Это означает, что при увеличении числа витков магнитное действие катушки с током усиливается.

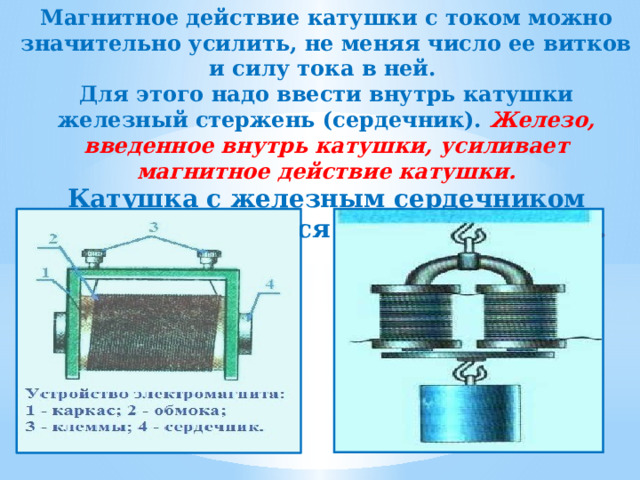

Магнитное действие катушки с током можно значительно усилить, не меняя число ее витков и силу тока в ней.

Для этого надо ввести внутрь катушки железный стержень (сердечник). Железо, введенное внутрь катушки, усиливает магнитное действие катушки.

Катушка с железным сердечником внутри называется электромагнитом.

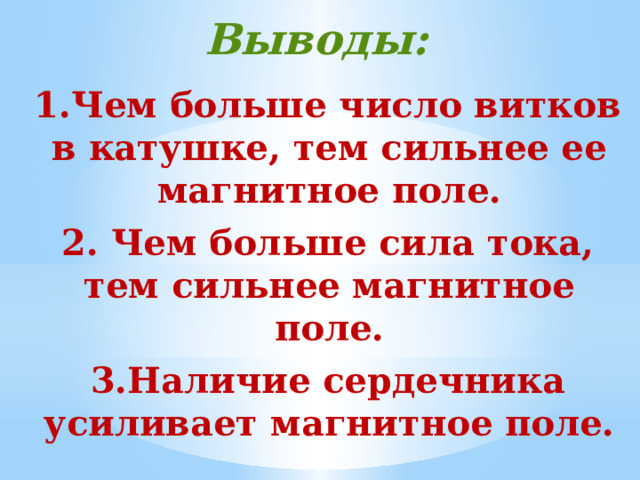

Выводы:

1.Чем больше число витков в катушке, тем сильнее ее магнитное поле.

2. Чем больше сила тока, тем сильнее магнитное поле.

3.Наличие сердечника усиливает магнитное поле.

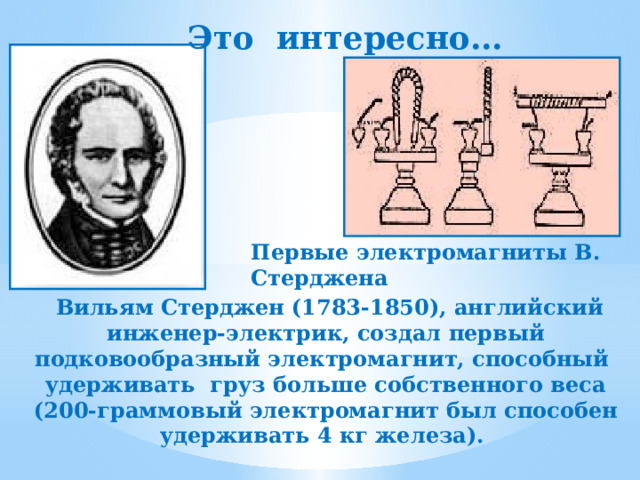

Это интересно…

Первые электромагниты В. Стерджена

Вильям Стерджен (1783-1850), английский инженер-электрик, создал первый подковообразный электромагнит, способный удерживать груз больше собственного веса (200-граммовый электромагнит был способен удерживать 4 кг железа).

Это интересно…

В 1827 г. Дж. Генри стал изолировать уже не сердечник, а саму проволоку. Только тогда появилась возможность наматывать витки в несколько слоев. Дж. Генри исследовал различные методы намотки провода для получения электромагнита. Создал 29-килограммовый магнит, удерживающий гигантский по тем временам вес – 936 кг.

Применение электромагнитов

Электромагниты широко применяют в технике благодаря их замечательным свойствам. Они быстро размагничиваются при выключении тока, их можно изготавливать (в зависимости от назначения) самых различных размеров, во время работы электромагнита можно регулировать его магнитное действие, меняя силу тока в катушке.

Электромагниты однофазные переменного тока предназначены для дистанционного управления исполнительными механизмами различного промышленного и бытового назначения.

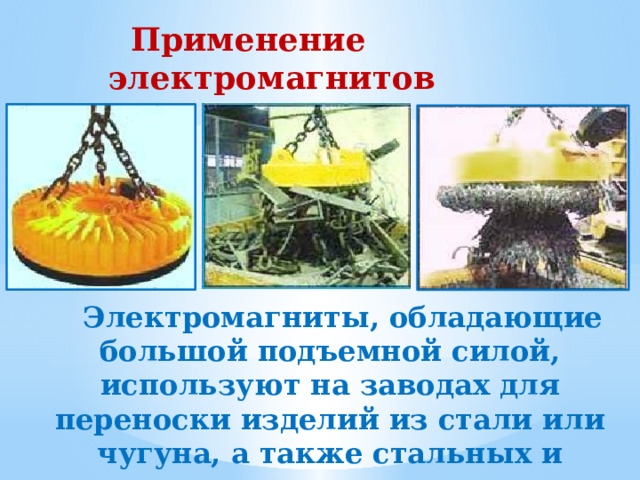

Применение электромагнитов

Электромагниты, обладающие большой подъемной силой, используют на заводах для переноски изделий из стали или чугуна, а также стальных и чугунных стружек, слитков.

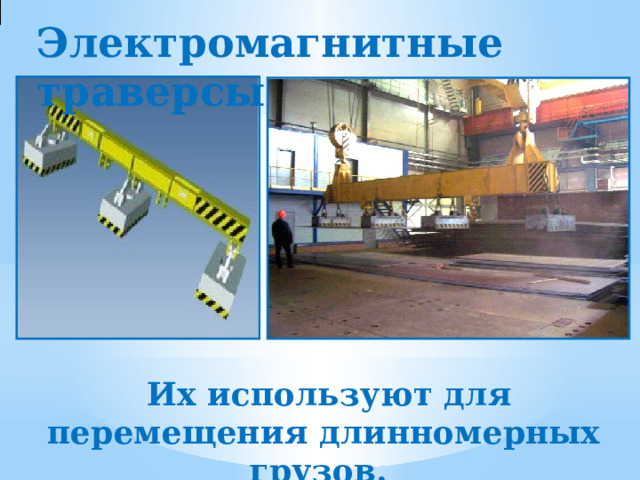

Электромагнитные траверсы

Их используют для перемещения длинномерных грузов.

Применение электромагнитов

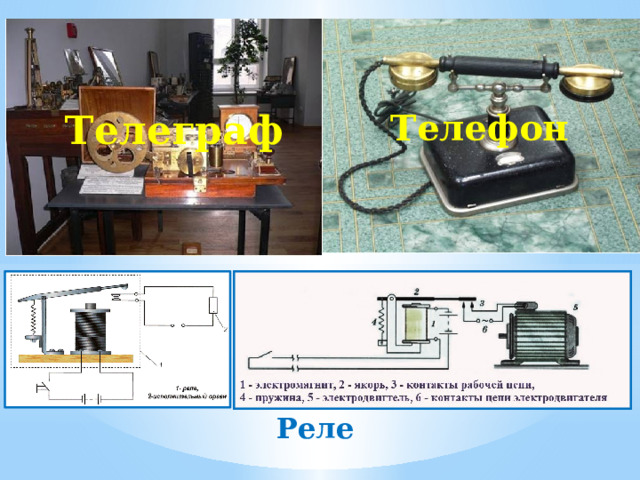

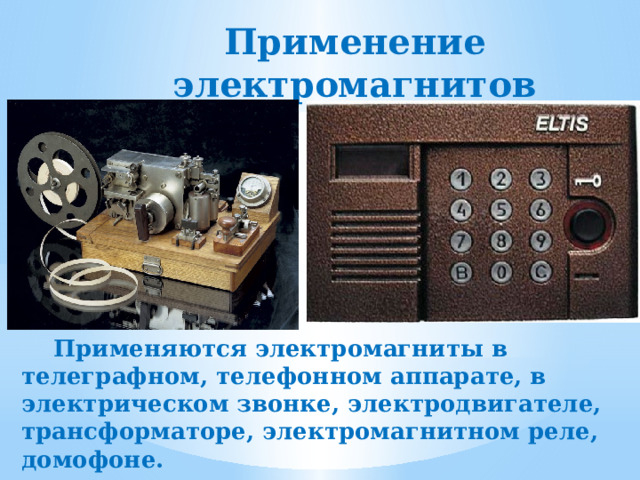

Применяются электромагниты в телеграфном, телефонном аппарате, в электрическом звонке, электродвигателе, трансформаторе, электромагнитном реле, домофоне.

Телеграф

Телефон

Реле

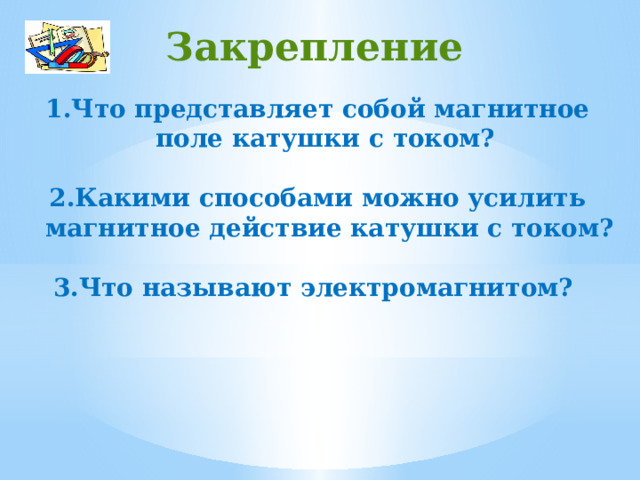

Закрепление

• Что представляет собой магнитное поле катушки с током?

• Какими способами можно усилить магнитное действие катушки с током?

• Что называют электромагнитом?

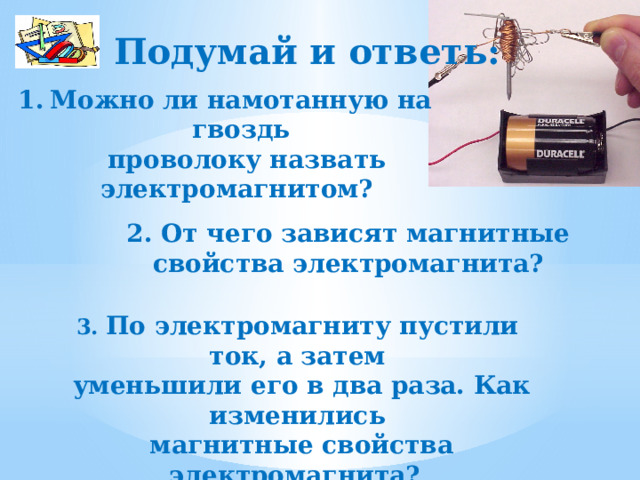

Подумай и ответь:

• Можно ли намотанную на гвоздь

проволоку назвать электромагнитом?

2. От чего зависят магнитные свойства электромагнита?

3. По электромагниту пустили ток, а затем

уменьшили его в два раза. Как изменились

магнитные свойства электромагнита?

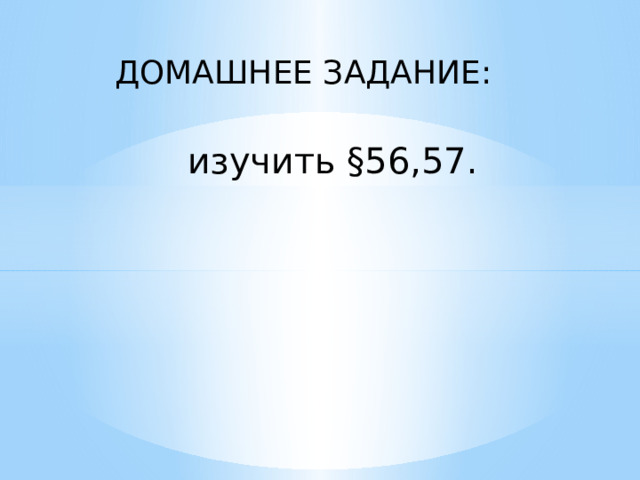

ДОМАШНЕЕ ЗАДАНИЕ:

изучить §56,57.
