Макет инструкционной карты
Категория:
Информатика
31.03.2022 03:53
Просмотр содержимого документа
«Макет инструкционной карты»
ИНСТРУКЦИОННО - ТЕХНОЛОГИЧЕСКАЯ КАРТА
Профессия: __________________________________________________________________
Тема ПВКР: ___________________________________________________________________________________________________________________________________________________________
Формируемые компетенции: __________________________________________________
Приобретаемые умения и навыки: __________________________________________________________________________________________________________________________________________________________
Оснащение рабочего места: _________________________________________________________________________________________________________________________________________________________
Особые правила по технике безопасности на рабочем месте: _________________________________________________________________________________________________________________________________________________________
Задание:
______________________________________________________________________
______________________________________________________________________
ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ
Основные инструменты для работы
_____________________________________________________________________________
1)__________________________________________________________________________________
2)__________________________________________________________________________________
3)__________________________________________________________________________________
4)__________________________________________________________________________________
5)__________________________________________________________________________________
6)__________________________________________________________________________________
7)__________________________________________________________________________________
8)__________________________________________________________________________________
9)__________________________________________________________________________________
Дата сдачи работы: _________________________________________________
Оценка уровня сформированности компетенций: ________________________
Преподаватель ____________________________________/_______________________/
Образец
Инструкционно – технологическая карта
Профессиональный модуль 01 «Эксплуатация и техническое обслуживание сельскохозяйственных машин и оборудования». Учебная практика по модулю.
Профессия: 35.01.13 «Тракторист – машинист сельскохозяйственного производства».
Тема ПВКР: Комплектование и подготовка к работе машинно - тракторных агрегатов для основной обработки почвы с выполнением с/х работ.
Осваиваемые компетенции: ПК 1.1, ПК-1.2, ПК-1.4; ОК 1.1 – 1.7.
Материально – техническое обеспечение занятия: Плакаты, макеты, компьютер, комплект инструмента, трактор ДТ-75М, плуг ПЛН -4-35.
Особые правила по технике безопасности на рабочем месте: __________________________________________________________________________________
Задание: Выполнить работы по комплектованию и подготовке к работе трактора ДТ-75М с плугом ПН-4-35.
Выполнить отчет в письменном виде.
Порядок проведения работы:
1. Ознакомиться с правилами безопасности при выполнении работ.
2. Скомплектовать агрегат для основной обработки почвы в составе трактора ДТ-75М и плуга ПЛН-4-35 и выполнить необходимые работы.
Порядок выполнения работы
| Последовательность выполнения задания | Технические условия выполнения задания и вид выполняемых работ | Применяемый инструмент | Осваиваемые компетенции |
| Запустить двигатель трактора. | Трактор ДТ-75М, плуг ПЛН-4-35 | - | ПК-1.1 |
| Навесить плуг ПЛН-4-35 на трактор Р | 1. Подвести трактор задним ходом к плугу, чтобы шаровые втулки нижних тяг были против цапф оси подвески плуга. 2. Надеть шаровые втулки на цапфы и застопорить их штырями. 3. Соединить центральную тягу с вилкой раскоса навески плуга. 4. Поднять плуг. | - | ПК-1.1;
|
|
Поднять плуг в транспортное положение, заехать на ровную (регулировочную) площадку. | 1. Медленно опустить плуг до прикосновения лезвий лемехов с поверхностью площадки. 2. Под колесо механизма регулировки плуга на глубину вспашки установить подкладку. 3. Подкладка по толщине равна глубине пахоты, минус 2-4 см. | - | ПК-1.1; ПК-1.4 |
|
Установить раму плуга в горизонтальное положение. | 1. При горизонтальном положении рамы носки лемехов всех корпусов лежат на площадке. 2. Установить зазор до 10 мм между пяткой и опорной поверхностью: - если передний конец рамы выше заднего - укоротить центральную тягу, а если ниже – удлинить; - при наклоне рамы вправо - укоротить правый раскос, а влево - удлинить левый раскос | Спецломик. Слесарный набор (средний).
| ПК-1.1; ПК-1.4 |
| Отрегулировать длину ограничительных стяжек при транспортном положении плуга. Р | 1. Концы продольных тяг должны перемещаться в обе стороны не более чем на 20 мм. 2. Поднять плуг в транспортное положение и отрегулировать длину ограничительных стяжек: - вывернуть регулировочные болты из кронштейнов ограничительных стяжек до упора головок болтов в корпус заднего моста. Болты законтрить | Спецломик. Слесарный набор (средний).
| ПК-1.1; ПК-1.2 |
|
Вывести агрегат на маршрут для проверки его в движении. | Перед началом первого прохода проверить действие распределителя гидросистемы трактора установкой его в положения «плавающее» и «подъем» | - | ПК-1.1; ПК-1.2 |
| Выполнить два прохода агрегата (туда и обратно) в транспортном положении с поворотом в конце первого прохода. | Во время движения агрегата следить за фиксированием плуга в транспортном положении. Заметить время движения агрегата по маршруту. | - | ПК-1.1; ПК-1.2 |

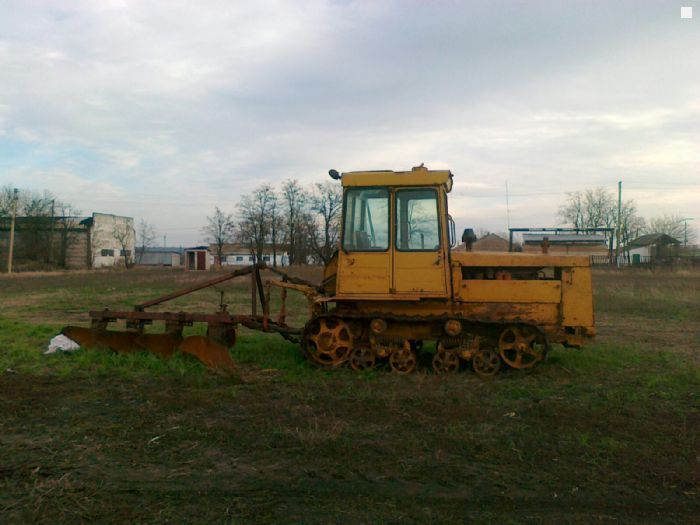

ис. 1.Пахотный агрегат.

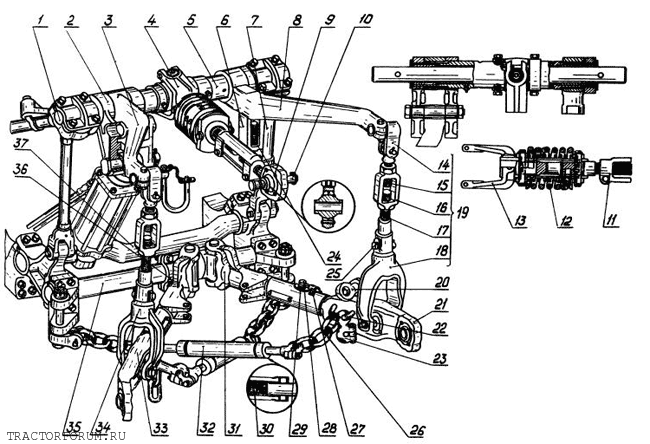

ис. 2. Механизм навески.Ответить на вопросы и выполнить рисунки.
| № п/п | Вопросы | Ответы на вопросы | Осваиваемые компетенции |
| 1. | Выполнить схему навески плуга на трактор (Н. И. Верещагин и др. Организация и технология мех. работ в растениеводстве. М. «Академия» -2013. Стр. 83, б)
|
|
ОК-1 - ОК-7 |
| 2. | Назначение агрегата для основной обработке почвы с оборотом пласта. |
| |
| 3. | Напишите марки тракторов и плугов, которые применяются для основной обработки почвы. |
| |
| 4. | По каким параметрам подбирается трактор и сцепляемый с ним плуг. |
| |
| 5. | Где проводят наладку пахотных МТА? Какие требования предъявляются к пахотным МТА? |
| |
| 6. | При каких технологиях обработки почвы применяются пахотные МТА? |
| |
| 7. | Применение каких плугов снижает себестоимость с/х продукции и улучшает качество вспашки? Объясните за счет каких приемов? |
| |
| 8. | Устройство плуга ПЛН-4-35.
|
|
Дата сдачи работы: _________________________________________________
Оценка уровня сформированности компетенций: ________________________
Преподаватель ____________________________________/_______________________/
