Масштаб. Презентация. 6 кл.

Масштаб

Подготовила: Задыляк Л.М.,

учитель МАОУ СОШ №26

г. Калининград

Масштаб – это отношение длины отрезка на плане (карте ) к длине соответствующего отрезка на местности

Виды масштаба

Численный . Масштаб можно обозначить в виде дроби 1:10 000 (одна десятитысячная), где цифра 1 – это отрезок длиной 1см на плане (карте), 10 000 – это соответствующее этому отрезку расстояние на местности в см. Оно показывает величину уменьшения расстояния.

Именованный . Ч.м. можно записать словами « в 1см -100 м ». Расстояние на местности, соответствующее 1 см на плане, называют величиной масштаба . С ее помощью удобно определять расстояния.

Линейный . Его изображают прямой линией, разделенной на равные отрезки ( см ). Первый слева от 0 отрезок поделен на мм . Соответствующие плану расстояния на местности указываются над линейкой.

Масштаб – это отношение длины отрезка на плане (карте ) к длине соответствующего отрезка на местности

Как называется число?

• Численный масштаб

1 : 2 000

Что показывает число?

Что показывает число?

2. Именованный масштаб

?

в 1 см – 200 м

Как называется число?

Масштаб – это отношение длины отрезка на плане (карте ) к длине соответствующего отрезка на местности

Как называется число?

• Численный масштаб

1 : 2 000

расстояние на плане (карте), в см

Что показывает число?

2. Именованный масштаб

?

в 1 см – 200 м

Как называется число?

Масштаб – это отношение длины отрезка на плане (карте ) к длине соответствующего отрезка на местности

Как называется число?

• Численный масштаб

1 : 2 000

Расстояние на местности,

в см

расстояние на плане (карте),

в см

2. Именованный масштаб

?

в 1 см – 200 м

Как называется число?

Масштаб – это отношение длины отрезка на плане (карте ) к длине соответствующего отрезка на местности

величина уменьшения

• Численный масштаб

1 : 2 000

Расстояние на местности,

в см

расстояние на плане (карте),

в см

2. Именованный масштаб

?

в 1 см – 200 м

Как называется число?

Масштаб – это отношение длины отрезка на плане (карте ) к длине соответствующего отрезка на местности

величина уменьшение

• Численный масштаб

1 : 2 000

расстояние на местности,

в см

расстояние на плане (карте),

в см

2. Именованный масштаб

в 1 см – 20 м

Как называется число

Масштаб – это отношение длины отрезка на плане (карте ) к длине соответствующего отрезка на местности

величина уменьшение

• Численный масштаб

1 : 2 000

расстояние на местности,

в см

расстояние на плане (карте),

в см

2. Именованный масштаб

в 1 см – 20 м

величина масштаба

При измерении длины кривых линий применяются специальные приборы – курвиметры . Они действуют как счетчики расстояний. По кривым линиям к. устанавливают колесиком на крайнюю точку измеряемого отрезка и катят его строго по измеряемой линии. Замеренное расстояние отсчитывается к. и показывается в см стрелкой на его шкале. Полученное в см расстояние можно перевести по масштабу в м или км.

• Переведите линейный масштаб в именованный и численный

1)

2)

3)

4)

• Переведите линейный масштаб в именованный и численный

в 1 см - 100 м 1:10 000

1)

2)

3)

4)

• Переведите линейный масштаб в именованный и численный

в 1 см - 100 м 1:10 000

1)

2)

3)

4)

в 1 см – 250 м 1:25 000

• Переведите линейный масштаб в именованный и численный

в 1 см - 100 м 1:10 000

1)

2)

3)

4)

в 1 см – 250 м 1:25 000

в 1 см – 500 м 1:50 000

• Переведите линейный масштаб в именованный и численный

в 1 см - 100 м 1:10 000

1)

2)

3)

4)

в 1 см – 250 м 1:25 000

в 1 см – 500 м 1:50 000

в 1 см – 1 км 1:100 000

2. Переведите численный масштаб в именованный

1:3 000 000

1)

2)

3)

4)

1:2 000

1:40 000 000

1:500

2. Переведите численный масштаб в именованный

1:3 000 000 в 1 см – 30 км

1)

2)

3)

4)

1:2 000

1:40 000 000

1:500

2. Переведите численный масштаб в именованный

1:3 000 000 в 1 см – 30 км

1)

2)

3)

4)

1:2 000 в 1 см – 20 м

1:40 000 000

1:500

2. Переведите численный масштаб в именованный

1:3 000 000 в 1 см – 30 км

1)

2)

3)

4)

1:2 000 в 1 см – 20 м

1:40 000 000 в 1 см – 400 км

1:500

2. Переведите численный масштаб в именованный

1:3 000 000 в 1 см – 30 км

1)

2)

3)

4)

1:2 000 в 1 см – 20 м

1:40 000 000 в 1 см – 400 км

1:500 в 1 см – 5 м

3. Переведите именованный масштаб в численный

в 1 см – 10 м

1)

2)

3)

4)

в 1 см – 4 км

в 1 см – 70 км

в 1 см – 50 м

3. Переведите именованный масштаб в численный

в 1 см – 10 м 1:1 000

1)

2)

3)

4)

в 1 см – 4 км

в 1 см – 70 км

в 1 см – 50 м

3. Переведите именованный масштаб в численный

в 1 см – 10 м 1:1 000

1)

2)

3)

4)

в 1 см – 4 км 1:400 000

в 1 см – 70 км

в 1 см – 50 м

3. Переведите именованный масштаб в численный

в 1 см – 10 м 1:1 000

1)

2)

3)

4)

в 1 см – 4 км 1:400 000

в 1 см – 70 км 1:7 000 000

в 1 см – 50 м

3. Переведите именованный масштаб в численный

в 1 см – 10 м 1:1 000

1)

2)

3)

4)

в 1 см – 4 км 1:400 000

в 1 см – 70 км 1:7 000 000

в 1 см – 50 м 1:5 000

4. Если численный масштаб карты 1:100 000, то это означает, что:

в 1 см – 100 000 км

1)

2)

3)

4)

в 1 см – 1 км

в 1 см – 1 000 км

в 1 см – 10 км

4. Если численный масштаб карты 1:100 000, то это означает, что:

в 1 см – 100 000 км

1)

2)

3)

4)

в 1 см – 1 км

в 1 см – 1 000 км

в 1 см – 10 км

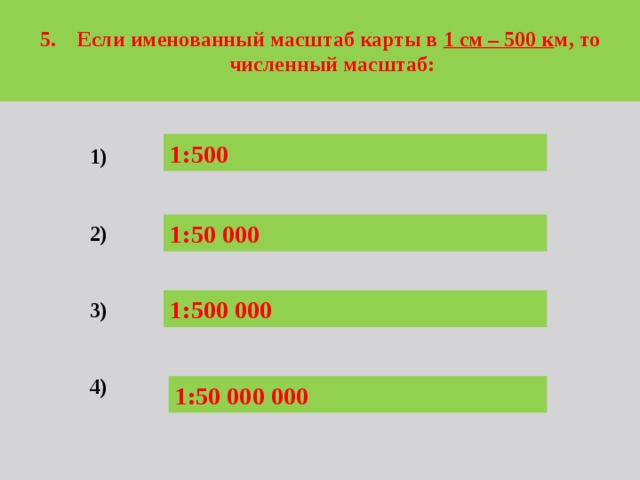

5. Если именованный масштаб карты в 1 см – 500 к м, то численный масштаб:

1:500

1)

2)

3)

4)

1:50 000

1:500 000

1:50 000 000

5. Если именованный масштаб карты в 1 см – 500 к м, то численный масштаб:

1:500

1)

2)

3)

4)

1:50 000

1:500 000

1:50 000 000

6. Наиболее подробно территория изображена на карте масштаба:

1:2 500

1)

2)

3)

4)

1:25 000

1:250 000

1:25 000 000

6. Наиболее подробно территория изображена на карте масштаба:

1:2 500

1)

2)

3)

4)

1:25 000

1:250 000

1:25 000 000

7. Установите соответствие «масштаб – тип карты по масштабу»:

А.

крупномасштабная

1:250 000

1)

Б.

2)

3)

В.

среднемасштабная

1:60 000

мелкомасштабная

1:7 200 000

7. Установите соответствие «масштаб – тип карты по масштабу»:

А.

крупномасштабная

1:250 000

1)

Б.

2)

3)

В.

среднемасштабная

1:60 000

мелкомасштабная

1:7 200 000

• Численный масштаб 1:10 000.
• Численный масштаб 1:10 000.
• Численный масштаб 1:10 000.

Как называется число 10 000 ?

9. Именованный масштаб «в 1 см – 50 м».

Как называется число 50?

З а д а н и я

1

Перевести именованный масштаб в численный:

2

в 1 см – 10 м

3

Перевести численный масштаб в именованный

в 1 см-50 км

4

1:10 000

Измерить расстояние на карте и вычислить действительное расстояние на местности (по топографической карте)

в 1 см-200 м

5

Учащиеся прошли на север 500 м. Начертите маршрут движения с помощью масштаба в 1 см – 1 км

1:750 000

в 1 см-750 км

1:30 000

Чему равна действительная площадь квадрата, который на карте масштаба 1:35 000 000 изображен в виде квадрата стороной в 1 см?

6

1:100 000

Определите масштаб плана, если дорога длиной 5 км на нем имеет длину 20 см.

З а д а н и е

1.

Дробь, показывающая, сколько километров на местности содержится в 1 см на карте, называется:

2.

А) численным масштабом

Если изображение местности имеет масштаб

3.

4.

Если численный масштаб карты 1:25 000, то это значит, что:

А) план

Б) именованным

1:1 000 000, то это

В) линейным

5.

А) в 1 см – 25 000 км

Если именованный масштаб в 1 см – 100 км, это значит, что:

Б) карта

6.

Определите масштаб плана, если на них дорога длиной в 3 км имеет длину 10 см

А) 1:100

Б) в 1 см – 250 м

В) в 1 см -25 км

7.

Б) 1: 10 000 000

А) в 1 см – 5 000 м

В каком масштабе расстояние 30 км соответствует 3 см?

А) 1: 1 000 000

Отрезок длиной 3 см на карте масштаба 1:7 500 000 соответствует расстоянию в

В) 1:100 100

Б) в 1 см – 50 км

• 125 км
• 225 км
• 275 км
• 350 км

В) в 1 см – 500 м

Б) 1: 300 000

В) 1: 1 000 000

В) 1: 30 000 000

Г) 1: 300 000

Задание

8.

Какой масштаб мельче:

9.

Масштаб мелкомасштабной карты - это

10.

• 1: 85 000
• 1: 8 500
• 1: 850 000
• 1: 8 500 000

Масштаб крупномасштабной карты - это

• 1:10 000
• 1:500 000
• 1:250 000
• 1:10 000 000

11.

• 1:1 000 000
• 1:2 000 000
• 1:5 000 000
• 1:200 000

Топографическая карта имеет масштаб

• Крупнее 1:200 000
• 1:200 000-1:10 000 000 включительно
• Мельче 1:1 000 000
• 1:2 000 000 – 1:10 000 000 включительно

Деление карт по масштабу

• Крупномасштабные : в 1см˂2 км Среднемасштабные : в 1 см 2 до 10 км Мелкомасштабные : в 1 см˃10 км
• Крупномасштабные : в 1см˂2 км
• Среднемасштабные : в 1 см 2 до 10 км
• Мелкомасштабные : в 1 см˃10 км
