Материал к уроку

Задание 1 № 10

Микрофон — электроакустический прибор, преобразующий акустические колебания в электрический сигнал. Принцип работы микрофона заключается в том, что давление звуковых колебаний воздуха, воды или твёрдого вещества действует на тонкую мембрану микрофона. В свою очередь, колебания мембраны возбуждают электрические колебания; в зависимости от типа микрофона для этого используются явление электромагнитной индукции, изменение ёмкости конденсаторов или пьезоэлектрический эффект. Динамический (электродинамический) микрофон — микрофон, сходный по конструкции с динамическим громкоговорителем. Он представляет собой мембрану, соединённую с проводником, который помещен в сильное магнитное поле, создаваемое постоянным магнитом. Колебания давления воздуха (звук) воздействуют на мембрану и приводят в движение проводник. Когда проводник пересекает силовые линии магнитного поля, в нём наводится ЭДС индукции. ЭДС индукции пропорциональна как амплитуде колебаний мембраны, так и частоте колебаний. В отличие от конденсаторных, динамические микрофоны не требуют фантомного питания. Также динамический микрофон делится на два типа по типу проводника: катушечный и ленточный. В электродинамическом микрофоне катушечного типа диафрагма соединена с катушкой, находящейся в кольцевом зазоре магнитной системы. При колебаниях диафрагмы под действием звуковой волны витки катушки пересекают магнитные силовые линии, и в катушке наводится переменная ЭДС. Такой микрофон надёжен в эксплуатации. В электродинамическом микрофоне ленточного типа вместо катушки в магнитном поле располагается гофрированная ленточка из алюминиевой фольги. Такой микрофон применяется главным образом в студиях звукозаписи.

Конденсаторный микрофон — микрофон, действие которого основано на использовании свойств электрического конденсатора (накопления заряда и энергии электрического поля). Используется в основном в студийной звукозаписи. Представляет собой конденсатор, одна из обкладок которого выполнена из эластичного материала (обычно — полимерная плёнка с нанесённой металлизацией). При звуковых колебаниях вибрации эластичной обкладки изменяют ёмкость конденсатора. Если конденсатор заряжен (подключён к источнику постоянного напряжения), то изменение ёмкости конденсатора приводит к изменению запасённого заряда и возникновению токов заряда, которые и являются полезным сигналом, поступающим с микрофона на усилитель. Для работы такого микрофона между обкладками должно быть приложено поляризующее напряжение, 50-60 вольт в более старых микрофонах, а в моделях после 1960—1970-х годов — 48 вольт. Такое напряжение питания считается стандартом, именно с таким фантомным питанием выпускаются предусилители и звуковые карты. Конденсаторный микрофон имеет очень высокое выходное сопротивление. В связи с этим, в непосредственной близости к микрофону (внутри его корпуса) располагают предусилитель с высоким (порядка 1 ГОм) входным сопротивлением, выполненный на электронной лампе или полевом транзисторе, который также обеспечивает балансное подключение микрофона к остальной звукоусиливающей аппаратуре. Как правило, напряжение для поляризации и питания предусилителя подаётся по сигнальным проводам (фантомное питание).

Пьезоэлектрические микрофоны — микрофоны, работающие на пьезоэлектрическом эффекте. При деформации пьезоэлектриков на их поверхности возникают электрические заряды, величина которых пропорциональна деформирующей силе. Пластинки из искусственно выращенных кристаллов служат основным рабочим элементом пьезоэлектрических микрофонов. По характеристикам пьезоэлектрические микрофоны уступают большинству конденсаторных и электродинамических микрофонов, однако в некоторых сферах подобные микрофоны всё же применяются, например в бюджетных или устаревших гитарных звукоснимателях.

Выберите из предложенного перечня два верных утверждения и запишите номера, под которыми они указаны.

1. По характеристикам пьезоэлектрические микрофоны лучше конденсаторных и электродинамических микрофонов 2. Пластинки из искусственно выращенных кристаллов служат основным рабочим элементом динамических микрофонов.

3. Принцип работы микрофона заключается в том, что давление звуковых колебаний воздуха, воды или твёрдого вещества действует на тонкую мембрану микрофона.

4. в непосредственной близости к конденсаторному микрофону (внутри его корпуса) располагают предусилитель с высоким (порядка 1 ГОм) входным сопротивлением, выполненный на электронной лампе или полевом транзисторе.

Задание 1 № 9

Микрофон — электроакустический прибор, преобразующий акустические колебания в электрический сигнал. Принцип работы микрофона заключается в том, что давление звуковых колебаний воздуха, воды или твёрдого вещества действует на тонкую мембрану микрофона. В свою очередь, колебания мембраны возбуждают электрические колебания; в зависимости от типа микрофона для этого используются явление электромагнитной индукции, изменение ёмкости конденсаторов или пьезоэлектрический эффект. Динамический (электродинамический) микрофон — микрофон, сходный по конструкции с динамическим громкоговорителем. Он представляет собой мембрану, соединённую с проводником, который помещен в сильное магнитное поле, создаваемое постоянным магнитом. Колебания давления воздуха (звук) воздействуют на мембрану и приводят в движение проводник. Когда проводник пересекает силовые линии магнитного поля, в нём наводится ЭДС индукции. ЭДС индукции пропорциональна как амплитуде колебаний мембраны, так и частоте колебаний. В отличие от конденсаторных, динамические микрофоны не требуют фантомного питания. Также динамический микрофон делится на два типа по типу проводника: катушечный и ленточный. В электродинамическом микрофоне катушечного типа диафрагма соединена с катушкой, находящейся в кольцевом зазоре магнитной системы. При колебаниях диафрагмы под действием звуковой волны витки катушки пересекают магнитные силовые линии, и в катушке наводится переменная ЭДС. Такой микрофон надёжен в эксплуатации. В электродинамическом микрофоне ленточного типа вместо катушки в магнитном поле располагается гофрированная ленточка из алюминиевой фольги. Такой микрофон применяется главным образом в студиях звукозаписи.

Конденсаторный микрофон — микрофон, действие которого основано на использовании свойств электрического конденсатора (накопления заряда и энергии электрического поля). Используется в основном в студийной звукозаписи. Представляет собой конденсатор, одна из обкладок которого выполнена из эластичного материала (обычно — полимерная плёнка с нанесённой металлизацией). При звуковых колебаниях вибрации эластичной обкладки изменяют ёмкость конденсатора. Если конденсатор заряжен (подключён к источнику постоянного напряжения), то изменение ёмкости конденсатора приводит к изменению запасённого заряда и возникновению токов заряда, которые и являются полезным сигналом, поступающим с микрофона на усилитель. Для работы такого микрофона между обкладками должно быть приложено поляризующее напряжение, 50-60 вольт в более старых микрофонах, а в моделях после 1960—1970-х годов — 48 вольт. Такое напряжение питания считается стандартом, именно с таким фантомным питанием выпускаются предусилители и звуковые карты. Конденсаторный микрофон имеет очень высокое выходное сопротивление. В связи с этим, в непосредственной близости к микрофону (внутри его корпуса) располагают предусилитель с высоким (порядка 1 ГОм) входным сопротивлением, выполненный на электронной лампе или полевом транзисторе, который также обеспечивает балансное подключение микрофона к остальной звукоусиливающей аппаратуре. Как правило, напряжение для поляризации и питания предусилителя подаётся по сигнальным проводам (фантомное питание).

Пьезоэлектрические микрофоны — микрофоны, работающие на пьезоэлектрическом эффекте. При деформации пьезоэлектриков на их поверхности возникают электрические заряды, величина которых пропорциональна деформирующей силе. Пластинки из искусственно выращенных кристаллов служат основным рабочим элементом пьезоэлектрических микрофонов. По характеристикам пьезоэлектрические микрофоны уступают большинству конденсаторных и электродинамических микрофонов, однако в некоторых сферах подобные микрофоны всё же применяются, например в бюджетных или устаревших гитарных звукоснимателях.

Выберите из предложенного перечня два верных утверждения и запишите номера, под которыми они указаны.

1. Пластинки из искусственно выращенных кристаллов служат основным рабочим элементом пьезоэлектрических микрофонов.

2. Для работы конденсаторного микрофона между обкладками должно быть приложено поляризующее напряжение 150 вольт.

3. Динамические микрофоны требуют фантомного питания.

4. В электродинамическом микрофоне ленточного типа используется гофрированная ленточка из алюминиевой фольги.

Задание 1 № 8

В профессиональных кругах панели, преобразующие солнечный свет в электроэнергию, называют фотоэлектрическими преобразователями, которые в разговорной речи или при написании понятных для широких масс статей принято называть солнечными батареями. Принцип работы этих устройств, первые рабочие экземпляры которых появились достаточно давно. 25 апреля 1954 года, специалисты компании Bell Laboratories заявили о создании первых солнечных батарей на основе кремния для получения электрического тока.

Не секрет, что p-n переход может преобразовывать свет в электроэнергию. Можно провести эксперимент с транзистором со спиленной верхней крышкой, позволяющей свету падать на p-n переход. Подключив к нему вольтметр, можно зафиксировать, как при облучении светом такой транзистор выделяет мизерный электрический ток. А если увеличить площадь p-n перехода, что в таком случае произойдет? В ходе научных экспериментов прошлых лет, специалисты изготовили p-n переход с пластинами большой площади, вызвав тем самым появление на свет фотоэлектрических преобразователей, называемых солнечными батареями.

Принцип действия современных солнечных батарей сохранился, несмотря на многолетнюю историю их существования. Усовершенствованию подверглась лишь конструкция и материалы, используемые в производстве, благодаря которым производители постепенно увеличивают такой важный параметр, как коэффициент фотоэлектрического преобразования или КПД устройства. Стоит также сказать, что величина выходного тока и напряжения солнечной батареи напрямую зависит от уровня внешней освещенности, который воздействует на неё.

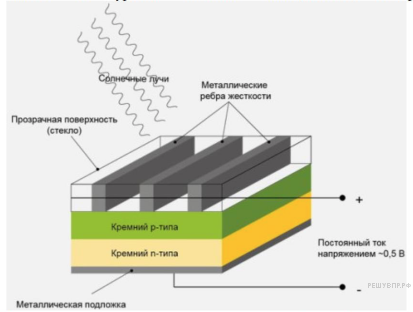

На картинке выше можно видеть, что верхний слой p-n перехода, который обладает избытком электронов, соединен с металлическими пластинами, выполняющими роль положительного электрода, пропускающими свет и придающими элементу дополнительную жесткость. Нижний слой в конструкции солнечной батареи имеет недостаток электронов и к нему приклеена сплошная металлическая пластина, выполняющая функцию отрицательного электрода.

Считается, что в идеале солнечная батарея имеет близкий к 20 % КПД. Однако на практике он примерно равен всего 10 %, при том, что для каких солнечных батарей больше, для каких то меньше. В основном это зависит от технологии, по которой выполнен p-n переход. Самыми ходовыми и имеющими наибольший процент КПД продолжают являться солнечные батареи, изготовленные на основе монокристалла или поликристалла кремния. Причем вторые из-за относительной дешевизны становятся все распространеннее. К какому типу конструкции солнечная батарея относится можно определить невооруженным глазом. Монокристаллические светопреобразователи имеют исключительно чёрно-серый цвет, а модели на основе поликристалла кремния выделяет синяя поверхность. Поликристаллические солнечные батареи, изготавливаемые методом литья, оказались более дешевыми в производстве. Однако и у поли- и монокристаллических пластин есть один недостаток — конструкции солнечных батарей на их основе не обладают гибкостью, которая в некоторых случаях не помешает.

Ситуация меняется с появлением в 1975 году солнечной батареи на основе аморфного кремния, активный элемент которых имеет толщину от 0,5 до 1 мкм, обеспечивая им гибкость. Толщина обычных кремниевых элементов достигает 300 мкм. Однако, несмотря на светопоглощаемость аморфного кремния, которая примерно в 20 раз выше, чем у обычного, эффективность солнечных батарей такого типа, а именно КПД не превышает 12 %. Для моно- и поликристаллических вариантов при всем этом он может достигать 17 % и 15 % соответственно.

Чистый кремний в производстве пластин для солнечных батарей практически не используется. Чаще всего в качестве примесей для изготовления пластины, вырабатывающей положительный заряд, используется бор, а для отрицательно заряженных пластин мышьяк. Кроме них при производстве солнечных батарей все чаще используются такие компоненты, как арсенид, галлий, медь, кадмий, теллурид, селен и другие. Благодаря ним солнечные батареи становятся менее чувствительными к перепадам окружающих температур.

В современном мире отдельно от других устройств солнечные батареи используются все реже, чаще представляя собой так называемые системы. Учитывая, что фотоэлектрические элементы вырабатывают электрический ток только при прямом воздействии солнечных лучей или света, ночью или в пасмурный день они становятся практически бесполезными. С системами на солнечных батареях всё иначе. Они оборудованы аккумулятором, способным накапливать электрический ток днем, когда солнечная батарея его вырабатывает, а ночью, накопленный заряд может отдавать потребителям.

Выберите из предложенного перечня два верных утверждения и запишите номера, под которыми они указаны.

1. Первые солнечные батареи появились в 21 веке.

2. КПД солнечной батареи 20%.

3. Чаще всего в качестве примесей для изготовления пластины, вырабатывающей положительный заряд, используется бор, а для отрицательно заряженных пластин мышьяк.

4. Чаще всего в качестве примесей для изготовления отрицательно заряженных пластин используется мышьяк.

Задание 1 № 7

Радиопеленгация — определение направления ( пеленга ) на источник радиоизлучения. Радиопеленгацию осуществляют при помощи радиопеленгаторов. Радиопеленгатор состоит из антенной системы и приёмно-индикаторного устройства. Радиопеленгация может быть в различной степени автоматизирована.

Методы радиопеленгации

1. Амплитудный метод Для пеленгации амплитудным методом применяют антенную систему, имеющую диаграмму направленности с одним или несколькими четкими минимумами или максимумами. Например, при пеленгации источника в УКВ диапазоне типично применение антенн типа волновой канал для поиска по максимуму. В КВ диапазоне часто применяется рамочная антенна, диаграмма направленности которой имеет форму восьмерки с двумя четкими минимумами. Для устранения неоднозначности приходится применять специальные технические решения (например, подключение дополнительной штыревой антенны, что позволяет исключить один минимум и превратить диаграмму направленности в кардиоиду).

2. Фазовый метод При пеленгации фазовым методом применяют антенную систему, которая позволяет различать сигналы, приходящие с различных направлений, путём анализа фаз принимаемых несколькими антеннами сигналов. Как правило, пеленгация этим методом автоматизирована.

3. Тельжанский метод Вывод о направлении (в некоторых случаях — и о расстоянии) на источник радиоизлучения делается на основании характера изменения доплеровского сдвига частоты сигнала, принимаемого движущимся пеленгатором или движущейся антенной пеленгатора. Доплеровский метод используется, например, при пеленгации аварийных радиобуёв системы Коспас-Сарсат. Возможны также различные комбинации перечисленных методов.

Путём радиопеленгации источника с двух и более удаленных друг от друга точек можно определить местоположение источника излучения путём триангуляции. Обратно, при радиопеленгации двух и более разнесенных радиомаяков, местоположение которых известно, можно определить положение радиопеленгатора. И в том и в другом случае для получения удовлетворительной точности требуется, чтобы определяемые направления достаточно отличались друг от друга. В первом случае этого добиваются выбором точек, с которых осуществляется радиопеленгация, во втором —путём выбора подходящих радиомаяков. Многие радионавигационные системы используют радиопеленгацию в качестве метода определения положения. Например, радиокомпас, по сути, является специализированным пеленгатором, принимающим сигналы приводных радиомаяков или вещательных станций средневолнового диапазона. Существует большое количество различных аварийных радиобуёв, содержащих в себе радиомаяки, местоположение которых в случае аварии может быть установлено путём радиопеленгации. Современные радиобуи, как правило, передают индивидуальный код, позволяющий идентифицировать буй, а также координаты места бедствия, определённые встроенным навигационным приёмником, Также приемы радиопеленгации используются при поисках лавинных радиомаяков. Наиболее распространенные типы лавинных маяков используют частоту 457 кГц, на которой направленность антенн определяется в первую очередь эффектами ближней зоны.

Выберите из предложенного перечня два верных утверждения и запишите номера, под которыми они указаны.

1. Радиопеленгатор определяет местоположение радиоисточника, но местоположение радиопеленгатора определить невозможно.

2. Для пеленгации амплитудным методом применяют антенную систему, имеющую диаграмму направленности с одним или несколькими четкими минимумами или максимумами.

3. Наиболее распространенные типы лавинных маяков используют частоту 20 Гц.

4. Радиокомпас является специализированным радиопеленгатором.

Задание 1 № 6

Атомная станция (АЭС) — ядерная установка , использующая для производства энергии (чаще всего электрической) ядерный реактор (реакторы), комплекс необходимых сооружений и оборудования.

Ядерный реактор — устройство, предназначенное для организации управляемой самоподдерживающейся цепной реакции деления, которая всегда сопровождается выделением энергии. Превращение вещества сопровождается выделением свободной энергии лишь в том случае, если вещество обладает запасом энергий. Последнее означает, что микрочастицы вещества находятся в состоянии с энергией покоя большей, чем в другом возможном, переход в которое существует. Самопроизвольному переходу всегда препятствует энергетический барьер, для преодоления которого микрочастица должна получить извне какое-то количество энергии — энергии возбуждения. Экзоэнергетическая реакция состоит в том, что в следующем за возбуждением превращении выделяется энергии больше, чем требуется для возбуждения процесса. Существуют два способа преодоления энергетического барьера: либо за счёт кинетической энергии сталкивающихся частиц, либо за счёт энергии связи присоединяющейся частицы.

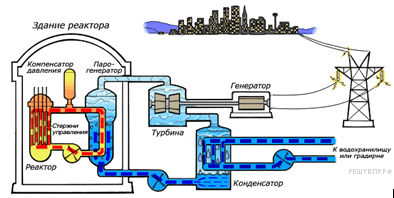

На рисунке показана схема работы атомной электростанции с двухконтурным водоводяным энергетическим реактором . Энергия, выделяемая в активной зоне реактора, передаётся теплоносителю первого контура. Далее теплоноситель поступает в теплообменник (парогенератор), где нагревает до кипения воду второго контура. Полученный при этом пар поступает в турбины , вращающие электрогенераторы . На выходе из турбин пар поступает в конденсатор , где охлаждается большим количеством воды, поступающим из водохранилища.

Компенсатор давления представляет собой довольно сложную и громоздкую конструкцию, которая служит для выравнивания колебаний давления в контуре во время работы реактора, возникающих за счёт теплового расширения теплоносителя. Давление в 1-м контуре может доходить до 160 атмосфер ( ВВЭР-1000 ).

Помимо воды, в различных реакторах в качестве теплоносителя могут применяться также расплавы металлов: натрий , свинец, эвтектический сплав свинца с висмутом и др. Использование жидкометаллических теплоносителей позволяет упростить конструкцию оболочки активной зоны реактора (в отличие от водяного контура, давление в жидкометаллическом контуре не превышает атмосферное), избавиться от компенсатора давления.

Общее количество контуров может меняться для различных реакторов, схема на рисунке приведена для реакторов типа ВВЭР (Водо-Водяной Энергетический Реактор). Реакторы типа РБМК (Реактор Большой Мощности Канального типа) использует один водяной контур, реакторы на быстрых нейтронах — два натриевых и один водяной контуры, перспективные проекты реакторных установок СВБР-100 и БРЕСТ предполагают двухконтурную схему, с тяжелым теплоносителем в первом контуре и водой во втором.

В случае невозможности использования большого количества воды для конденсации пара, вместо использования водохранилища вода может охлаждаться в специальных охладительных башнях ( градирнях ), которые благодаря своим размерам обычно являются самой заметной частью атомной электростанции.

Любая работающая АЭС оказывает влияние на окружающую среду по четырём направлениям:

• газообразные (в том числе радиоактивные) выбросы в атмосферу;

• выбросы большого количества тепла;

• распространение вокруг АЭС жидких радиоактивных отходов.

• Создание так называемых атомоградов.

В процессе работы реактора АЭС суммарная активность делящихся материалов возрастает в миллионы раз. Количество и состав газоаэрозольных выбросов радионуклидов в атмосферу зависит от типа реактора, продолжительности эксплуатации, мощности реактора, эффективности газо- и водоочистки. Газоаэрозольные выбросы проходят сложную систему очистки, необходимую для снижения их активности, а затем выбрасываются в атмосферу через высокую трубу, предназначенную для снижения их температуры.

Основные компоненты газоаэрозольных выбросов — радиоактивные инертные газы, аэрозоли радиоактивных продуктов деления и активированных продуктов коррозии, летучие соединения радиоактивного йода. В общей сложности в реакторе АЭС из уранового топлива образуются посредством деления атомов около 300 различных радионуклидов, из которых более 30 могут попасть в атмосферу.

Выберите из предложенного перечня два верных утверждения и запишите номера, под которыми они указаны.

1. Газоаэрозольные выбросы АЭС проходят сложную систему очистки, необходимую для снижения их активности, а затем выбрасываются в атмосферу через высокую трубу, предназначенную для снижения их температуры.

2. От работы АЭС нет вредных отходов.

3. В АЭС всегда используются два водных контура.

4. Иногда вместо использования водохранилища, вода может охлаждаться в специальных охладительных башнях.

 Задание 15 № 11

Выберите из предложенного перечня два верных утверждения и запишите номера, под которыми они указаны.

1) Действие индукционной плиты основано на действии магнитного поля на проводник с током.

2) Нагревание продуктов в посуде на индукционной плите связано с тепловым действием электрического тока.

3) Индукционный ток, нагревающий посуду, зависит от частоты переменного тока в катушке индуктивности.

4) Дно посуды для индукционных плит может быть выполнено из стекла.

5) КПД нагрева у обычной электрической плиты выше, чем у индукционной.

Прочитайте текст и выполните задания 14 и 15.

Индукционные плиты

Под стеклокерамической поверхностью индукционной плиты находится катушка индуктивности. По ней протекает переменный электрический ток, создающий переменное магнитное поле. В дне посуды наводятся вихревые или индукционные токи, которые нагревают дно, а от него и помещённые в посуду продукты. Частота переменного тока в катушке индуктивности составляет 20–60 кГц, и чем она выше, тем сильнее вихревые токи в дне посуды.

В отличие от обычной газовой плиты, здесь нет никакой теплопередачи снизу вверх, от конфорки через стеклокерамическую поверхность к посуде, а значит, нет и тепловых потерь. С точки зрения эффективности использования потребляемой электроэнергии индукционная плита выгодно отличается от всех других типов кухонных плит: нагрев происходит быстрее, чем на газовой или обычной электрической плите.

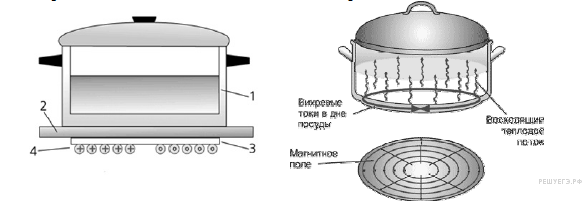

Устройство индукционной плиты:

1 — посуда с дном из ферромагнитного материала;

2 — стеклокерамическая поверхность;

3 — слой изоляции;

4 — катушка индуктивности

Индукционные плиты требуют применения металлической посуды, обладающей ферромагнитными свойствами (к посуде должен притягиваться магнит). Причём чем толще дно, тем быстрее происходит нагрев.

Задание 1 № 2

Выберите из предложенного перечня два верных утверждения и запишите номера, под которыми они указаны.

1) Для работы беспроводной «мыши» не требуются внутренние аккумуляторы.

2) Для работы беспроводной мыши на частоте 2,5 ГГц требуется подключение дополнительного приёмно-передающего модуля.

3) Работа беспроводных устройств осуществляется за счёт передачи и приёма информации электромагнитными волнами.

4) С помощью беспроводной «мыши» можно работать на очень большом удалении от базового компьютера.

5) Частота радиоволны 2,5 ГГЦ более устойчива к преградам и помехам на пути распространения.

Беспроводная «мышь»

Для создания и работы большинства беспроводных устройств используются радиоволны, которые и переносят необходимую информацию. Говоря простым языком, в работу беспроводных устройств заложены основные принципы радиосвязи. Диапазон радиоволн довольно большой. Поэтому возможностей для беспроводных технологий очень много. Беспроводная «мышь» приобрела очень большую популярность из-за отсутствия жёсткой привязки к компьютеру и возможности работать на больших дистанциях, чем позволяет провод, соединяющий «мышь» с компьютером. В зависимости от используемой частоты различают три модификации «мыши»: работа на частоте 28 МГц, Bluetooth и частоте 2,5 ГГц. Производство компьютерных «мышек» на частоте 28 МГц уже практически прекращено, так как эта относительно низкая частота легко экранируется другими предметами и не обеспечивает достаточного быстродействия. Высокая частота 2,5 ГГц обеспечивает работу на достаточно большом расстоянии и на этом расстоянии сохраняет высокую работоспособность.

Задание 1 № 3

Выберите из предложенного перечня два верных утверждения, которые определяют преимущества беспроводной связи перед проводной, и запишите номера, под которыми они указаны.

1) Небольшие задержки во время соединения.

2) Подключение нескольких устройств одновременно.

3) Ограниченное расстояние между точкам связи устройств.

4) В диапазоне 2,4 ГГЦ работает множество устройств (например, Bluetooth, микроволновые печи).

5) Излучение от Wi-Fi-устройств в момент передачи данных в несколько раз меньше, чем у сотового телефона.

Роутер (маршрутизатор)

Для работы мобильной связи, модемов, спутниковых систем и многих других устройств используются беспроводные технологии. Одним из примеров использования беспроводных технологий является Wi-Fi. Обязательным условием беспроводной связи устройства с сетью Интернет является наличие точки доступа — роутера или маршрутизатора. Связь между точкой доступа (роутером) и устройством осуществляется с помощью электромагнитного излучения определённого диапазона, которое излучается роутером, распространяется в воздухе со скоростью света и принимается устройством (например, ноутбуком). Каждый роутер работает в определённом диапазоне частот, в котором выделяется центральная частота. На сегодняшний день стандарты Wi-Fi сети поддерживаются двумя центральными частотами: 2,4 ГГц и 5 ГГц (ГГц — гигагерц — 109 Гц). Наиболее часто встречающаяся рабочая центральная частота — это 2,4 ГГц.
