Мерительный инструмент.

Выбор измерительного средства

Выбор средств измерений

Порядок действий при выборе средства измерений линейного размера:

• Определяют по чертежу детали номинальный размер и предельные отклонения измеряемого элемента. Подсчитывают величину допуска в мкм.

• Находят величину допускаемой погрешности измерения детали( табл.4.2 ) по величине допуска и номинальному размеру.
• Выбирают средство измерений по таблицам предельных погрешностей измерения наружных размеров ( табл. 4.3 ) внутренних размеров ( табл.4.4 ) и записывают его наименование, диапазон измерения, цену деления шкалы и величину предельной погрешности отклонения

• Сопоставляют величины предельной и допускаемой погрешностей измерения и решают вопрос о пригодности выбранного средства для измерения.

Упражнение

Выбрать средство для измерения диаметра элемента вала Ø 50 f9

А) Определяем предельные отклонения:

Ø 50 f9 Ø Td = 0,062 мм = 62 мкм

Б)Определяем погрешность по табл.4.2.

Погрешность измерения – 40 мкм

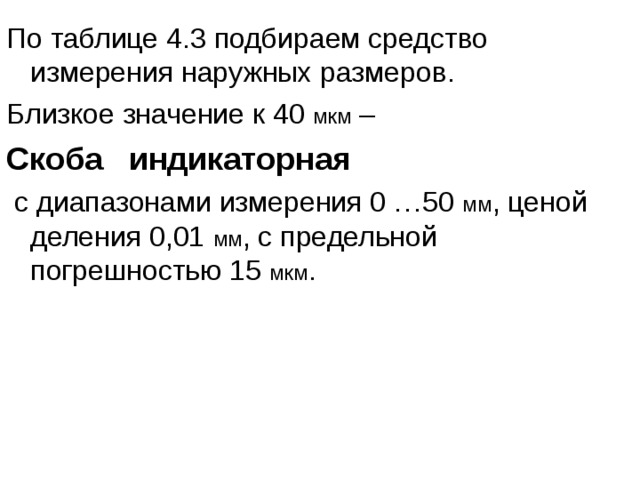

По таблице 4.3 подбираем средство измерения наружных размеров.

Близкое значение к 40 мкм –

Скоба индикаторная

с диапазонами измерения 0 …50 мм , ценой деления 0,01 мм , с предельной погрешностью 15 мкм .

Скоба индикаторная

Скоба индикаторная

Скобы индикаторные служат для измерения линейных размеров деталей цилиндрической формы.

Скобы удобны в применении, производительны.

Чаще всего ими измеряют гладкие валы после токарной обработки резцами, но при допусках на размер не менее 0,05 мм .

Скоба рычажная

Рычажные скобы используют для измерения линейных размеров деталей с более жесткими допусками, таких, как точные детали двигателей, турбин, станков; инструменты; элементы деталей машин, сопрягаемые с подшипниками качения.

Микрометр рычажный
