Методическая разработка бинарный урок

ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЛЬНОЕ УЧРЕЖДЕНИЕ ЧЕЛЯБИНСКОЙ ОБЛАСТИ «ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ»

Практическое занятие: Расчет цепи постоянного тока с помощью закона Ома. Расчёт электрической цепи на основе законов Кирхгофа. Расчет эквивалентного сопротивления электрической цепи

для обучающихся II курса

специальности

27.02.07 Управление качеством продукции, процессов и услуг (по отраслям)

Разработчики:

1)преподаватель высшей категории ГАПОУ ЧО «ПК» Штоль Ю.А.

2) преподаватель высшей категории ГАПОУ ЧО «ПК» Хардина А.В.

3) преподаватель первой категории ГАПОУ ЧО «ПК» Нуритдинова С.Ж.

Магнитогорск, 2023

Цель практического занятия

Образовательная : научиться рассчитывать цепи постоянного тока с помощью закона Ома, законов Кирхгофа а также рассчитывать эквивалентное сопротивление электрической цепи;

Воспитательная : воспитывать целеустремленность, коллективный дух в командах;

Развивающая : развивать умение оценивать качество результатов собственного труда, внимательность, усидчивость.

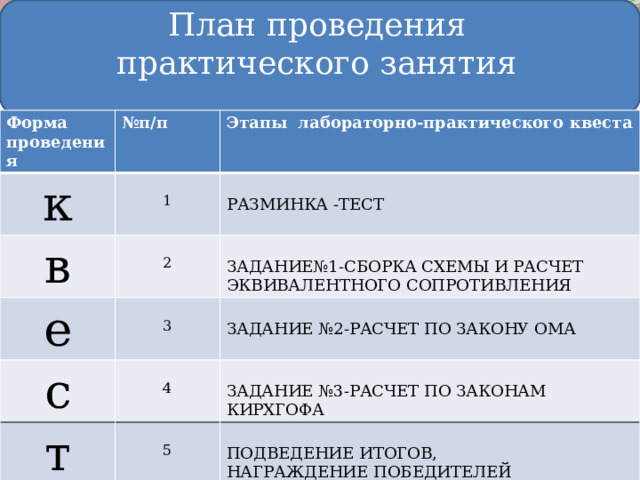

План проведения практического занятия

Форма проведения

№ п/п

к

в

Этапы лабораторно-практического квеста

1

е

2

РАЗМИНКА -ТЕСТ

с

ЗАДАНИЕ№1-СБОРКА СХЕМЫ И РАСЧЕТ ЭКВИВАЛЕНТНОГО СОПРОТИВЛЕНИЯ

3

т

4

ЗАДАНИЕ №2-РАСЧЕТ ПО ЗАКОНУ ОМА

ЗАДАНИЕ №3-РАСЧЕТ ПО ЗАКОНАМ КИРХГОФА

5

ПОДВЕДЕНИЕ ИТОГОВ,

НАГРАЖДЕНИЕ ПОБЕДИТЕЛЕЙ

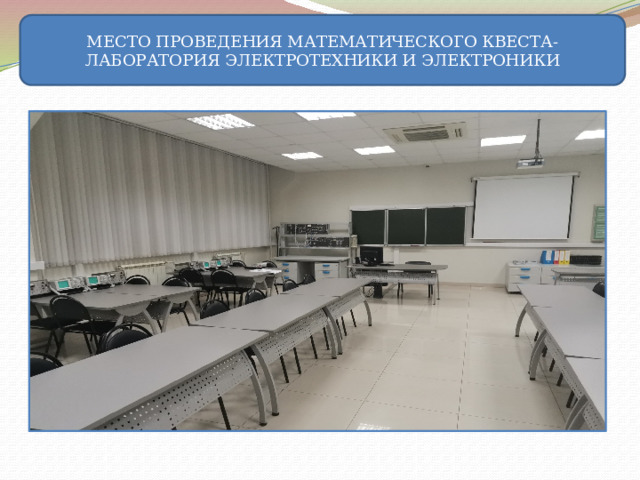

МЕСТО ПРОВЕДЕНИЯ МАТЕМАТИЧЕСКОГО КВЕСТА-ЛАБОРАТОРИЯ ЭЛЕКТРОТЕХНИКИ И ЭЛЕКТРОНИКИ

РАЗМИНКА -ТЕСТ

ПРОВЕРЬ СЕБЯ САМ!

№

задания

1

Правильные

2

г

ответы

3

б

4

а

в

5

6

г

7

б

8

а

б

9

10

б

11

а

12

г

в

13

14

а

15

а

б

ЗАДАНИЕ№1-СБОРКА СХЕМЫ И РАСЧЕТ ЭКВИВАЛЕНТНОГО СОПРОТИВЛЕНИЯ

1)Соберите электрическую схему, изображенную на рисунке в методическом указании.

2)С помощью мультиметра измерьте Uобщ,U1,U2,Uл,I1,I2,Iобщ.

3)Используя формулы эквивалентных сопротивлений при параллельном и последовательном соединении, рассчитайте эквивалентное сопротивление при смешанном соединении.

Заполните сводную таблицу на карточке.

ЗАДАНИЕ №2-РАСЧЕТ ПО ЗАКОНУ ОМА

• По измеренным параметрам построенной цепи, используя закон Ома для участка цепи, найдите сопротивление лампочки.
• Формулу и расчет занесите в карточку.

ЗАДАНИЕ №3-РАСЧЕТ ПО ЗАКОНАМ КИРХГОФА

• На схеме обозначить и записать все узлы, ветви, контуры.
• Для любого узла составить уравнение по I закону Кирхгофа; для любого контура составить уравнение по II закону Кирхгофа.
• Рассчитать токи в ветвях электрической схемы методом узловых и контурных уравнений, предварительно максимально упростив (исходные данные указаны в таблице для своего варианта).
• Составить и посчитать уравнение баланса мощности.

ПОДВЕДЕНИЕ ИТОГОВ

ПОЗДРАВЛЯЕМ ПОБЕДИТЕЛЕЙ!!!

Выражаем огромную благодарность , командам и гостям!!!

КОМАНДА СОСТАВИТЕЛЕЙ КВЕСТА:

Нуритдинова С.Ж.

Штоль Ю.А.

Хардина А.В.
