Методическая разработка практической работы 6 класс по теме Индивидуальный творческий (учебный) проект «Изделие из тонколистового металла. Изготовление бокса для мелких деталей».

Планируемые предметные результаты

Базовый уровень

В результате выполнения практической работы обучающиеся

узнают: …

термины: штангенциркуль (разметочный); тиски, слесарный стол;

понятия: тонколистовой металл;

названия инструментов: слесарные ножницы, кернер, металлическая линейка, деревянный молоток, обычный молоток, напильник, плоскогубцы;

названия оборудования: угольник, маркер, кисточка, краска, грунт, широкий металлический брусок;

названия приёмов работы: правка, разметка, резание, гибка тонколистового металла.

научатся: …

выполнять трудовые операции: разметку, правку, резание и сгибание тонколистового металла;

использовать инструменты:

слесарные ножницы, кернер, металлическая линейка, деревянный молоток, обычный молоток, напильник, плоскогубцы.

смогут объяснять/характеризовать:

порядок технологических операций:

этапы выполнения работ

смогут самостоятельно выполнить/сделать: …

аналогичное изделие, соблюдая технологическую последовательность;

другое изделие, перенеся знания изученной технологии на другие объекты.

Последовательность технологических операций

Материалы, инструменты

1. Спроектируй изделие из тонколистового металла:

- техническое задание, в котором указано назначение и область применения изделия;

- эскиз изделия «от руки»;

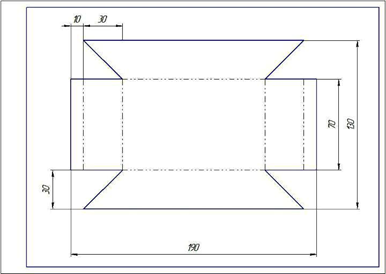

- технический проект (геометрическая форма, чертёж-развертка изделия)

Развертка выполнена учащимися на предыдущем уроке.

лист картона, карандаш, линейка, угольник

2. Выбери заготовку тонколистового металла толщиной 0,5-0,7 мм и размером 130х190мм.

сантиметровая лента, линейка, заготовка тонколистового металла 130х190мм

3. Выполни ручную правку заготовки. Устрани брак, придай исходную форму заготовке. Деревянным молотком выстукивай искривленную заготовку тонколистового металла от края в сторону дефекта, предварительно положи её на правильную плиту. Сила удара соизмеряй с величиной кривизны заготовки.

заготовка тонколистового металла 130х190мм, деревянный молоток (киянка)

4. Используя образец, начертите чертёж развертки бокса на подготовленную заготовку тонколистового металла. Делай это с помощью остро заточенного кернера. Отметь маркером на металле те места, которые тебе нужно будет удалить.

Последовательность разметки:

- изучи чертеж изделия;

- определи базовую линию, от которой будешь откладывать все размеры;

- проводи сначала все горизонтальные линии (сплошные и пунктирные), затем вертикальные (сплошные и пунктирные).

чертеж разметки на картоне, металлическая линейка, заготовка тонколистового металла 130х190мм, угольник, кернер, маркер

5. Вырежи заготовку по разметке (обращай внимание на области заштрихованные маркером). Во время резки металла боковые поверхности щек слесарных ножниц следует все время плотно прижимать друг к другу, а ножницы открывать так, чтобы они хорошо захватывали металл и резали средней частью лезвий. Нажимай на ручки плавно, без рывков и резких движений. Чтобы линии разреза были равны, лист металла держи перпендикулярно поверхности щек ножниц. Двигая ножницы, внимательно следи за линиями разметки.

слесарные ручные ножницы, заготовка тонколистового металла с выполненной разметкой

6. Опили напильником контуры вырезанной заготовки.

вырезанная заготовка из тонколистового металла, напильник, слесарные тиски

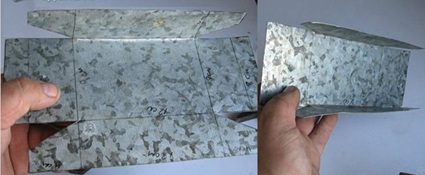

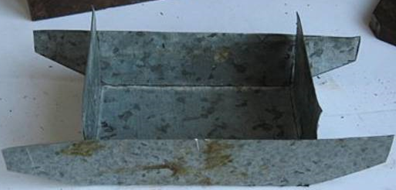

7. Положи вырезанную развертку бокса на ровную поверхность и, постукивая деревянным молотком, загни края нашей заготовки по контурам штриховой линии.

Делай это не хаотично, а в определенном порядке:

- загни длинные края,

- потом загни по очереди боковые края,

- потом загни торчащие «лепестки». Боковые «лепестки» сделают более жесткой конструкцию бокса.

вырезанная заготовка из тонколистового металла, деревянный молоток (киянка), молоток

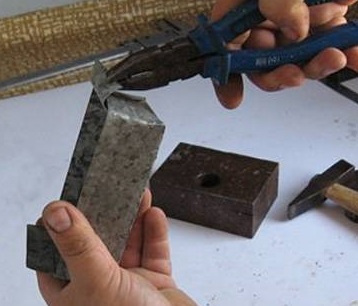

7. Плоскогубцами заверни торчащие детали на верхней части бокса.

плоскогубцы

8. Готовый бокс опили напильником (если есть неровности) и зачисти готовый бокс шлифовальной бумагой.

напильник, шлифовальная бумага

9. Проведи антикоррозийную обработку готового бокса:

- обезжирь;

- нанеси грунт;

- покрась.

ацетон, грунт, краска, кисточка, клеенка

10. Размести рабочие инструменты в отведенном месте. Убери рабочее место.

специальный ящик для хранения инструментов

Технологическая операция

Критерий оценки

Балл

Проект бокса из тонколистового металла (чертеж развертки)

Правильность, умение пользоваться приёмами разметки на картоне, аккуратность, креативность

1

Перенос макета развертки бокса на подготовленную заготовку из тонколистового металла.

Четкость исполнения инструкции, умение работать самостоятельно, правильность переноса чертежа

1

Вырезание развертки бокса по разметке.

Точность, правильность, аккуратность

1

Загибание развертки по контурным линиям.

Точность, правильность, аккуратность

1

Антикоррозийная обработка, покраска готового бокса.

Правильность использования, экономное расходование, аккуратность

1

Итого:

5

Оценка процесса

Баллы

Оценка

1

Соблюдение правил техники безопасности, соблюдение дисциплины

соблюдает - 1

не соблюдает - 0

2

Организация рабочего места. Подготовка рабочего места к началу работы и уборка рабочего места после окончания работы.

выполняет - 1

не выполняет - 0

3

Соблюдение последовательности технологических операций

выполняет полностью правильно - 1

выполняет частично правильно- 0,5

выполняет неправильно - 0

4

Соблюдение правил работы с инструментами

придерживается полностью - 1

придерживается частично - 0,5

выполняется неправильно - 0

5

Качество выполненного изделия

выполнено полностью правильно и аккуратно - 1

выполнено частично правильно и аккуратно- 0,5

выполнено с нарушением технологии, выполнения технологической операции: (брак) - 0

Итого

5

Оценка результата

1.

Соответствие изделия шаблону рисунка

соответствует полностью – 1

соответствует частично – 0,5.

не соответствует – 0

2.

Точность выполнения работы

высокая точность - 1

средняя точность – 0,5

низкая точность - 0

3.

Качество выполнения изделия

качественно – 1

небольшие погрешности – 0,5

некачественно - 0

4.

Внешний вид изделия

отличный - 1

хороший – 0,5

удовлетворительный - 0

5.

Сделаны выводы

выводы сделаны – 1

выводы не сделаны - 0

Итого

5
