МЕТАЛЛИЧЕСКИЕ ПРОФИЛИ

Подготовил: Гарбуз Дмитрий

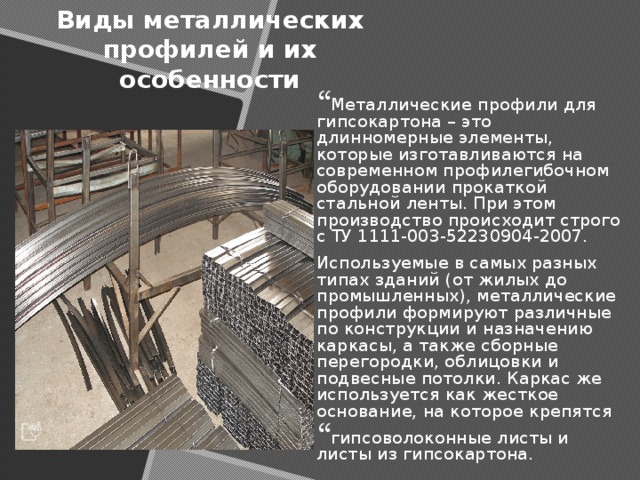

Виды металлических профилей и их особенности

• Металлические профили для гипсокартона – это длинномерные элементы, которые изготавливаются на современном профилегибочном оборудовании прокаткой стальной ленты. При этом производство происходит строго с ТУ 1111-003-52230904-2007.

Используемые в самых разных типах зданий (от жилых до промышленных), металлические профили формируют различные по конструкции и назначению каркасы, а также сборные перегородки, облицовки и подвесные потолки. Каркас же используется как жесткое основание, на которое крепятся

• гипсоволоконные листы и листы из гипсокартона.

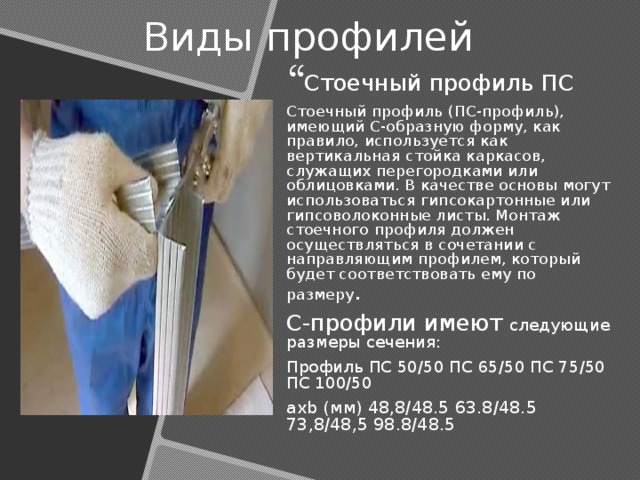

Виды профилей

• Стоечный профиль ПС

Стоечный профиль (ПС-профиль), имеющий С-образную форму, как правило, используется как вертикальная стойка каркасов, служащих перегородками или облицовками. В качестве основы могут использоваться гипсокартонные или гипсоволоконные листы. Монтаж стоечного профиля должен осуществляться в сочетании с направляющим профилем, который будет соответствовать ему по размеру .

С-профили имеют следующие размеры сечения:

Профиль ПС 50/50 ПС 65/50 ПС 75/50 ПС 100/50

axb (мм) 48,8/48.5 63.8/48.5 73,8/48,5 98.8/48.5

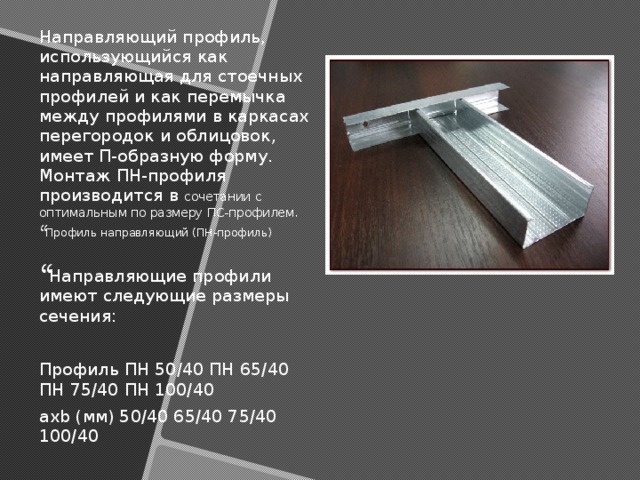

Направляющий профиль, использующийся как направляющая для стоечных профилей и как перемычка между профилями в каркасах перегородок и облицовок, имеет П-образную форму. Монтаж ПН-профиля производится в сочетании с оптимальным по размеру ПС-профилем.

• Профиль направляющий (ПН-профиль)

• Направляющие профили имеют следующие размеры сечения:

Профиль ПН 50/40 ПН 65/40 ПН 75/40 ПН 100/40

axb (мм) 50/40 65/40 75/40 100/40

• Потолочный профиль (ПП 60/27)

Потолочный профиль, формирующий каркас подвесных потолков и использующийся в облицовке стен, имеет С-образную форму. Его размеры составляют: а=60 мм, b = 27 мм

• Потолочный направляющий профиль (ПН 28/27)

Направляющий потолочный профиль используется во время монтажа каркаса подвесного потолка и в облицовке как направляющая для ПП-профилей. Монтаж каркаса потолка предполагает крепление ПН-профиля по всему периметру помещения. Если устанавливается каркас облицовки, крепление профиля производится и к полу, и к потолку .

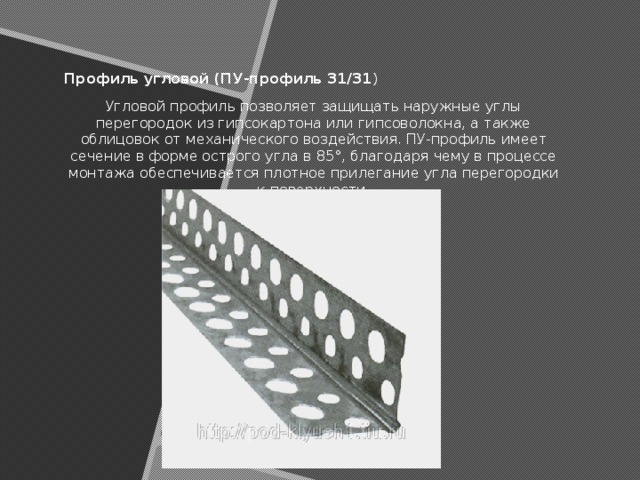

Профиль угловой (ПУ-профиль 31/31 )

Угловой профиль позволяет защищать наружные углы перегородок из гипсокартона или гипсоволокна, а также облицовок от механического воздействия. ПУ-профиль имеет сечение в форме острого угла в 85°, благодаря чему в процессе монтажа обеспечивается плотное прилегание угла перегородки к поверхности.

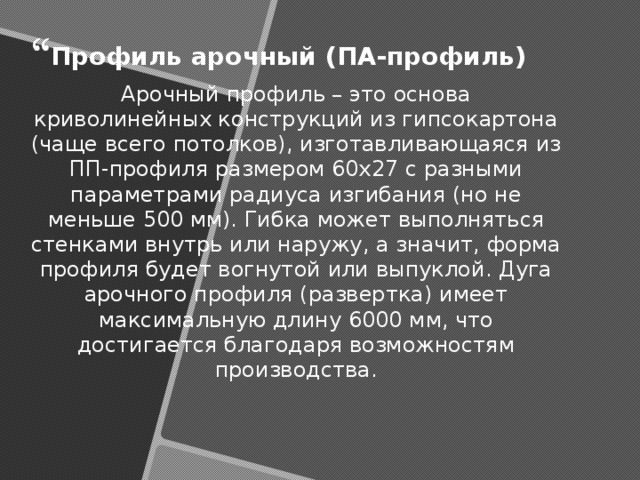

• Профиль арочный (ПА-профиль)

Арочный профиль – это основа криволинейных конструкций из гипсокартона (чаще всего потолков), изготавливающаяся из ПП-профиля размером 60x27 с разными параметрами радиуса изгибания (но не меньше 500 мм). Гибка может выполняться стенками внутрь или наружу, а значит, форма профиля будет вогнутой или выпуклой. Дуга арочного профиля (развертка) имеет максимальную длину 6000 мм, что достигается благодаря возможностям производства.
