Монтаж электрического теплого пола

Практическая работа

Тема: «Монтаж теплого электрического пола»

Цель: изучить конструкцию и особенности монтажа теплого пола

Метод: изучающее - практический

План

1. Монтаж пола под стяжку

2. Монтаж пола без стяжки

3. Инфракрасный теплый пол

1. Монтаж пола под стяжку

Существует два типа теплого пола – электрический и водяной. Первый наиболее распространен в нашей стране благодаря простоте монтажа и эксплуатации. Основой электрического теплого пола является кабель. От качества проводов зависит как срок службы пола, так и его работоспособность. По кабелю пропускают ток в 220–240 В, и благодаря (точнее, вопреки) сопротивлению он превращается в тепловую энергию, кабель нагревается, нагревает слой бетонной стяжки (толщиной обычно 3–8 см), которая таким образом превращается в напольный тепловой нагреватель. На этом принципе превращения электрической энергии в тепловую основано действие нагревательных элементов, используемых в большинстве бытовых приборов.

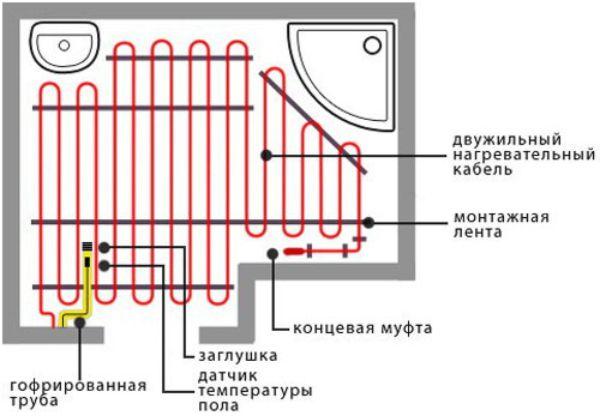

В продажу практически никогда не поступает нагревательный кабель как таковой. Для быстрого и надежного производства работ потребитель получает так называемые нагревательные секции (НС) — отрезки кабеля фиксированной длины, соединенные специальными муфтами с так называемыми «холодными концами» — отрезками соединительных проводов, предназначенными для соединения нагревательного(«горячего») кабеля с электрической сетью. Длина «холодных концов» также фиксирована и составляет у всех производителей от 0,75 до 2 м. Обычно этого вполне достаточно для выведения проводов в распаечную коробку на стене. Следует отметить, что именно нагревательная секция — основа «теплых полов», а муфта (или муфты), соединяющие холодные провода с постоянно нагревающимся и остывающим нагревательным кабелем — самый критичный элемент конструкции «теплого пола». От ее надежности зависит срок службы всей системы, поэтому производители обычно испытывают НС несколько раз и в весьма жестких условиях.
